Product Description
Подробная информация о продукте
|
Производитель |
ДЖУМА |
|---|---|
|
Модель/Номер детали |

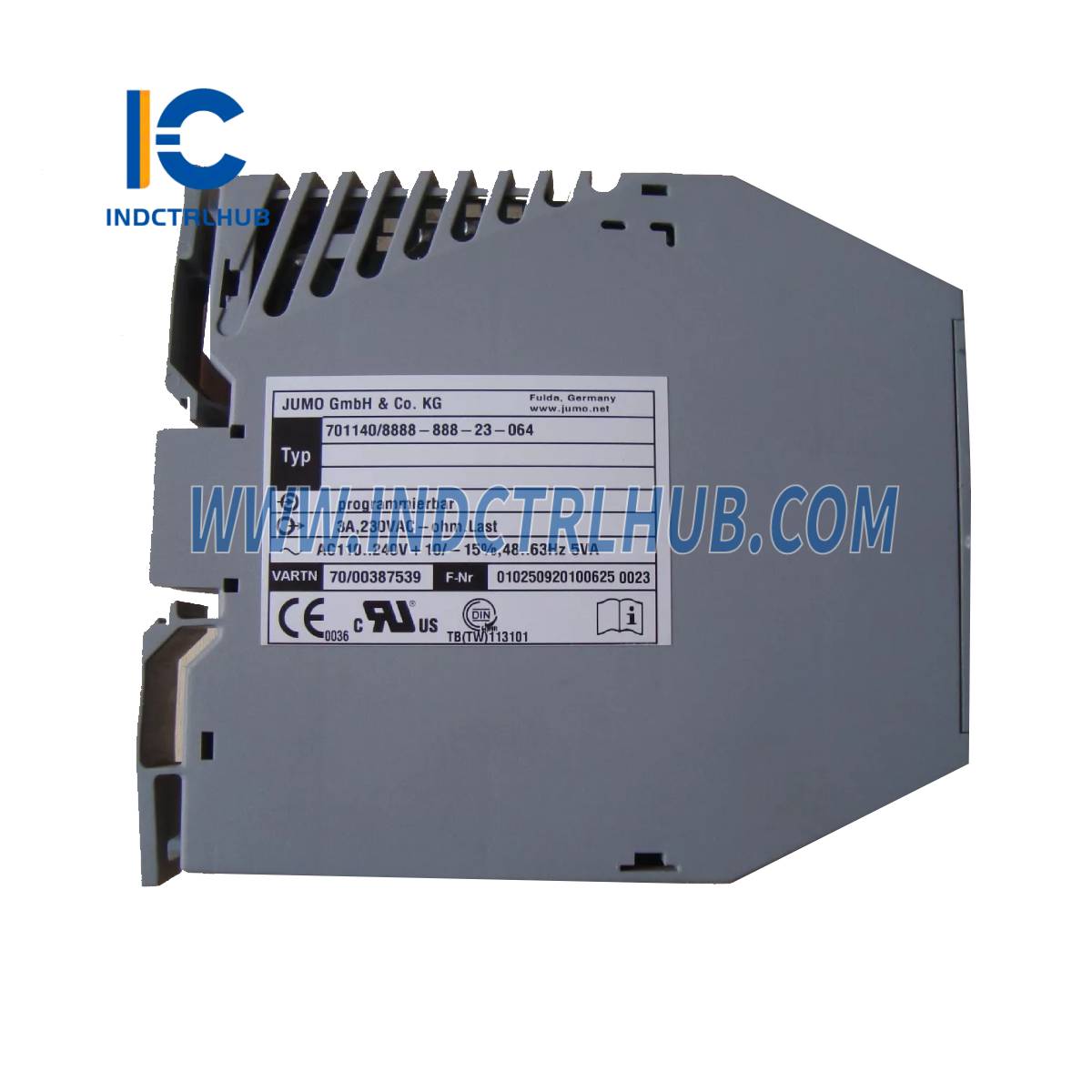

701140/8888-888-23-064 |
|
Описание |

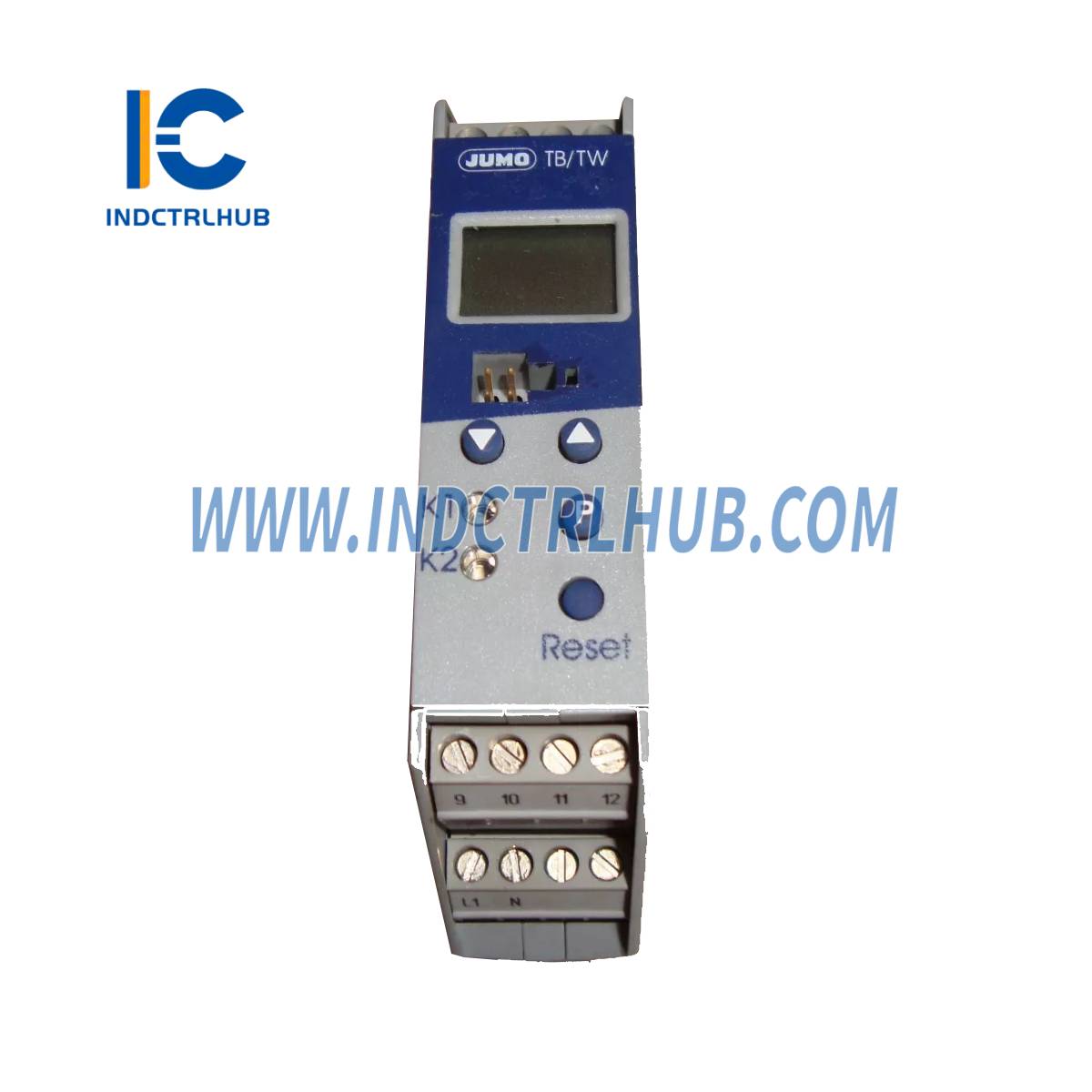

Терморегулятор, Термомонитор |
Технические характеристики
1. Вход для термометра сопротивления
|
Обозначение |
Диапазон |
Точность |
Схема подключения |
Интервал выборки |
Фильтр ввода |
Особые характеристики |
|---|---|---|---|---|---|---|
|
Pt100 EN 60 751 |
-200°С до +850°С |
0.1% |
2- или 3-проводной |
90 мсек |
2-й порядок цифрового фильтра; постоянная фильтра可调从 0 до 100 сек |
2 x Pt100 для дифференциального измерения; дисплей можно программировать в °F |
|
KTY11-6 ПТС |
-50°С до +150°С |
1% |
2- или 3-проводной |
90 мсек |
2-й порядок цифрового фильтра; постоянная фильтра可调从 0 до 100 сек |
Дисплей можно запрограммировать в °F |
|
Pt1000 DIN |
-200°С до +850°С |
0.1% |
2- или 3-проводной |
90 мсек |
2-й порядок цифрового фильтра; постоянная фильтра可调从 0 до 100 сек |
— |
Примечание: Точность относится к максимальному диапазону; для меньших диапазонов и более коротких спанов точность линейной интерполяции снижается.
2. Компенсация холодного соединения
|
Параметр |
Спецификация |
|---|---|
|
Холодный соединительный элемент |
Внутренний Pt100 |
|
Точность холодного соединения |
± 1°С |
3. Аналоговый вход для постоянного напряжения и постоянного тока
|
Параметр |
Диапазон |
Точность |
Входное сопротивление |
Масштабирование |
Интервал выборки |
Фильтр ввода |
|---|---|---|---|---|---|---|
|
Постоянный ток |
0 – 20 мА, 4 – 20 мА |
0,1% РЭ |
< 4 Ом |
Свободно программируемый в пределах ограничений |
90 мсек |
Цифровой фильтр второго порядка; постоянная регулируемая от 0 до 100 секунд |
|
Напряжение постоянного тока |
0 – 10 V, 2 – 10 V |
0,1% от RE; > 100 кΩ |
> 100 кОм |
Свободно программируемый в пределах ограничений |
90 мсек |
Цифровой фильтр второго порядка; постоянная регулируемая от 0 до 100 секунд |
4. Логический вход
• Функция: Настраиваемая для плавающего контакта, разблокировки, блокировки ключом или блокировки уровня
• Мониторинг измерительных цепей:
• Резистивный термометр и KTY11-6
• "Термопара, ток или напряжение: обнаружен перепад/недостаток диапазона, обнаружен разрыв зонда/провода (с 4 – 20 мА и 2 – 10 В), обнаружено короткое замыкание зонда (только с двойными термопарами или с 4 – 20 мА и 2 – 10 В)"
5. Экологические влияния
|
Параметр |
Спецификация |
|---|---|
|
Диапазон окружающей температуры |
от 0°С до +55°С |
|
Диапазон температур хранения |
-30°С до +70°С |
|
Ошибка температуры |
≤ ±0,005% на °C отклонения от 23°C (с сопротивлительными термометрами) ≤ ±0.01% на °C отклонения от 23°C (с термопарами, током, напряжением) |
|
Климатические условия |
75% относительная влажность, без конденсации |
|
ЭМС |
EN 61326-1 |
|
Эмиссия помех |
Класс Б |
|
Помехоустойчивость |
Промышленные требования |
6. Жилищное строительство
|
Параметр |
Спецификация |
|---|---|
|
Материал корпуса |
Полиамид (ПА 6.6) |
|
Винтовые клеммы |
0,2 – 2,5 мм² винтовые клеммы |
|
Монтаж |
Установлен на DIN-рейку 35 мм x 7,5 мм согласно EN 50 022 |
|
Рабочее положение |
Вертикальный |
|
Масса |
Около 160 г |
