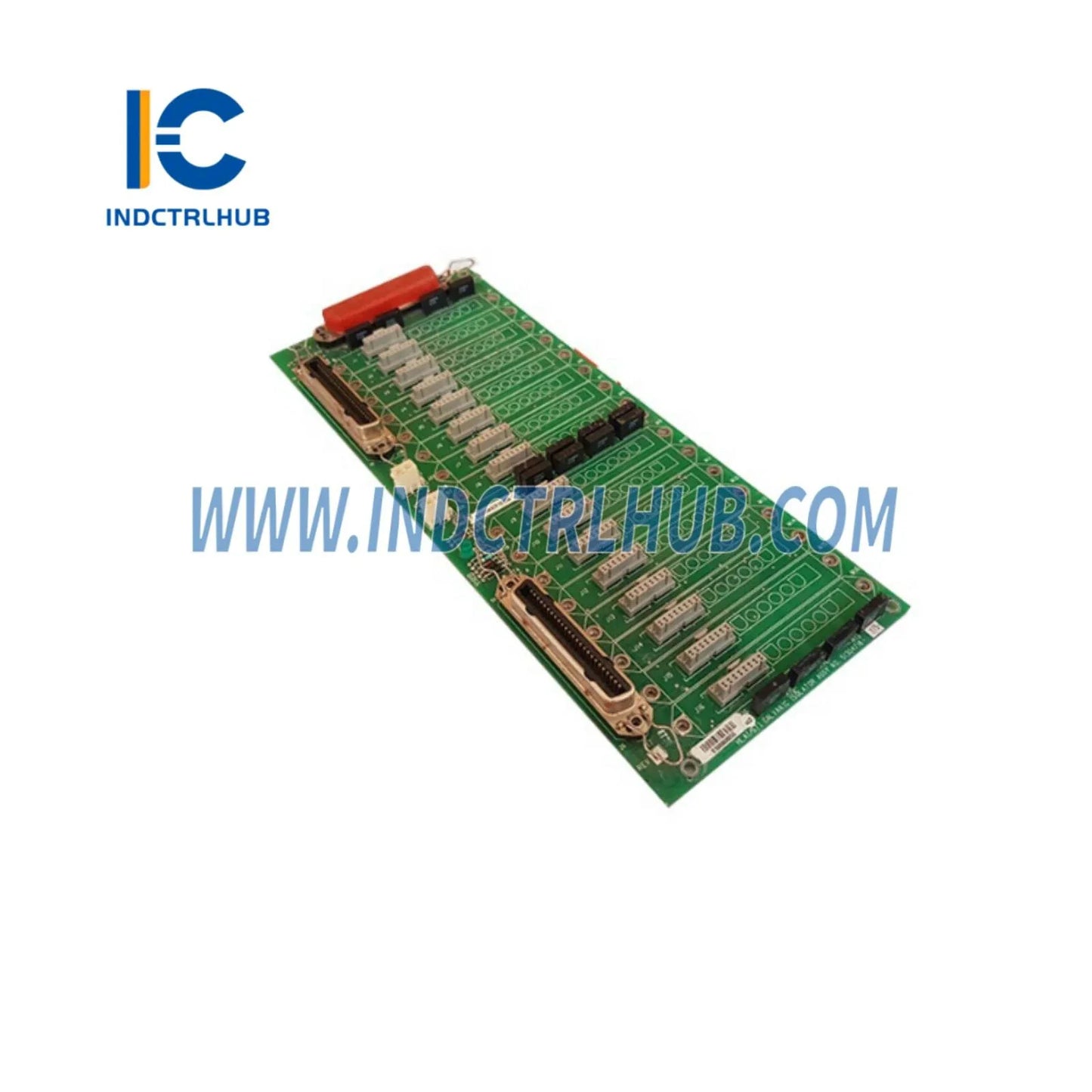

Модуль интерфейса Honeywell MU-CULF01 ControlNet (промышленный коммуникационный шлюз)
Honeywell MU-CULF01 представляет собой проверенное решение интерфейса ControlNet, разработанное для критически важных промышленных автоматизированных систем. Этот коммуникационный шлюз связывает распределённые системы управления Honeywell с сетями ControlNet, обеспечивая детерминированный обмен данными в реальном времени, необходимый для процессного производства, партийных операций и гибридных архитектур управления. Предназначен для инженеров завода и системных интеграторов, управляющих сложными установками с оборудованием разных производителей, MU-CULF01 устраняет протокольные барьеры, сохраняя микросекундную точность синхронизации, требуемую в фармацевтическом производстве, химической переработке и автомобильной сборке.
Основные возможности и технические преимущества
- Детерминированная производительность сети: Планируемая пропускная способность ControlNet 5 Мбит/с гарантирует предсказуемое время сканирования и исключает коллизии данных в критичных по времени управляющих циклах.
- Архитектура с резервированием на двух портах: Встроенный протокол резервирования носителя (MRP) обеспечивает автоматическое переключение менее чем за 200 мс, поддерживая время безотказной работы при повреждении кабеля или сбое коммутатора.
- Мультипротокольный транслятор: Бесшовно преобразует между проприетарными протоколами Honeywell и сообщениями ControlNet, поддерживая до 512 точек ввода/вывода на модуль.
- Горячая замена: Возможность замены на месте без остановки системы, снижая среднее время восстановления и поддерживая круглосуточную непрерывную работу.
- Диагностический светодиодный массив: Визуальные индикаторы в реальном времени для статуса сети, состояния модулей и ошибок связи ускоряют устранение неполадок на 40%.
- Расширенный температурный диапазон: Рабочий диапазон от -40°C до +70°C подходит для суровых промышленных условий, включая уличные шкафы и помещения без климат-контроля.
Промышленные сценарии применения
Управление фармацевтическими партиями: Интегрируйте системы управления рецептами Honeywell с ПЛК Allen-Bradley ControlLogix, управляющими линиями розлива, обеспечивая ведение партийных записей и аудиторских следов в соответствии с FDA 21 CFR Part 11.
Системы безопасности химических процессов: Подключайте Honeywell Safety Manager к устройствам аварийного отключения на базе ControlNet, достигая безопасности SIL 2 с временем отклика менее 50 мс для защиты реактора.
Координация покрасочного цеха в автомобилестроении: Синхронизируйте Honeywell систему верхнего уровня с контроллерами роботов и конвейерными системами через ControlNet, обеспечивая точность позиционирования ±2 мм для процессов многослойного нанесения.
Системы CIP для пищевой и напитковой промышленности: Связывайте Honeywell clean-in-place секвенсоры с клапанными коллекторами и частотными преобразователями насосов через ControlNet, сокращая время цикла очистки на 15% за счёт оптимизации времени открытия клапанов.
Управление турбинами на электростанциях: Интерфейс для систем управления турбинами Honeywell с ControlNet I/O стойками, контролирующими вибрационные датчики и температурные зонды, что позволяет реализовать алгоритмы предиктивного обслуживания.
Технические характеристики и руководство по выбору
| Параметр | Технические характеристики |
|---|---|
| Сетевой протокол | ControlNet (на базе CIP, IEEE 802.4 с передачей токена) |
| Скорость передачи данных | Планируемая пропускная способность 5 Мбит/с |
| Максимальное количество узлов в сети | 99 устройств на сегмент |
| Ёмкость ввода-вывода | 512 входных и 512 выходных точек |
| Скорость обновления | 2 мс до 100 мс (настраиваемое время обновления узла) |
| Поддержка резервирования | Резервирование каналов с двумя портами, переключение менее 200 мс |
| Требования к питанию | 24 В постоянного тока ±20%, типичное потребление 8 Вт |
| Изоляционное напряжение | 1500 В переменного тока между сетью и шиной |
| Рабочая температура | -40°C до +70°C (-40°F до +158°F) |
| Диапазон влажности | От 5% до 95% относительной влажности без конденсации |
| Устойчивость к вибрации | IEC 60068-2-6: 2g при 10-150 Гц |
| Соответствие EMC | CE, UL508, cULus, ATEX зона 2 |
| Показатель MTBF | >150 000 часов при 40°C |
| Размеры (В×Ш×Г) | 130 мм × 35 мм × 120 мм |
| Крепление | Монтаж на DIN-рейку (35 мм) или на панель с помощью винтов |
Критерии выбора: Выбирайте MU-CULF01 при интеграции систем Honeywell DCS/PLC в существующую инфраструктуру ControlNet, особенно для приложений, требующих детерминированной производительности и резервирования каналов передачи. Для сетей Ethernet/IP рассмотрите альтернативные интерфейсные модули; для интеграции Modbus RTU/TCP оцените варианты протокольных шлюзов.
Расширенные возможности интеграции системы
MU-CULF01 поддерживает расширенную настройку через Honeywell Control Builder или RSNetWorx для ControlNet, позволяя графически отображать топологию сети и оптимизировать распределение пропускной способности. Встроенный агент SNMP v3 облегчает интеграцию с системами управления корпоративными сетями (NMS) для централизованного мониторинга состояния связи. Модель обмена сообщениями producer/consumer позволяет одновременно обмениваться данными с до 32 узлами ControlNet, что идеально подходит для распределённых систем управления с координированным управлением движением или пакетной обработкой.
Для повышения кибербезопасности интерфейс поддерживает VLAN-тегирование и фильтрацию MAC-адресов при использовании с управляемыми промышленными Ethernet-коммутаторами. Обновления прошивки можно выполнять удалённо через ControlNet без прерывания активных I/O-соединений, что сокращает время обслуживания. Модуль сохраняет конфигурацию в энергонезависимой памяти, обеспечивая автоматическое восстановление после отключения питания без необходимости повторного ввода в эксплуатацию.
Системные интеграторы часто используют MU-CULF01 вместе с дополнительными модулями, такими как ABB CI830 Profibus DP Communication Module для приложений мультипротокольных шлюзов или ABB AI810 Analog Input Module для расширения входов/выходов в гибридных системах управления. При построении резервных архитектур рассмотрите ABB SD822 Power Supply Module для конфигураций с двойным питанием.
Доставка, гарантия и техническая поддержка
Срок поставки: Наличие на складе — отгрузка в течение 2-3 рабочих дней через DHL/FedEx Express. Модули с индивидуальной конфигурацией и предустановленной прошивкой требуют 5-7 рабочих дней на заводское программирование и тестирование.
Гарантийное обслуживание: Все модули MU-CULF01 имеют комплексную 12-месячную гарантию производителя, покрывающую дефекты материалов и изготовления. Гарантия включает бесплатные обновления прошивки, техническую поддержку по электронной почте и телефону, а также сервис предварительной замены (RMA обрабатывается в течение 24 часов). Для критически важных инфраструктур доступны расширенные гарантийные планы.
Техническая документация: Каждая поставка включает руководство по установке, краткое руководство по быстрому старту, шаблоны конфигурации ControlNet и чертежи CAD (форматы DWG/DXF). После регистрации продукта предоставляется доступ к онлайн-базе знаний с примечаниями по применению, схемами устранения неполадок и примерами интеграции.
Техническая поддержка: Наши инженеры по применению предоставляют бесплатные консультации перед продажей по проектированию сетевой архитектуры, расчету пропускной способности и планированию резервирования. После продажи поддержка включает удаленную помощь при вводе в эксплуатацию, диагностику сети и рекомендации по обновлению прошивки. На крупных объектах доступна выездная служба ввода в эксплуатацию (минимум 10 модулей).
Для сложных интеграционных проектов мы рекомендуем проверить совместимость с другими коммуникационными модулями, такими как ABB CI830 Profibus DP Module (вариант 12 Мбит/с), или использовать в паре с высокоскоростными решениями ввода-вывода, например, ABB UNS 0883A-P Fast I/O PCB Board для критически важных управляющих циклов.
Часто задаваемые вопросы
Q: Может ли MU-CULF01 взаимодействовать с устройствами ControlNet сторонних производителей от Rockwell Automation?
A: Да, модуль полностью соответствует спецификациям ODVA ControlNet и совместим с контроллерами Allen-Bradley ControlLogix, CompactLogix и FlexLogix. Для настройки требуется программное обеспечение RSNetWorx для ControlNet (рекомендуется версия 18 или новее).
Q: Какое максимальное расстояние кабеля поддерживается между интерфейсом и магистралью ControlNet?
A: При использовании коаксиального кабеля RG-6 максимальная длина магистрали составляет 1000 метров (3280 футов) с до 48 ответвлениями. Для увеличения расстояния устанавливайте повторители ControlNet каждые 250 метров для поддержания целостности сигнала и минимизации джиттера.
Q: Поддерживает ли модуль резервные конфигурации сети ControlNet?
A: MU-CULF01 оснащён двумя портами ControlNet, обеспечивающими резервирование каналов связи. Настройте топологию с резервированными каналами (RM) в RSNetWorx для автоматического переключения при отказе основного магистрального канала. Оба порта должны быть подключены к разным физическим сегментам ControlNet.
Q: Как обновить прошивку модуля без прерывания активных процессов управления?
A: Обновления прошивки выполняются с помощью фоновой передачи сообщений ControlNet, что позволяет обновлять без прерывания работы. Скачайте прошивку через Honeywell Control Builder, запустите передачу в периоды низкой нагрузки, и модуль автоматически перезагрузится после завершения (обычно время простоя менее 30 секунд).
Q: Какие диагностические инструменты доступны для устранения ошибок связи?
A: Модуль оснащён встроенной диагностикой, доступной через светодиоды на передней панели (питание, состояние сети, индикаторы ошибок) и подробными журналами ошибок, которые можно получить через инженерное ПО Honeywell. Для углублённого анализа используйте анализаторы сети ControlNet или интегрируйте с платформами мониторинга на базе SNMP.
Q: Подходит ли MU-CULF01 для установки в опасных зонах (Class I Div 2)?
A: Модуль имеет сертификаты ATEX Zone 2 и IECEx для установки в безопасных зонах или в газовых зонах 2 при монтаже в соответствующих корпусах. Для применения в Class I Division 1 устанавливайте в корпуса с продувкой/давлением, соответствующие стандартам NFPA 496.
При проектировании систем управления с несколькими поставщиками инженеры часто комбинируют MU-CULF01 с универсальными модулями ввода-вывода, такими как цифровой выходной модуль ABB DO810 для дискретного управления, терминальный блок ABB TU830V1 для обработки сигналов или карта CompactFlash ABB MB801V512 для расширения памяти контроллера в интегрированных платформах автоматизации.
