Product Description
Обзор продукта
Производитель: Honeywell

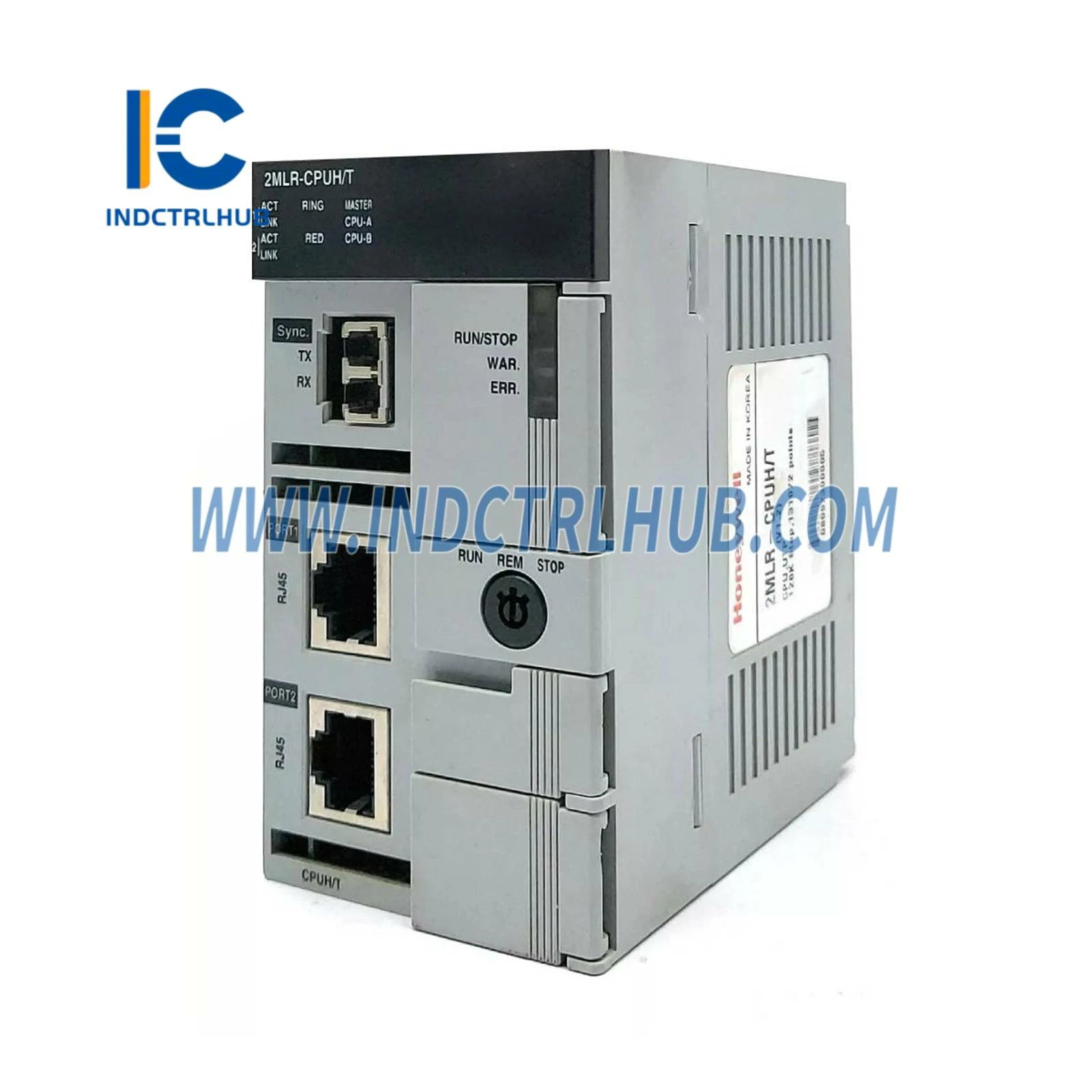

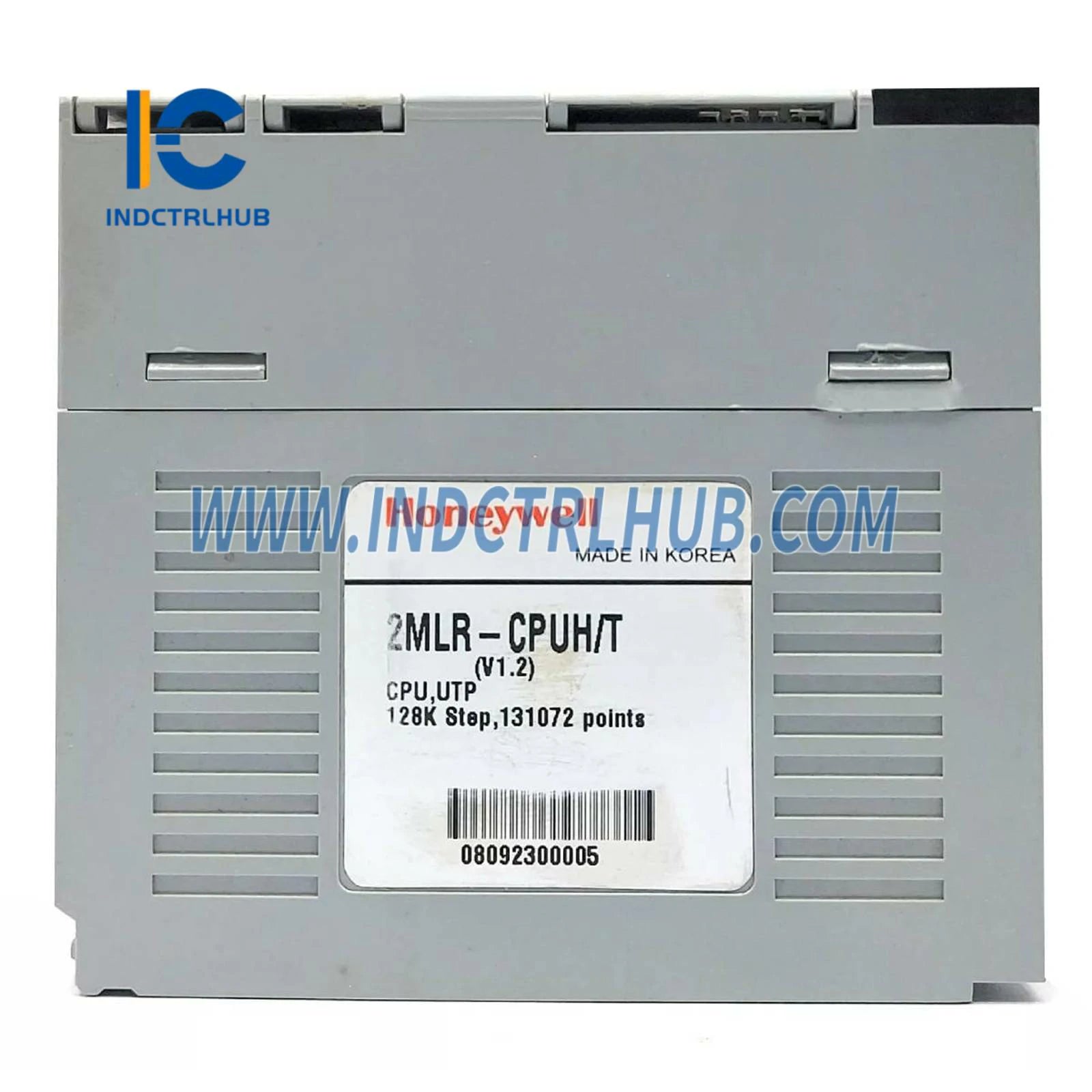

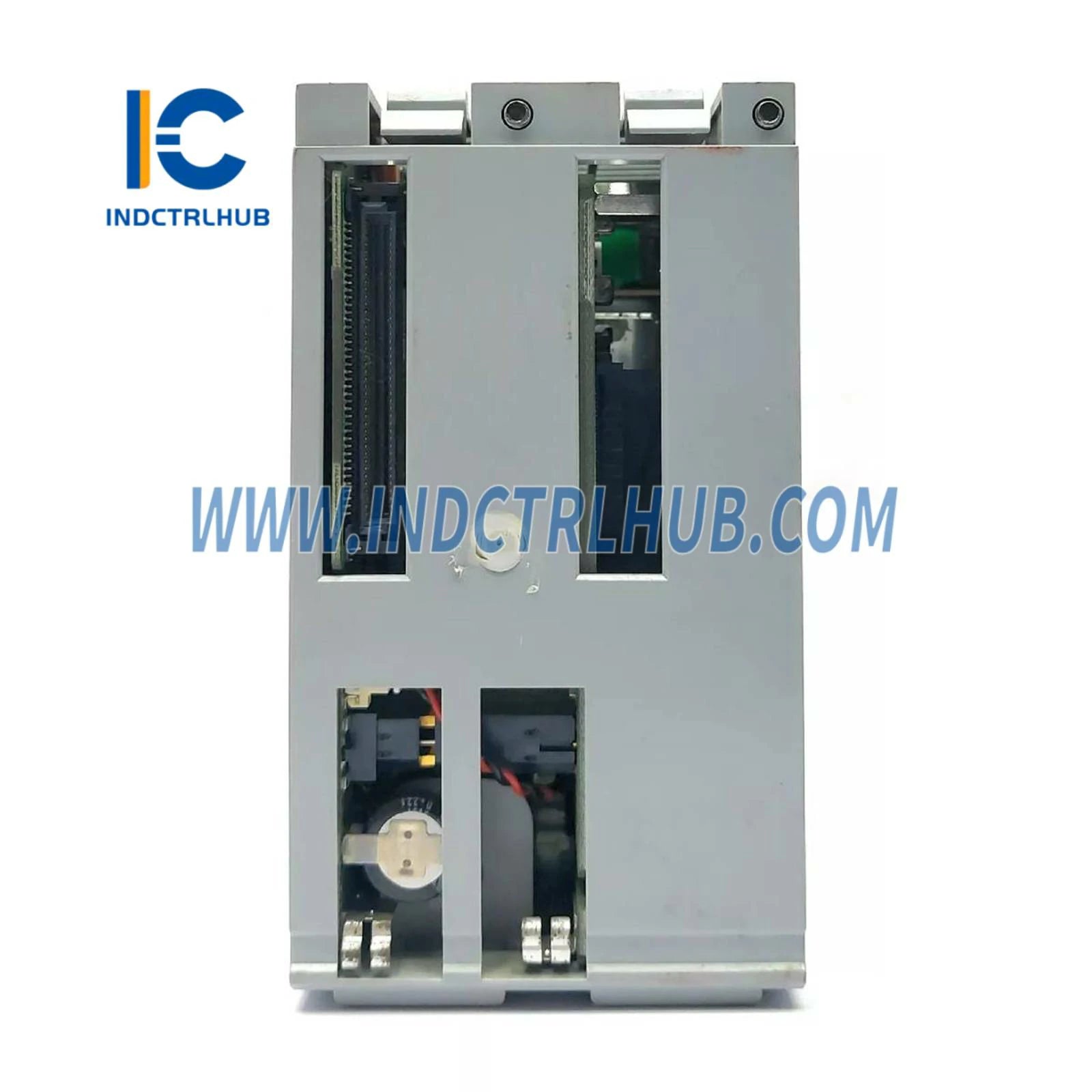

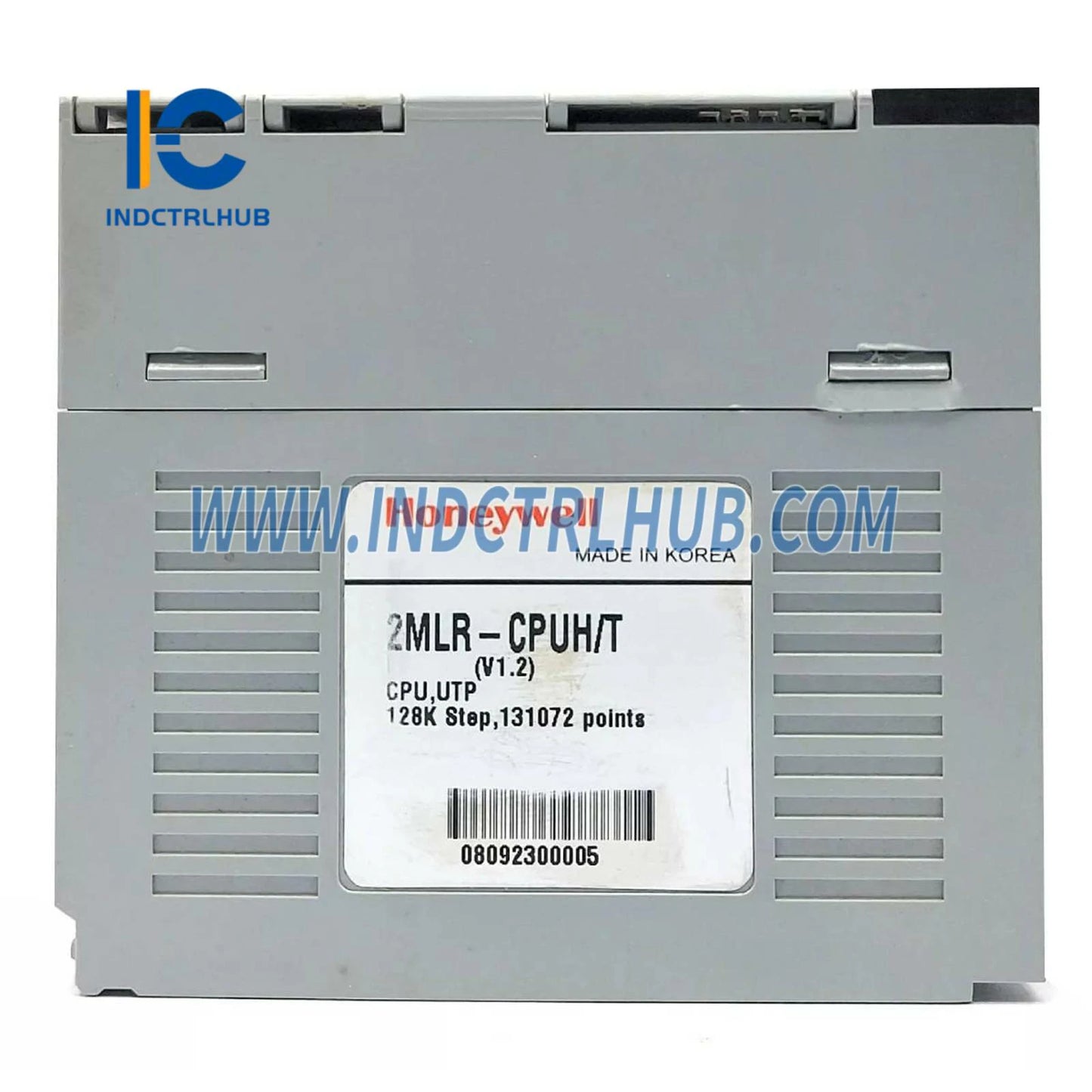

Модель/Номер детали: 2MLR-CPUH/T
Описание: CPU модули
Основные характеристики CPU
| Пункт | Характеристики |
|---|---|
| Методы выполнения программ | Циклическое сканирование, прерывания по времени, прерывания внутренней памяти |
| Метод управления вводом/выводом | Синхронная пакетная обработка ввода/вывода (метод обновления), прямой ввод/вывод по инструкции программы |
| Языки программирования | Лестничная диаграмма, последовательная функциональная диаграмма, структурированный текст, список инструкций (только просмотр) |
| Количество инструкций | Оператор: 18, базовые: 130-136 + операции с вещественными числами, специальные функциональные блоки, блоки функций процесса, специализированные блоки коммуникаций (P2P) |
| Скорость обработки | Базовый LD: 0.028µs - 0.042µs, MOV: 0.084µs - 0.112µs, операции с вещественными числами: ±: 0.392µs-1.078µs, ÷: 0.924µs-2.394µs, ×: 0.896µs-2.660µs |
| Память программы | 7 МБ |
| Максимальное количество баз ввода/вывода | 8 (основная + 7 расширений) для нерезервируемой, 31 для резервируемой |
| Максимальное количество слотов | 96 (нерезервируемая), 372 (резервируемая) |
| Максимальный базовый ввод/вывод | 6,144 (64 канала * 96 слотов) - нерезервируемый, 23,808 (64 канала * 372 слота) - резервируемый |
| Максимальная длина расширения ввода/вывода | 15 м (проприетарный кабель), 100 м (UTP кабель), 2 км (оптоволоконный кабель) |
| Максимальная сеть / удаленный ввод/вывод | 128,000 |
| Флеш-память | 16 МБ |
| Емкость памяти данных | 512 КБ область символьных переменных, без ограничений для таймера и счетчика, память прямых переменных (512 КБ), множественные регистры и флаги |
| Режимы работы CPU | RUN, STOP, DEBUG |
| Режим перезапуска | Холодный или теплый перезапуск |
| Самодиагностика | Таймер сторожевого песочного механизма, ошибка памяти, ошибка ввода/вывода, ошибка батареи, ошибка питания, ошибка связи и др. |
| Встроенные программные порты | RS-232C (1 канал) поддержка Modbus slave, USB (1 канал) @ 12 МБ/с |
| Метод хранения данных (при отключении питания) | Конфигурация области сохранения через базовые параметры |
| Потребление тока | 960 мА (нерезервируемый), 1173-1360 мА (резервируемый) |
| Вес | 0.12 кг (нерезервируемый), 0.257 - 0.276 кг (резервируемый) |
| Особенности резервирования | Синхронизационный кабель сторожевого таймера, резервное оптоволокно 1 Гбит/с, многомодовое волокно (62.5/125), разъем типа LC |
