Product Description

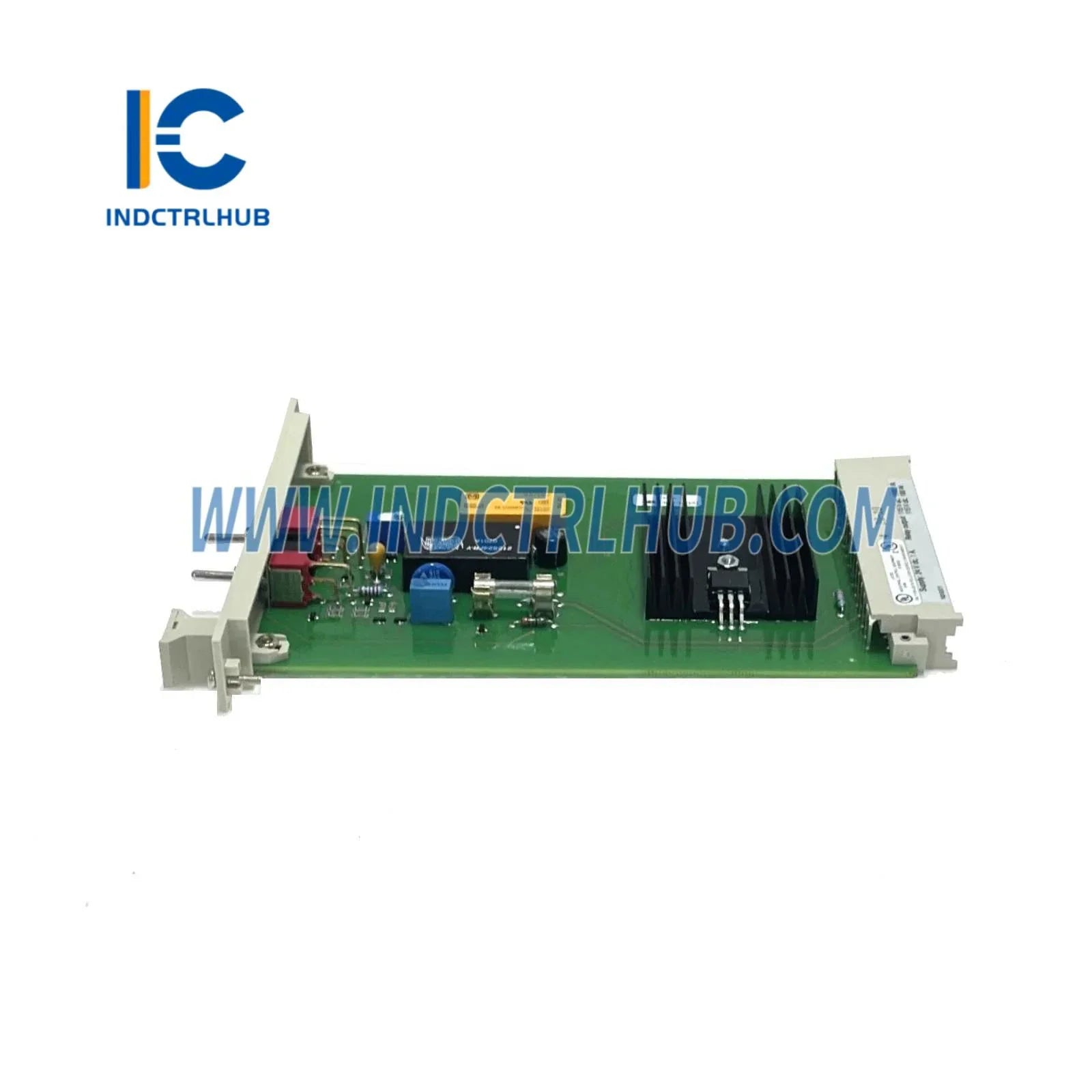

Аналоговый входной модуль Honeywell 10310/1/2 FSC (промышленного класса для управления процессами)
Honeywell 10310/1/2 — проверенное в полевых условиях решение для аналоговых входов, разработанное для распределённых систем управления TDC 3000. Этот модуль обеспечивает точный сбор сигналов с передатчиков процесса, термопар и датчиков RTD на объектах нефтегазовой, химической и энергетической промышленности. Предназначен для операторов, которым необходима непрерывная целостность данных в критически важных условиях, 10310/1/2 сочетает надёжную аппаратную архитектуру с бесшовной интеграцией в TDC 3000, минимизируя время ввода в эксплуатацию и максимизируя время безотказной работы.
Основные характеристики и преимущества
- Многоканальная ёмкость: 16 дифференциальных аналоговых входов поддерживают различные типы датчиков (4-20 мА, 1-5 В, термопары, RTD) в одном модуле.
- Высокоточное преобразование: 16-битный АЦП обеспечивает точность ±0,1% для соответствия нормативам и продвинутой оптимизации процессов.
- Горячая замена: Возможность замены на месте без остановки системы, сокращая время восстановления до 70% во время технического обслуживания.
- Опции искробезопасности: Совместимость с искробезопасными барьерами для установки в опасных зонах (Класс I, Раздел 2, ATEX Зона 2).
- Диагностический интеллект: Встроенные процедуры самотестирования выявляют обрывы цепей, дрейф датчиков и неисправности проводки до возникновения отклонений в процессе.
- Поддержка устаревших систем: Прямой заменитель старых модулей FSC I/O с сохранением существующей проводки и логики управления.
Сценарии применения
Контроль дистилляции на нефтеперерабатывающем заводе: Мониторинг температурных каскадов на более чем 40 тарелках колонны с использованием входов RTD, обеспечивая стабильность уставки ±0,5°C для гарантии качества продукции.
Управление химическим реактором для пакетных процессов: Одновременный сбор сигналов давления, температуры и расхода для выполнения рецептурных последовательностей с отклонением ингредиентов менее 1%.
Оптимизация парового цикла на электростанции: Контроль уровней в барабане котла, температуры подшипников турбины и вакуума конденсатора через передатчики 4-20 мА для расчёта эффективности в реальном времени.
Мониторинг окружающей среды в фармацевтических чистых помещениях: Подключение к откалиброванным датчикам влажности и дифференциального давления для соблюдения требований FDA 21 CFR Part 11 по аудиту.
Интеграция SCADA для очистки воды: Сбор данных pH, мутности и остаточного хлора с удалённых насосных станций с передачей информации в центральную SCADA через шлюзы TDC 3000.
Технические параметры и руководство по выбору
| Параметр | Технические характеристики |
|---|---|
| Входные каналы | 16 дифференциальных (гальванически изолированных) |
| Типы сигналов | 4-20 мА, 1-5 В постоянного тока, термопары (J/K/T/E/R/S), термометры сопротивления (Pt100/Pt1000) |
| Разрешающая способность | 16 бит (65 536 отсчетов) |
| Точность | ±0,1% от диапазона (±0,05% с калибровкой) |
| Скорость сканирования | 100 мс на канал (настраивается от 50 до 500 мс) |
| Изоляция | 1500 В переменного тока канал-шина, 500 В переменного тока канал-канал |
| Рабочая температура | -40°C до +70°C (-40°F до +158°F) |
| Потребляемая мощность | Типовое потребление 5 Вт, максимум 8 Вт |
| Соответствие требованиям | UL508, CE, CSA C22.2, ATEX/IECEx (с барьерами) |
| Среднее время наработки на отказ (MTBF) | >150 000 часов (MIL-HDBK-217F) |
Критерии выбора: Выбирайте 10310/1/2, если ваше приложение требует совместимости с устаревшей системой TDC 3000, гибкости работы с несколькими датчиками и проверенной надёжности в средах класса I Div 2. Для миграции на Experion PKS рассмотрите контроллер Honeywell 8C-PCNT02 C300 или модуль 8C-PCNT03 Series 8 для платформ управления следующего поколения.
Расширенные функции
Расширенная диагностика: Соответствие стандарту NAMUR NE107 обеспечивает предупреждения о предиктивном обслуживании через HART по 4-20 мА или интеграцию Foundation Fieldbus (требуется FC-QPP-0001 Quad Processor Pack для функционала шлюза fieldbus).
Варианты резервирования: Используйте в паре с резервными источниками питания FC-PSU-UNI2450U для отказоустойчивых архитектур в системах безопасности SIL 2.
Гибридное объединение систем: Совместное использование с аналоговыми модулями ABB AI810 в мультивендорных установках с применением OPC UA или Modbus TCP для единой визуализации HMI.
Управление калибровкой: Заводская калибровка с сертификатами, отслеживаемыми по стандарту NIST; поддерживается повторная калибровка на месте с помощью портативных конфигураторов или инженерных рабочих станций TDC 3000.
Доставка и обслуживание
Срок поставки: Наличие на складе — отгрузка в течение 24-48 часов; модули с индивидуальной конфигурацией (специальные диапазоны датчиков, сертификаты для взрывоопасных зон) требуют 2-3 недели.
Гарантия: 12-месячная комплексная гарантия, покрывающая производственные дефекты, отказ компонентов и отклонения калибровки за пределами заявленных спецификаций. Для проектов критической инфраструктуры доступны расширенные гарантии.
Техническая поддержка: Доступ к инженерам-приложенцам с опытом работы с TDC 3000 для настройки контуров, устранения неполадок и консультаций по интеграции системы. Удалённая диагностика через защищённые VPN-соединения.
Документация: Полный комплект включает руководство по установке, схемы подключения, программное обеспечение для конфигурации и библиотеки функциональных блоков IEC 61131-3 для быстрой настройки.
Часто задаваемые вопросы
Вопрос: Может ли 10310/1/2 взаимодействовать с современными передатчиками с поддержкой HART?
A: Да, модуль поддерживает HART поверх аналогового сигнала 4-20 мА. Однако для извлечения цифровых данных HART требуется мультиплексор или шлюз HART, например, Bently Nevada 3500/92 Communication Gateway для интеграции в системы управления активами.
Q: В чем разница между 10310/1/2 и модулями с высокой плотностью, такими как 10105/2/I?
A: Модуль 10105/2/I с высокой плотностью предлагает 32 канала в том же форм-факторе, но с меньшей изоляцией (250 В переменного тока против 1500 В). Выбирайте 10310/1/2 для приложений, требующих повышенной помехозащищённости или соответствия требованиям взрывоопасных зон.
Q: Совместим ли этот модуль с Experion PKS или только с устаревшим TDC 3000?
A: 10310/1/2 оптимизирован для сетей TDC 3000 LCN/UCN. Для внедрений Experion PKS мы рекомендуем серии 8C-PCNT02 C300 с нативной интеграцией ControlEdge и функциями кибербезопасности.
Q: Можно ли смешивать термопары и датчики сопротивления (RTD) на одном модуле?
A: Абсолютно. 10310/1/2 поддерживает гетерогенные конфигурации датчиков с помощью программно выбираемых типов входов. Однако группировка похожих типов датчиков на соседних каналах минимизирует взаимные помехи в условиях высокого электромагнитного излучения.
Q: Какие аксессуары необходимы для установки в взрывоопасных зонах?
A: Вам потребуются барьеры искробезопасности (например, MTL, Pepperl+Fuchs), сертифицированные для вашей зоны, а также экранированный витой кабель с правильным заземлением. Обратитесь к нашим руководствам по установке датчиков давления для рекомендаций по проводке.
Q: Как это сравнивается с аналоговыми входными модулями ABB или Emerson?
A: Хотя модули ABB AI810 обеспечивают более высокую скорость сканирования (10 мс), 10310/1/2 превосходят при модернизации устаревших систем, где сохранение существующей инфраструктуры TDC 3000 снижает риски и затраты проекта на 40-60%.
Готовы обновить вашу аналоговую инфраструктуру ввода-вывода? Свяжитесь с нашими специалистами по приложениям, чтобы обсудить совместимость системы, сертификаты для взрывоопасных зон и оптовые цены для проектов с несколькими модулями. У нас также есть в наличии дополнительные компоненты, такие как материнские платы SBHM и платы сборки EAMR для полного обновления системы.
