Product Description
Honeywell 10100/2/1 Горизонтальный модуль шины драйвера
- Производитель: Honeywell Analytics
- Серия: Контроллер с отказоустойчивостью (FSC)
- Модель/Номер детали: 10100/2/1
- Описание: Горизонтальный модуль шины драйвера для систем FSC
Обзор

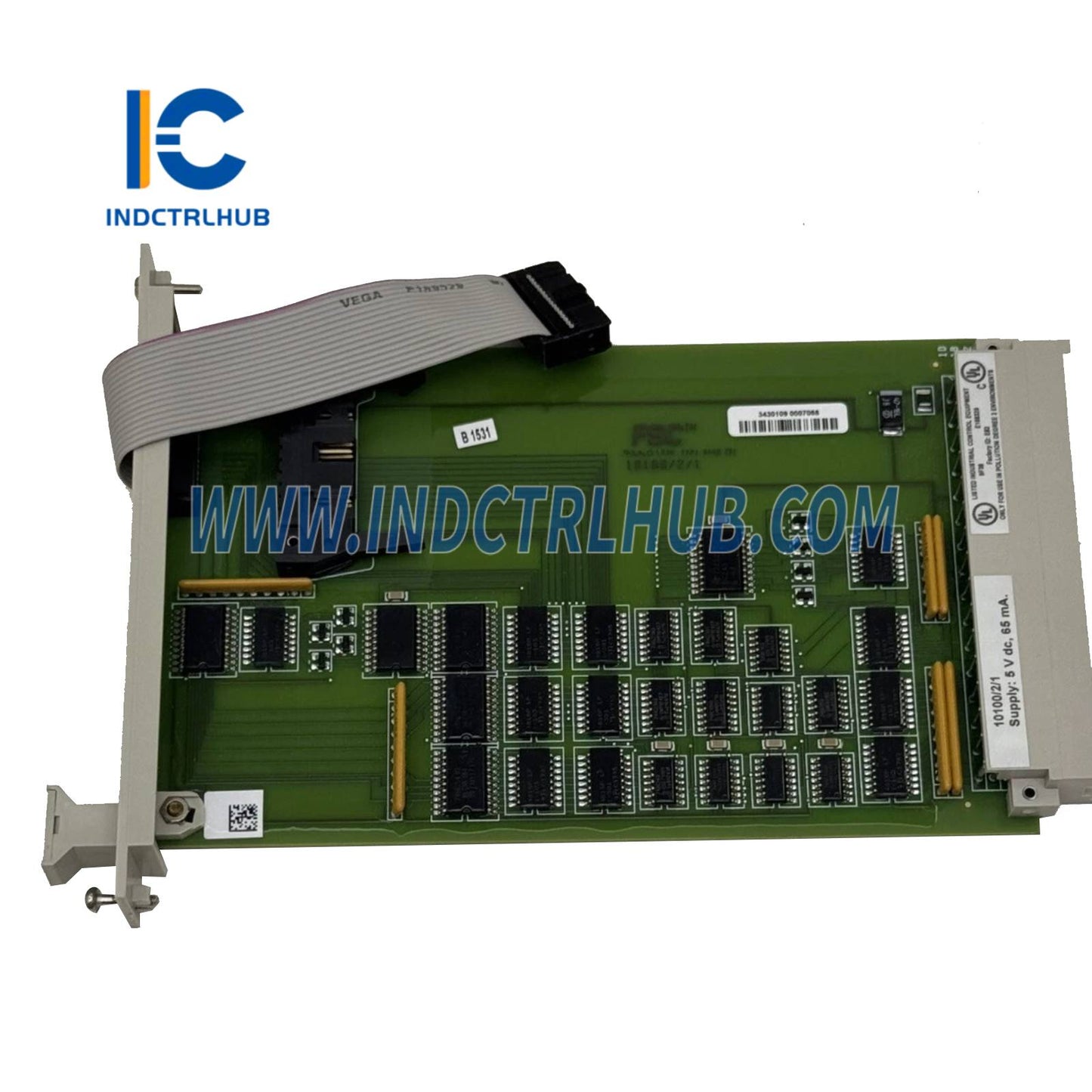

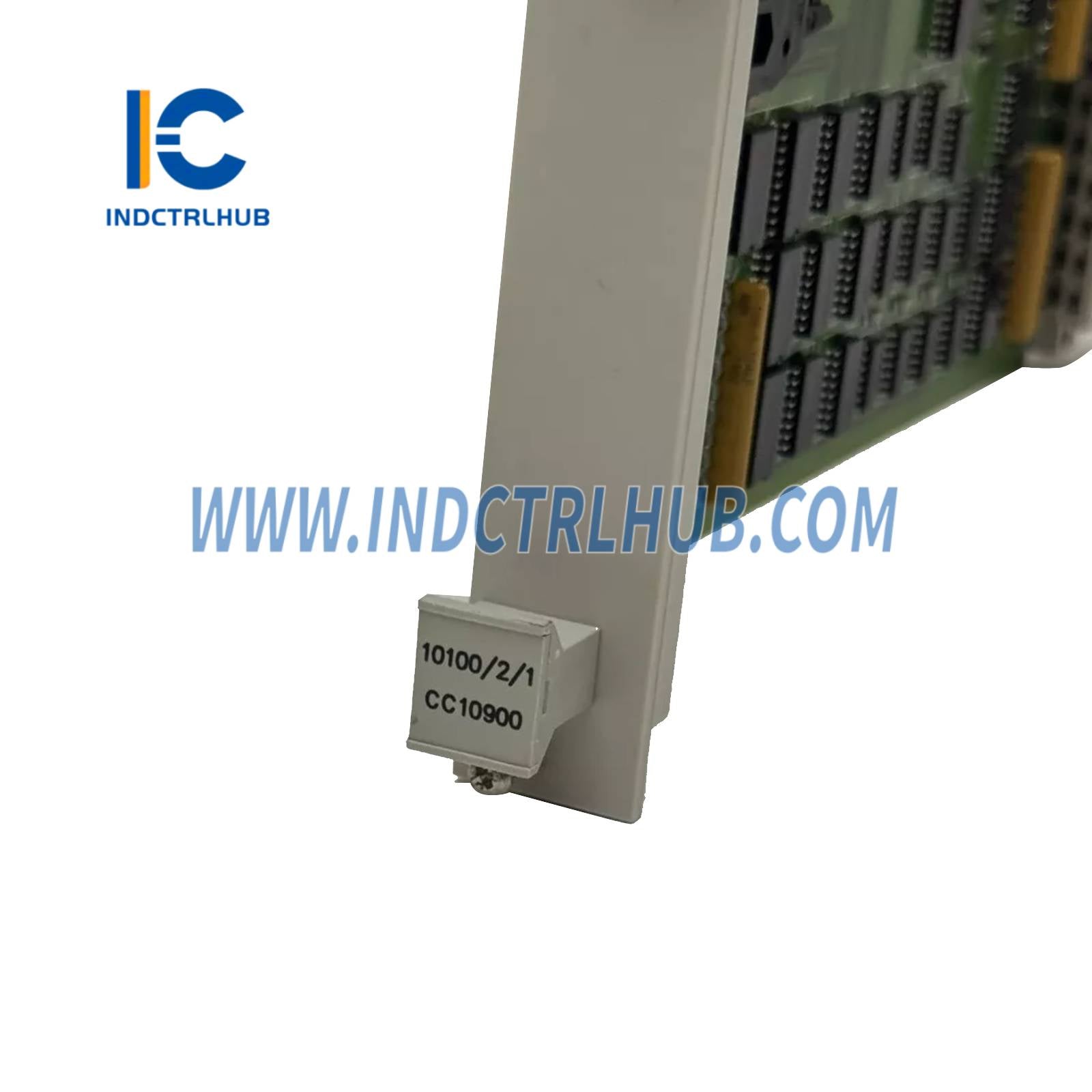

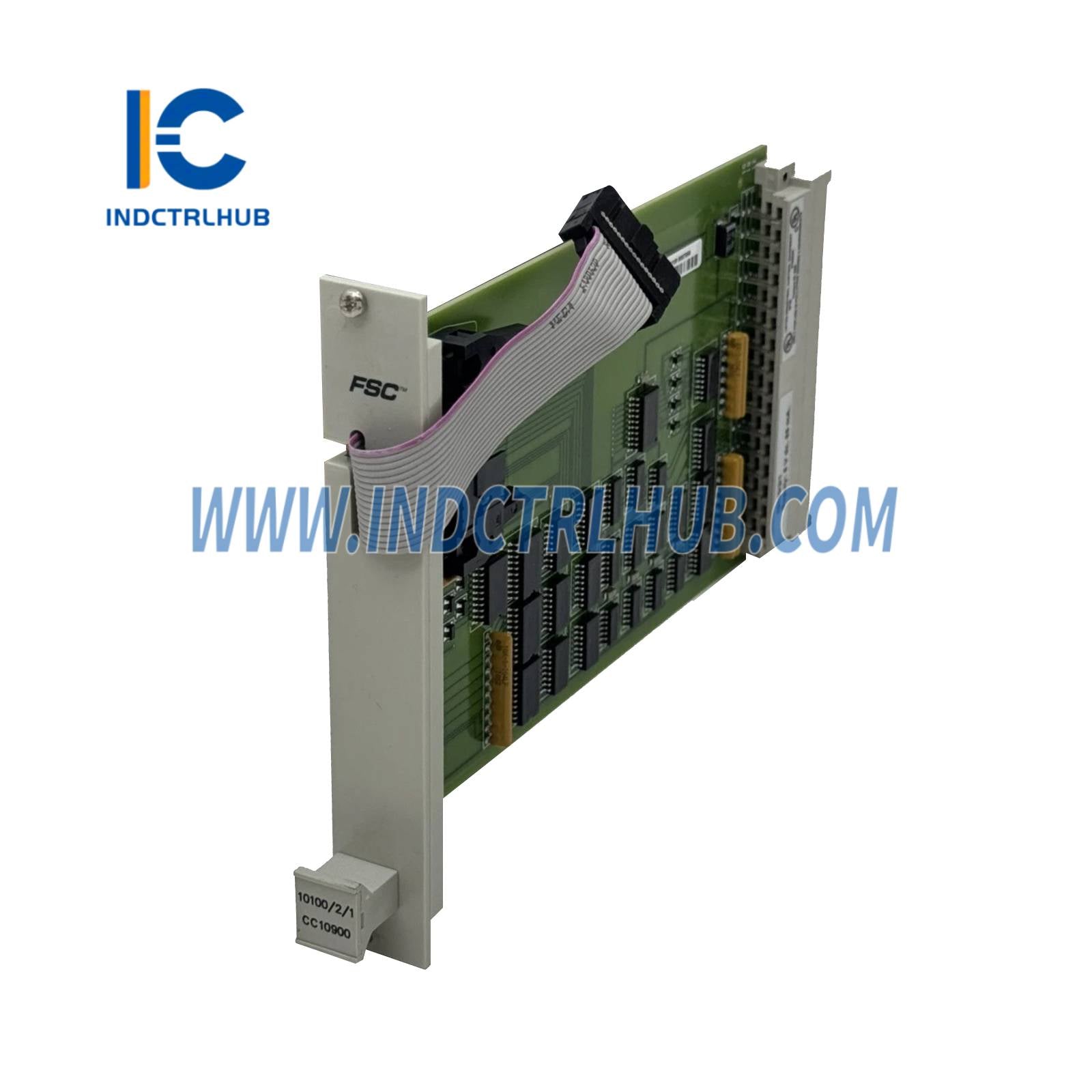

Honeywell 10100/2/1 — это горизонтальный модуль шины драйвера (HBD) из серии контроллеров с отказоустойчивостью (FSC), предназначенный для использования в системах безопасности и управления Honeywell. Он обеспечивает надежную связь и эффективную передачу данных между центральным процессором и стойками ввода/вывода в промышленных системах управления, таких как используемые в нефтегазовой, нефтехимической и технологической отраслях. Модуль гарантирует беспрепятственное подключение для конфигураций без резервирования, с резервированием одной стойки и с резервированием двух стоек.
Технические характеристики
| Характеристика | Детали |
|---|---|
| Модель | 10100/2/1 |
| Серия | Контроллер с отказоустойчивостью (FSC) |
| Тип | Горизонтальный модуль шины драйвера |
| Функция | Соединяет центральную систему со стойками ввода/вывода для передачи данных |
| Совместимость кабелей | Плоские кабели A1, A21, A22 (без резервирования, с резервированием одной стойки, с резервированием двух стоек) |

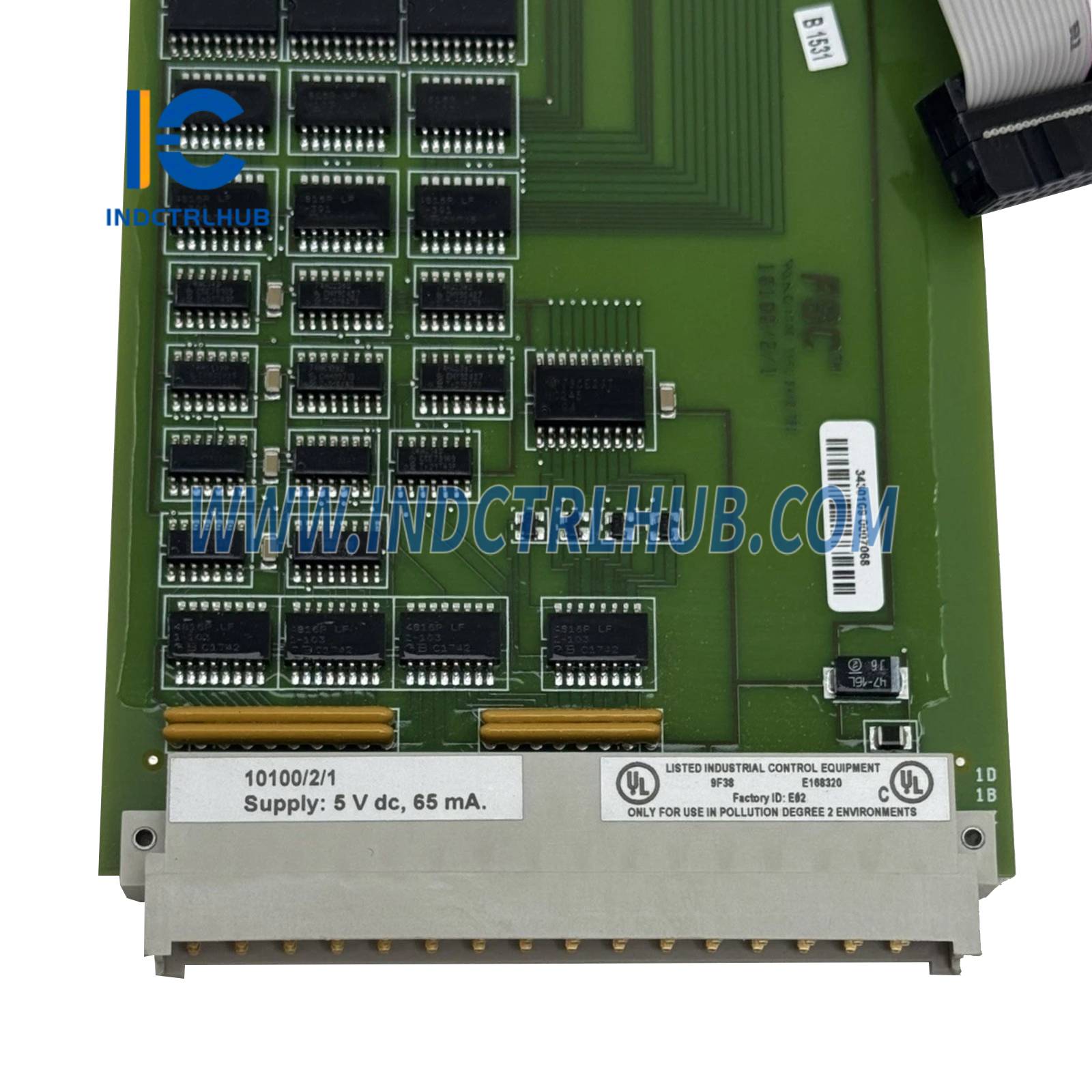

| Требования к питанию | С кабелем A1/A21: 5 В постоянного тока, 35 мА; с кабелем A22: 5 В постоянного тока, 65 мА |
| Содержание пульсаций | < 50 мВ пиковое значение |
| Разъемы | CN1 (задний разъем для вертикального плоского кабеля шины), CN3 (передний разъем для горизонтального плоского кабеля шины) |
| Требуемое пространство | 4 TE, 3 HE (4 HP, 3U) |
| Совместимость | Системы FSC, стойки ввода/вывода и связанные модули |
| Монтаж | Вставляется в стойку ввода/вывода FSC |
| Рабочая температура | 0°C до +60°C (32°F до +140°F) |
| Температура хранения | -40°C до +85°C (-40°F до +185°F) |
| Относительная влажность | 5% до 95% (без конденсации) |
| Размеры | Прибл. 20 мм x 128 мм x 160 мм (0.8 x 5 x 6.3 дюйма) |
| Вес | Прибл. 0.11 кг (0.24 фунта) |
| Сертификаты | CE, TÜV, UL |
| Руководство | Руководство по системе FSC (доступно через Honeywell Analytics) |
