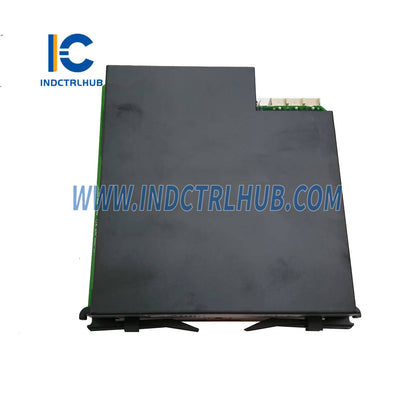

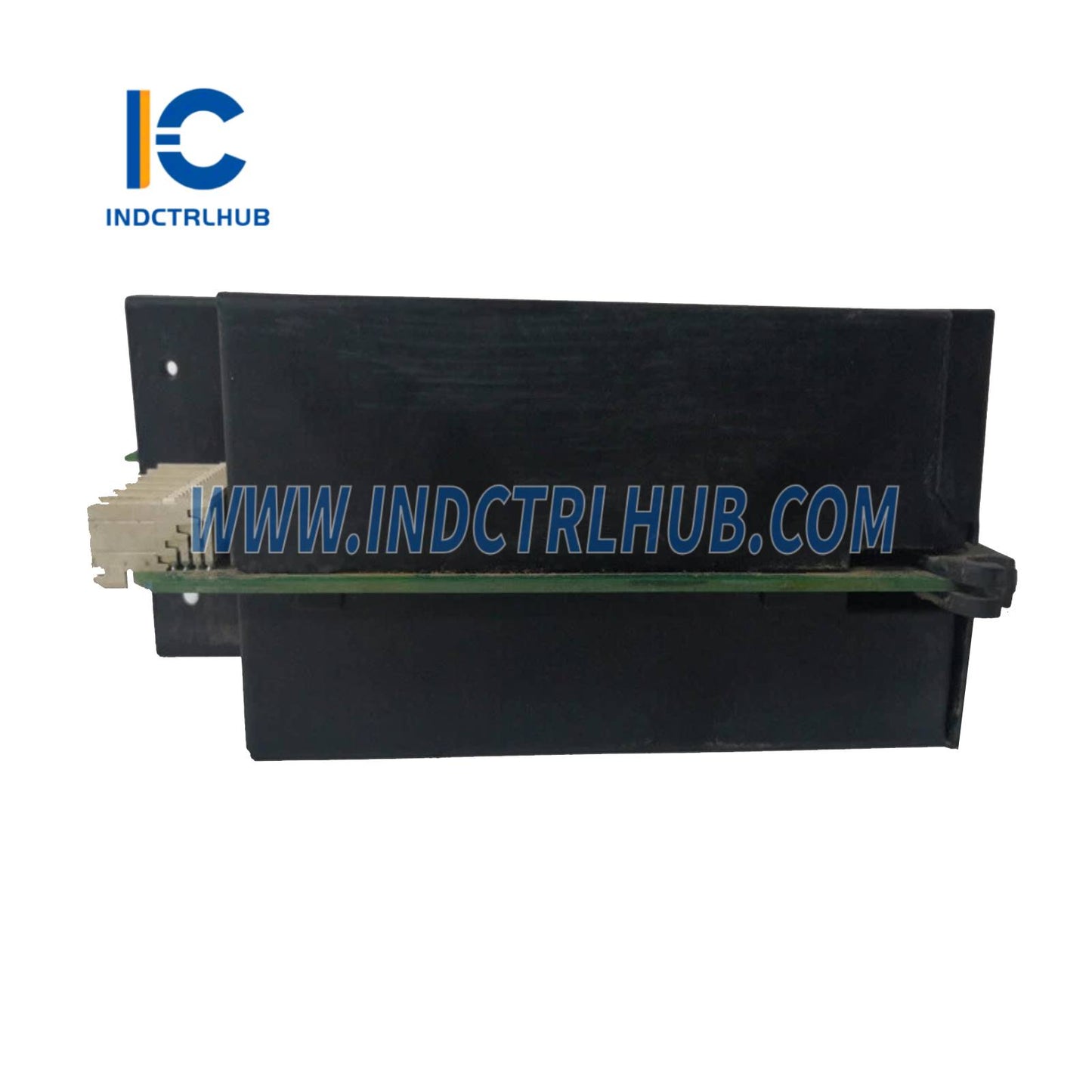

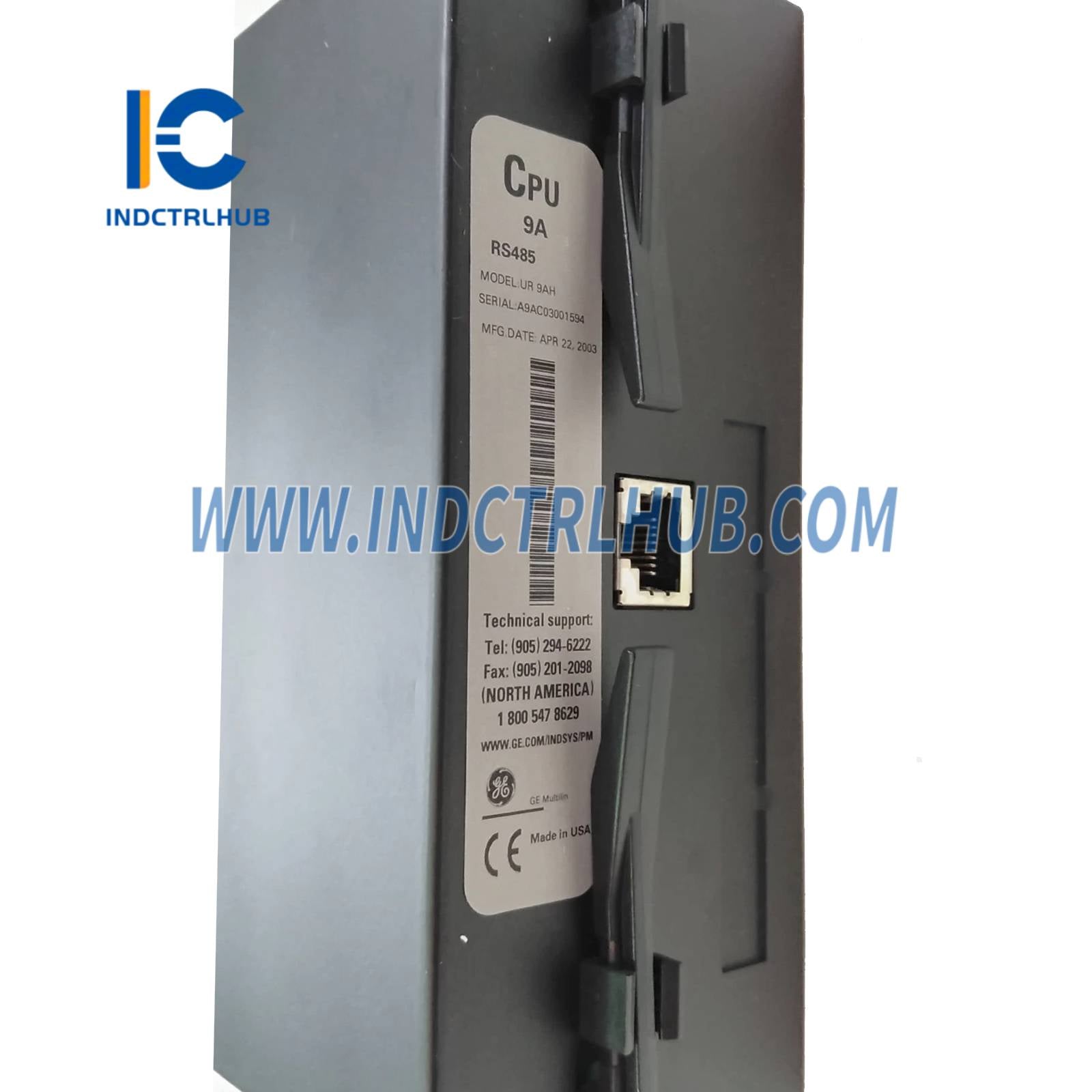

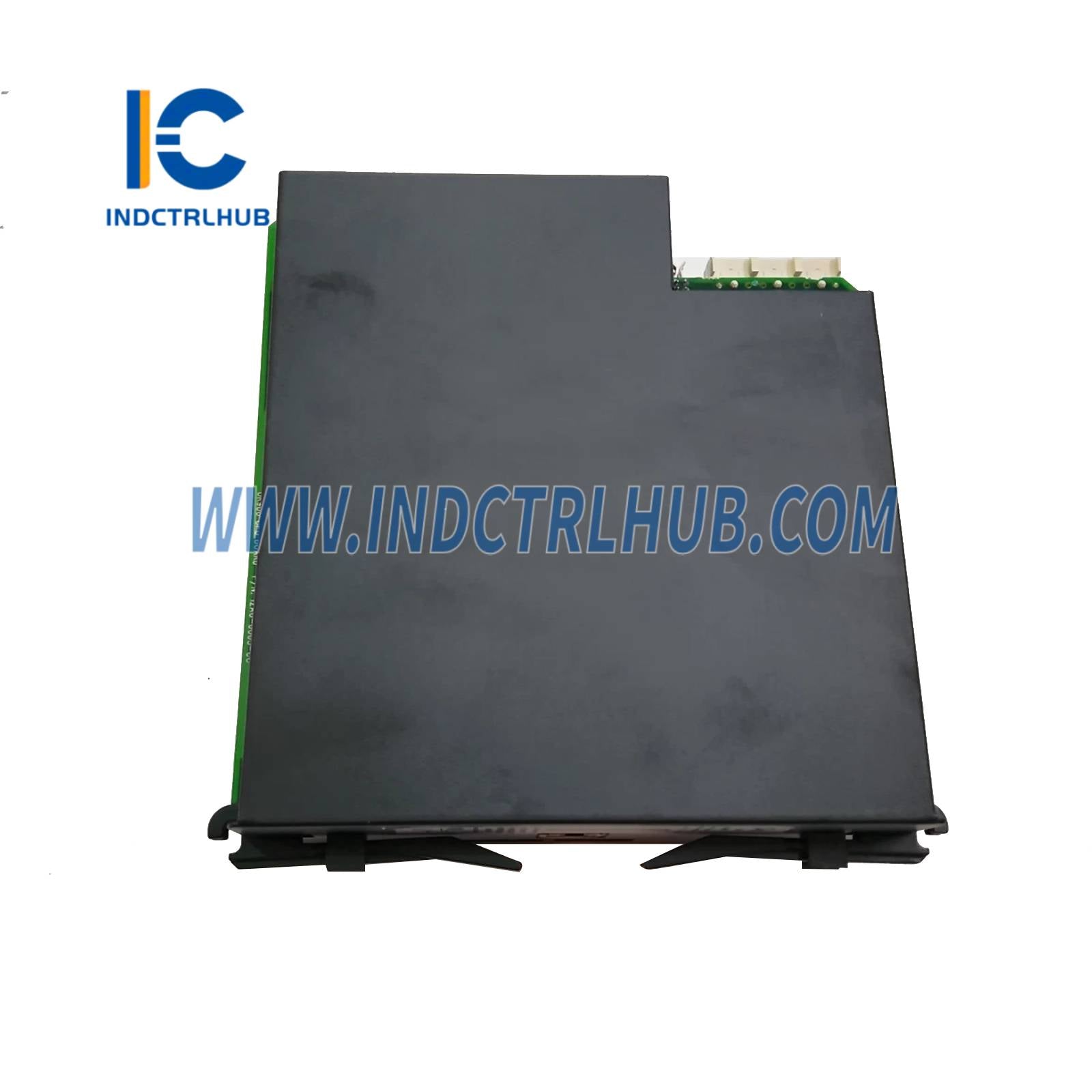

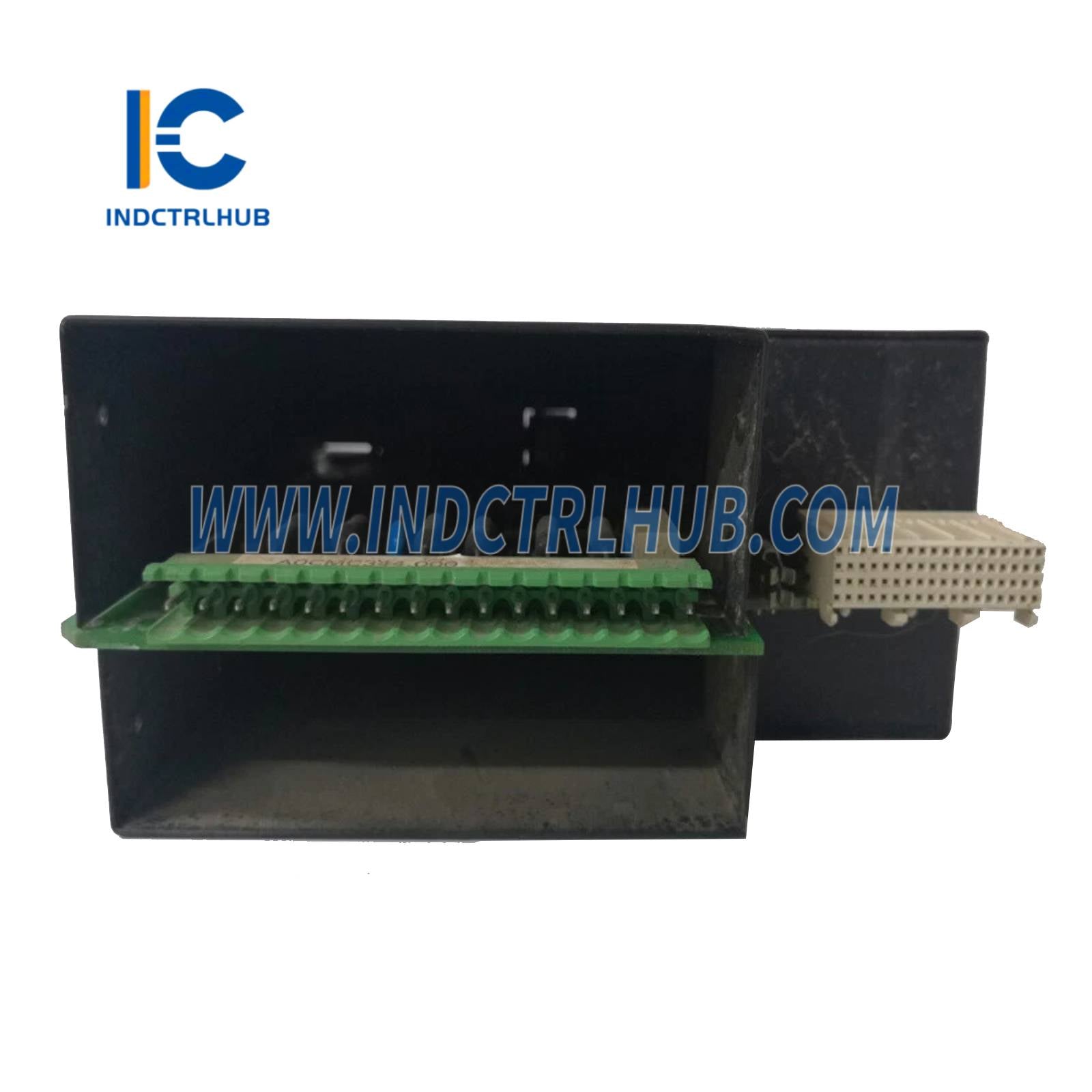

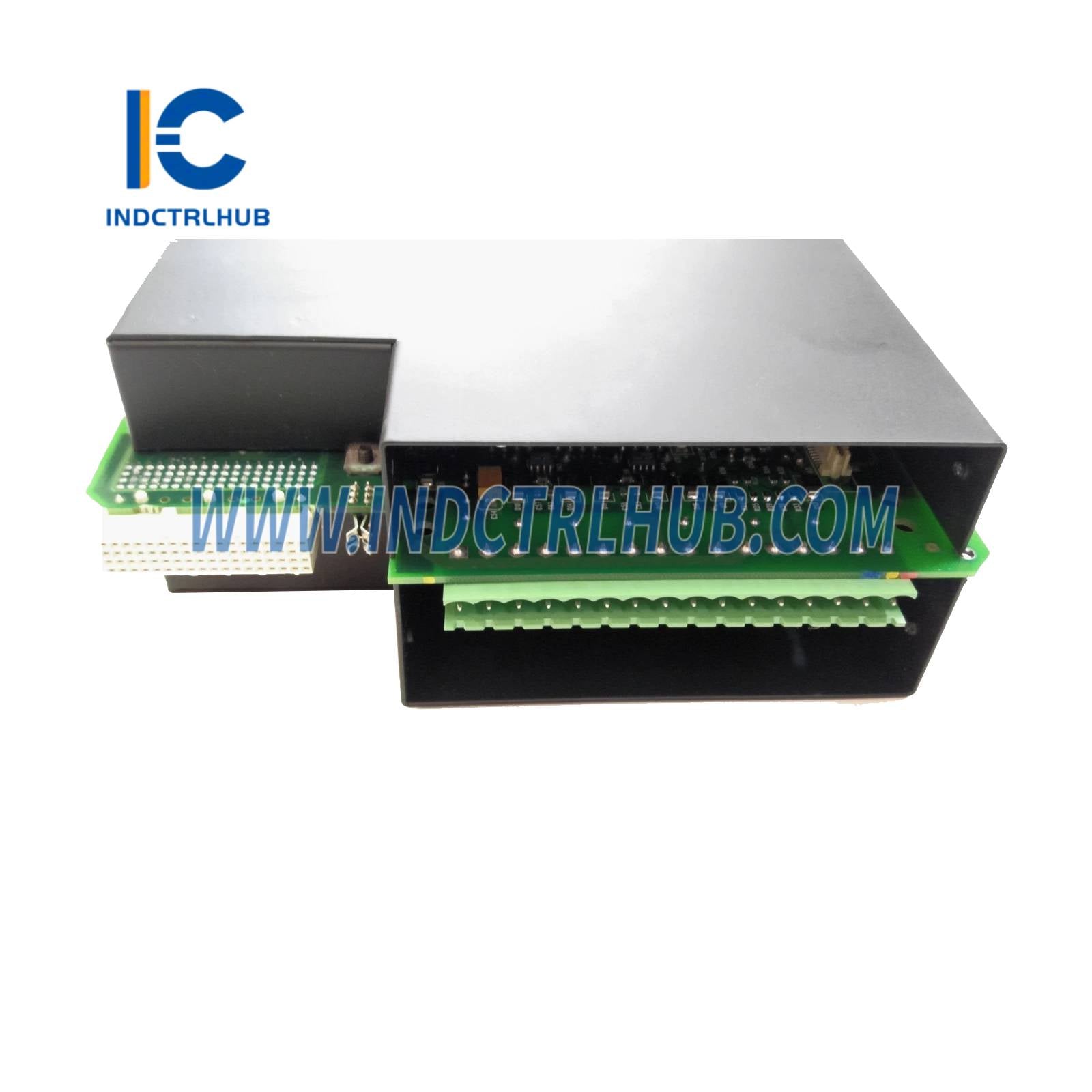

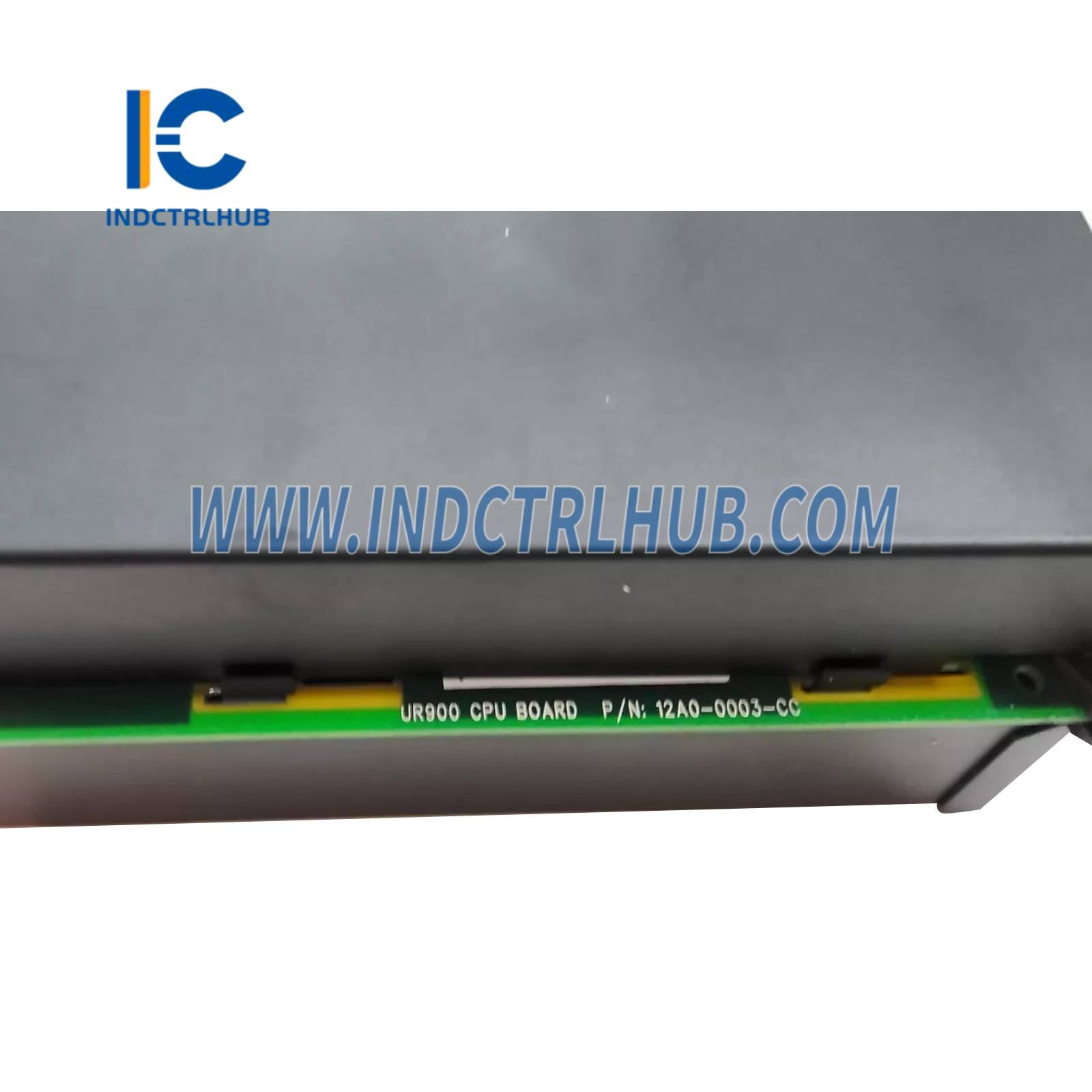

Модуль процессора универсального реле General Electric UR9AH Multilin
- Производитель: General Electric (теперь под управлением GE Vernova)
- Серия: Мультиллин универсальное реле (UR)
- Модель/Номер детали: UR9AH
- Описание: Модуль ЦП для серии универсальных реле Multilin
Обзор
General Electric UR9AH — это модуль ЦП из серии универсальных реле Multilin (UR), произведённый GE и теперь управляемый GE Vernova. В качестве центрального процессора для реле UR он управляет обработкой данных, алгоритмами защиты и связью для защиты и управления энергосистемами. Совместим с реле UR, такими как T60, G60, B30 и L90, используется на электростанциях, подстанциях и промышленных объектах для обеспечения надёжной работы схем защиты трансформаторов, генераторов, фидеров и линий.
Технические характеристики
| Спецификация | Детали |
|---|---|
| Модель | UR9AH |
| Серия | Многофункциональное универсальное реле Multilin (UR) |
| Тип | Модуль ЦП |
| Функция | Управляет обработкой данных, алгоритмами защиты и связью |
| Процессор | 32-битный высокопроизводительный микропроцессор |
| Коммуникационные порты | 2 x 10/100Base-T Ethernet (RJ-45), 1 x RS485, 1 x RS232 (спереди, 9600–115200 бод) |
| Протоколы связи | Modbus RTU/TCP, DNP3, IEC 60870-5-104, опционально IEC 61850 |
| Память | Flash-память для прошивки, SRAM для хранения данных |
| Запись событий | До 1024 событий с отметкой времени и даты |
| Разъёмы | RJ-45 для Ethernet, клеммная колодка для RS485, DB-9 для RS232 |
| Совместимость | Реле серии UR (например, B30, C60, F35, G60, L90, T60) |
| Установка | Модульный дизайн plug-and-play, вставляется в шасси реле UR (слот ЦП) |
| Конфигурация | Через программное обеспечение EnerVista UR или переднюю панель реле |
| Прошивка | Обновляется через программное обеспечение EnerVista UR |
| Размеры | Прибл. 15,2 см x 17,8 см x 3,8 см (6 x 7 x 1,5 дюйма) |
| Вес | Прибл. 1,13 кг (2,5 фунта) |
| Защита от окружающей среды | Конформное покрытие по желанию для суровых условий эксплуатации |
| Рабочая температура | -40°C до +60°C (-40°F до +140°F) |
| Температура хранения | -40°C до +80°C (-40°F до +176°F) |
| Относительная влажность | До 95% (без конденсации) |
| Сертификаты | CE, UL, CSA, IEC |
| Руководство | GEK-113000 (UR Series Manual) |
