Product Description

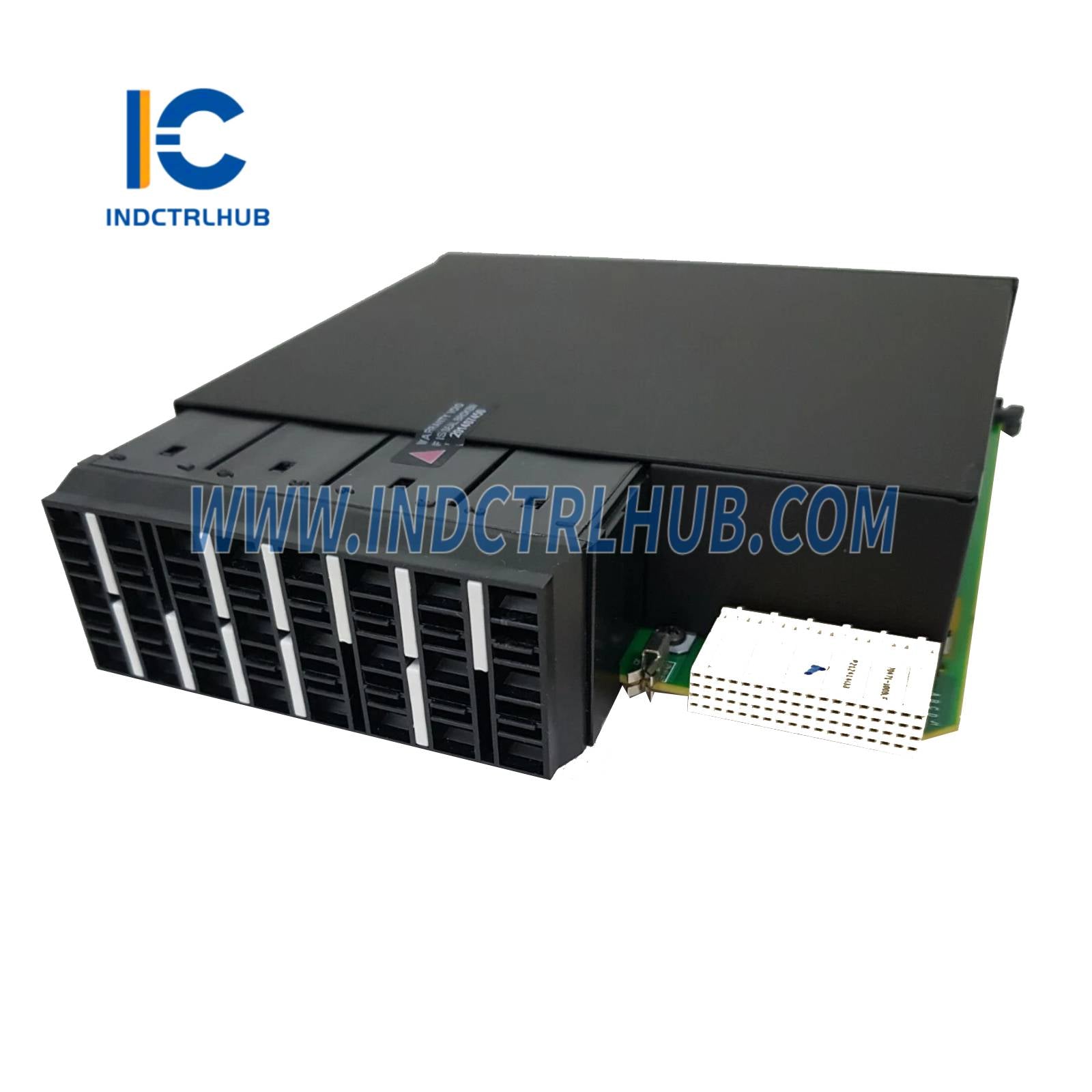

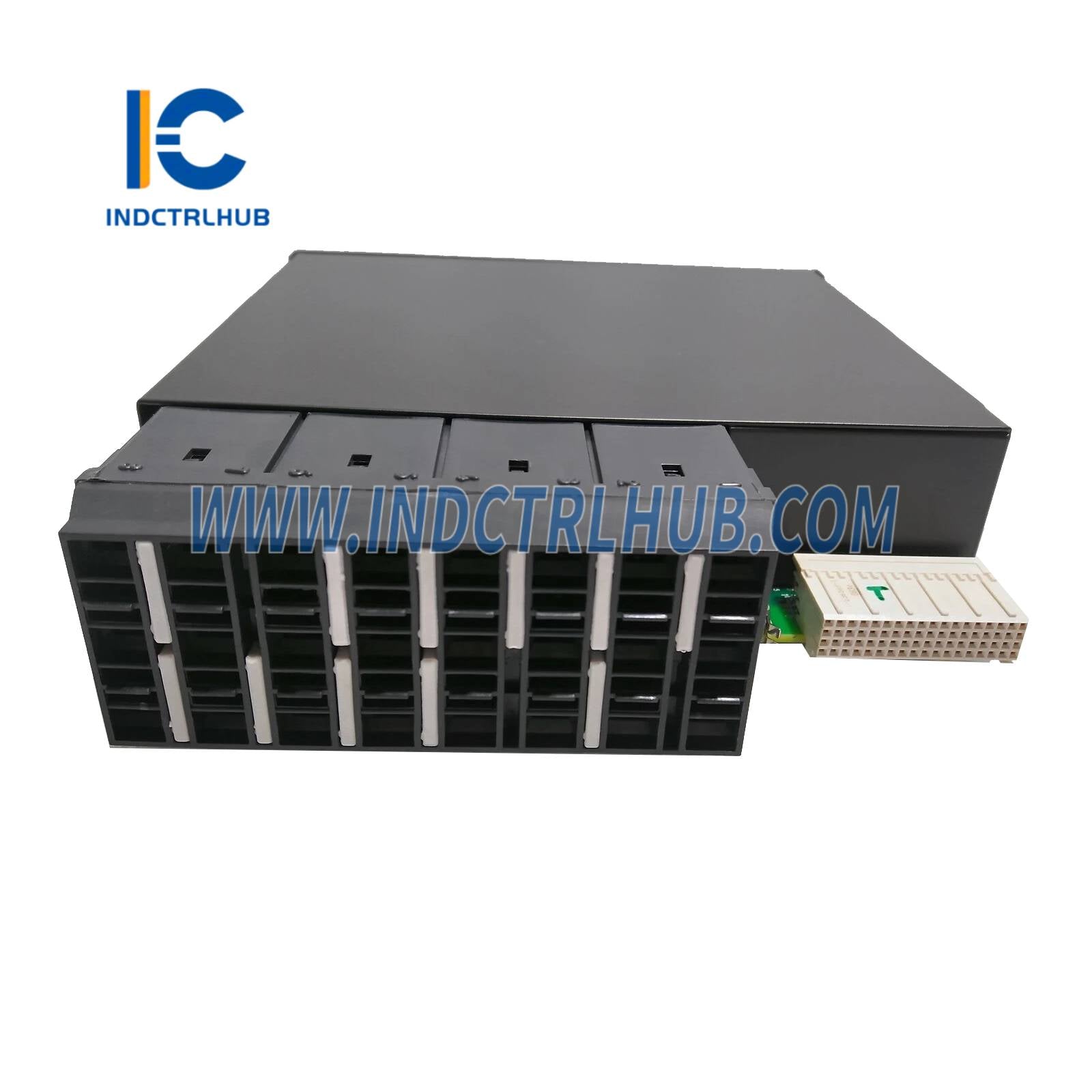

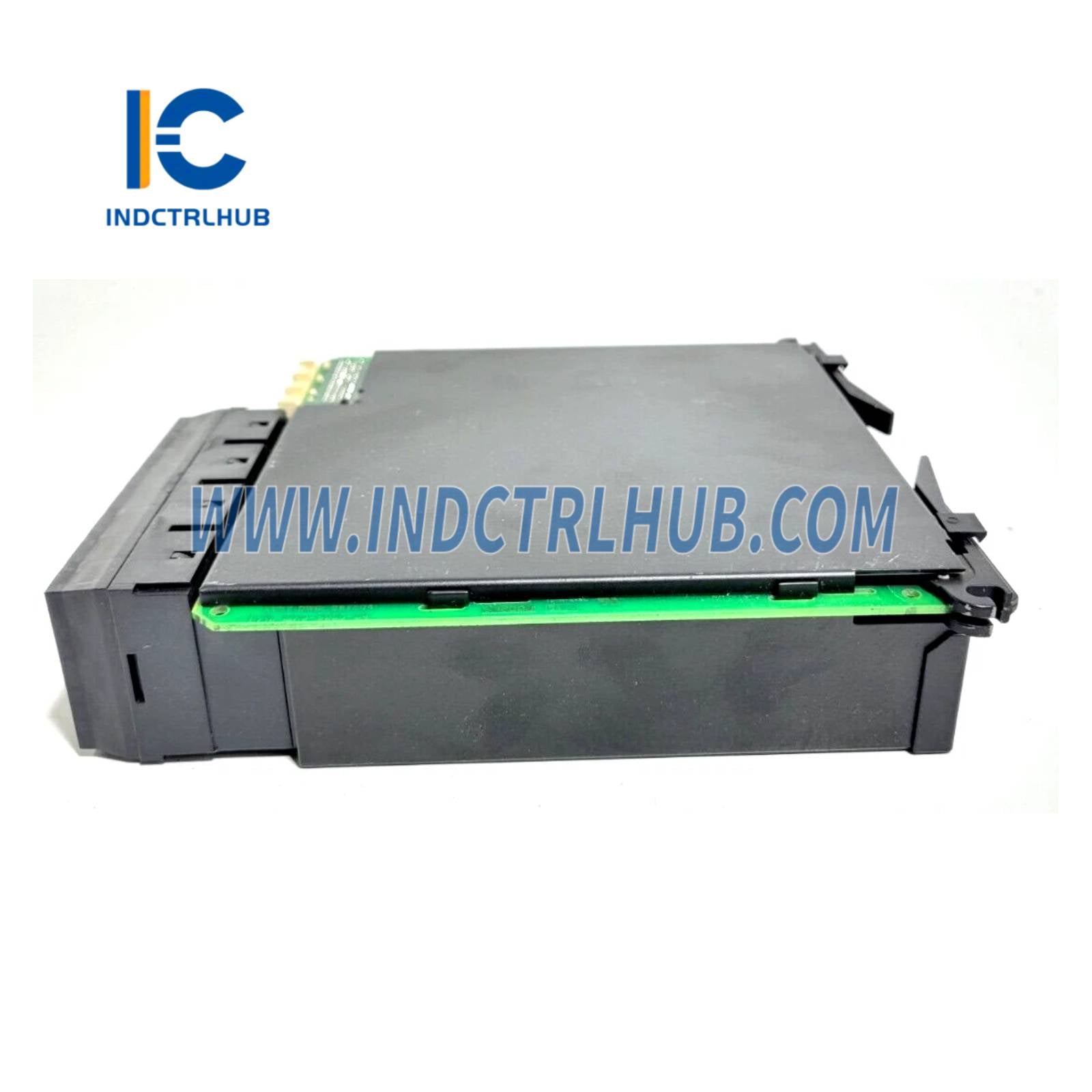

Модуль CT/VT универсального реле General Electric UR8AH Multilin
- Производитель: General Electric (теперь под управлением GE Vernova)
- Серия: Мультиллин универсальное реле (UR)
- Модель/номер детали: UR8AH
- Описание: Модуль трансформатора тока/напряжения (CT/VT) для серии универсальных реле Multilin
Обзор
General Electric UR8AH — это модуль трансформатора тока/напряжения (CT/VT) из серии универсальных реле Multilin (UR), производимый GE и теперь управляемый GE Vernova. Предназначен для интеграции в реле серии UR (например, T60, G60, B30, L90), обеспечивает точное измерение тока и напряжения в энергосистемах для защиты, управления и мониторинга. Модуль используется в таких приложениях, как электростанции, подстанции и промышленные энергосистемы для обеспечения точного обнаружения неисправностей и надежности системы.
Технические характеристики
| Спецификация | Детали |
|---|---|
| Модель | UR8AH |
| Серия | Многофункциональное универсальное реле Multilin (UR) |
| Тип | Модуль CT/VT |
| Функция | Измеряет ток и напряжение для защиты и мониторинга энергосистемы |
| Входы тока | 4 входа CT (3 фазы: 1A/5A, 1 земля: 1A/5A) |
| Входы напряжения | 4 входа VT (до 300 В) |
| Рейтинг CT | 1 A или 5 A (настраивается, должен соответствовать вторичному рейтингу подключенного CT) |
| Рейтинг VT | Настраивается для фазных и вспомогательных напряжений |
| Функции защиты | Дифференциальная защита, разделение фаз, сверхток, замыкание на землю |
| Разъёмы | Клеммные колодки для подключения CT/VT |
| Проводка | Размер 12 AWG (максимум 10 AWG для гибкости) |
| Совместимость | Реле серии UR (например, B30, C60, F35, G60, L90, T60) |
| Установка | Модульный дизайн "plug-and-play", вставляется в шасси реле UR (например, слот F) |
| Конфигурация | Через программное обеспечение EnerVista UR или переднюю панель реле |
| Размеры | Прибл. 15,2 см x 17,8 см x 3,8 см (6 x 7 x 1,5 дюйма) |
| Вес | Прибл. 1,13 кг (2,5 фунта) |
| Защита от окружающей среды | Конформное покрытие по желанию для суровых условий эксплуатации |
| Рабочая температура | -40°C до +60°C (-40°F до +140°F) |
| Температура хранения | -40°C до +80°C (-40°F до +176°F) |
| Относительная влажность | До 95% (без конденсации) |
| Сертификаты | CE, UL, CSA, IEC |
| Руководство | GEK-113000 (UR Series Manual) |
