Product Description
Реле управления двигателем General Electric SR469-P5-HI-A20-E Multilin
- Производитель: General Electric (теперь под управлением GE Vernova)
- Серия: Multilin SR 469
- Модель/номер детали: SR469-P5-HI-A20-E
- Описание: Реле управления двигателем для защиты двигателей среднего напряжения серии Multilin SR 469
Обзор
General Electric SR469-P5-HI-A20-E — это реле управления двигателем из серии Multilin SR 469, произведённое компанией GE и теперь управляемое GE Vernova. Предназначено для комплексной защиты и управления двигателями среднего напряжения, предлагает продвинутое тепловое моделирование, несколько входов RTD и настраиваемые функции защиты. Используется в промышленных приложениях, таких как производство электроэнергии, нефтегазовая отрасль и производство, для обеспечения надёжности и долговечности двигателя. Суффикс -E указывает на улучшенную переднюю панель, а устройство оснащено конформным покрытием для работы в суровых условиях.
Технические характеристики
| Спецификация | Детали |
|---|---|
| Модель | SR469-P5-HI-A20-E |
| Серия | Multilin SR 469 |
| Тип | Реле управления двигателем |
| Функция | Тепловая защита, измерение и управление для двигателей среднего напряжения |
| Вторичные обмотки фазных трансформаторов тока | 5 A |
| Питание управления | 90–300 В постоянного тока, 70–265 В переменного тока при 48–62 Гц |
| Аналоговые выходы | Четыре выхода 4–20 мА |
| Входы RTD | 12 программируемых (100 Ω платина, 120 Ω никель, 100 Ω никель, 10 Ω медь) |
| Цифровые входы | 6 программируемых входов |
| Выходы реле | 5 выходов Form-C (отключение, сигнал тревоги, вспомогательный) |
| Входы заземляющего трансформатора тока | Два (1 для управления энергией GE, 1 для заземляющего CT 50:0,025 A) |
| Входы VT | Поддерживает конфигурацию треугольник или звезда |
| Защитные функции | Тепловая перегрузка, сверхток, недостаточный ток, фазовая разность, замыкание на землю, дисбаланс, крутящий момент, перенапряжение, пониженное напряжение, сверхчастота, пониженная частота, отказ выключателя, обрыв ротора |
| Измерение | Ток, напряжение, мощность, энергия, частота, крутящий момент, температура |
| Коммуникационные порты | RS232 (спереди, 9600–19 200 бод), RS485 (сзади, Modbus RTU) |

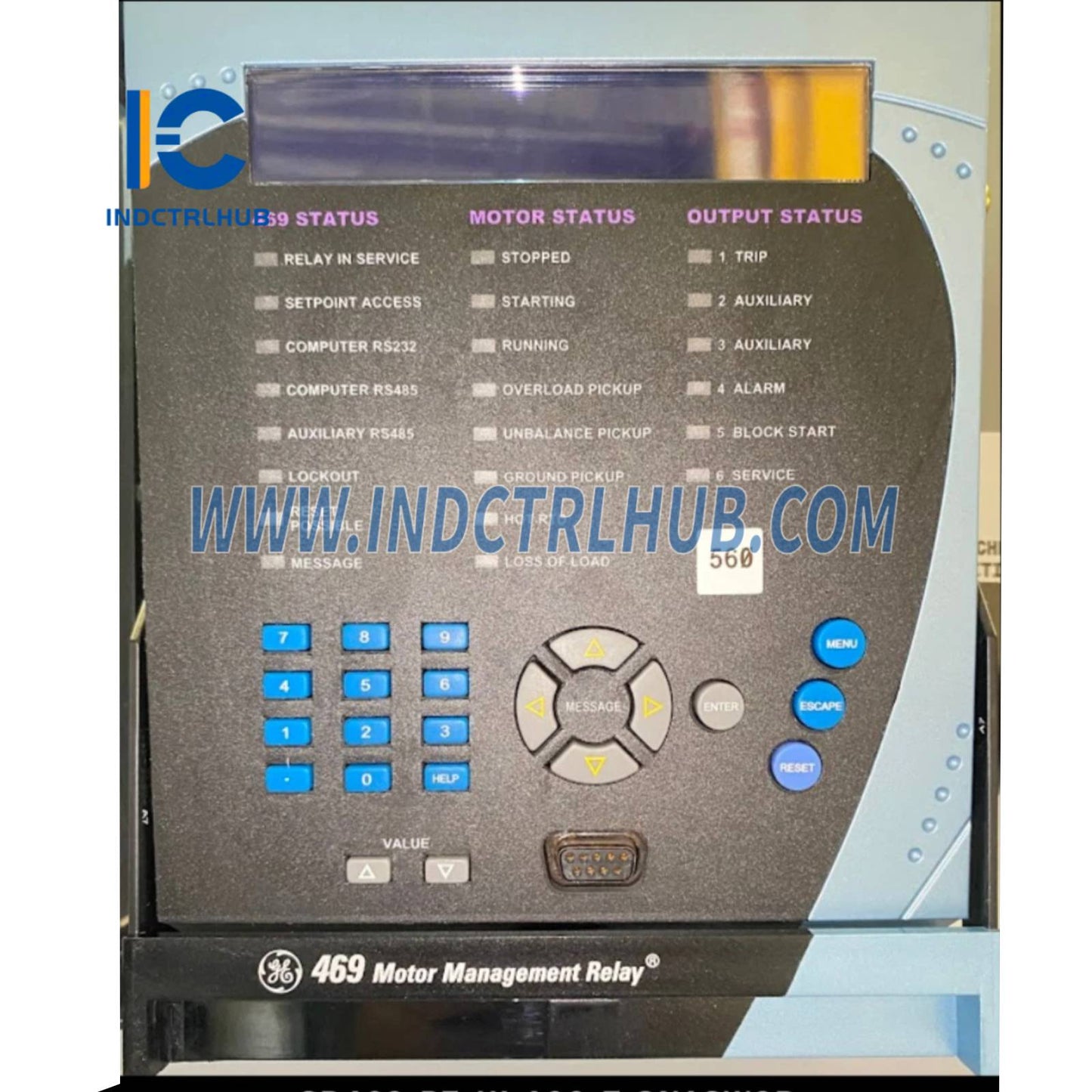

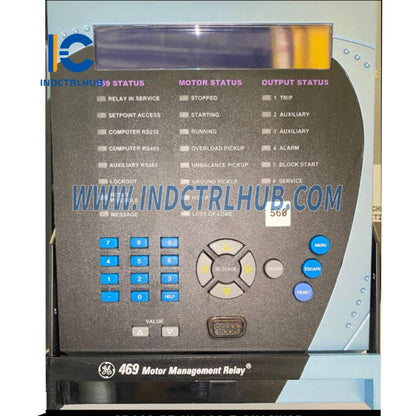

| Дисплей | Улучшенный 40-символьный ЖК-дисплей с клавиатурой |
| Запись событий | 256 событий с временем, датой, причиной и параметрами системы |
| Разъёмы | Клеммные колодки для ввода/вывода, CT/VT и связи; порт RS232 DB-9 |
| Защита от окружающей среды | Конформное покрытие для суровых условий (пыль, влажность, коррозионные агенты) |
| Рабочая температура | -40°C до +60°C (-40°F до +140°F) |
| Температура хранения | -40°C до +80°C (-40°F до +176°F) |
| Относительная влажность | До 95% (без конденсации) |

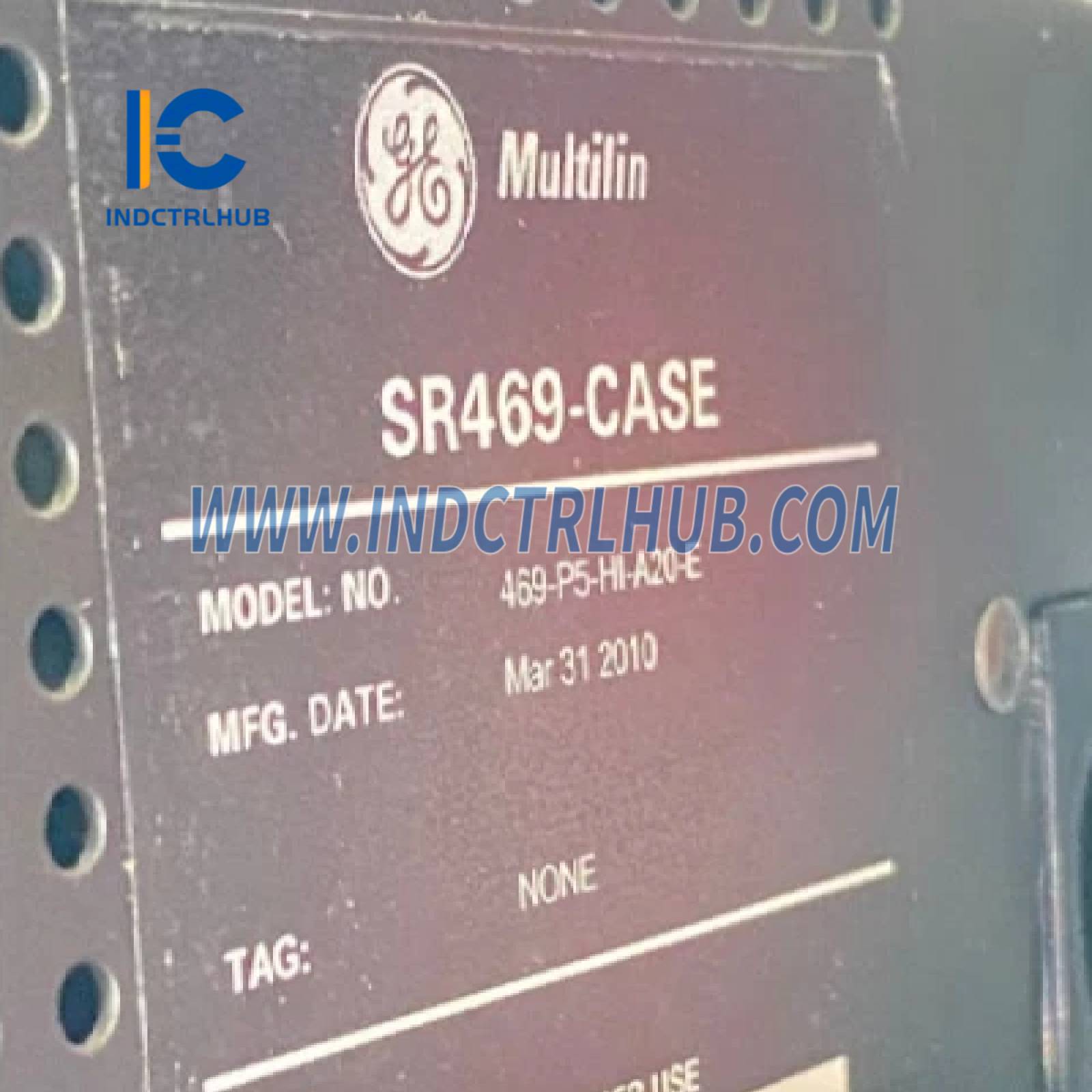

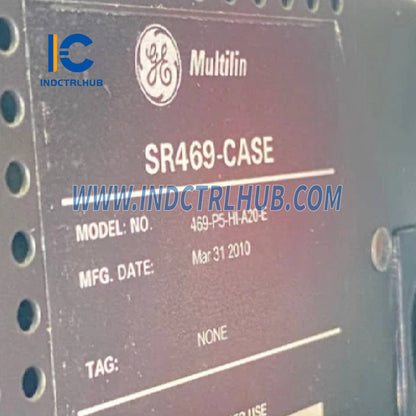

| Размеры | Прибл. 21,6 см x 22,4 см x 24,1 см (8,5 x 8,8 x 9,5 дюймов) с SR469-CASE |
| Вес | Прибл. 7,5 кг (16,5 фунтов) с корпусом |

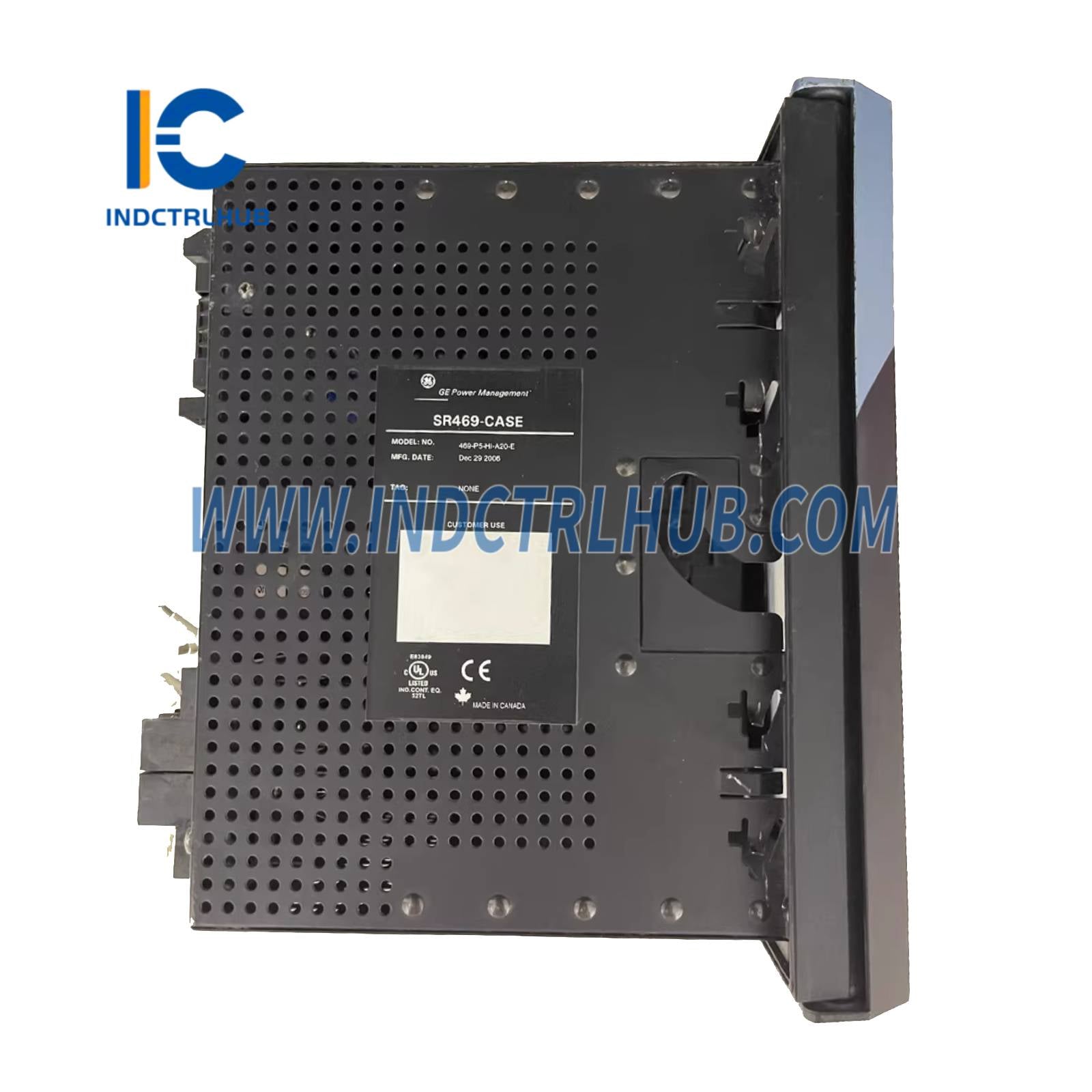

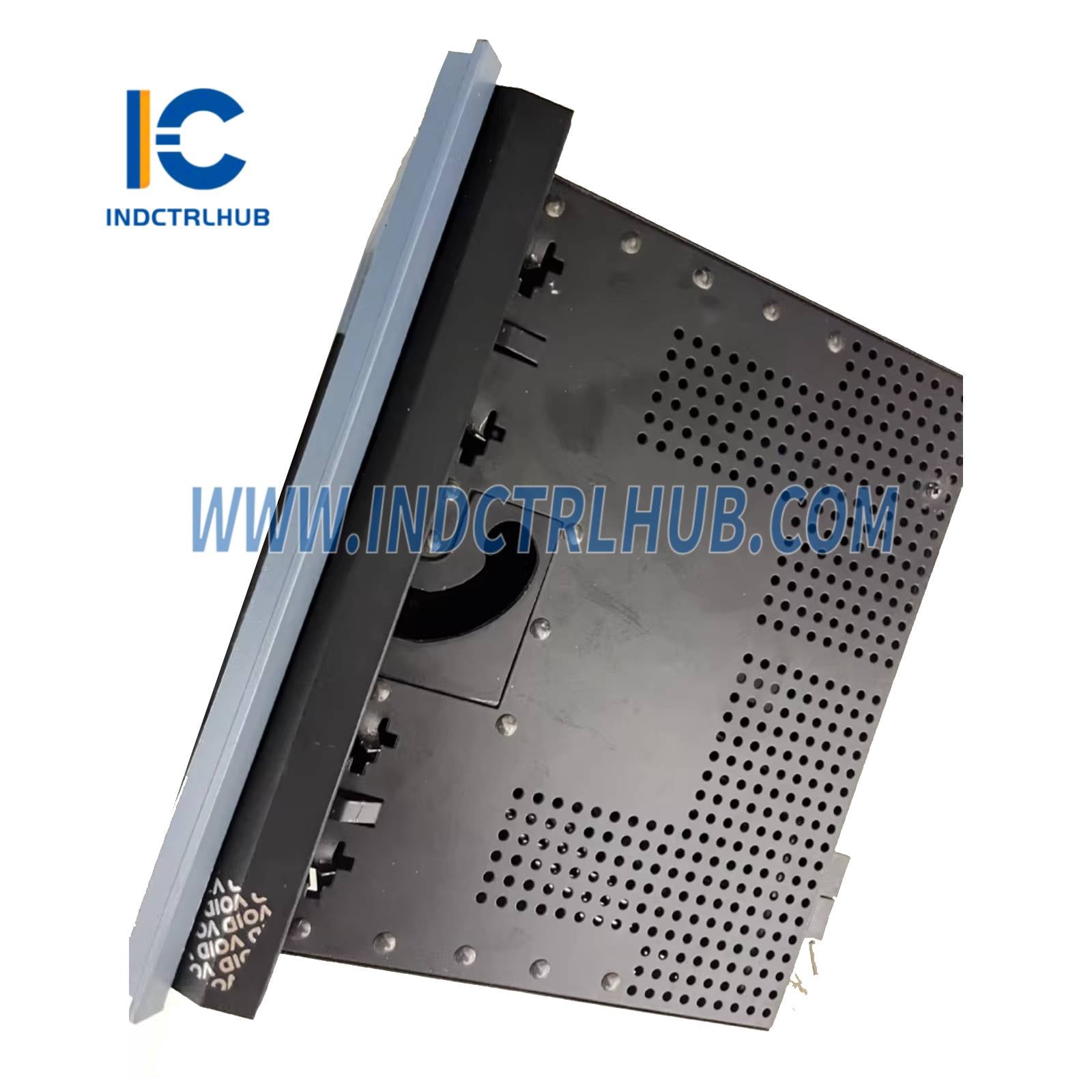

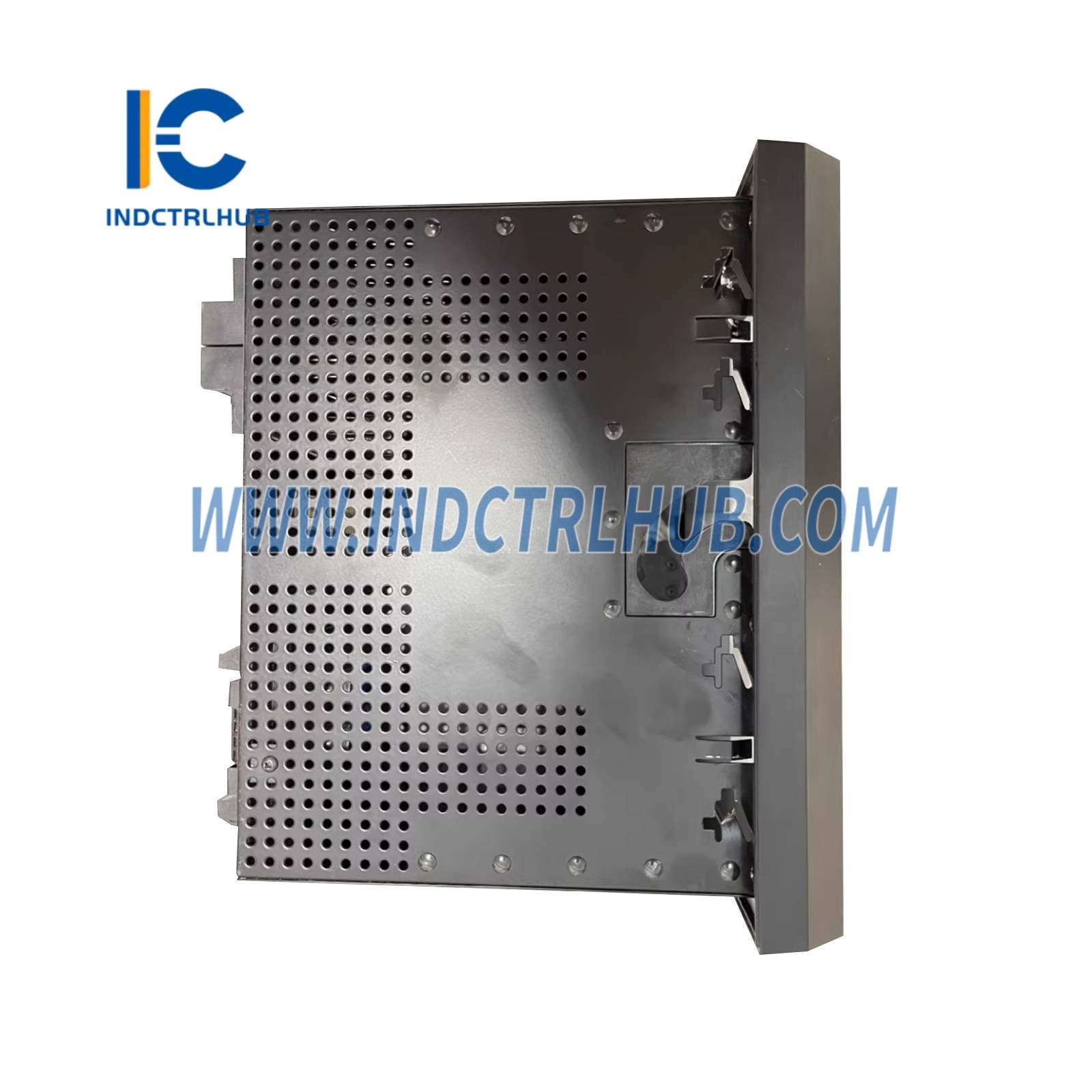

| Монтаж | Выдвижной корпус, монтаж в 19-дюймовую стойку или на панель |
| Сертификаты | CE, UL, CSA, IEC |
| Совместимость | Платформа Multilin, программное обеспечение EnerVista 469 |
| Руководство | GEK-106474, 1601-0122-A9 |
