Product Description

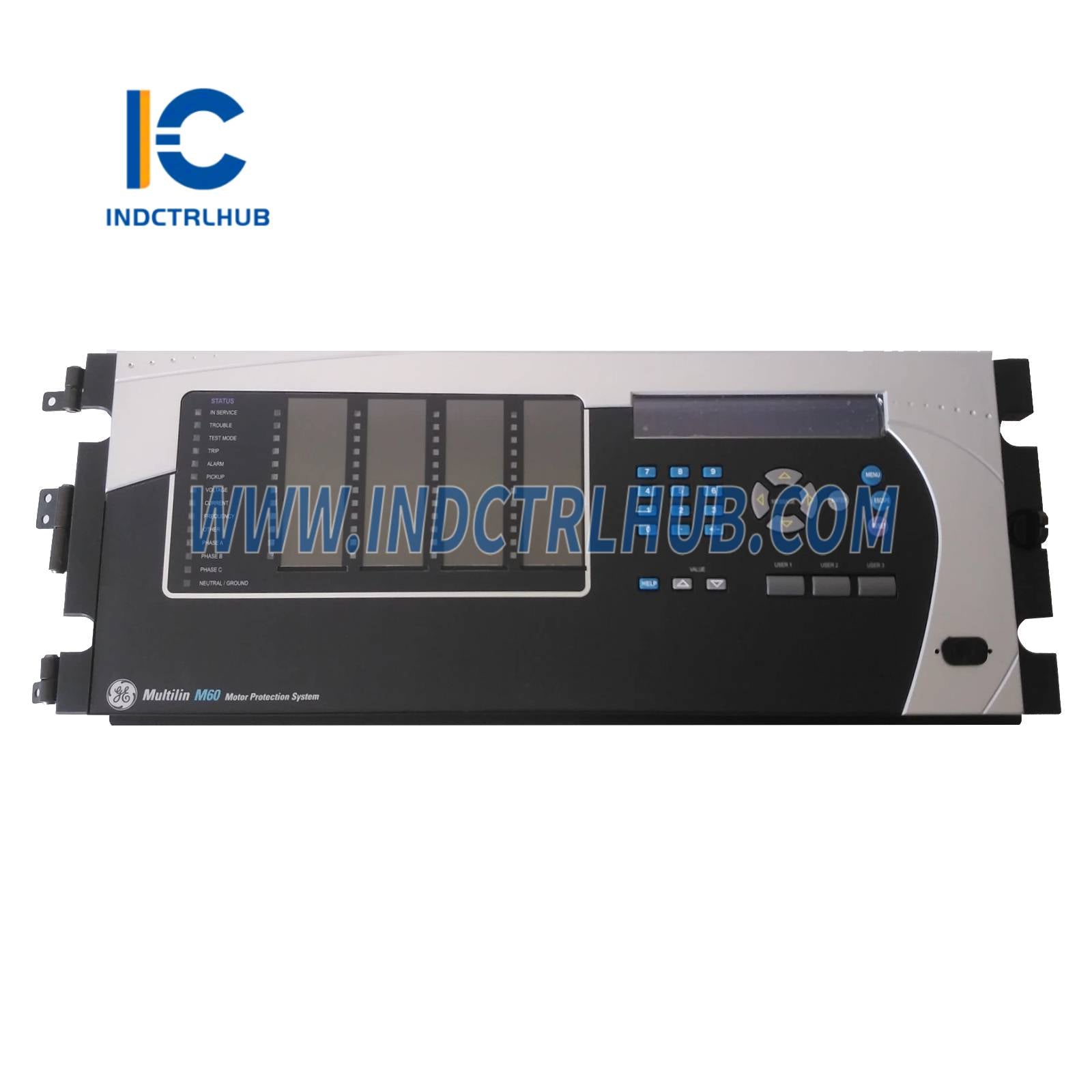

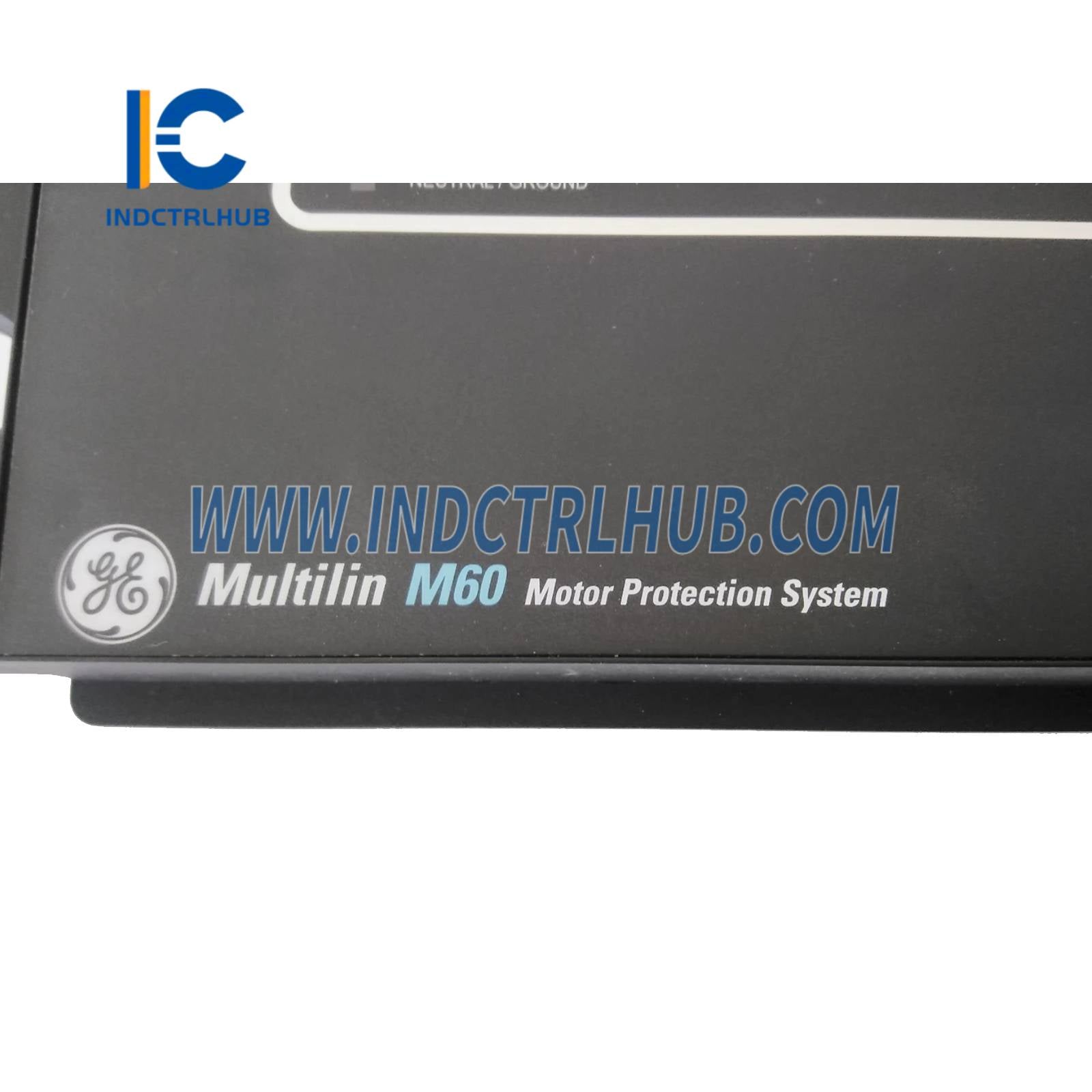

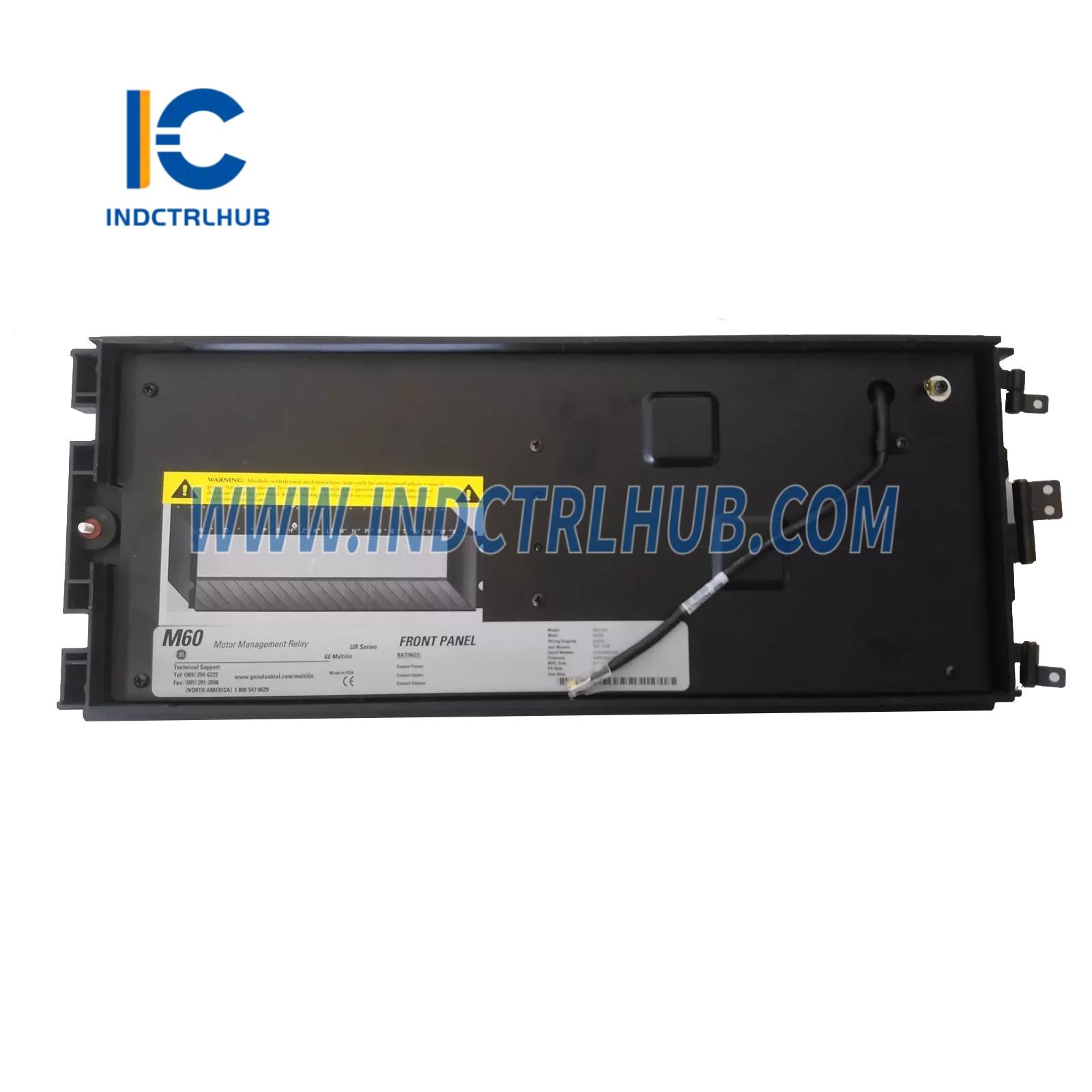

Реле защиты электродвигателей General Electric M60-U00-HCH-F8M-H6T-M6U-P5C-UXX-WXX Multilin
Обзор продукта
- Описание: General Electric M60-U00-HCH-F8M-H6T-M6U-P5C-UXX-WXX — это реле защиты электродвигателей Multilin M60, предназначенное для расширенной защиты, управления и мониторинга средних и крупных электродвигателей в промышленных приложениях. Оно обеспечивает комплексные функции защиты двигателя
Технические характеристики
| Спецификация | Детали |
|---|---|
| Производитель | General Electric |
| Серия | Multilin M60 |
| Модель/номер детали | M60-U00-HCH-F8M-H6T-M6U-P5C-UXX-WXX |
| Тип модели | Реле защиты двигателя |
| Функция | Защита, управление и мониторинг средних и крупных электродвигателей |
| Дисплей | Графический ЖК-дисплей (HCH: улучшенная передняя панель с большим дисплеем) |
| Входы | 8 аналоговых входов (F8M: 8 трансформаторов тока), несколько цифровых входов (настраиваемые) |
| Выходы | Несколько выходов реле (H6T: 6 выходов Form-A), 2 аналоговых выхода (настраиваемые) |
| Интерфейсы связи | Ethernet, Modbus TCP/IP, DNP 3.0, IEC 61850 (M6U: расширенные коммуникации), RS485 |
| Обработка сигнала | Внутреннее аналогово-цифровое преобразование, тепловое моделирование |
| Точность | ±0,5% для измерений тока/напряжения (типично) |
| Защитные функции | Тепловая перегрузка, сверхток, пониженное/повышенное напряжение, замыкание на землю, дифференциальная защита, мониторинг температуры RTD (P5C: 5 входов RTD), заблокированный ротор, дисбаланс, пониженный ток |
| Резервирование | Не применяется (одиночное устройство, поддерживает резервное питание) |
| Диагностика | Запись событий, захват формы сигнала, диагностика неисправностей, самотестирование |
| Совместимость | Интеграция с SCADA-системами, программным обеспечением Multilin EnerVista |
| Источник питания | 125–250 В постоянного тока или 100–240 В переменного тока (U00: источник питания высокого напряжения) |
| Потребление энергии | Типично 15 Вт, макс. 25 Вт |
| Экологические характеристики | Рабочая температура: от -40°C до +60°C Температура хранения: от -40°C до +80°C Относительная влажность: 5% до 95% без конденсации |
| Корпус | IP40 (передняя часть), IP20 (задняя часть, установленная в панели) |
| Размеры | Прибл. 178 мм (В) x 146 мм (Ш) x 203 мм (Г) |
| Вес | Прибл. 4,5 кг |
| Монтаж | Настенное крепление, совместимо с 19-дюймовыми стойками |
| Сертификаты | CE, UL, cULus, IEC 60255, RoHS |
