Product Description

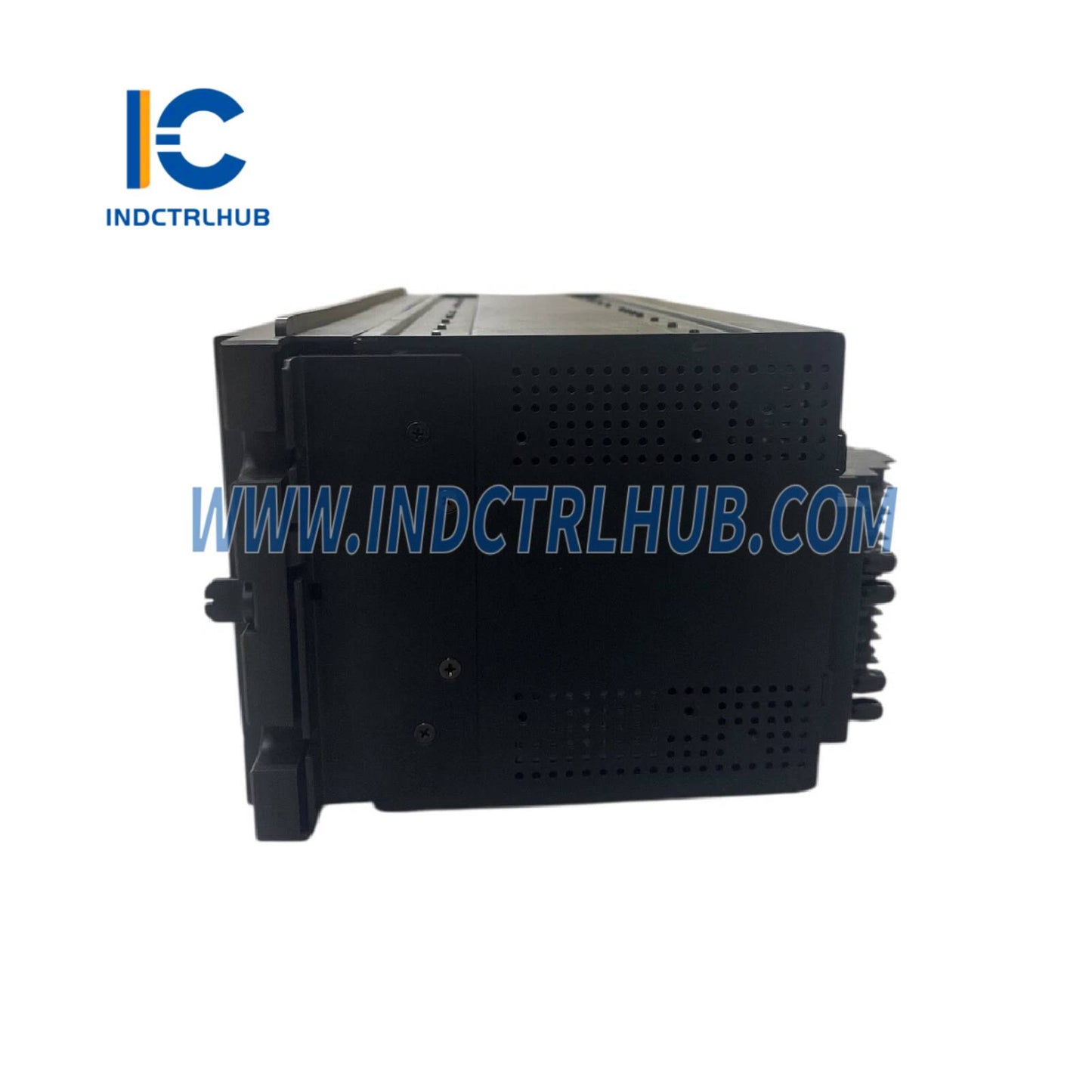

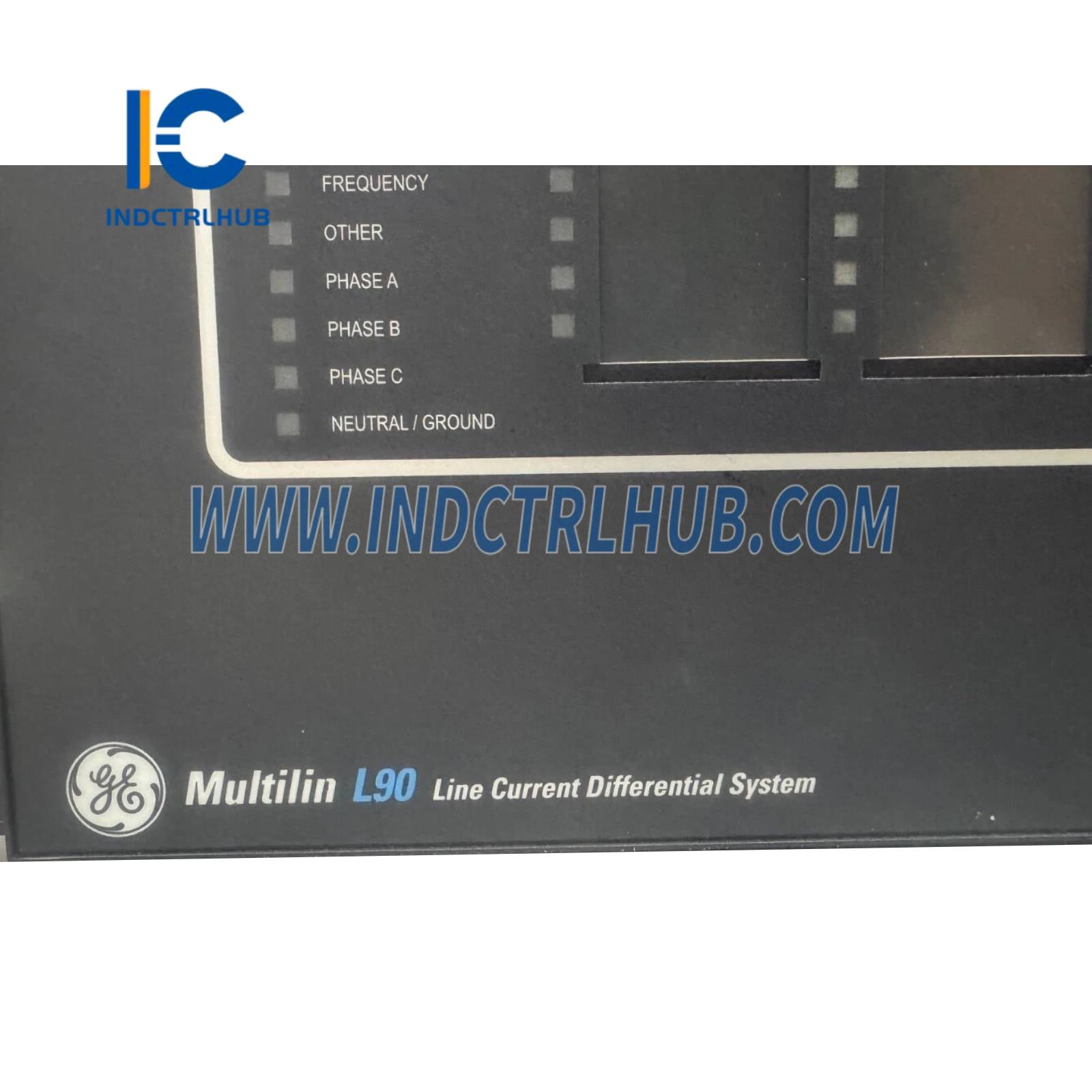

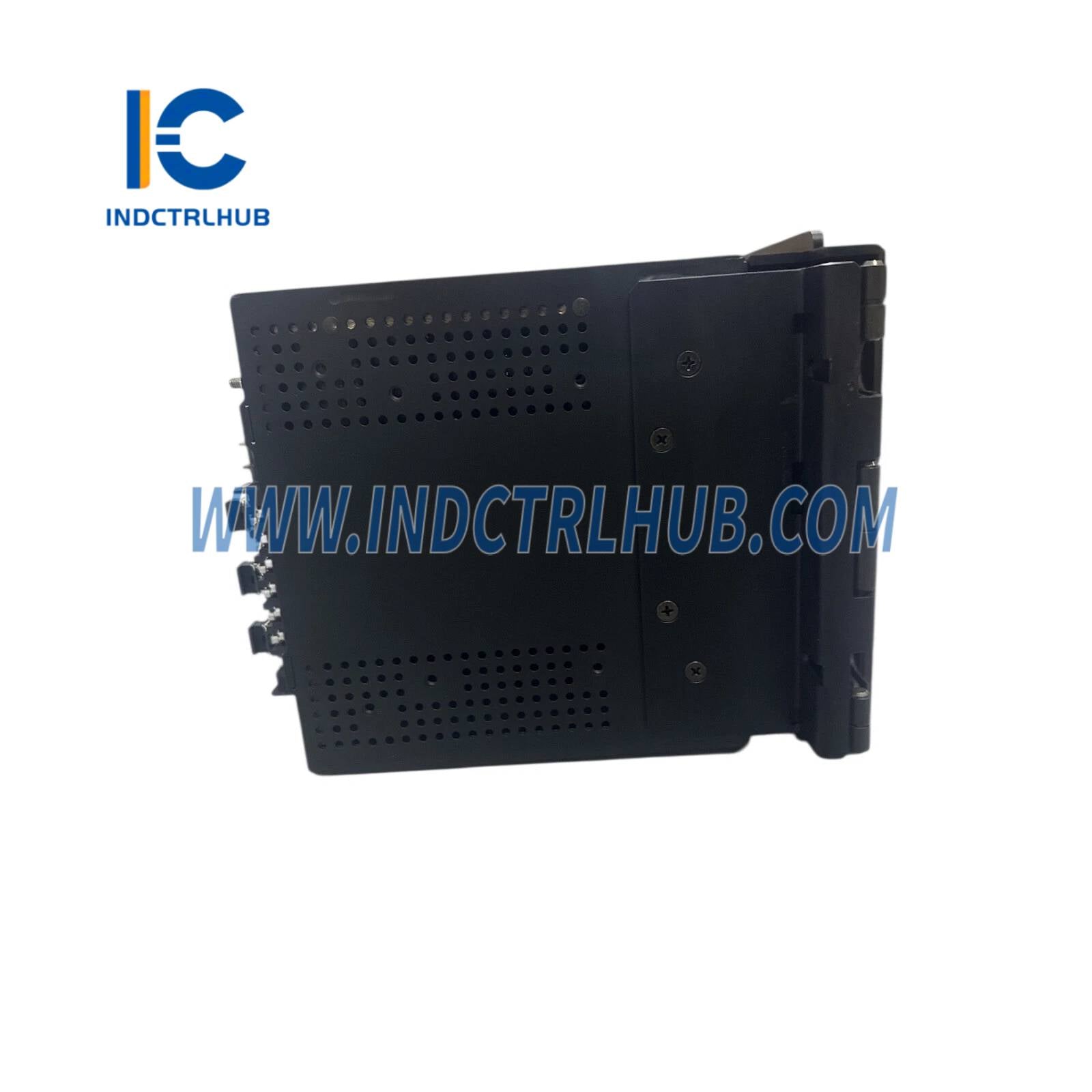

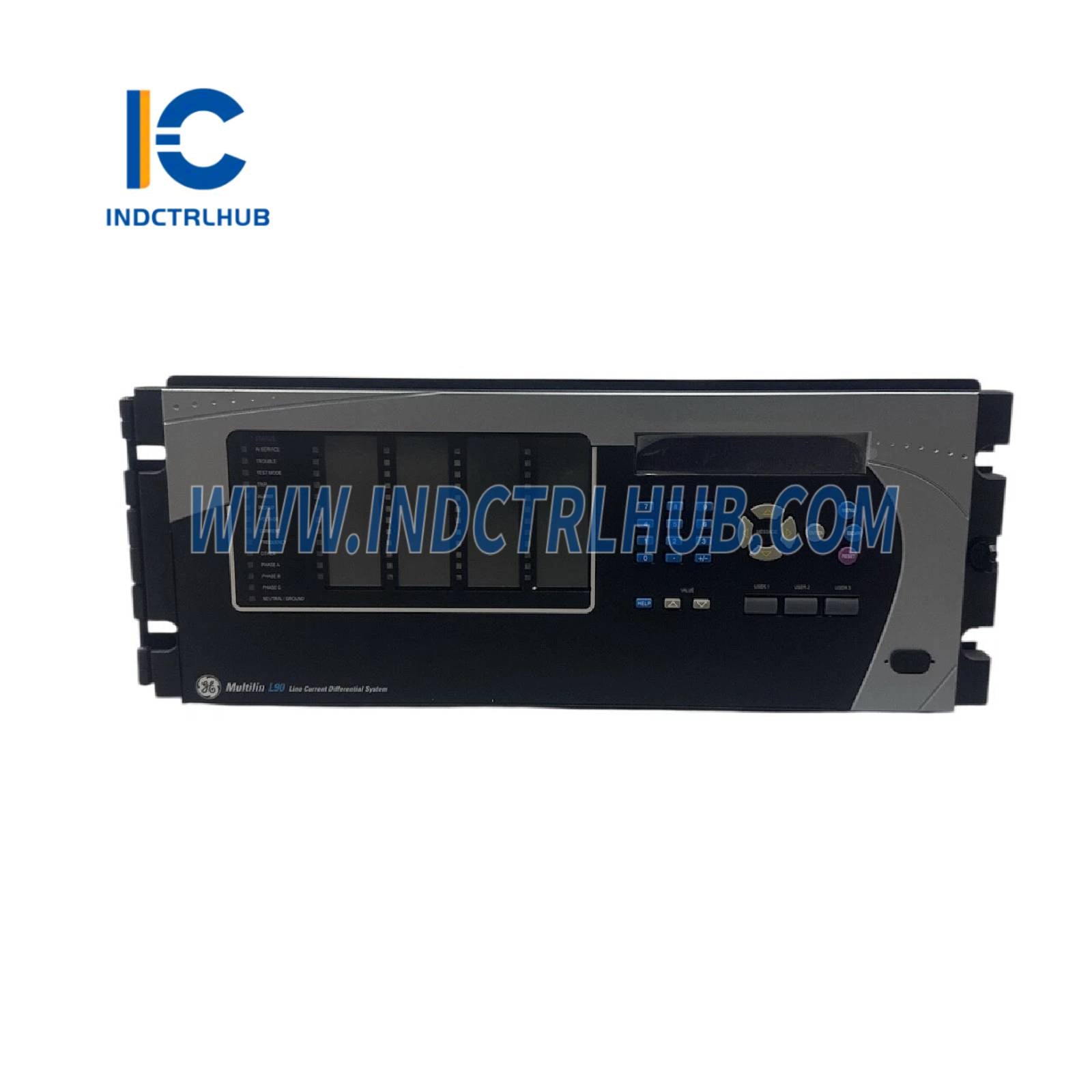

Дифференциальное реле линии General Electric L90-UC3-HKH-F8L-H4D-LXX-N6X-SXX-UXX-W7C серии Multilin
- Производитель: General Electric (ныне под управлением GE Vernova)
- Серия: Multilin L90
- Модель/Номер детали: L90-UC3-HKH-F8L-H4D-LXX-N6X-SXX-UXX-W7C
- Описание: Дифференциальное реле тока линии для защиты линий передачи серии Multilin L90
Обзор
General Electric L90-UC3-HKH-F8L-H4D-LXX-N6X-SXX-UXX-W7C — это дифференциальное реле тока линии из серии Multilin L90, произведённое GE и теперь управляемое GE Vernova. Разработано для высокоскоростной, надёжной и безопасной защиты энергетических систем, обеспечивает продвинутую дифференциальную защиту линий для воздушных линий, подземных кабелей и линий с последовательной компенсацией. Поддерживает широкий спектр применений в генерации, передаче и распределении электроэнергии, предлагая функции измерения, мониторинга и управления в одном устройстве.
Технические характеристики
| Характеристика | Детали |
|---|---|
| Модель | L90-UC3-HKH-F8L-H4D-LXX-N6X-SXX-UXX-W7C |
| Серия | Multilin L90 |
| Тип | Дифференциальное реле тока линии |
| Функция | Высокоскоростная дифференциальная защита линии, дистанционная защита, управление и мониторинг |
| Питание | 125–250 В AC/DC (Высокое напряжение, HKH) |
| ЦПУ | Тип U: RS485 + 10/100BaseT Ethernet, RJ45 (UC3) |
| Входы ТТ/ТН | 8L: 4 ТТ/4 ТН с расширенной диагностикой |
| Цифровые Входы/Выходы | 4D: 8 цифровых входов, 4 выхода Form-C |
| Трансивер | W7C: 1300 нм, одномодовый, ELED, 2 канала |
| Выходы | F8L: 8 быстрых выходов Form-C |
| Аналоговые Входы/Выходы | LXX: Без аналоговых входов/выходов |
| Опции управления | N6X: Управление выключателем с 6 элементами отказа выключателя |
| Опции безопасности | SXX: Стандартная безопасность |
| Пользовательский интерфейс | UXX: Стандартный интерфейс |
| Защитные функции | Дифференциальная защита линии (87L), дистанционная защита (21P/M), защита от замыканий на землю (67N), защита от перегрузки по току (50/51), отказ выключателя (50BF), автопереключатель |
| Измерения | Ток, напряжение, мощность, энергия, частота, гармоники |
| Протоколы связи | IEC 61850, DNP3, Modbus, IEC 60870-5-104 |
| Разъёмы | RJ-45 Ethernet, RS485, клеммные колодки для Входов/Выходов и ТТ/ТН |
| Дисплей | Улучшенная передняя панель с английским дисплеем |
| Крепление | Горизонтальное крепление в 19-дюймовую стойку |
| Рабочая температура | -40°C до +60°C (-40°F до +140°F) |
| Температура хранения | -40°C до +80°C (-40°F до +176°F) |
| Относительная влажность | До 95% (без конденсации) |
| Габариты | Прибл. 48.3 см x 13.3 см x 28.5 см (19.0 x 5.2 x 11.2 дюймов) |
| Вес | Прибл. 7.5 кг (16.5 фунтов) |
| Сертификаты | CE, UL, CSA, IEC |
| Совместимость | Платформа универсальных реле Multilin, программное обеспечение EnerVista |
| Руководство | GEK-113406 (Руководство Multilin L90) |
