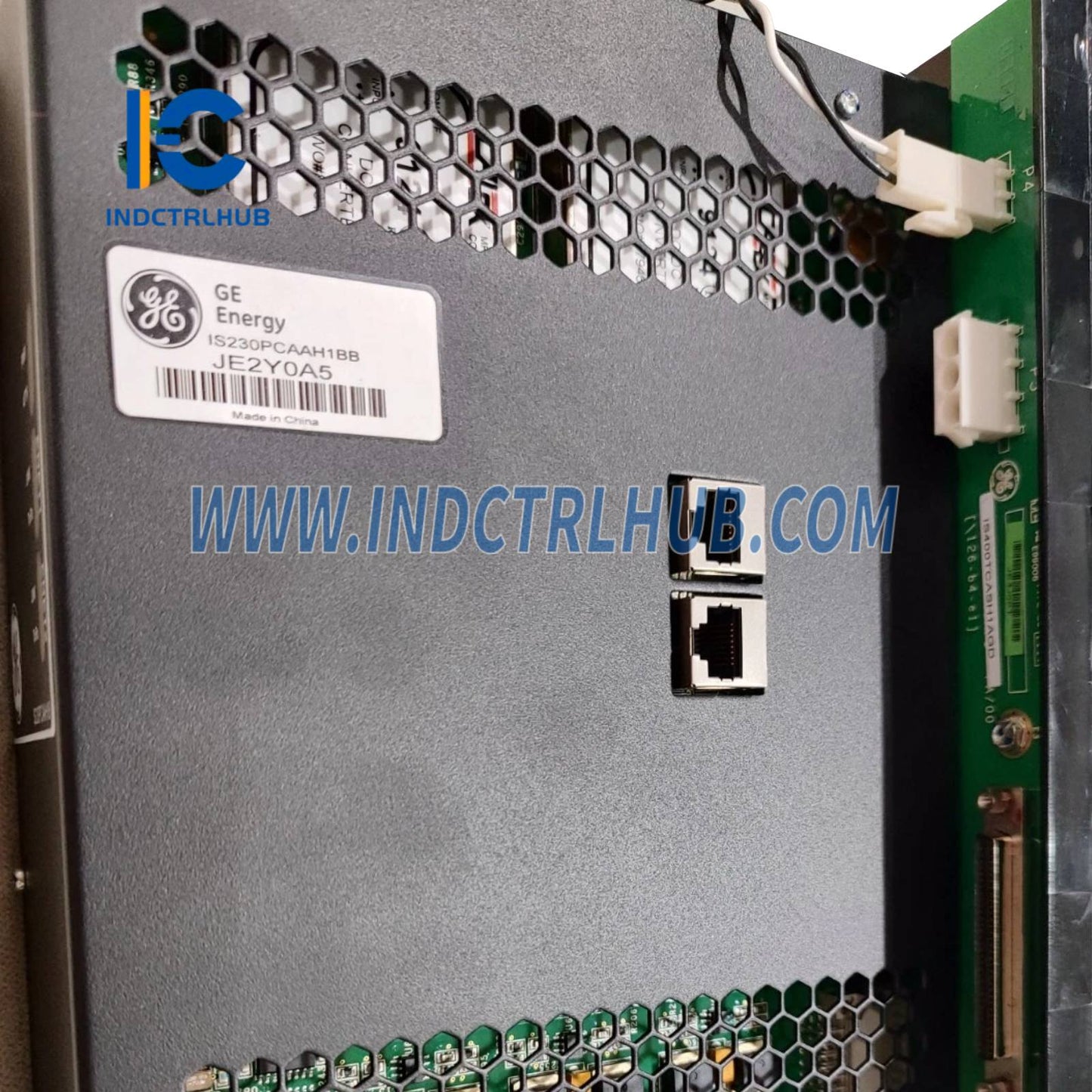

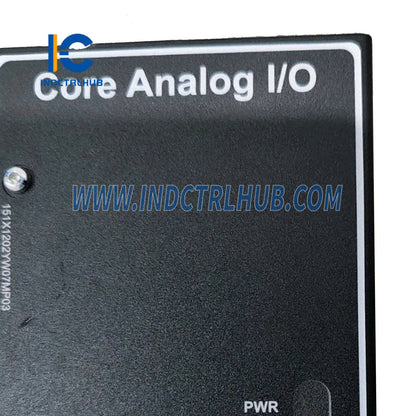

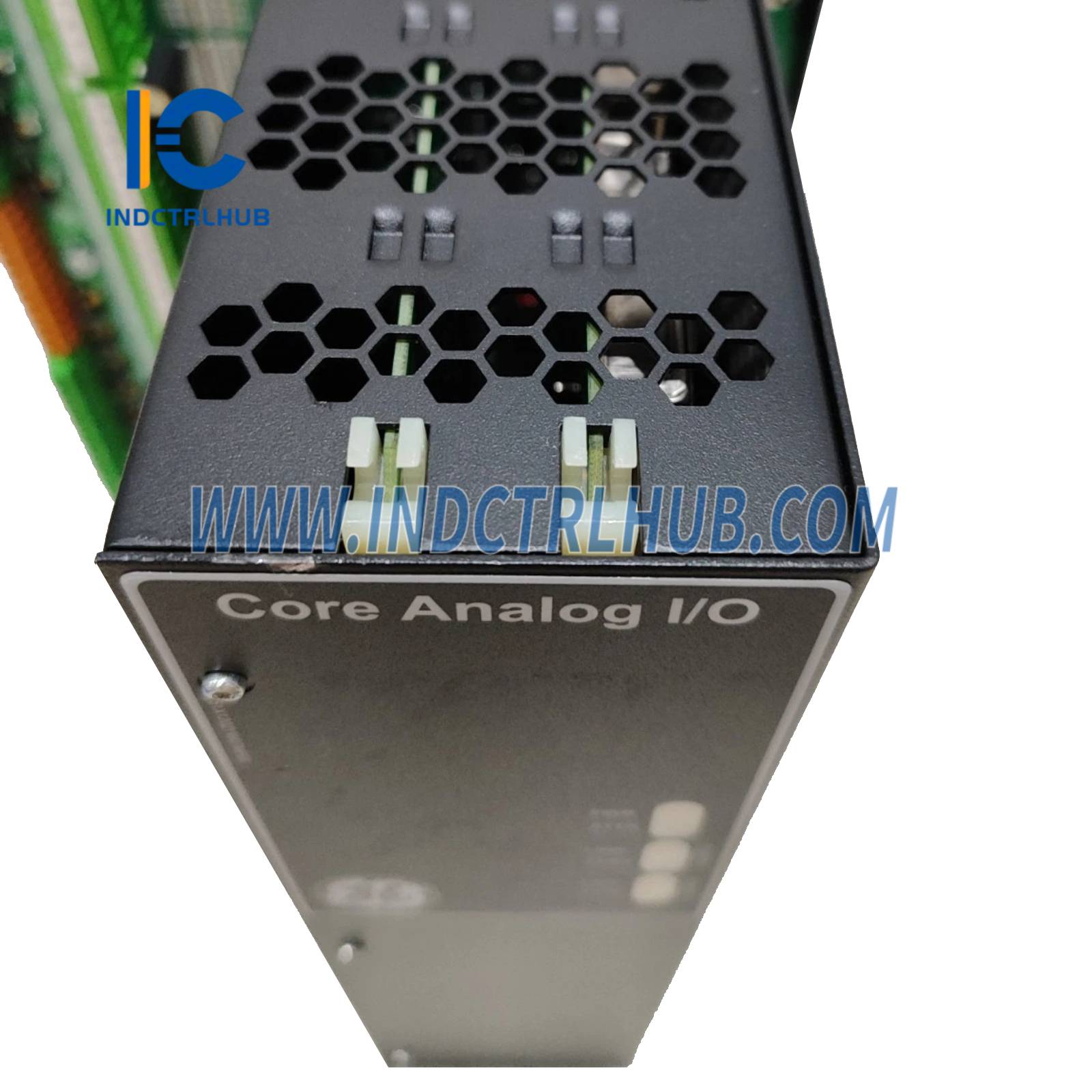

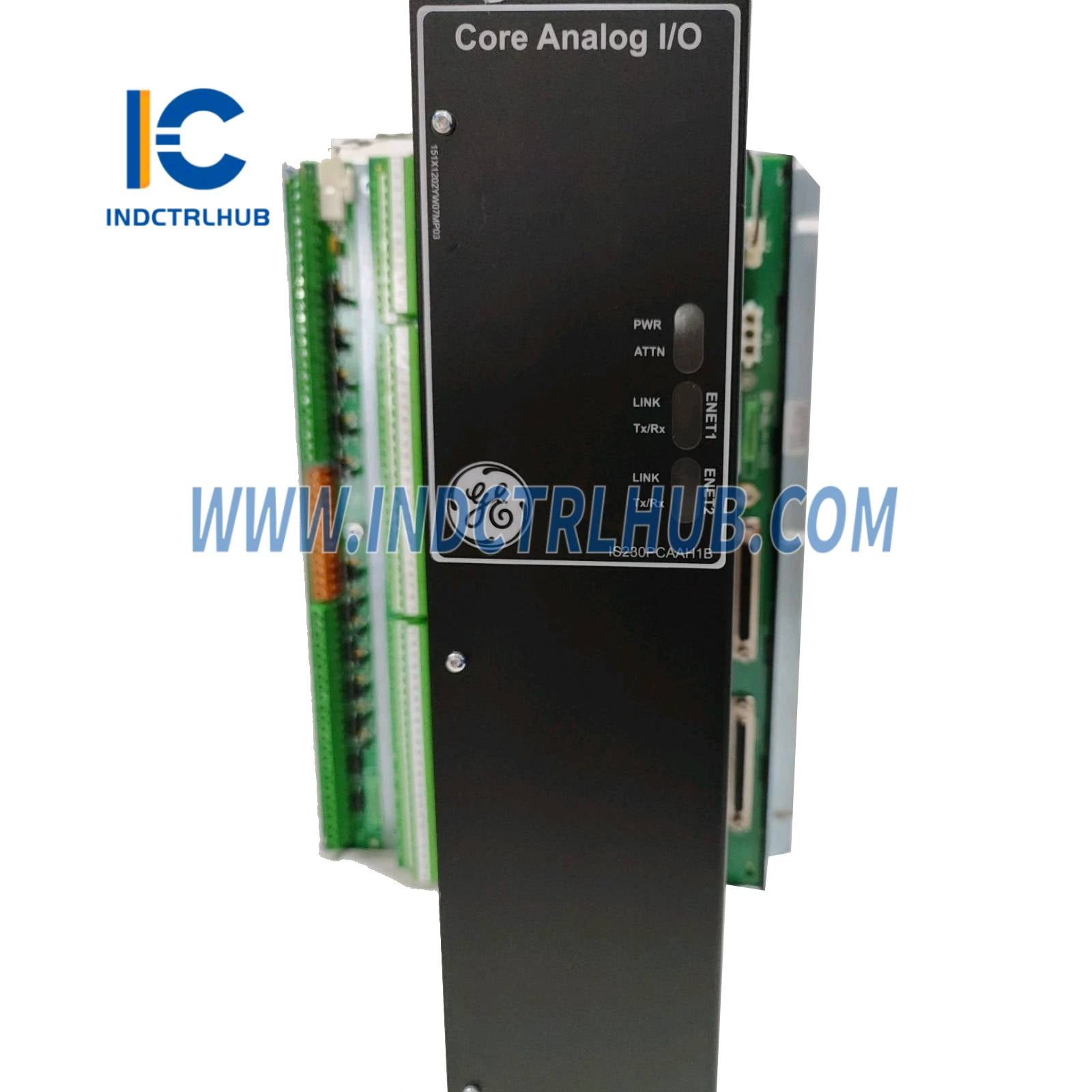

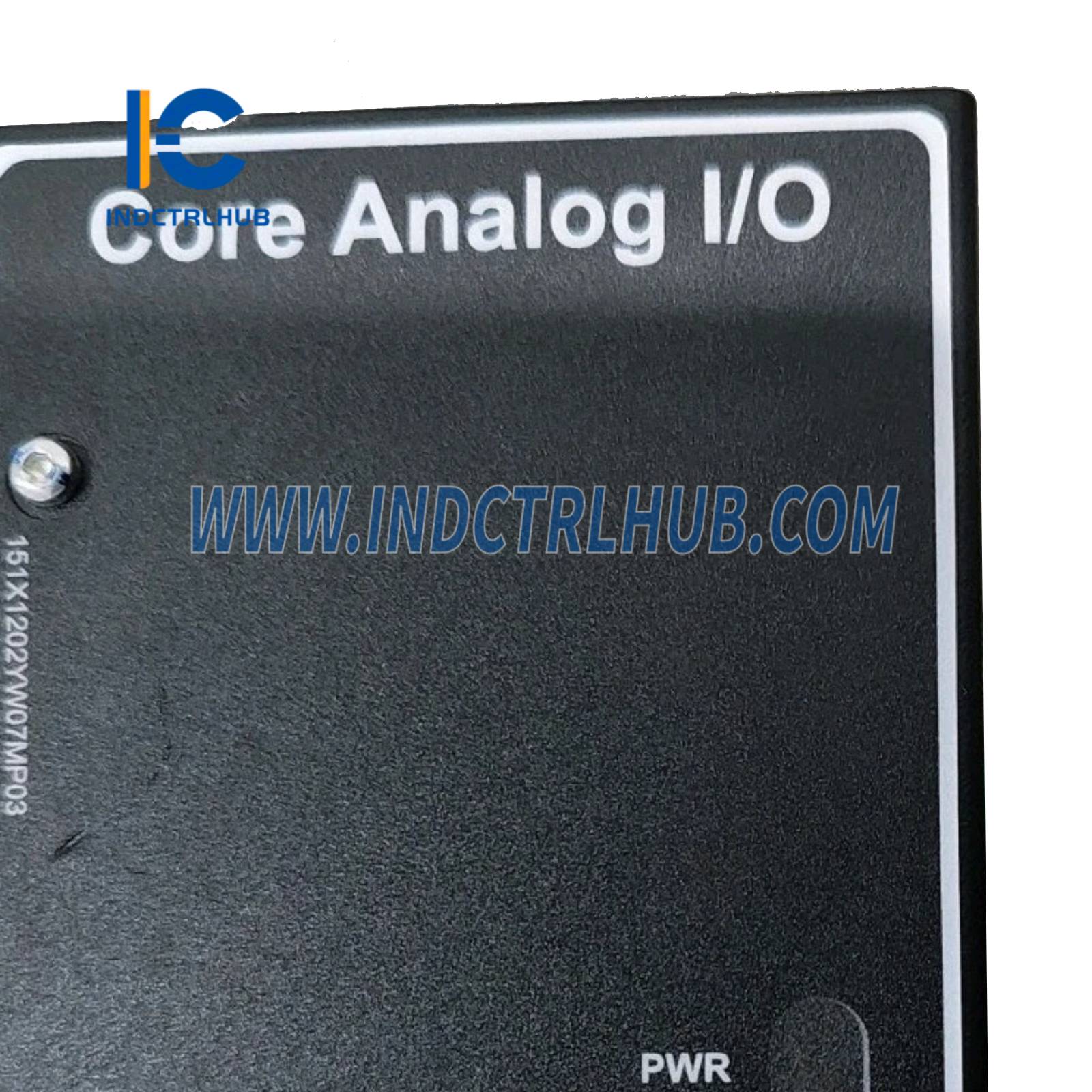

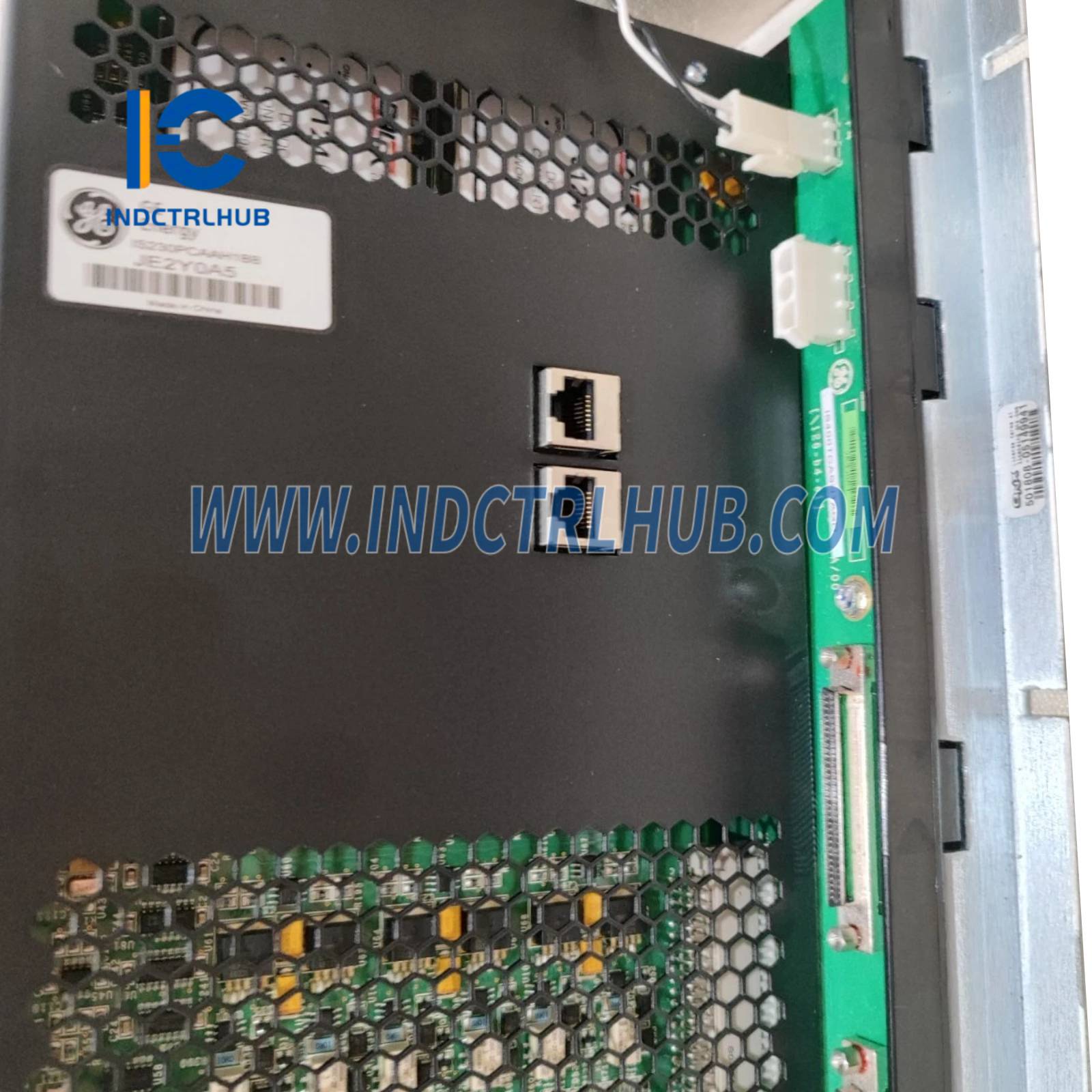

Модуль аналогового ввода/вывода GE IS230PCAAH1B Mark VIe Core
Модуль аналогового ввода/вывода GE IS230PCAAH1B Mark VIe Core
Manufacturer: General Electric
Product No.: IS230PCAAH1B
Condition:В наличии: 1000
Product Type: Модуль аналогового ввода/вывода Mark VIe Core
Product Origin: USA
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months
- Круглосуточная поддержка
- Возврат в течение 30 дней
- Быстрая доставка
Модуль аналогового ввода/вывода ядра General Electric IS230PCAAH1B Mark VIe
- Производитель: General Electric (ныне под управлением GE Vernova)
- Серия: Mark VIe Speedtronic
- Модель/номер детали: IS230PCAAH1B
- Описание: Модуль аналогового ввода/вывода ядра для управления турбиной в системах Mark VIe Speedtronic
Обзор
General Electric IS230PCAAH1B — это модуль аналогового ввода/вывода ядра из серии Mark VIe Speedtronic, произведённый GE и теперь управляемый GE Vernova. Предназначен для промышленной автоматизации, он обрабатывает широкий спектр аналоговых входных и выходных сигналов для систем управления газовыми турбинами, взаимодействуя с датчиками и исполнительными механизмами. Поддерживает конфигурации simplex, dual и Triple Modular Redundant (TMR) и используется в энергетике, нефтегазовой и промышленной сферах для обеспечения точной и надёжной работы турбины.
Технические характеристики
| Характеристика | Детали |
|---|---|
| Модель | IS230PCAAH1B |
| Серия | Mark VIe Speedtronic |
| Тип | Модуль аналогового ввода/вывода ядра (PCAA) |
| Функция | Обработка аналоговых входов/выходов для управления турбиной |
| Входы | 25 каналов (термопары, 4_20 мА, сейсмические, LVDT, частотные импульсы) |
| Выходы | 4_20 мА, 0_200 мА, выходы сервопривода |
| Точность | ±0,50% для входов 0_10 В постоянного тока, ±1,00% для возбуждения LVDT, ±3,50% для выхода сервопривода |

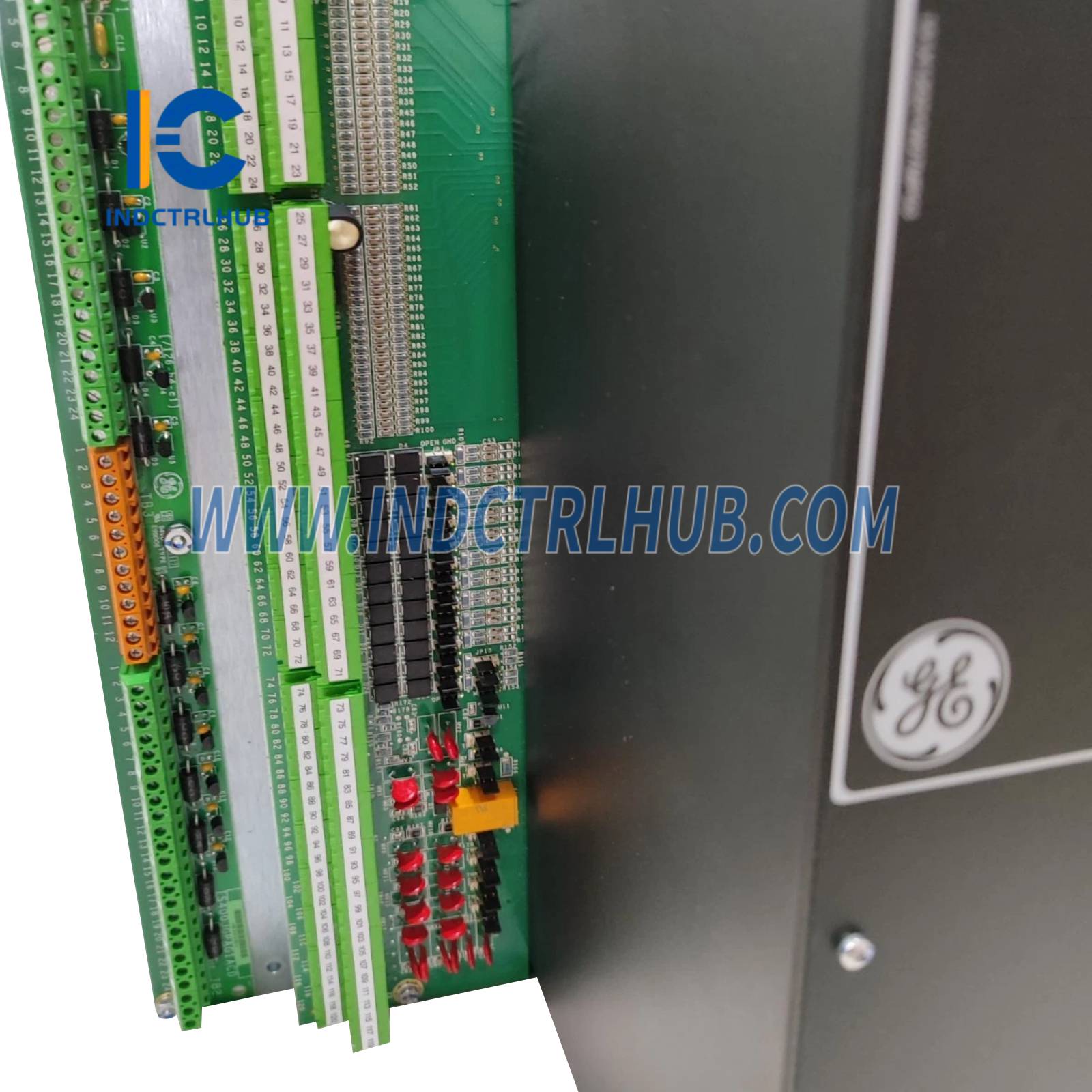

| Совместимые клеммные платы | TCAS, TCAT (например, IS200TCASH1A, IS200TCATH1A) |

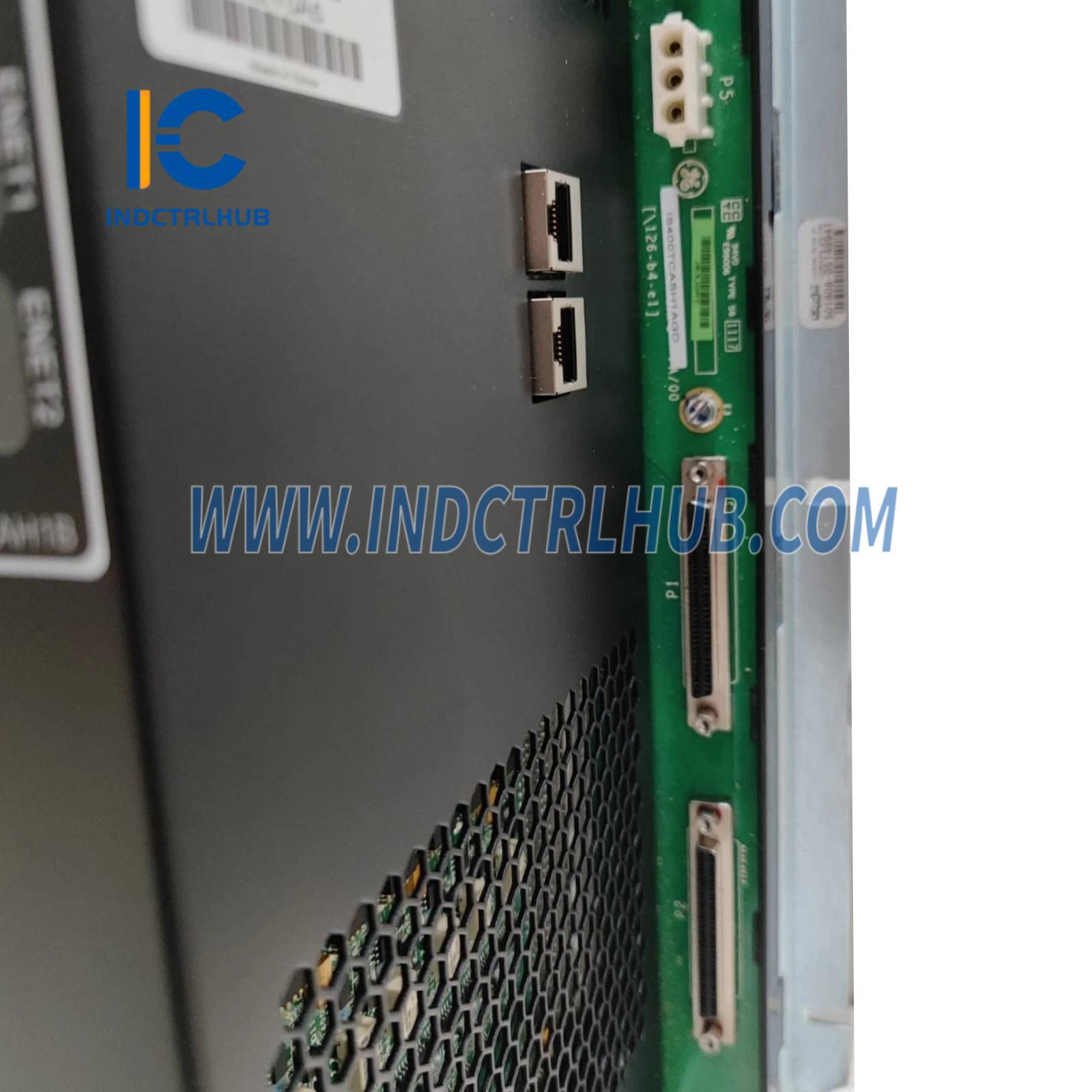

| Разъёмы | Двойные 68-контактные разъёмы (P1, P2) для TCAT, двойные Ethernet-порты RJ-45 (IONet), P4 для питания JGPA, P5 для входа питания |
| Связь | Ethernet (IONet) с протоколами ControlST |
| Питание | 28 В постоянного тока ±5%, подаётся системой Mark VIe |
| Защита сигналов | Подавление перенапряжений, фильтрация ЭМИ |
| Компоненты | Технология поверхностного монтажа, четыре печатные платы (плата процессора, две платы ввода/вывода, клеммная плата) |
| Потребление энергии | Около 1_2 А при 28 В постоянного тока (типично для модулей Mark VIe, не указано публично) |
| Размеры | 33,02 см x 17,8 см x 7,87 см (13,0 x 7,0 x 3,1 дюйма) |
| Покрытие | Конформное покрытие для защиты от окружающей среды |
| Маркировка платы | Логотип GE, IS230PCAAH1B, код 6BA01 |
| Рабочая температура | -30°C до +65°C (-22°F до +149°F) |
| Температура хранения | -40°C до +85°C (-40°F до +185°F) |
| Относительная влажность | 5% до 95% (без конденсации) |
| Вес | Около 0,5 кг (1,1 фунта) |
| Крепление | Закрепляется на TCAT/JGPA винтами с ручной затяжкой, опциональное изолированное заземление экрана |
| Сертификаты | CE, UL, CSA, Класс I Div 2 |
| Совместимость | Система управления турбиной Mark VIe/Mark VIeS, программное обеспечение ToolboxST |
| Руководство | GEH-6721L |
_
