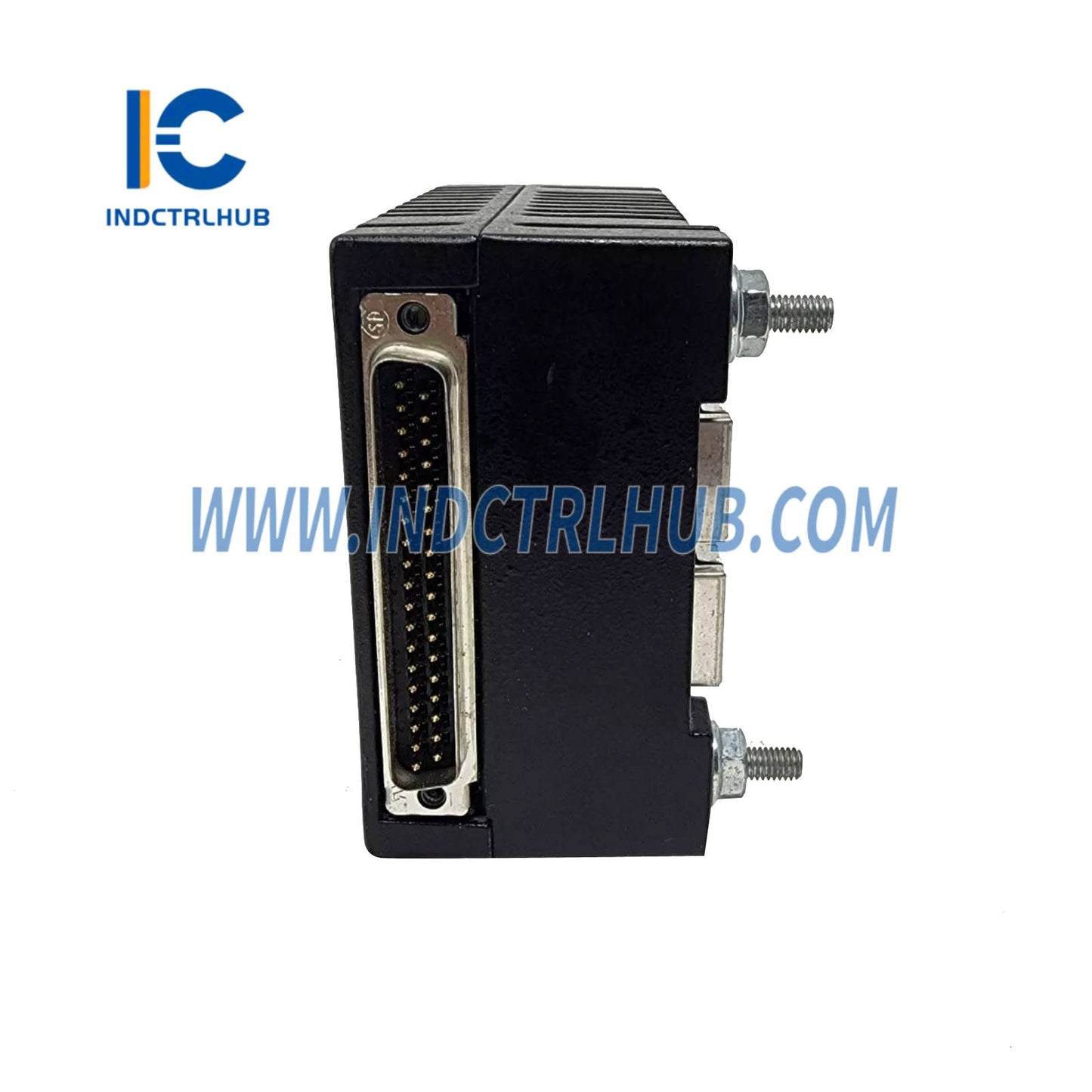

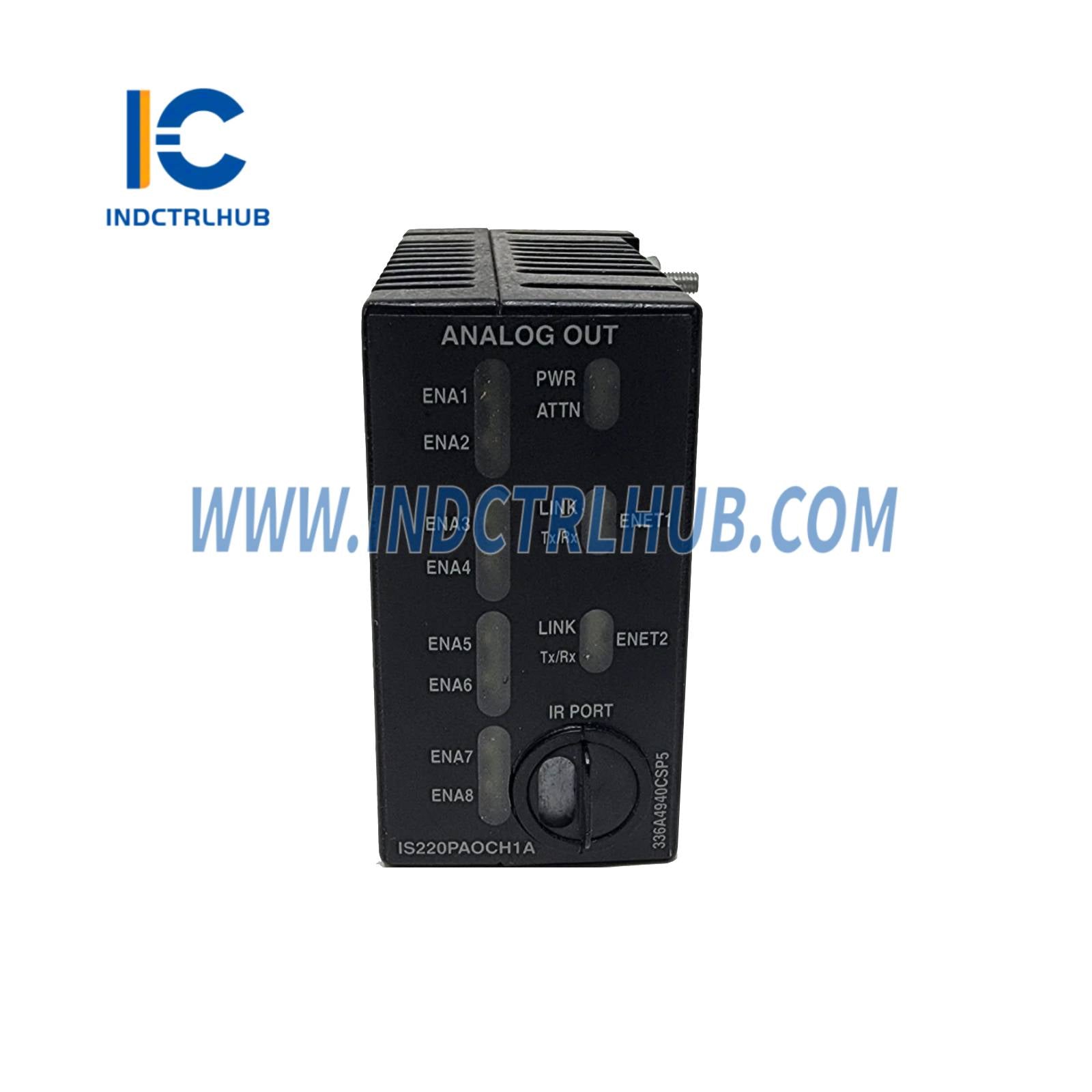

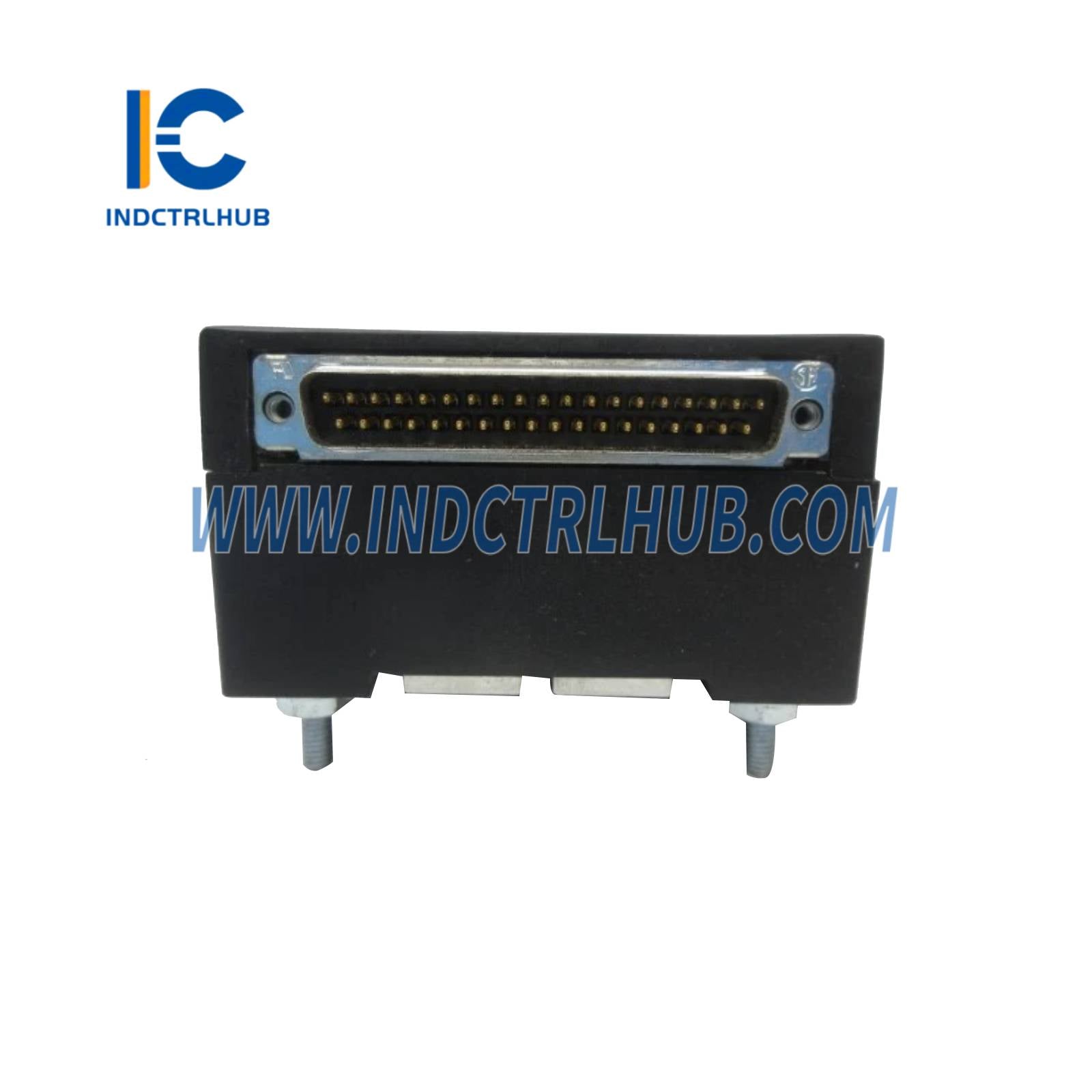

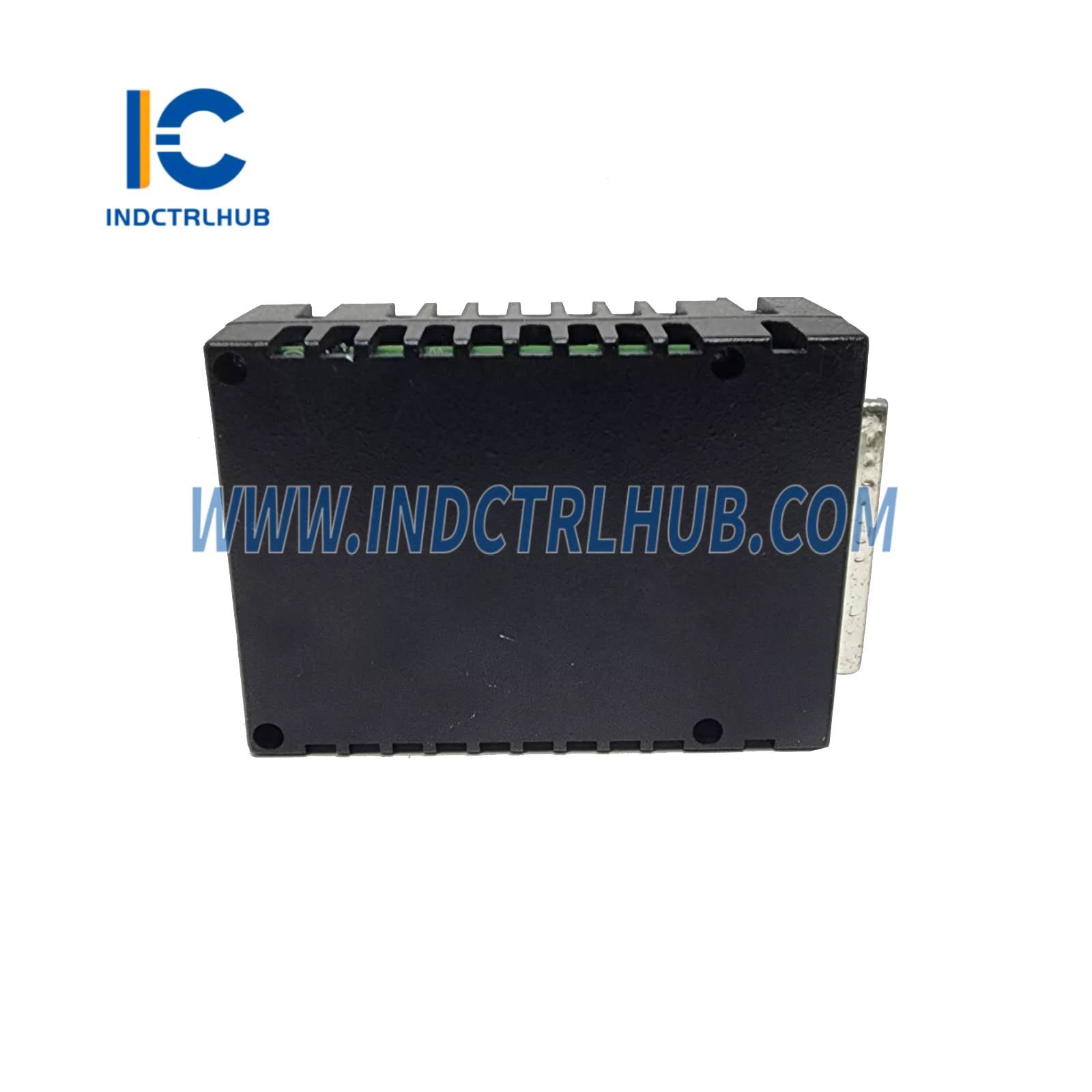

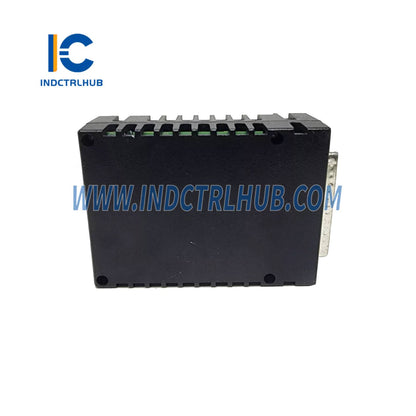

General Electric IS220PAOCH1A Mark VIe аналоговый выходной I/O пакет
- Производитель: General Electric (теперь под управлением GE Vernova)
- Серия: Mark VIe Speedtronic
- Модель/номер детали: IS220PAOCH1A
- Описание: Аналоговый выходной I/O пакет для управления турбиной в системах Mark VIe Speedtronic
Обзор
General Electric IS220PAOCH1A — аналоговый выходной I/O пакет из серии Mark VIe Speedtronic, произведенный GE и теперь управляемый GE Vernova. Предназначен для промышленной автоматизации, обеспечивает точные аналоговые выходные сигналы для управления приводами и другими устройствами в системах газовых, паровых и ветровых турбин. Поддерживает как простую, так и тройную модульную избыточность (TMR) и используется в энергетике, нефтегазовой отрасли и возобновляемой энергетике для обеспечения надежной и эффективной работы турбин.
Технические характеристики
| Спецификация | Детали |
|---|---|
| Модель | IS220PAOCH1A |
| Серия | Mark VIe Speedtronic |
| Тип | Аналоговый выходной I/O пакет (PAOC) |
| Функция | Обеспечивает аналоговые выходные сигналы для устройств управления турбиной |
| Аналоговые выходы | 8 каналов, 4–20 мА или 0–200 мА (настраиваемые) |
| Выходная нагрузка | До 750 Ом для 4–20 мА, 50 Ом для 0–200 мА |
| Совместимые клеммные платы | STAOH1A, STAOH2A, TBAOH1C |

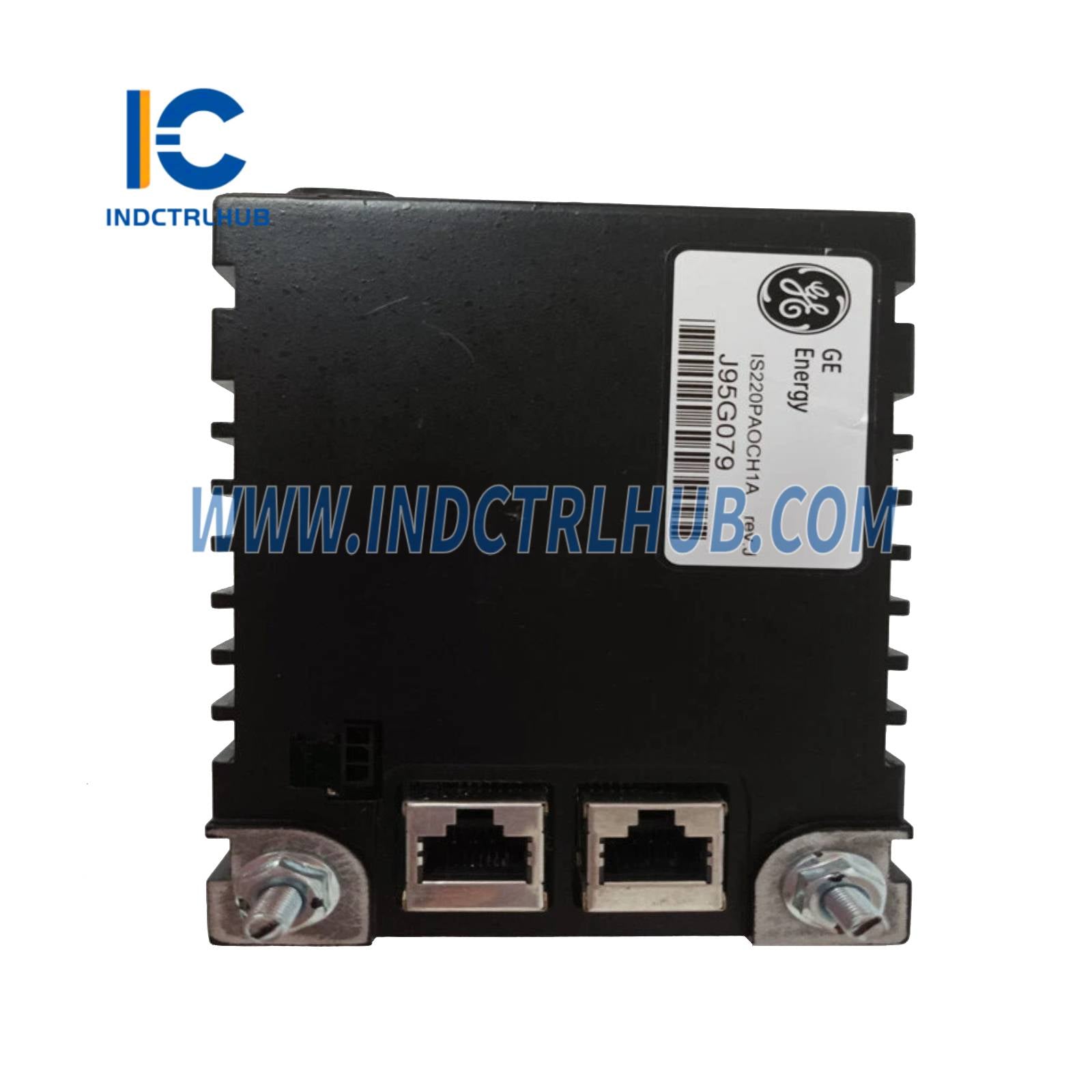

| Разъёмы | Два порта Ethernet RJ-45 (IONet), многоконтактные разъемы для клеммных плат |
| Связь | Ethernet (IONet) с протоколами ControlST |
| Источник питания | Номинальное напряжение 28 В постоянного тока (диапазон 18–32 В постоянного тока), подается системой Mark VIe |
| Защита сигнала | Подавление перенапряжений, фильтрация ЭМИ |
| Компоненты | Технология поверхностного монтажа, микропроцессоры, интегральные схемы, резисторы, конденсаторы |
| Потребление энергии | Прибл. 1–2 А при 28 В постоянного тока (типично для I/O пакетов Mark VIe, не указано публично) |
| Размеры | Прибл. 8,3 см x 16,5 см x 5,6 см (3,3 x 6,5 x 2,2 дюйма) |
| Покрытие | Конформное покрытие для защиты от воздействия окружающей среды |

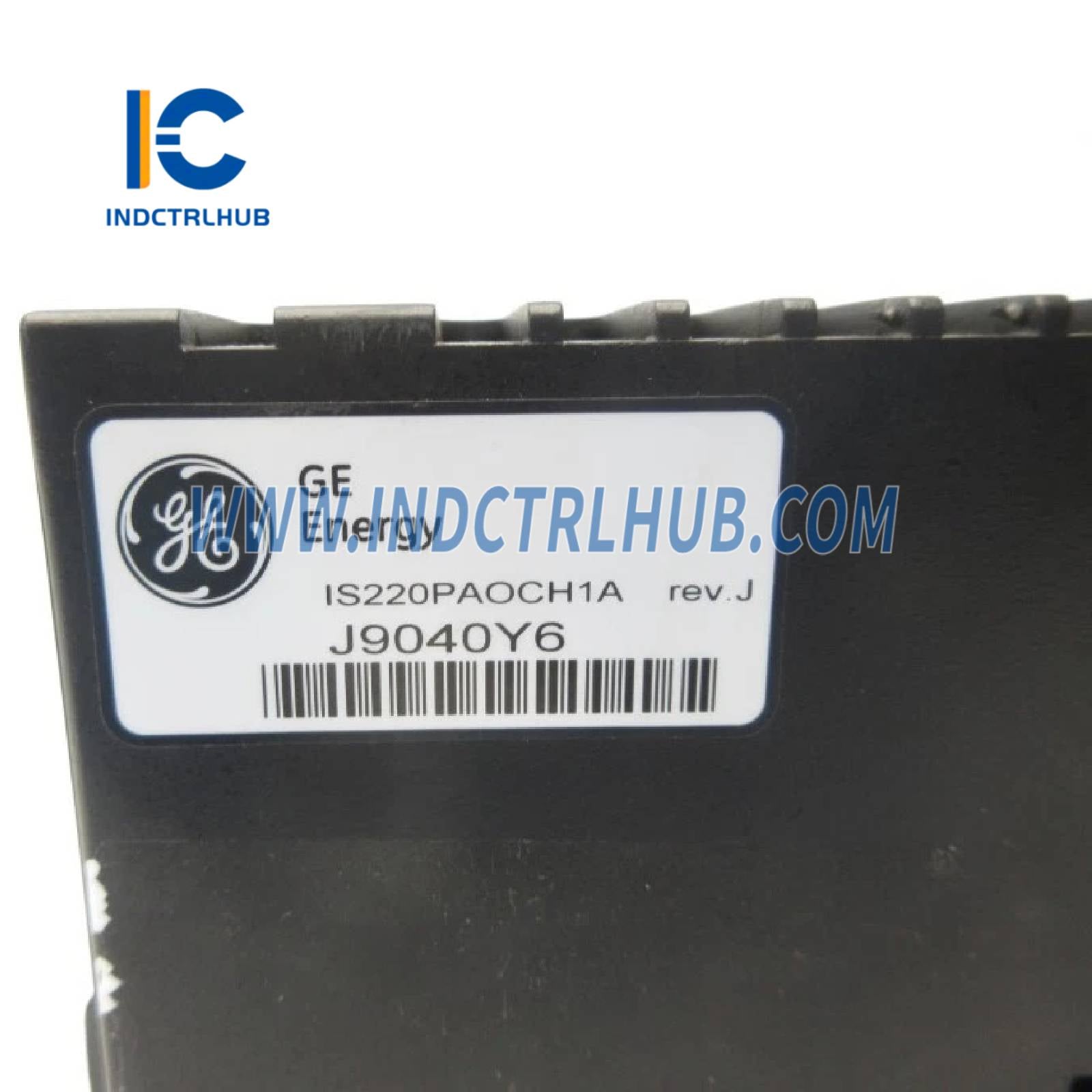

| Маркировка платы | GE logo, IS220PAOCH1A, 6BA01 code |
| Рабочая температура | -30°C до +65°C (-22°F до +149°F) |
| Температура хранения | -40°C до +85°C (-40°F до +185°F) |
| Относительная влажность | 5% до 95% (без конденсации) |
| Вес | Прибл. 0,45 кг (1,0 фунта) |
| Монтаж | Подключается к совместимым клеммным платам (STAOH1A, STAOH2A, TBAOH1C) |
| Сертификаты | CE, UL, CSA, Класс I Div 2 |
| Совместимость | Система управления турбиной Mark VIe/Mark VIeS, программное обеспечение ToolboxST |
| Руководство | GEH-6721L |
