| Спецификация |
Детали |
| Модель |
IS200WROBH1A |
| Серия |
Mark VIe Speedtronic |
| Тип |

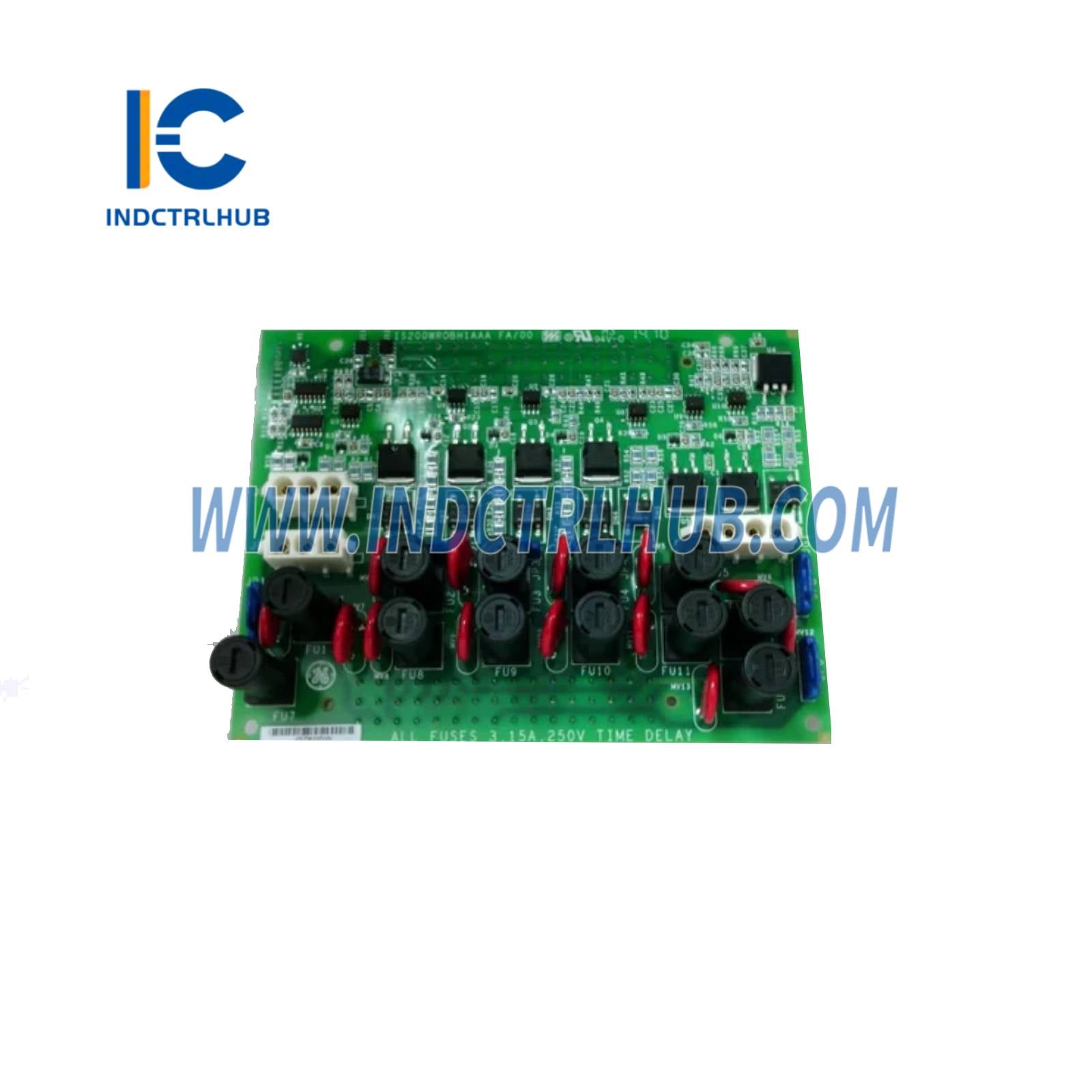

Плата контроля питания реле (WROB) |
| Функция |
Обеспечивает распределение питания с предохранителями и контролем для выходов реле |
| Предохранители |
12 предохранителей, 3,15 A, 500 VAC/400 VDC (LITTELFUSE 04773.15MXP) |
| Режимы резервирования |
Простая, резервная, тройная модульная резервированная (TMR) |
| Совместимые платы |
Клеммные платы TDBS, TDBT, SRLY |
| Совместимость пакета ввода/вывода |
PDIO (IS220PDIOH1A) для Mark VIe |
| Разъёмы |
Многоконтактные разъемы для плат TDBS, TDBT, SRLY, клеммные колодки для распределения питания |
| Защита сигнала |
Подавление переходных напряжений с помощью металлооксидного варистора (MOV) |
| Компоненты |
Технология поверхностного монтажа, резисторы, транзисторы, конденсаторы, предохранители |
| Потребление энергии |
Прибл. 1–2 А при 5 В постоянного тока (типично для модулей Mark VIe, не указано публично) |
| Размер платы |
10,16 см в ширину x 33,02 см в высоту (4 x 13 дюймов) |
| Покрытие |
Конформное покрытие для защиты от воздействия окружающей среды |

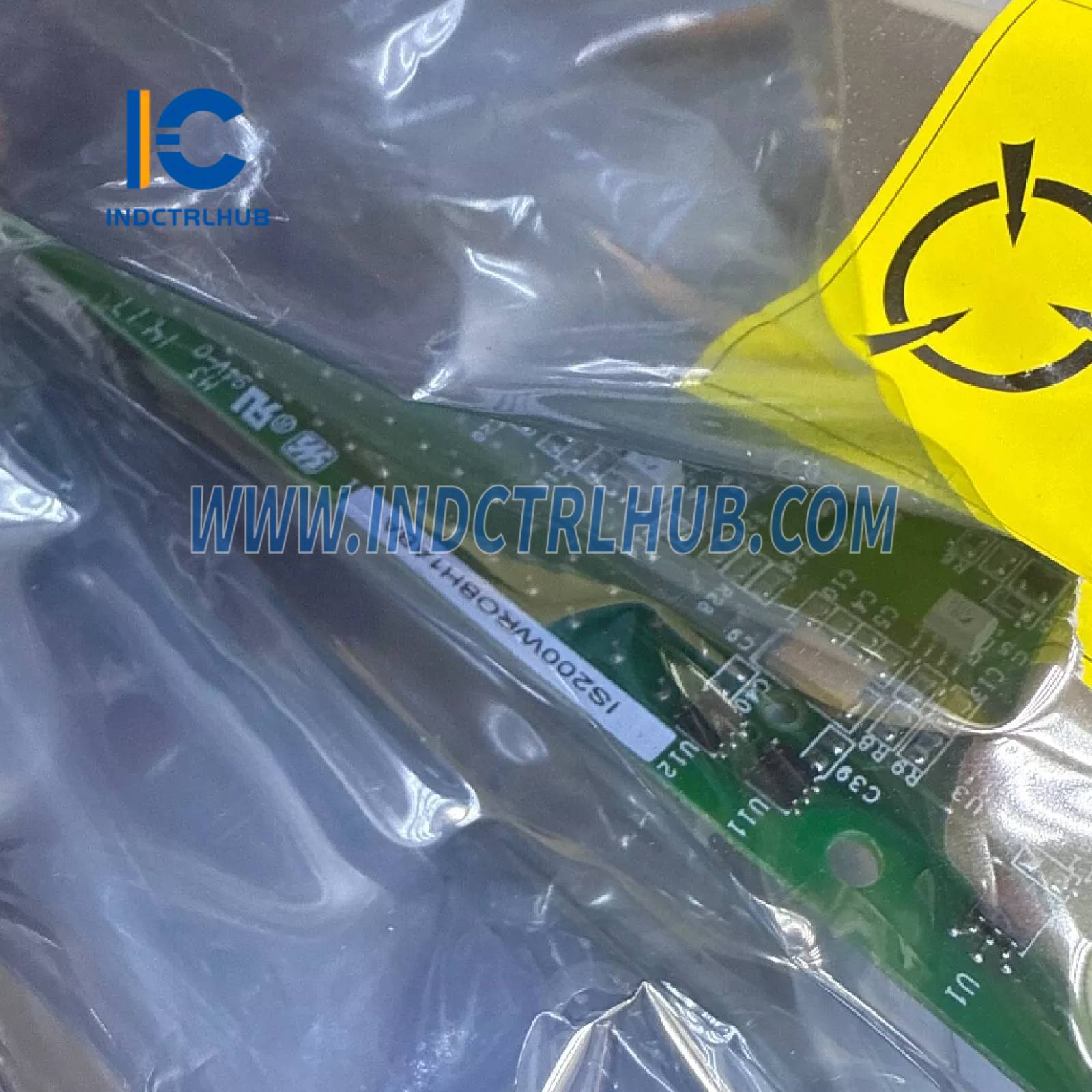

| Маркировка платы |
GE logo, IS200WROBH1A, 6BA01 code |
| Рабочая температура |
-30°C до +65°C (-22°F до +149°F) |
| Температура хранения |
-40°C до +85°C (-40°F до +185°F) |
| Относительная влажность |
5% до 95% (без конденсации) |
| Вес |
Прибл. 0,5 кг (1,1 фунта) |
| Монтаж |
Крепится к платам TDBS, TDBT или SRLY, 3 изолированных заводских отверстия |
| Сертификаты |
CE, UL, CSA, Класс I Div 2 |
| Совместимость |
Система управления турбиной Mark VIe, программное обеспечение ToolboxST |
| Руководство |
GEH-6721L |
