| Характеристика |
Детали |
| Модель |
IC754VSI12CTD |
| Серия |
QuickPanel View |
| Тип |
Интерфейс человек-машина (HMI), операторский интерфейс |
| Дисплей |
12-дюймовый цветной TFT LCD, 800 x 600 пикселей (SVGA) |
| Цвета |
65 536 цветов |
| Сенсорный экран |
Резистивный, 12-битный, 800 x 600 ячеек (после калибровки) |
| Подсветка |
LED, яркость 400 кд/м² |
| Процессор |
Intel XScale PXA270, 520 МГц |
| Операционная система |
Microsoft Windows CE |
| Память |
32 МБ DRAM, 32 МБ Flash, 128 КБ SRAM (с батарейным питанием) |

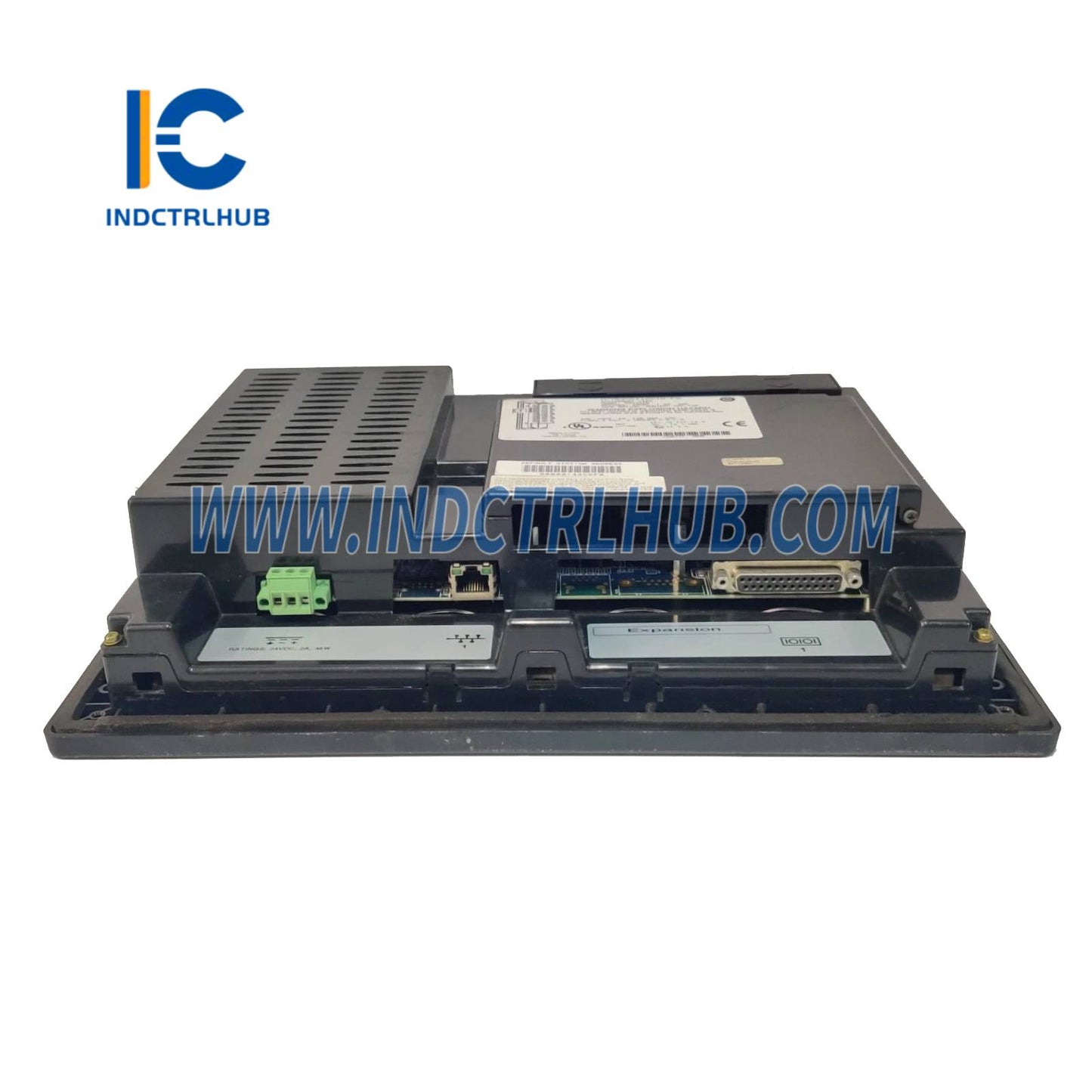

| Порты связи |
1x RS-232/RS-485 комбинированный (COM1, DB25), 1x Ethernet (10/100 Мбит/с, RJ-45) |
| Поддерживаемые протоколы |
Серийные: SNP, Modbus RTU; Ethernet: SRTP, Modbus TCP |
| Расширение |
1x порт CompactFlash (CF) Тип 2 |
| Питание |
12 или 24 В постоянного тока ±20%, макс. 48 Вт |
| Потребление энергии |
≤48 Вт |
| Светодиодные индикаторы |
Питание (зелёный/красный), программируемый триколор (зелёный/красный/янтарный) |
| Передняя панель |
Алюминиевый ободок, полиэстеровая мембрана |
| Класс защиты корпуса |
IP65 (при правильной установке) |
| Рабочая температура |
0°C до +50°C (32°F до +122°F) |
| Температура хранения |
-20°C до +60°C (-4°F до +140°F) |
| Относительная влажность |
10% до 85% (без конденсации) |
| Вес |
Прибл. 3,2 кг (7 фунтов), 4,5 кг (10 фунтов) с упаковкой |
| Размеры |
316 x 241 x 68 мм (12.44 x 9.49 x 2.68 дюймов) |
| Выемка для панели |
302 x 228 мм (11.89 x 8.98 дюймов) |
| Крепление |
Крепление на панель с монтажными скобами |
| Сертификаты |
CE, UL, CSA, Class I Div 2 |
| Программное обеспечение |
Proficy View-Machine Edition (версия 5.0 или новее) |
