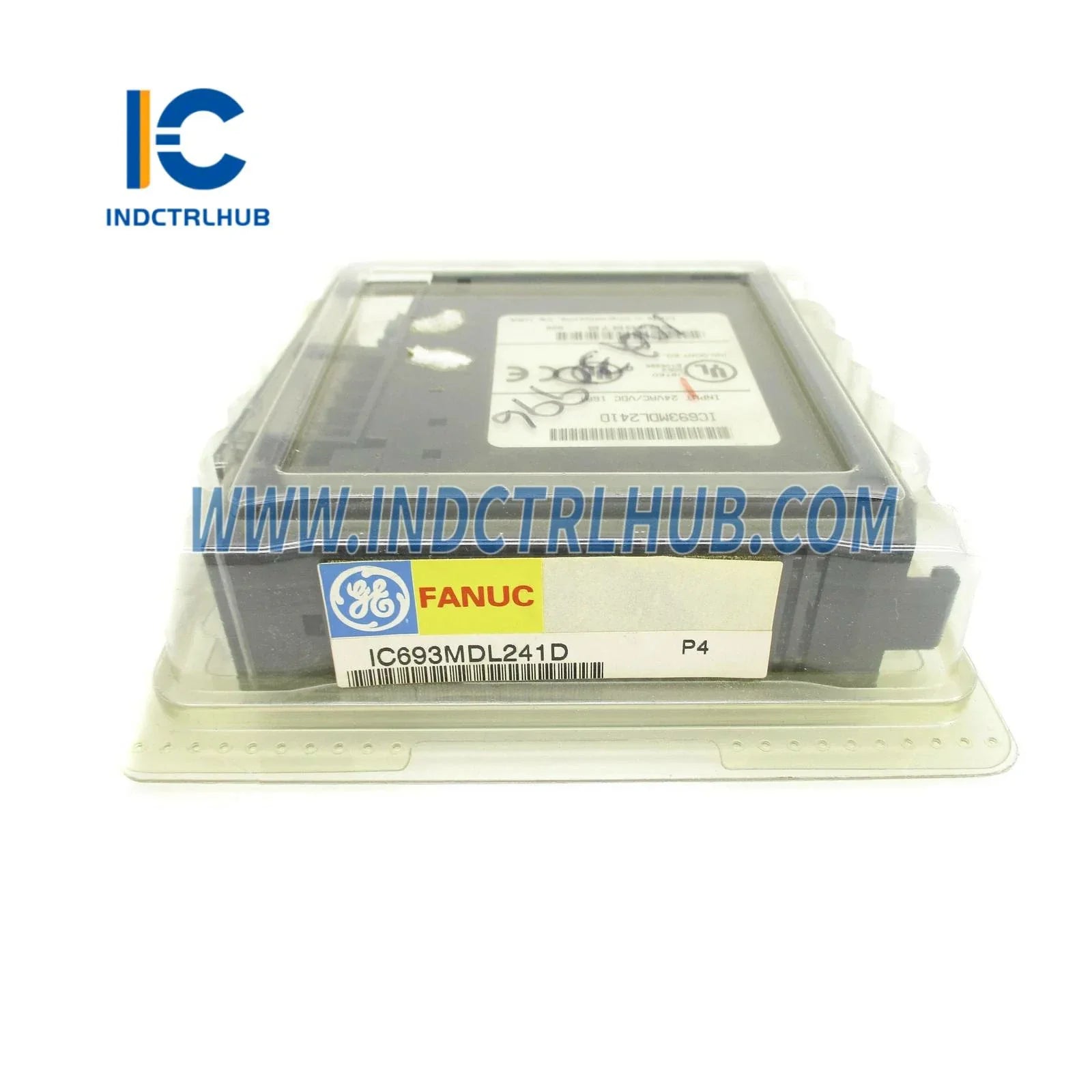

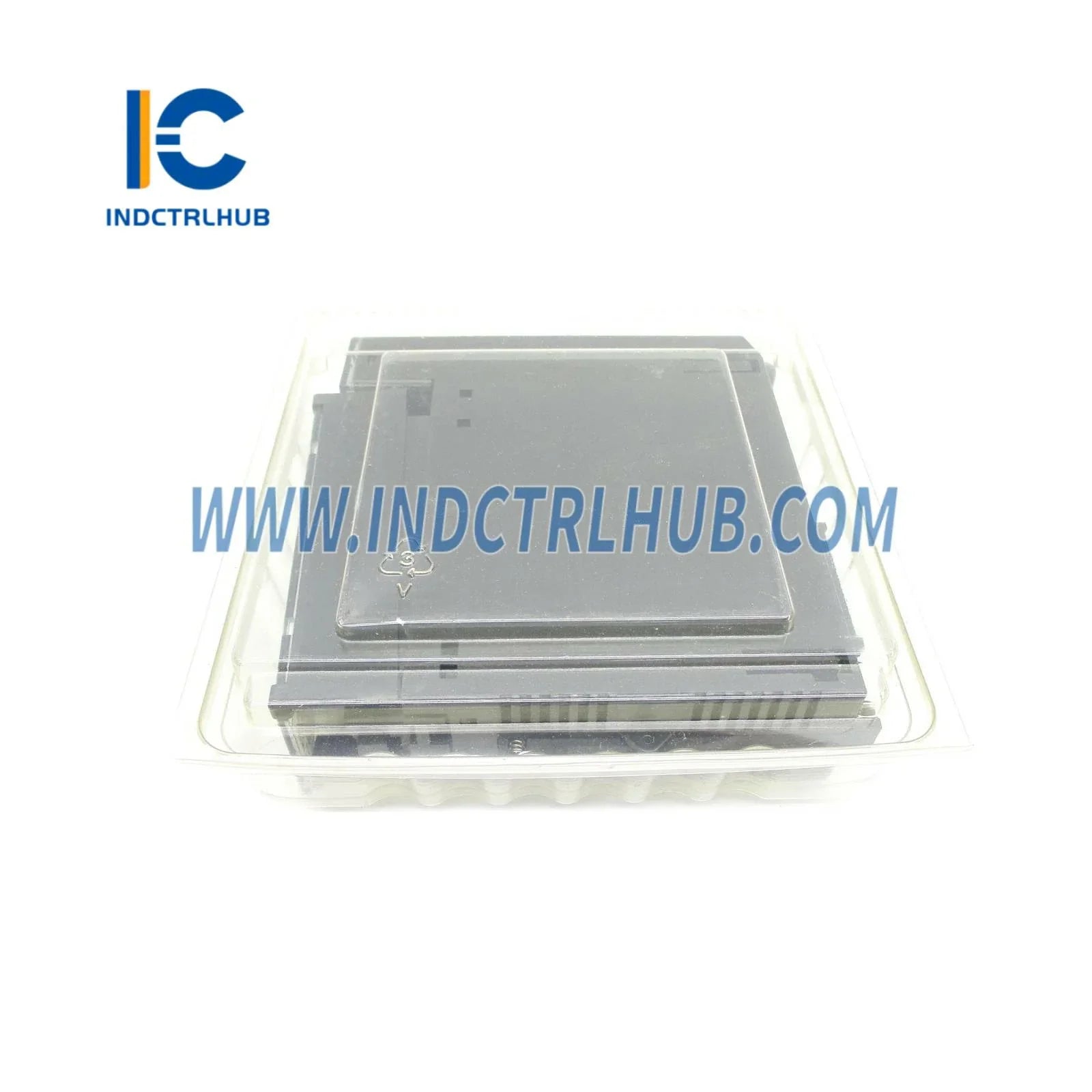

GE Fanuc IC693MDL241 240VAC модуль дискретных входов для серии 90-30
GE Fanuc IC693MDL241 — это надёжный 16-точечный модуль дискретных входов, специально разработанный для мониторинга сигналов 240VAC в системах программируемых логических контроллеров серии 90-30. Этот высоковольтный AC входной модуль позволяет напрямую взаимодействовать с промышленным оборудованием, работающим на уровне сетевого напряжения, устраняя необходимость во внешней обработке сигналов во многих приложениях.
Технические характеристики
| Технические характеристики | Значение |
|---|---|
| Каталожный номер | IC693MDL241 |
| Входные точки | 16 дискретных AC входов |
| Диапазон напряжения | 187-264VAC (номинальное 240VAC) |
| Частота | 47-63Hz |
| Входной ток | Типичный ток 10 мА на точку |
| Порог включения | >150VAC |
| Порог отключения | <75VAC |
| Время отклика | Типичное время отклика 20 мс |
| Изоляционное напряжение | Постоянная изоляция 1500VAC |
| Рабочая температура | 0°C до 60°C (32°F до 140°F) |
Особенности конструкции и преимущества
В отличие от низковольтных DC входных модулей, IC693MDL241 принимает прямое подключение к 240VAC цепям управления, обычно встречающимся в пускателях двигателей, контакторах и промышленном оборудовании. Эта возможность упрощает проводку и снижает количество компонентов за счёт исключения промежуточных реле или преобразователей напряжения.
Модуль бесшовно интегрируется в GE IC693CHS397 5-слотовые модульные базовые платы и более крупные конфигурации серии 90-30. Каждый входной канал обеспечивает изоляцию 1500VAC между полевыми цепями и шиной ПЛК, гарантируя целостность системы даже в электрически шумных промышленных условиях.
Промышленные применения
Центры управления двигателями: Контролируйте вспомогательные контакты контакторов, состояние реле перегрузки и положения автоматических выключателей в установках MCC. Возможность входа 240VAC позволяет напрямую подключаться к вторичным обмоткам трансформаторов управления без дополнительного интерфейсного оборудования.
Мониторинг распределения электроэнергии: Отслеживайте состояние распределительных щитов, положения переключателей и выходы защитных реле в системах распределения электроэнергии. Используйте вместе с IC200PWR102 120/240VAC источниками питания для полной интеграции высоковольтных систем.
Интерфейс технологического оборудования: Подключение к концевым выключателям, переключателям давления и регуляторам температуры, работающим на сетевых напряжениях, в химической переработке, водоочистке и производственных предприятиях.
Конфигурация системы и интеграция
Установка требует монтажа IC693MDL241 в совместимую базовую пластину Series 90-30 вместе с встроенным процессором GE IC693CPU313 или аналогичным модулем процессора. Модуль потребляет минимальную мощность от шины, обеспечивая при этом полное отображение состояния через индивидуальные светодиодные индикаторы для каждой точки входа.
Для распределённых архитектур управления комбинируйте этот модуль AC входа с модулями удалённого сканера I/O IC697BEM733 для расширения возможностей мониторинга по нескольким зонам оборудования. При построении смешанных конфигураций I/O дополняйте модулями входа 24VDC IC200MDL640 для приёма низковольтных сигналов.
Управление выходом может осуществляться через цифровые выходные модули IC200MDL741, создавая полные решения для мониторинга и управления. Для сложных требований обработки выгодна интеграция с программируемыми сопроцессорными модулями IC693PCM301.
Лучшие практики установки
Установите модуль в доступные слоты базовой пластины, обеспечивая правильное расстояние для рассеивания тепла. Используйте IC693ACC310 пустые заполнители модулей в неиспользуемых позициях для поддержания правильного воздушного потока и электромагнитного экранирования. Полевая проводка должна использовать проводники с соответствующим рейтингом (минимум 14 AWG) с правильным креплением и соблюдением требований к крутящему моменту клемм.
Для требований интеграции в сеть рассмотрите сетевой интерфейс IC200GBI001 Genius, чтобы обеспечить распределённую коммуникацию ввода/вывода между несколькими панелями управления.
Распространённые вопросы
В: Может ли этот модуль принимать входы 120 В переменного тока?
О: Хотя модуль рассчитан на номинальное напряжение 240 В переменного тока, IC693MDL241 может принимать сигналы 120 В переменного тока, хотя входной ток будет пропорционально ниже. Для специализированных применений на 120 В переменного тока обратитесь к руководству по выбору продукции GE для оптимизированных альтернатив.
В: Какова максимальная длина провода для входных сигналов переменного тока?
О: Проводка входа переменного тока обычно может достигать 300-500 футов в зависимости от сечения провода и уровня электромагнитных помех. Используйте экранированный кабель в условиях высокого шума и соблюдайте NEC/местные электрические нормы.
В: Требуется ли этому модулю внешнее предохранение?
О: Каждый входной канал включает внутреннее ограничение тока, но рекомендуется внешнее предохранение в соответствии с требованиями электрокода. Обратитесь к статье 725 NEC для руководства по защите цепей класса 1.
В: Можно ли смешивать модули ввода переменного и постоянного тока на одной базовой плате?
О: Да, архитектура серии 90-30 поддерживает смешивание различных типов модулей ввода/вывода. Обеспечьте правильное разделение полевых проводок между цепями переменного и постоянного тока в соответствии с нормами электробезопасности.
Q: Какие диагностические возможности доступны?
О: Модуль оснащён светодиодными индикаторами состояния для каждой точки ввода, а также для питания и состояния неисправности. Программная диагностика через интерфейс программирования ПЛК предлагает подробный мониторинг и данные по устранению неполадок на уровне каналов.
Гарантия и техническая поддержка
Каждый модуль IC693MDL241 сопровождается комплексной 12-месячной гарантией, покрывающей производственные дефекты и отказы компонентов. Наша техническая поддержка предоставляет помощь в применении, руководство по конфигурации и услуги быстрого замещения для минимизации простоев производства.
Мы поддерживаем обширный запас компонентов серии 90-30 для поддержки ваших требований к автоматизации, обеспечивая быструю доставку и непрерывность системы для критически важных промышленных приложений.
