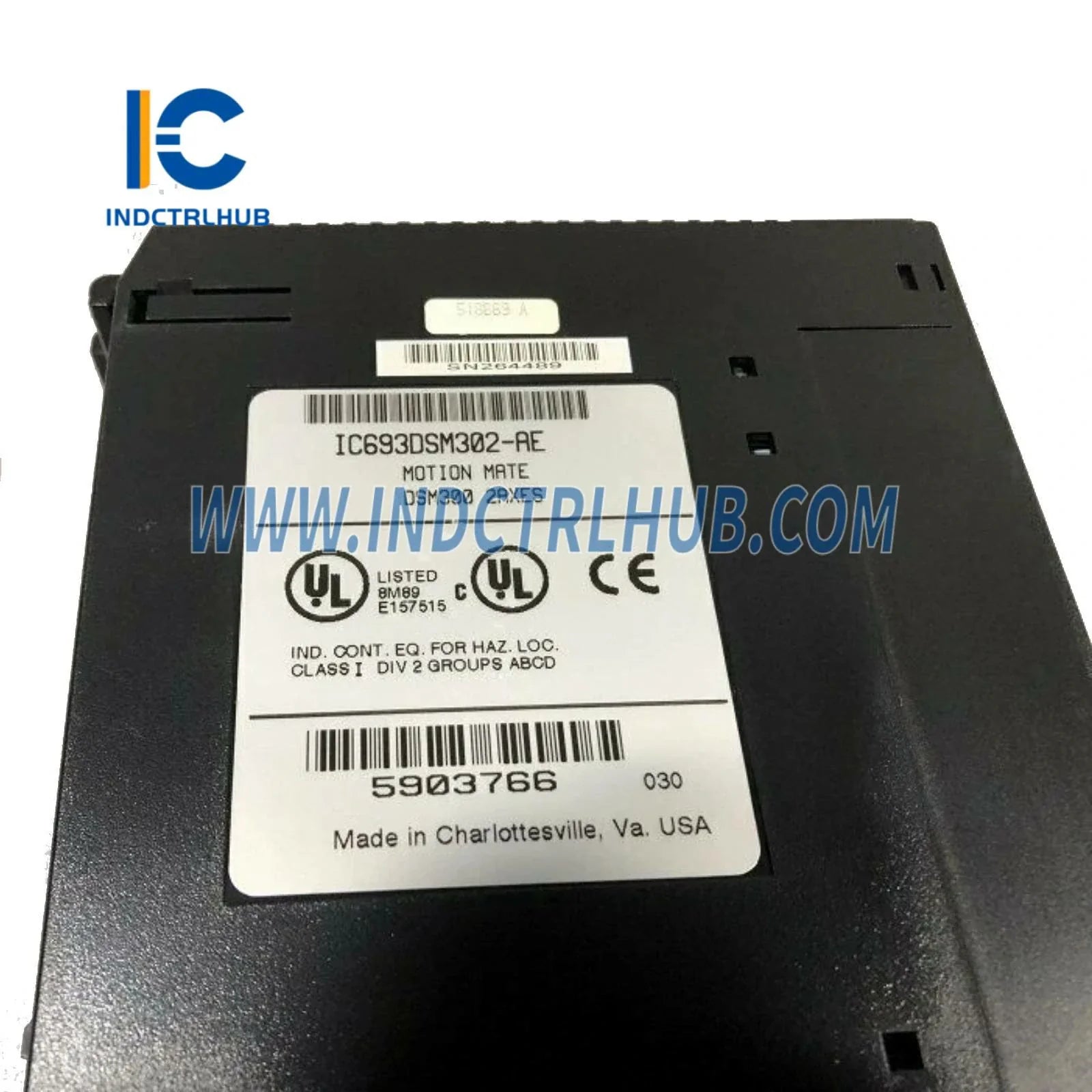

Цифровой сервопривод с управлением движением GE Fanuc IC693DSM302-AE
GE Fanuc IC693DSM302-AE — это продвинутый цифровой сервопривод с управлением движением по 2 осям, разработанный для платформы ПЛК Series 90-30. Этот промышленный контроллер обеспечивает точное позиционирование и управление скоростью для требовательных автоматизированных приложений в производстве, упаковке и системах обработки материалов.
Технические характеристики
| Параметр | Технические характеристики |
|---|---|
| Номер модели | IC693DSM302-AE |
| Управляемые оси | 2-осевой независимый |
| Тип выхода | Импульс и направление / CW/CCW |
| Максимальная частота импульсов | 500 кГц на ось |
| Обратная связь энкодера | Дифференциальный линейный драйвер |
| Разрешение позиции | 32-битное знаковое целое число |
| Рабочее напряжение | 24 В постоянного тока |
| Потребление энергии | Типично 5 Вт |
| Рабочая температура | 0°C до 60°C |
| Монтаж | Базовая плата Series 90-30 |
Ключевые особенности и преимущества
- Управление двумя осями: Одновременное управление двумя независимыми серводвигателями с координированными профилями движения
- Высокоскоростное позиционирование: Выход импульсов 500 кГц обеспечивает точное микрошаговое управление и плавное движение
- Гибкие режимы выхода: Поддержка конфигураций импульс/направление и CW/CCW
- Обратная связь в реальном времени: Вход энкодера для проверки положения в замкнутом контуре и обнаружения ошибок
- Бесшовная интеграция: Прямая совместимость с PLC-системами GE Series 90-30
- Программируемое ускорение: Настраиваемые скорости нарастания для плавных запусков и остановок
Промышленные применения
Центры ЧПУ обработки: IC693DSM302-AE превосходен в многоосевых обработках, требующих синхронизированного позиционирования инструмента. Используйте вместе с CPU-модулем GE Series 90-70 для повышения вычислительной мощности в сложных операциях обработки.
Упаковка и маркировка: Обеспечивает точный контроль регистрации для высокоскоростных упаковочных линий. Модуль бесшовно интегрируется с высокоскоростными счетчиками GE RX3i для отслеживания продукции и синхронизации.
Системы обработки материалов: Управление позиционированием конвейеров, роботами для захвата и размещения, а также автоматизированными транспортными средствами (AGV) с точностью до миллисекунд. Работает совместно с цифровыми модулями ввода/вывода GE VersaMax для комплексного управления системой.
Роботизированная сборка: Координация многоосевых роботизированных рук для точных сборочных операций в автомобилестроении, электронике и аэрокосмической промышленности.
Решения для системной интеграции
Создайте полную систему управления движением, сочетая IC693DSM302-AE с дополнительными компонентами автоматизации GE:
- Источник питания: GE IC200PWR102 блок питания для надежной работы на 24 В постоянного тока
- Расширение ввода/вывода: GE IC200CHS002 модуль расширения для дополнительных контрольных точек
- Интерфейс HMI: Сенсорные дисплеи GE QuickPanel для управления оператором и мониторинга
- Аналоговое управление: Аналоговый выходной модуль GE IC200ALG322 для приводов с переменной скоростью
- Связь: GE VersaMax CPU с RS232/RS485 для сетевого подключения
Распространённые технические вопросы
Q: Может ли IC693DSM302-AE управлять шаговыми двигателями?
A: Да, модуль выводит стандартные сигналы импульс/направление, совместимые с большинством драйверов шаговых двигателей. Частота импульсов 500 кГц поддерживает микрошаговые конфигурации с разрешением до 1/256 шага.
В: Какое программное обеспечение для программирования требуется?
A: Программируйте модуль с помощью ПО GE Logicmaster 90-30 или Machine Edition. Функции управления движением доступны через стандартное лестничное программирование или структурированный текст.
Q: Обязательна ли обратная связь с энкодером?
A: Нет, модуль работает в режиме с открытым контуром без энкодеров. Однако для позиционирования с замкнутым контуром и обнаружения ошибок в прецизионных приложениях рекомендуется использовать обратную связь с энкодером.
Q: Можно ли синхронизировать несколько осей на разных модулях?
A: Да, несколько модулей IC693DSM302-AE могут быть синхронизированы через шину Series 90-30 для координированных систем управления многими осями.
В: Каково максимальное расстояние перемещения по оси?
A: 32-битный регистр позиции поддерживает ±2,147,483,647 импульсов на ось. Фактическое расстояние перемещения зависит от конфигурации импульсов на единицу вашего механического устройства.
Качество и надёжность
Изготовлен в соответствии с промышленными стандартами GE, IC693DSM302-AE оснащён конформным покрытием для работы в суровых условиях, расширенным температурным диапазоном и комплексными диагностическими возможностями. Каждый модуль проходит строгие заводские испытания для обеспечения долгосрочной надёжности в круглосуточных промышленных операциях.
Гарантия: 12-месячная гарантия производителя, покрывающая дефекты материалов и изготовления. По запросу доступны варианты расширенной гарантии.
Содержимое упаковки
- 1x Модуль управления движением GE Fanuc IC693DSM302-AE
- Документация по установке
- Клеммные колодки разъёмов
Примечание: базовая плата серии 90-30, блок питания и программные кабели продаются отдельно. См. связанные продукты выше для полного комплекта системы.
