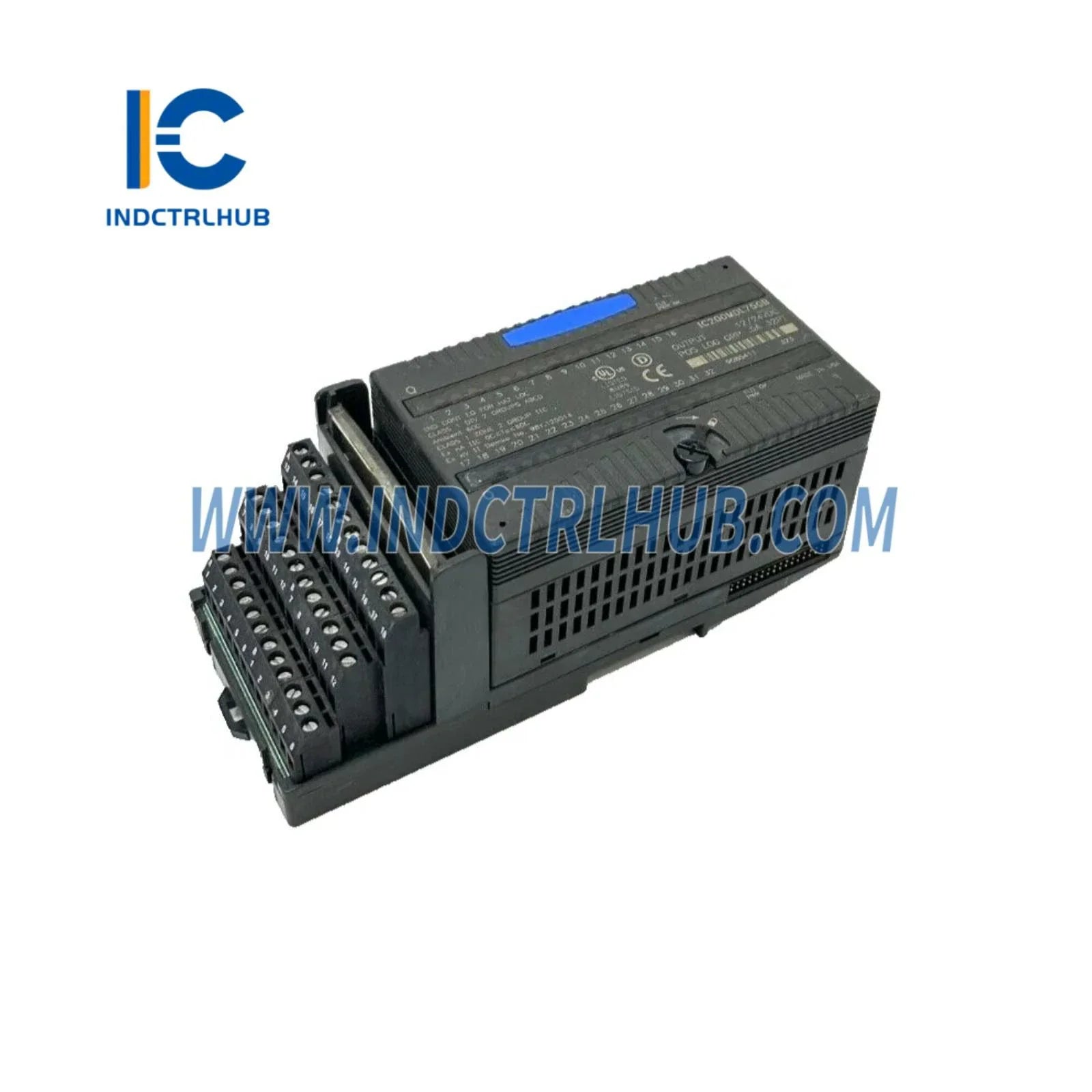

GE Fanuc IC200MDL750B VersaMax 32-точечный модуль дискретного выхода
GE Fanuc IC200MDL750B — это модуль дискретного выхода с высокой плотностью, разработанный для требовательных промышленных автоматизированных сред. Этот модуль серии VersaMax обеспечивает надёжное управление выходом 24VDC по 32 независимым каналам, что делает его незаменимым компонентом для систем управления на базе ПЛК, автоматизации производства и управления процессами.
Технические характеристики
| Параметр | Технические характеристики |
|---|---|
| Номер модели | IC200MDL750B |
| Выходные точки | 32 дискретных выхода |
| Выходное напряжение | 24VDC |
| Токовая нагрузка | 0,5A на точку |
| Тип логики | Положительная логика (источник) |
| Изоляция | Оптическая изоляция 500В |
| Рабочая температура | 0°C до 60°C (32°F до 140°F) |
| Потребление энергии | Типичное потребление 3,5 Вт от шины |
| Время отклика | ≤1мс ВКЛ, ≤2мс ВЫКЛ |
| Монтаж | Совместимость с DIN-рейкой |
| Размеры | 118 мм × 87 мм × 40 мм |
| Вес | 0.25kg |
Ключевые особенности и преимущества
Модуль IC200MDL750B бесшовно интегрируется с системами VersaMax PAC, обеспечивая высокую плотность ввода/вывода в компактном корпусе. Каждый выходной канал оснащён индивидуальным светодиодным индикатором состояния для быстрой диагностики и устранения неисправностей. Надёжная конструкция модуля включает защиту от обратной полярности, защиту от короткого замыкания и термозащиту для обеспечения долговременной надёжности в суровых промышленных условиях.
Основанный на проверенной платформе VersaMax, этот модуль дискретного выхода предлагает возможность горячей замены при использовании с источником питания GE Fanuc IC200PWR002A VersaMax, минимизируя время простоя во время технического обслуживания. Конфигурация с положительной логикой делает его идеальным для управления соленоидными клапанами, пускателями двигателей, индикаторными лампами и катушками реле в автоматизированном оборудовании.
Сценарии применения
Автоматизация производства: Используйте IC200MDL750B для управления конвейерными системами, пневматическими приводами и механизмами сортировки на упаковочных линиях. Плотность в 32 точки снижает требования к месту на панели, а быстрое время отклика обеспечивает точное управление временем.
Управление процессом: Интеграция с модулями GE Fanuc IC200MDL750D VersaMax для создания масштабируемых архитектур управления в химической переработке, очистке воды и системах ОВК. Изоляция модуля защищает чувствительную схему ПЛК от переходных напряжений на объекте.
Управление машинами: Идеально подходит для ЧПУ станков, роботизированных ячеек и сборочных станций, требующих множественных дискретных выходов. Сочетайте с дискретными выходными модулями GE Fanuc IC200MDL741E для приложений с смешанной положительной/отрицательной логикой.
Решения для системной интеграции
IC200MDL750B подключается напрямую к несущим модулям VersaMax и требует совместимый источник питания, такой как GE Fanuc IC200PWR001F VersaMax PLC Power Supply. Для полного построения системы комбинируйте с модулями GE Fanuc IC200MDL750E для расширения выходной ёмкости до 256 точек на стойку.
Модуль поддерживает как локальные, так и распределённые конфигурации входов/выходов через стандартную шину VersaMax. При построении резервированных систем IC200MDL750B может быть настроен с двойными источниками питания для повышения доступности в критически важных приложениях.
Часто задаваемые вопросы
Q: Совместим ли IC200MDL750B со старыми системами VersaMax?
A: Да, IC200MDL750B полностью обратно совместим со всеми платформами VersaMax PAC и PLC, включая устаревшие контроллеры серии IC200.
Q: В чем разница между IC200MDL750B и IC200MDL750D?
A: Оба модуля предлагают 32-точечный выход 24VDC, но суффикс B обычно указывает на конкретную производственную партию или незначительную аппаратную ревизию. Функционально они взаимозаменяемы в большинстве приложений.
Q: Могу ли я смешивать этот модуль с 16-точечными выходными модулями?
A: Абсолютно. Архитектура VersaMax позволяет гибко смешивать различные плотности входов/выходов на одной шине, поэтому вы можете комбинировать этот 32-точечный модуль с 16-точечными модулями для оптимального проектирования системы.
Q: Требуется ли для этого модуля внешнее предохранение?
A: Хотя модуль включает внутреннюю электронную защиту, рекомендуется внешнее предохранительное плавкое устройство в соответствии со стандартами NEC/IEC для защиты полевых проводок, особенно в приложениях с высоким током.
В: Какое программное обеспечение для программирования требуется?
A: IC200MDL750B настраивается с помощью программного обеспечения GE Proficy Machine Edition или VersaPro, с автоматическим отображением входов/выходов и диагностическими возможностями.
Гарантия и поддержка
Все модули GE Fanuc IC200MDL750B от Industrial Control Hub включают комплексную 12-месячную гарантию, покрывающую производственные дефекты и качество изготовления. Наша техническая поддержка предоставляет помощь в конфигурации, руководство по устранению неполадок и координацию замены для минимизации времени простоя.
Мы поддерживаем обширный запас компонентов VersaMax, чтобы обеспечить быструю комплектацию как для новых установок, так и для аварийной замены. Каждый модуль проходит строгие испытания перед отправкой, чтобы гарантировать надежность прямо из коробки.
