| Спецификация |
Детали |
| Модель |
469-P5-HI-A20-E-H |
| Серия |
Multilin 469 |
| Тип |
Реле управления двигателем (на базе микропроцессора) |
| Вторичная обмотка трансформатора тока (ТТ) фазы |
5 A (P5) |
| Питание управления |
Высокий вход (HI): 90–300 В постоянного тока, 70–265 В переменного тока, 48–62 Гц |
| Аналоговые выходы |
Четыре 4–20 мА (A20) |

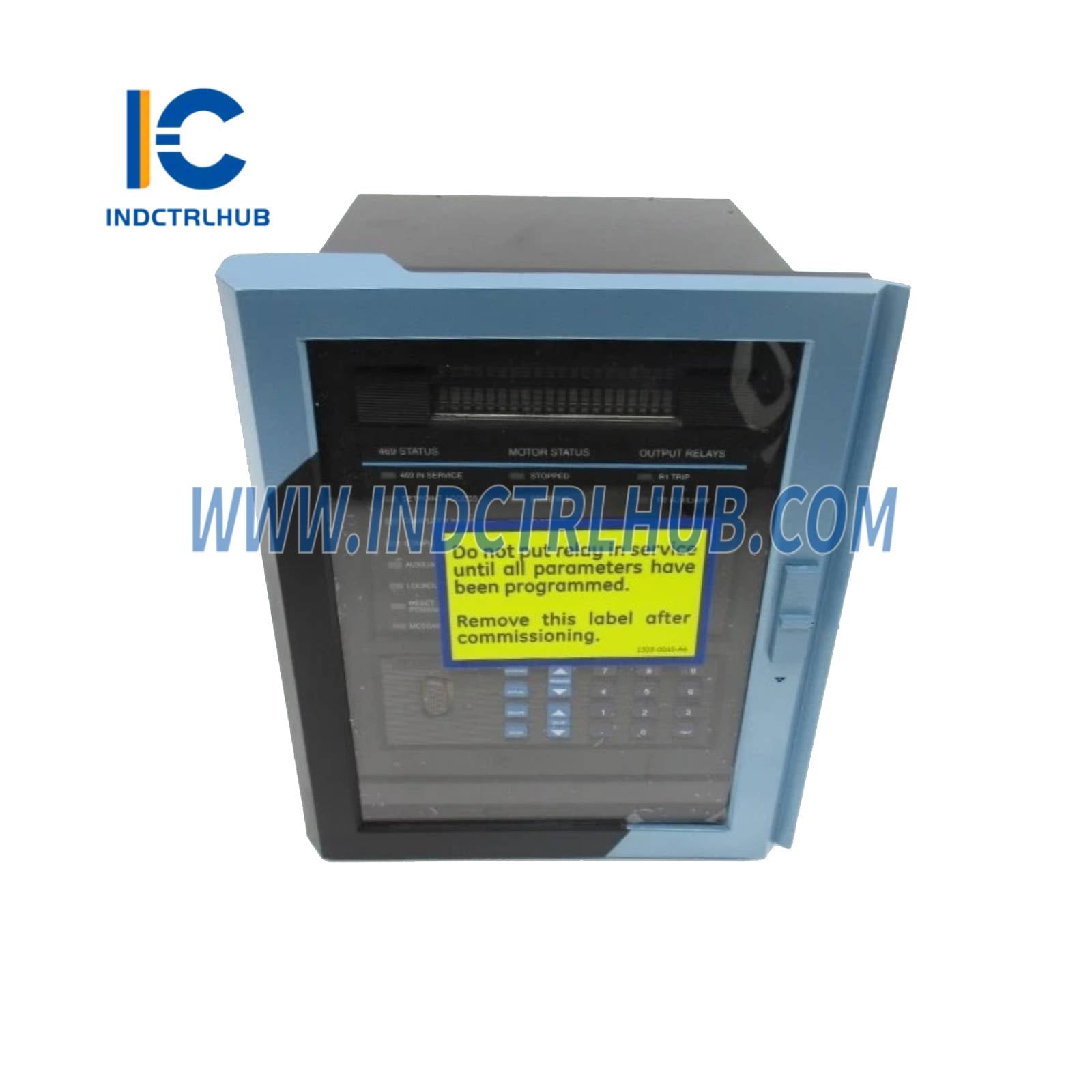

| Дисплей |
Улучшенный 40-символьный ЖК-дисплей (E) |
| Конформное покрытие |
В комплекте (H) для суровых условий эксплуатации |

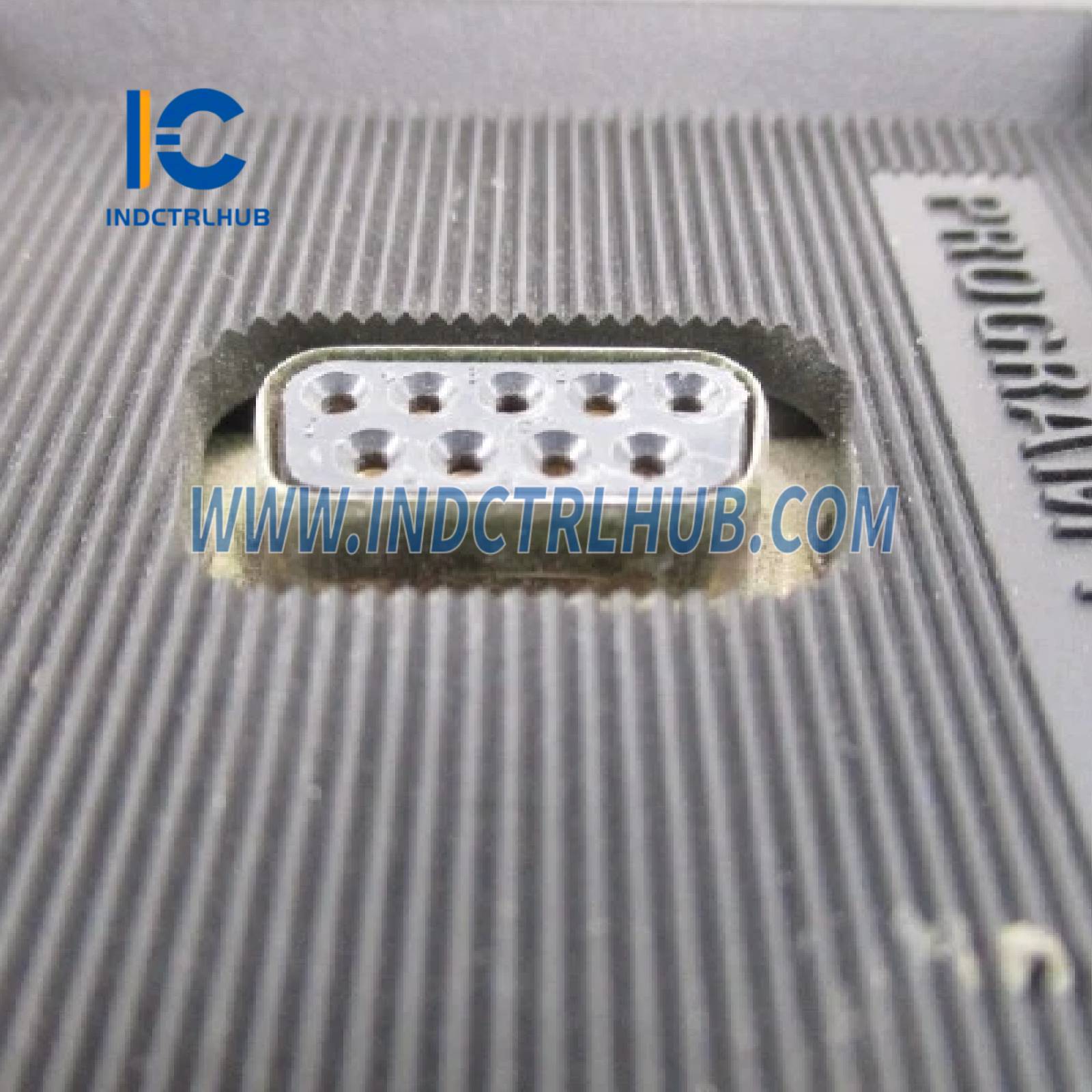

| Коммуникационные порты |
1 RS232 (спереди), 2 RS485 (сзади), протокол Modbus RTU |
| Защитные функции |
Тепловая перегрузка, защита крутящего момента, механическая блокировка, дисбаланс тока, замыкание на землю, пониженное/повышенное напряжение, пониженный ток, дифференциал статора, смещение RTD |
| Возможности измерения |
Напряжение, ток, мощность, частота, потребление, энергия, нагрузка двигателя, тепловая емкость |
| Входы RTD |
Несколько 3-проводных термометров сопротивления (100 Ω платина, 120 Ω никель, 100 Ω никель, 10 Ω медь) |
| Выходные реле |
6 (для отключений, сигнализаций, блокировок запуска), номинал контакта 10–30 А |
| Входы заземляющего трансформатора тока |
Два (один для управления энергией GE, один для стандартного заземляющего трансформатора тока) |
| Входы VT |
Поддерживает конфигурацию треугольник или звезда |
| Запись событий |
Регистрирует последние 256 событий с указанием времени, даты, причины и параметров системы |
| Рабочая температура |
-40°C до +60°C (-40°F до +140°F) |
| Температура хранения |
-40°C до +80°C (-40°F до +176°F) |
| Степень защиты |
IP40 (передняя часть), IP20 (задняя часть) |
| Вес |
7,32 кг (16,14 фунта) с корпусом |
| Размеры |
21,8 x 22,8 x 25 см (8,6 x 9,0 x 9,8 дюйма) с корпусом |

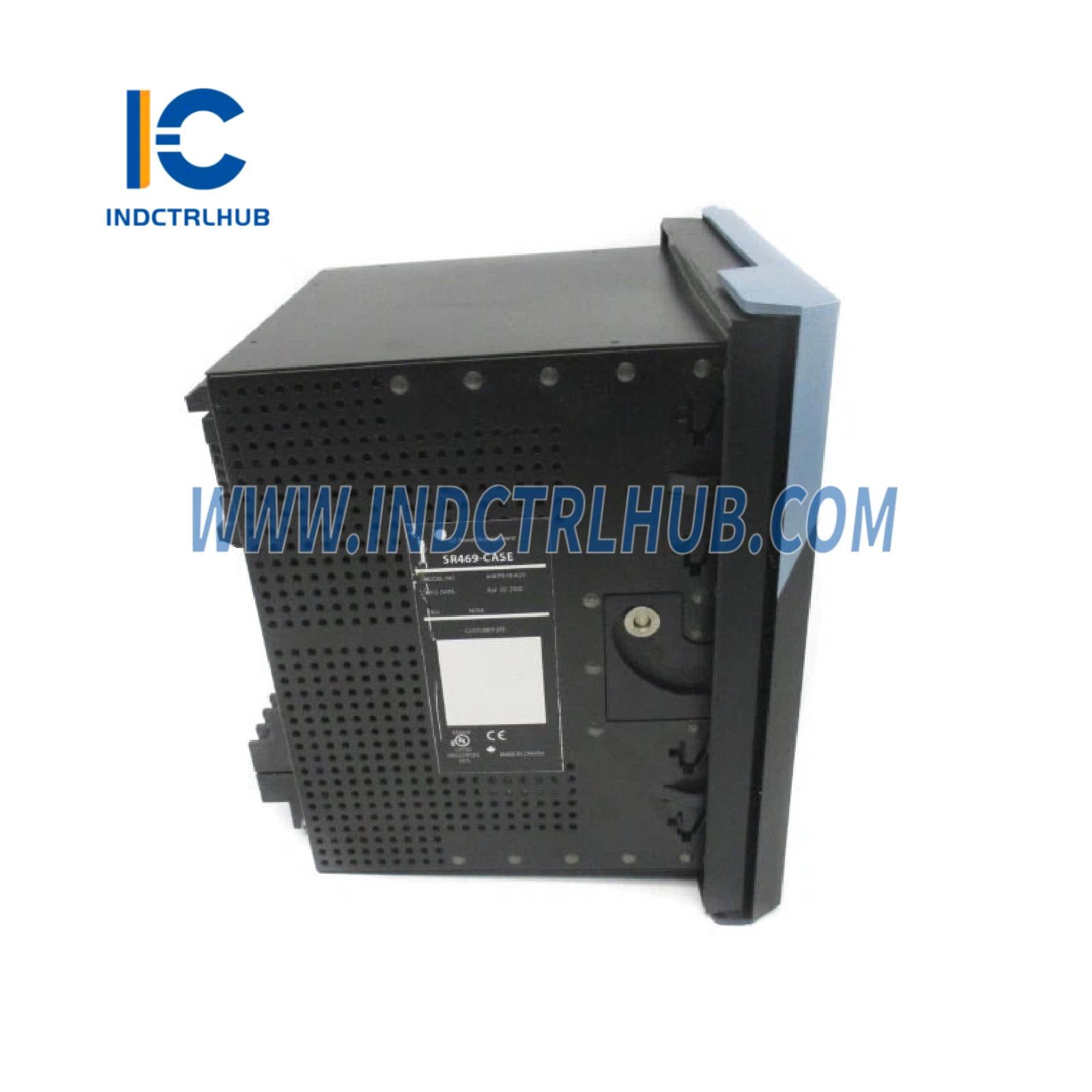

| Монтаж |
Выдвижной дизайн, металлический корпус SR469 |
| Сертификаты |
CE, CSA, UL |
| Совместимость программного обеспечения |
EnerVista 469 для настройки уставок, регистрации данных и анализа |
