Параметры продукта для P0922VW (FBM218 Модуль избыточного выхода с HART коммуникацией)
📘 Обзор продукта
| Поле | Детали |
|---|---|
| Производитель | Foxboro (Schneider Electric) |
| Номер детали | P0922VW (заменён на RH922WW) |
| Тип продукта | FBM218 Модуль избыточного выхода с HART коммуникацией |
| Функция | Обеспечивает восемь изолированных выходных каналов для аналоговых сигналов 4-20 мА или цифровых HART сигналов, наложенных на выходы 4-20 мА, выбор пользователем для каждого канала |
| Совместимость с системой | Система автоматизации процессов Foxboro Evo, интерфейсы с модулем коммуникации Fieldbus (FCM) или процессором управления полем (FCP) |
| Связанный документ PSS | PSS 31H-2S218 |
⚙️ Функциональные характеристики
| Особенность | Спецификация |
|---|---|
| Тип модуля | Модуль избыточного выхода с HART коммуникацией |
| Выходные каналы | 8 изолированных каналов, каждый обеспечивает: - Стандартный аналоговый выход 4-20 мА - Цифровой HART FSK сигнал, наложенный на выход 4-20 мА |
| Избыточность | Пара модулей (Мастер и Трекер) обеспечивает избыточность на уровне FBM; выходы подключены к одному TA через избыточный адаптер |
| Версия протокола HART | Поддерживает версии HART 5, 6 или 7 |
| Связь | Точка-точка, мастер/слейв, асинхронная, полудуплекс, 1200 бод |
| Проверка ошибок | Чётность на каждом байте, 32-битный CRC на каждом сообщении |
| Скорость сообщений | 2 сообщения в секунду на каждое полевое устройство |
| Самый быстрый период блока ECB | 100 мс (см. Руководство по размеру процессора управления для оптимальной загрузки) |
| Максимальное расстояние | До 3030 м (10 000 футов), согласно спецификации физического уровня HART FSK HCF_SPEC-54, Rev 8.1 (уменьшается при использовании барьеров искробезопасности) |
| Аналоговая точность | ±0,05% от диапазона (4-20 мА) |
| Нагрузка на выходе | Максимум 750 Ом |
| Максимальная скорость изменения | 20 мА за 60 мс |
| Разрешение | 13 бит |
| Питание контура | Изолированный источник питания для каждого канала, гальванически изолирован, с ограничением тока (~25 мА в норме, до 100 мА при коротком замыкании выходного FET), с регулировкой напряжения |
| Изоляция | Каналы гальванически изолированы (оптическая и трансформаторная изоляция) друг от друга, от земли и логики модуля; выдерживает 600 В переменного тока в течение 1 минуты |
| Коммуникация Fieldbus | Общается через избыточный 2 Мбит/с HDLC Fieldbus (путь A или B) |
| Тепловыделение | 5 Вт (максимум) |
🔌 Требования к питанию
| Особенность | Спецификация |
|---|---|
| Диапазон входного напряжения | 24 В постоянного тока +5%/-10% (избыточное) |
| Потребление энергии | 7 Вт (максимум) |
🌡️ Экологические характеристики
| Параметр | Спецификация |
|---|---|
| Рабочая температура | Модуль и TA (PA): от -20 до +70°C (-4 до +158°F) |
| Относительная влажность | 5 до 95% (без конденсации) |
| Рабочая высота | От -300 до +3 000 м (-1 000 до +10 000 футов) |
| Температура хранения | От -40 до +70°C (-40 до +158°F) |
| Высота хранения | От -300 до +12 000 м (-1 000 до +40 000 футов) |
| Загрязнение | Подходит для среды класса G3 (жёсткая) согласно ISA S71.04, EIA 364-65 класс III |
| Вибрация | 7,5 м/с² (0,75 g) в диапазоне 5-500 Гц |
✅ Соответствие нормативам
| Тип сертификации | Детали |
|---|---|
| Электромагнитная совместимость (EMC) | Соответствует европейским директивам EMC 2004/108/EC (до 20 апреля 2016) и 2014/30/EU (после 20 апреля 2016): - EN61326-1:2013 класс A по уровню излучений и промышленной помехоустойчивости |
| Соответствие RoHS | Соответствует европейской директиве RoHS 2011/65/EU |
| Безопасность продукта (UL) | Сертифицирован UL/UL-C для систем с корпусом класса I, группы A-D, раздел 2, T4; соответствует требованиям класса 2 (NFPA 70, CSA C22.1) при подключении к указанным процессорам согласно Руководству пользователя подсистем серии Standard и Compact 200 (B0400FA) |
| ATEX | Сертифицирован DEMKO Ex nA IIC T4 для корпуса зоны 2 согласно директивам 94/9/EC (до 20 апреля 2016) и 2014/34/EU (после 20 апреля 2016) при подключении согласно B0400FA |
| Сертификация для морских условий | Одобрено ABS и сертифицировано Bureau Veritas Marine для экологической категории EC31 |
| Калибровка | Калибровка не требуется для модуля или сборки терминалов |
📏 Физические характеристики
| Особенность | Спецификация |
|---|---|
| Крепление (модуль) | Устанавливается на базовую пластину (DIN-рейка или 19-дюймовый шкаф с монтажным комплектом, согласно PSS 31H-2SBASPLT); избыточные модули размещаются на соседних позициях (1-2, 3-4, 5-6 или 7-8) |
| Крепление (TA) | DIN-рейка (32 мм или 35 мм) |
| Вес (модуль) | Приблизительно 284 г (10 унций) |
| Вес (TA) | Компрессионный: приблизительно 181 г (0,40 фунта) |
| Размеры (модуль) | Высота: 102 мм (4 дюйма), 114 мм (4,5 дюйма) с ушками Ширина: 45 мм (1,75 дюйма) Глубина: 104 мм (4,11 дюйма) |
| Размеры (TA) | См. страницу 10 (Компрессионный TA, номинальные размеры не указаны явно, но соответствуют серии) |
🔗 Сборки терминалов и кабели
| Особенность | Спецификация |
|---|---|
| Номер детали TA | RH926SP (заменяет P0926SP, P0917XV) |
| Тип терминала | Компрессионный (полиамид) |
| Тип кабеля TA | Тип 1 (25-контактный разъём D-subminiature, вилка) |
| Сертификация TA | Тип 1: UL/UL-C сертифицирован для класса I, группы A-D, раздел 2, T4; DEMKO сертифицирован Ex nA IIC T4 для зоны 2 Тип 2: UL/UL-C и DEMKO сертифицированы как вспомогательное оборудование для неискробезопасных полевых цепей (класс I, группы A-D, раздел 2; зона 2, группа IIC); класс 2 ограниченной энергии (60 В DC, 30 В AC, 100 ВА или меньше) |
| Избыточный адаптер | RH916QD (заменяет P0916QD) |
| Длины кабелей | До 30 м (98 футов): 0,5 м, 1,0 м, 2,0 м, 3,0 м, 5,0 м, 10,0 м, 15,0 м, 20,0 м, 25,0 м, 30,0 м |
| Материалы кабелей | Полиуретан (P/PVC) или Low Smoke Zero Halogen (LSZH) |
| Номера деталей кабелей | P/PVC: RH916DA, RH916DB, RH931RM, RH916DC, RH916DD, RH916DE, RH916DF, RH916DG, RH916DH, RH916DJ LSZH: RH928AA, RH928AB, RH928AC, RH928AD, RH928AE, RH928AF, RH928AG, RH928AH, RH928AJ, RH928AK |
| Полевое подключение (компрессионное) | Твёрдый/многожильный: 0,2 до 4 мм² / 0,2 до 2,5 мм² (24 до 12 AWG) Многожильный с наконечниками: 0,2 до 2,5 мм² |
🔧 Дополнительные функции

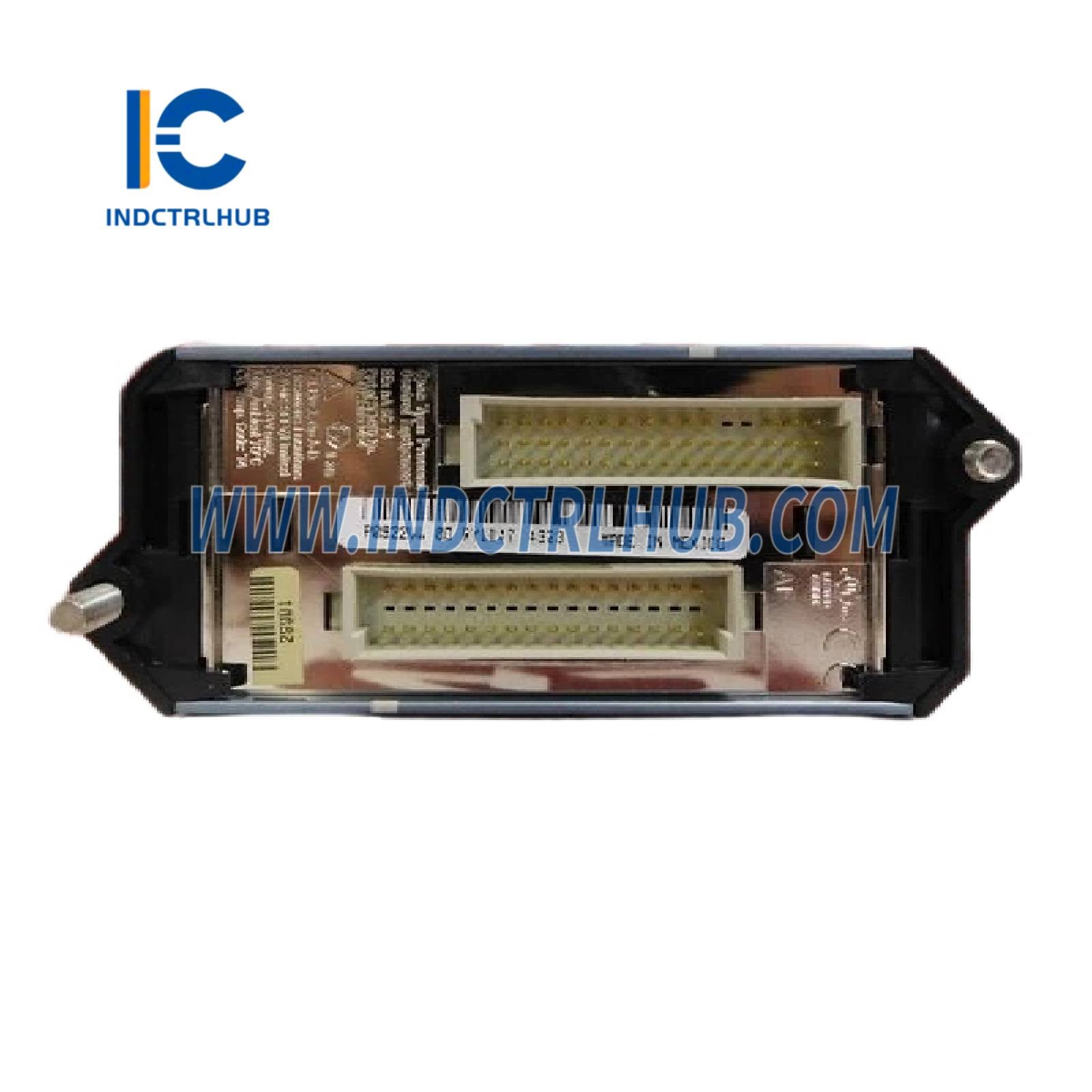

| Особенность | Детали |
|---|---|
| Избыточность | Конфигурация пары Мастер/Трекер; выходы объединены последовательно через избыточный адаптер (RH916QD); выходы неисправного модуля 0 мА, исправный модуль поддерживает ток |
| Опции отказоустойчивости | Настраиваемые: действие при отказе (удержание/откат), данные отказоустойчивого аналогового выхода (0 мА на канал), включение отказоустойчивости Fieldbus, время задержки отказоустойчивости Fieldbus |
| Физический дизайн | Прочный экструдированный алюминиевый корпус для защиты схем |

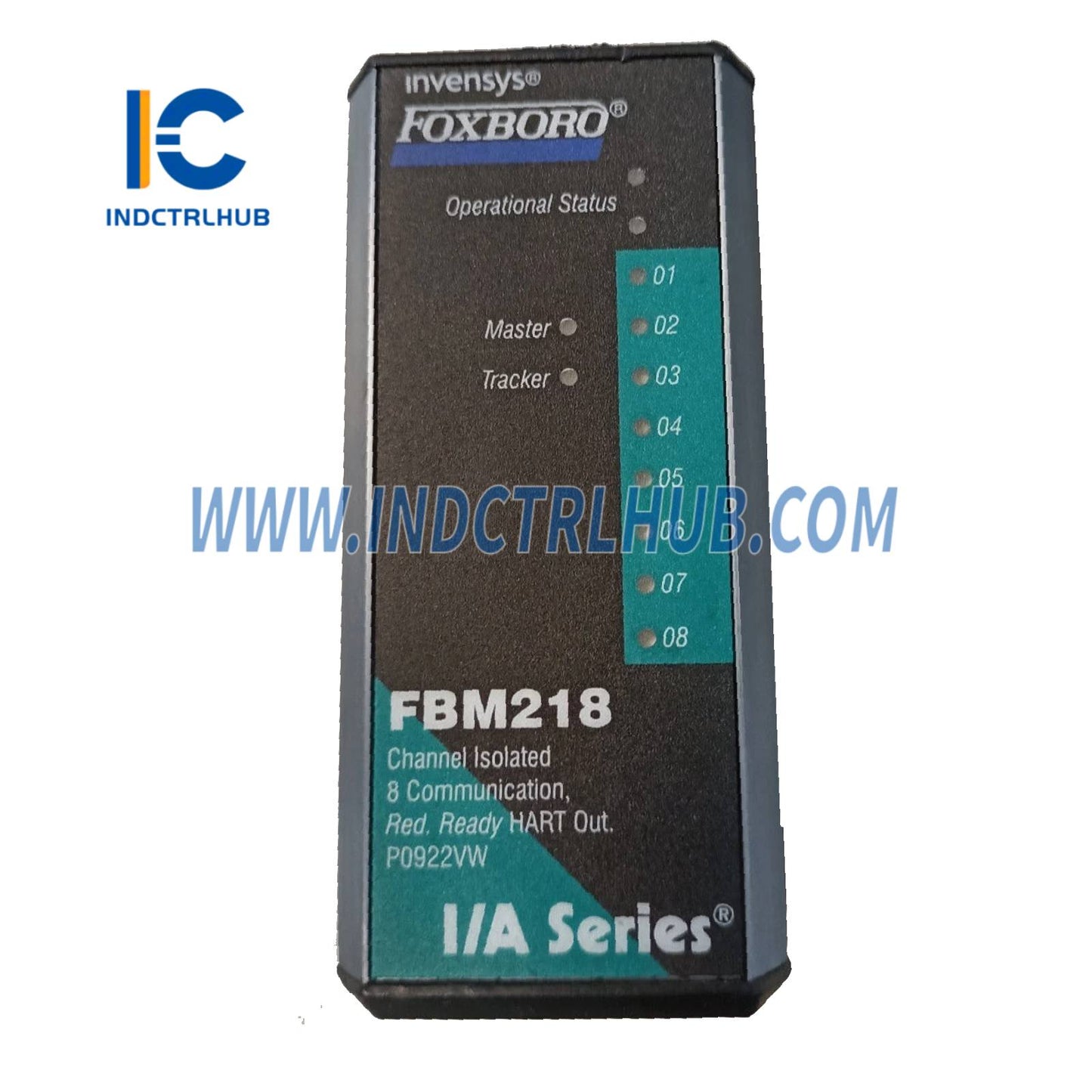

| Визуальные индикаторы | Светодиоды для статуса работы, активности канала связи и статуса Мастер/Трекер |
| Снятие/замена | Можно снимать/заменять без отключения полевого подключения, питания или связи |
| Команды HART | Поддерживает универсальные, общепринятые и специфичные для устройства команды через Intelligent Field Device Configurator (IFDC, PSS 21S-8A2 B3); без режима всплеска |
| Сопротивление контура | Достаточно для HART ручного терминала или PC20 IFDC (PSS 2A-1Z3 E) |
📦 Информация для заказа
| Поле | Детали |
|---|---|
| Номер детали | P0922VW (модуль FBM218, заменён на RH922WW) |
| Избыточный адаптер | RH916QD (заменяет P0916QD) |
| Номер детали TA | RH926SP (заменяет P0926SP, P0917XV) |
| Условия использования | Должен устанавливаться согласно Руководству пользователя подсистем серии Standard и Compact 200 (B0400FA) |
