Product Description
Параметры продукта для кабеля терминала P0916FH
📘 Обзор продукта
| Поле | Детали |
|---|---|
| Производитель | Foxboro (Schneider Electric) |
| Номер детали | P0916FH (заменён на R-1916FH) |
| Тип продукта | Кабель терминала (Тип 4, P/PVC) для сборок терминалов FBM241/b/c/d |
| Функция | Соединяет модули FBM241/b/c/d (основание) с сборкой терминала для дискретных входных/выходных сигналов |
| Связанные модули | FBM241 (RH914TG), FBM241b (RH914WK), FBM241c (RH914WM), FBM241d (RH914WP) |
| Совместимость с системой | Система автоматизации процессов Foxboro Evo, серия 200 |
⚙️ Функциональные характеристики
| Особенность | Спецификация |
|---|---|
| Тип кабеля | Тип 4, P/PVC (полиуретановая внешняя оболочка, полужёсткая изоляция первичного проводника из ПВХ) |
| Длина кабеля | 1,0 м (3,2 фута) |

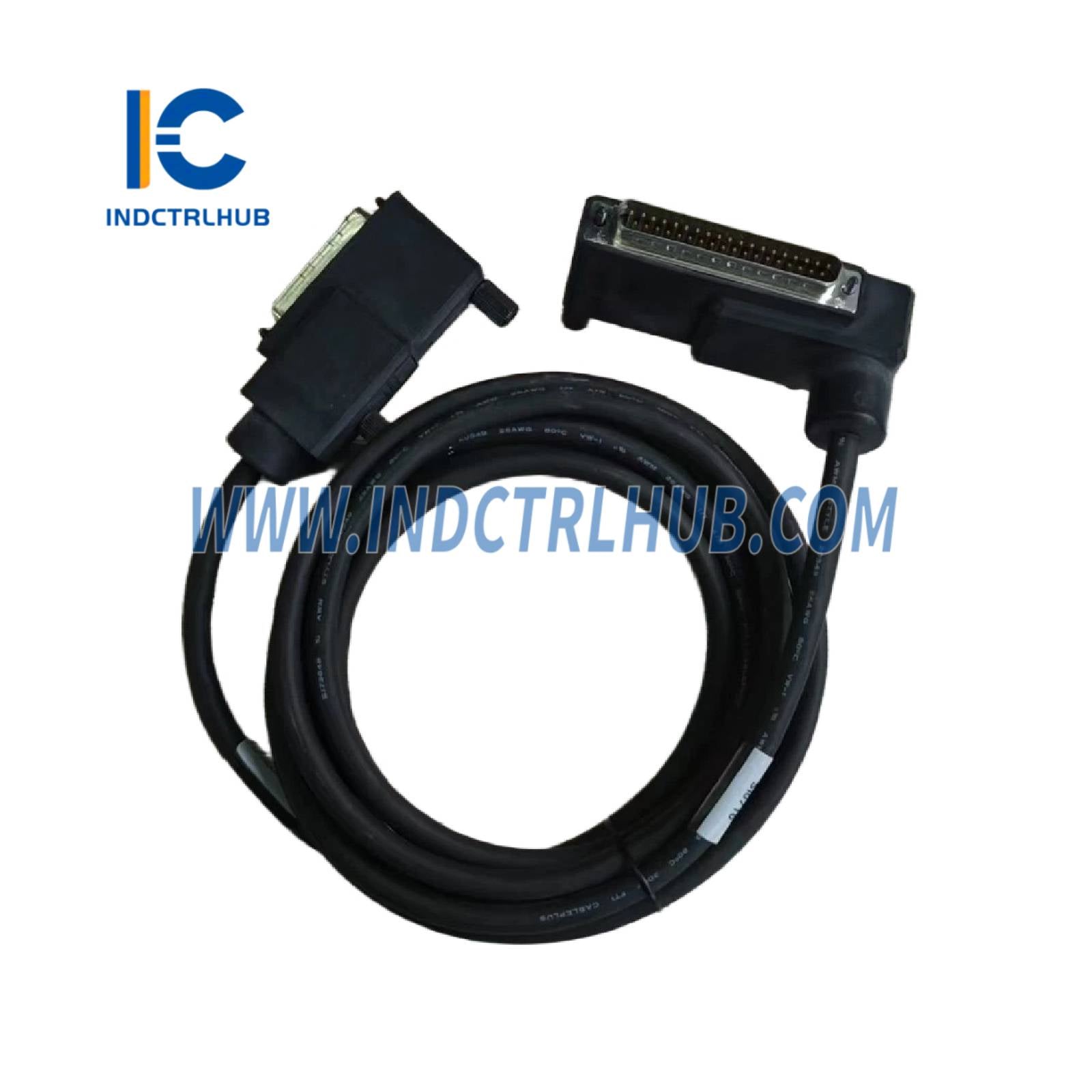

| Разъём (ТА) | 37-контактный мужской D-subminiature |
| Разъём (основание) | 37-контактный мужской D-subminiature |
| Применение | Обеспечивает проходное соединение между FBM241/b/c/d и ТА для восьми дискретных входных и восьми дискретных выходных сигналов |
| Совместимость | Поддерживает ТА, монтируемые на DIN-рейку (например, RH916UY, RH916AQ, RH916AR, RH916AE, RH916QV, RH916YH, RH916QG, RH916QX, RH916QZ, RH916QJ, RH916QL, RH916JV, RH916JW, RH916UD, RH916AW, RH916QQ, RH916YW, RH917MX, RH926DS) |
🔌 Физические характеристики
| Особенность | Спецификация |
|---|---|
| Материал | Полиуретановая внешняя оболочка, полужёсткая изоляция первичного проводника из ПВХ |
| Диапазон температур | -20 до +70°C (-4 до +158°F) |
| Длина кабеля | 1,0 м (3,2 фута) |
| Тип разъёма | 37-контактный мужской D-subminiature (с обоих концов) |
| Размеры проводов (подключение ТА) | Обжим: 0,2 до 4 мм² (сплошной), 0,2 до 2,5 мм² (многожильный), 24 до 12 AWG; Многожильный с наконечниками: 0,2 до 2,5 мм²; Кольцевой наконечник: 0,5 до 4 мм², 22 до 12 AWG с разъёмами размера #6 |
🌡️ Экологические характеристики
| Параметр | Спецификация |
|---|---|
| Рабочая температура | -20 до +70°C (-4 до +158°F) |
| Температура хранения | -40 до +70°C (-40 до +158°F) |
| Относительная влажность | 5 до 95% (без конденсации) |
| Загрязнение | Класс G3 (жёсткий) по ISA S71.04, испытано по EIA 364-65, класс III |
| Вибрация | 0,75 м/с² (5 до 500 Гц) |
✅ Соответствие нормативам
| Стандарт | Детали |
|---|---|
| Электромагнитная совместимость (EMC) | Европейская директива EMC 2004/108/EC (до 20 апреля 2016) и 2014/30/EU (с 20 апреля 2016); Соответствует EN61326-1:2013 класс A по уровню излучений и промышленной помехоустойчивости |
| Безопасность продукта (UL) | Сертифицирован UL/UL-C для класса I, групп A-D, подразделение 2, T4; класс 2 по NEC (NFPA No.70) и CSA C22.1 при подключении к указанным модулям процессора Foxboro Evo |
| Безопасность продукта (Европа) | Европейская директива по низковольтному оборудованию 2006/95/EC (до 20 апреля 2016) и 2014/35/EU (с 20 апреля 2016); ATEX 94/9/EC (до 20 апреля 2016) и 2014/34/EU (с 20 апреля 2016); Сертификация DEMKO Ex nA IIC T4 для зоны 2 |
| Соответствие RoHS | Соответствует европейской директиве RoHS 2011/65/EU |
| Морская сертификация | Одобрено ABS и сертифицировано Bureau Veritas Marine для экологической категории EC31 |
📦 Информация для заказа
| Поле | Детали |
|---|---|
| Класс | Промышленный |
| Номер детали | P0916FH (заменён на R-1916FH) |
| Связанные модули | FBM241, FBM241b, FBM241c, FBM241d |
| Связанные ТА | RH916UY, RH916AQ, RH916AR, RH916AE, RH916QV, RH916YH, RH916QG, RH916QX, RH916QZ, RH916QJ, RH916QL, RH916JV, RH916JW, RH916UD, RH916AW, RH916QQ, RH916YW, RH917MX, RH926DS |
| Тип кабеля | Тип 4, P/PVC |
