Product Description
Параметры продукта для кабеля завершения P0916DW
📘 Обзор продукта
| Поле | Детали |
|---|---|
| Производитель | Foxboro (Schneider Electric) |
| Номер детали | P0916DW |

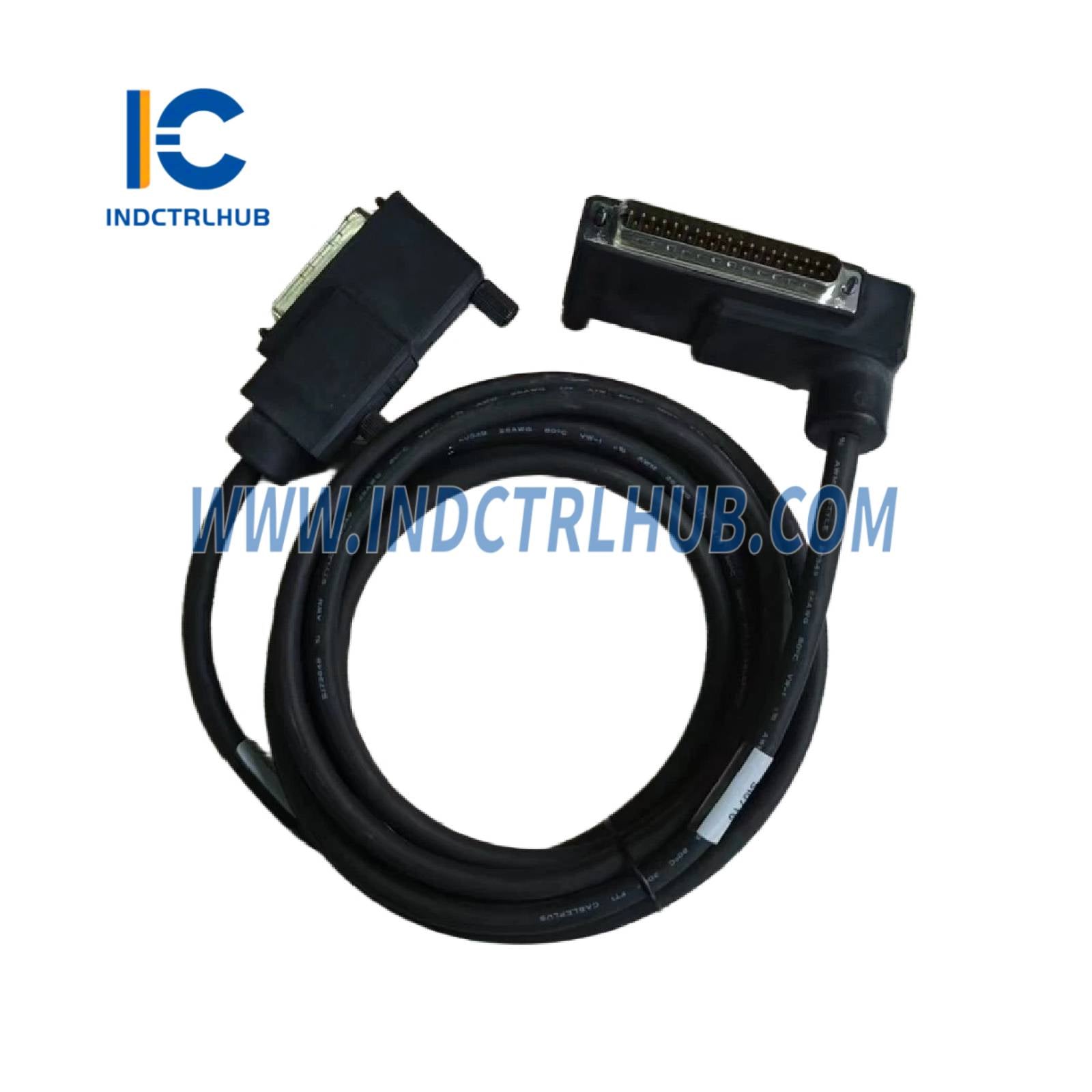

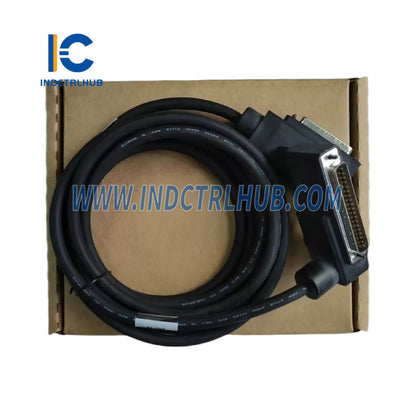

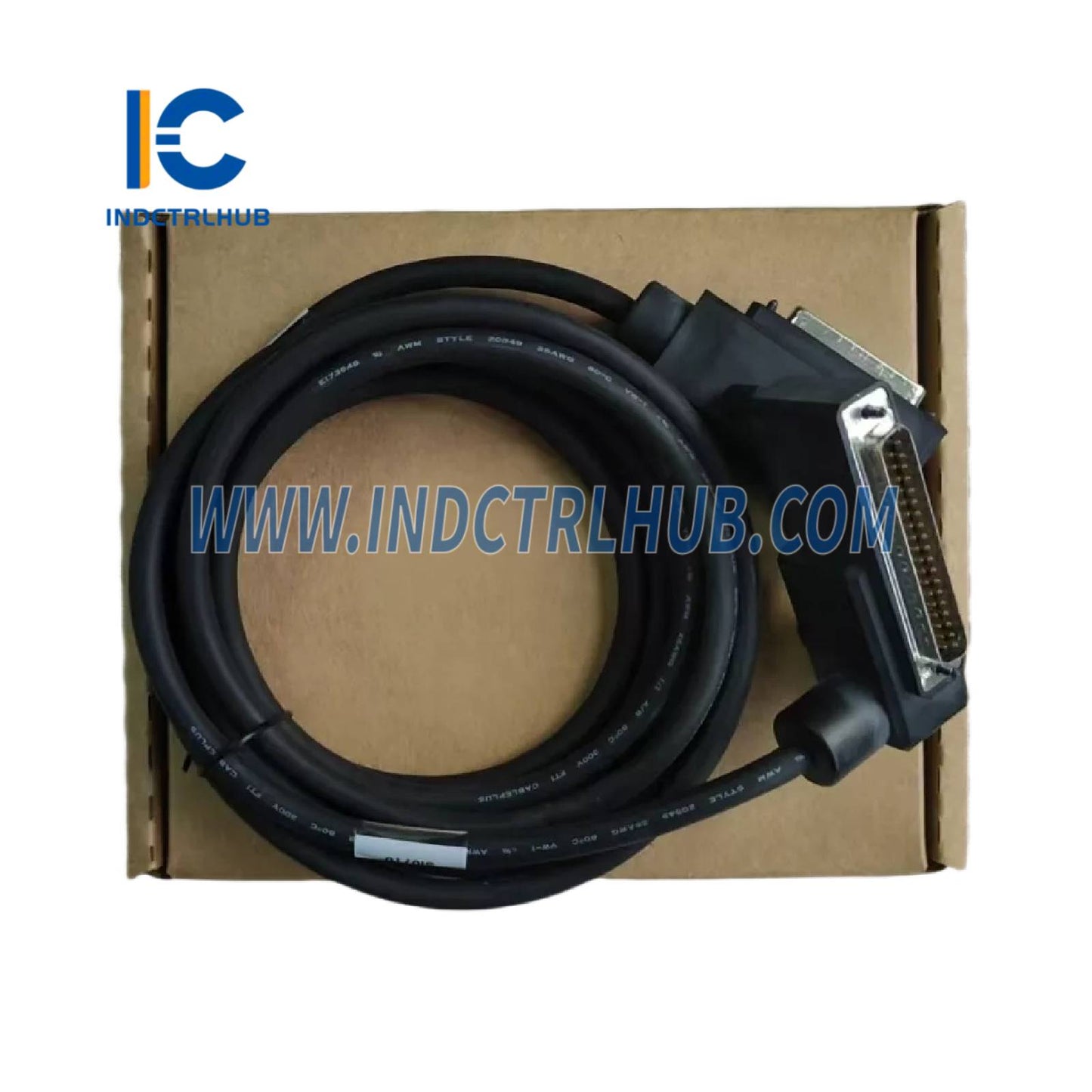

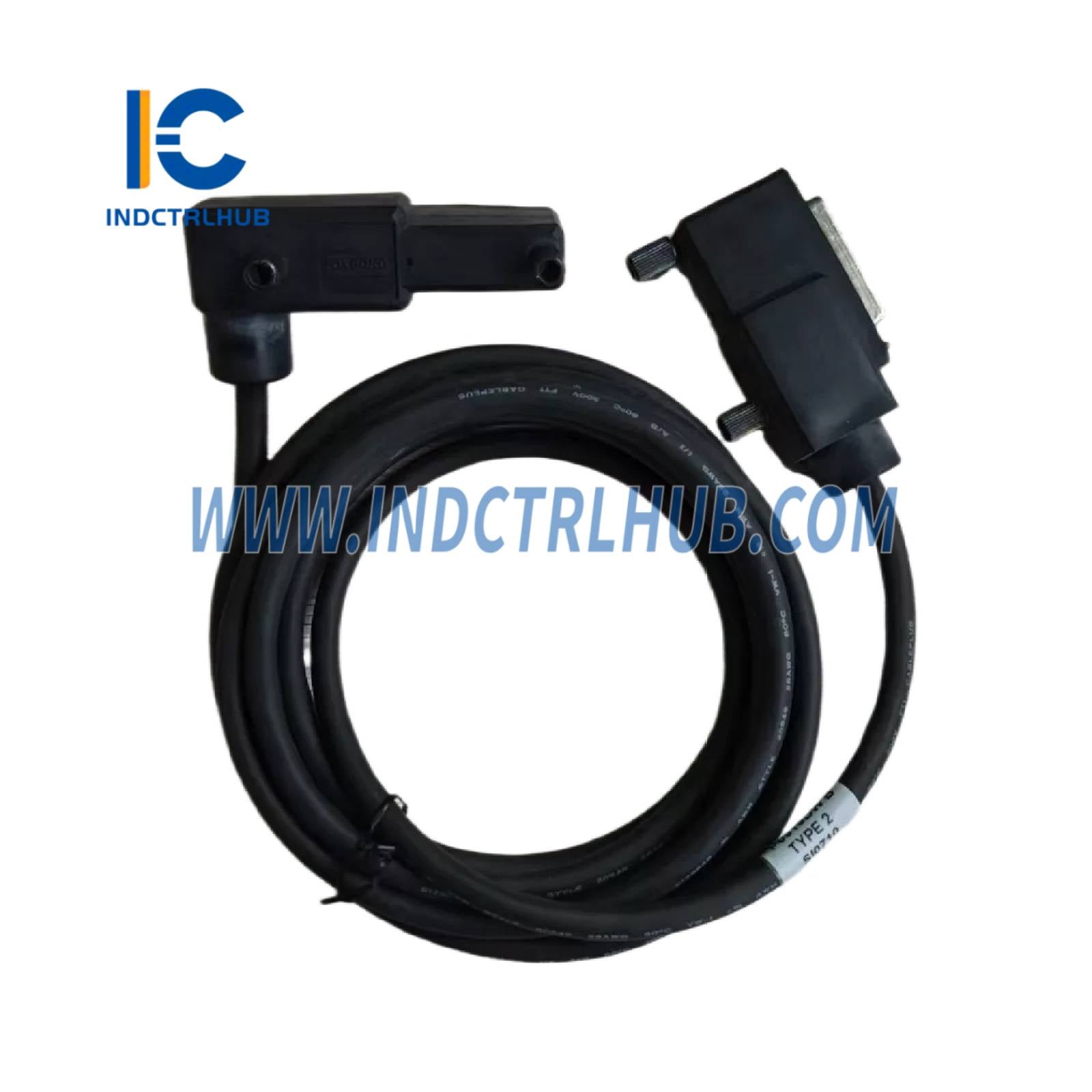

| Тип продукта | Кабель завершения (Тип 2, P/PVC) для сборки завершения FBM202 |
| Функция | Соединяет модуль FBM202 (основание) с сборкой завершения для входных сигналов термопары/mV |
| Связанный модуль | FBM202 (P0926EQ) |
| Совместимость с системой | Система автоматизации процессов I/A Series, серия 200 |
⚙️ Функциональные характеристики
| Особенность | Спецификация |
|---|---|
| Тип кабеля | Тип 2, P/PVC (внешняя оболочка из полиуретана, полужесткая изоляция первичного проводника из ПВХ) |
| Длина кабеля | 3,0 м (9,8 фута) |
| Разъем (TA) | 25-контактный мужской D-subминиатюрный |
| Разъем (основание) | 37-контактный мужской D-subминиатюрный |
| Применение | Обеспечивает проходное соединение между FBM202 и TA для восьми входных сигналов термопары/mV и одного опорного соединения RTD |
| Совместимость | Поддерживает TA, установленные на DIN-рейку (P0916AC, P0916AD, P0916XH, P0917JL) и TA, установленные на основание (P0929CN) |
🔌 Физические характеристики
| Особенность | Спецификация |
|---|---|
| Материал | Внешняя оболочка из полиуретана, полужесткая изоляция первичного проводника из ПВХ |
| Диапазон температур | -20 до +80°C (-4 до +176°F) |
| Длина кабеля | 3,0 м (9,8 фута) |
| Типы разъемов | 25-контактный мужской D-subминиатюрный (конец TA); 37-контактный мужской D-subминиатюрный (конец основания) |
🌡️ Экологические характеристики
| Параметр | Спецификация |
|---|---|
| Рабочая температура | -20 до +80°C (-4 до +176°F) |
| Температура хранения | -40 до +70°C (-40 до +158°F) |
| Относительная влажность | 5 до 95% (без конденсации) |
| Загрязнение | Класс G3 (жесткий) по ISA S71.04, тестировано по EIA 364-65, класс III |
| Вибрация | 0,75 м/с² (5 до 500 Гц) |
✅ Соответствие нормативам
| Стандарт | Детали |
|---|---|
| Электромагнитная совместимость (EMC) | Европейская директива EMC 89/336/EEC; EN 50081-2, EN 50082-2, EN 61326 приложение A (промышленные уровни), CISPR 11 класс A; IEC 61000-4-2 (ESD, 4 кВ контакт, 8 кВ воздух), IEC 61000-4-3 (излучение, 10 В/м), IEC 61000-4-4 (EFT, 2 кВ), IEC 61000-4-5 (перенапряжение, 2 кВ питание, 1 кВ ввод/вывод), IEC 61000-4-6 (проводимые, 10 В rms), IEC 61000-4-8 (магнитные, 30 А/м) |
| Безопасность продукта (UL) | Сертифицирован UL/UL-C для класса I, группы A-D, подразделение 2, T4; класс 2 по NEC (NFPA No.70) и CSA C22.1 при подключении к указанным модулям процессора I/A Series |
| Безопасность продукта (Европа) | Европейская директива низкого напряжения 73/23/EEC; ATEX 94/9/EC; CENELEC (DEMKO) EEx nA IIC T4 для зоны 2 |
| Соответствие RoHS | Не указано явно; предполагается соответствие европейским стандартам на основе контекста документа 2013 года |
📦 Информация для заказа
| Поле | Детали |
|---|---|
| Класс | Промышленный |
| Номер детали | P0916DW |
| Связанный модуль | FBM202 (P0926EQ) |
| Связанный TA | P0916AC (PVC, компрессионный), P0916AD (PVC, кольцевой наконечник), P0916XH (PA, компрессионный), P0917JL (PA, кольцевой наконечник), P0929CN (PC/ABS, установленный на основание) |
| Тип кабеля | Тип 2, P/PVC |
