Product Description

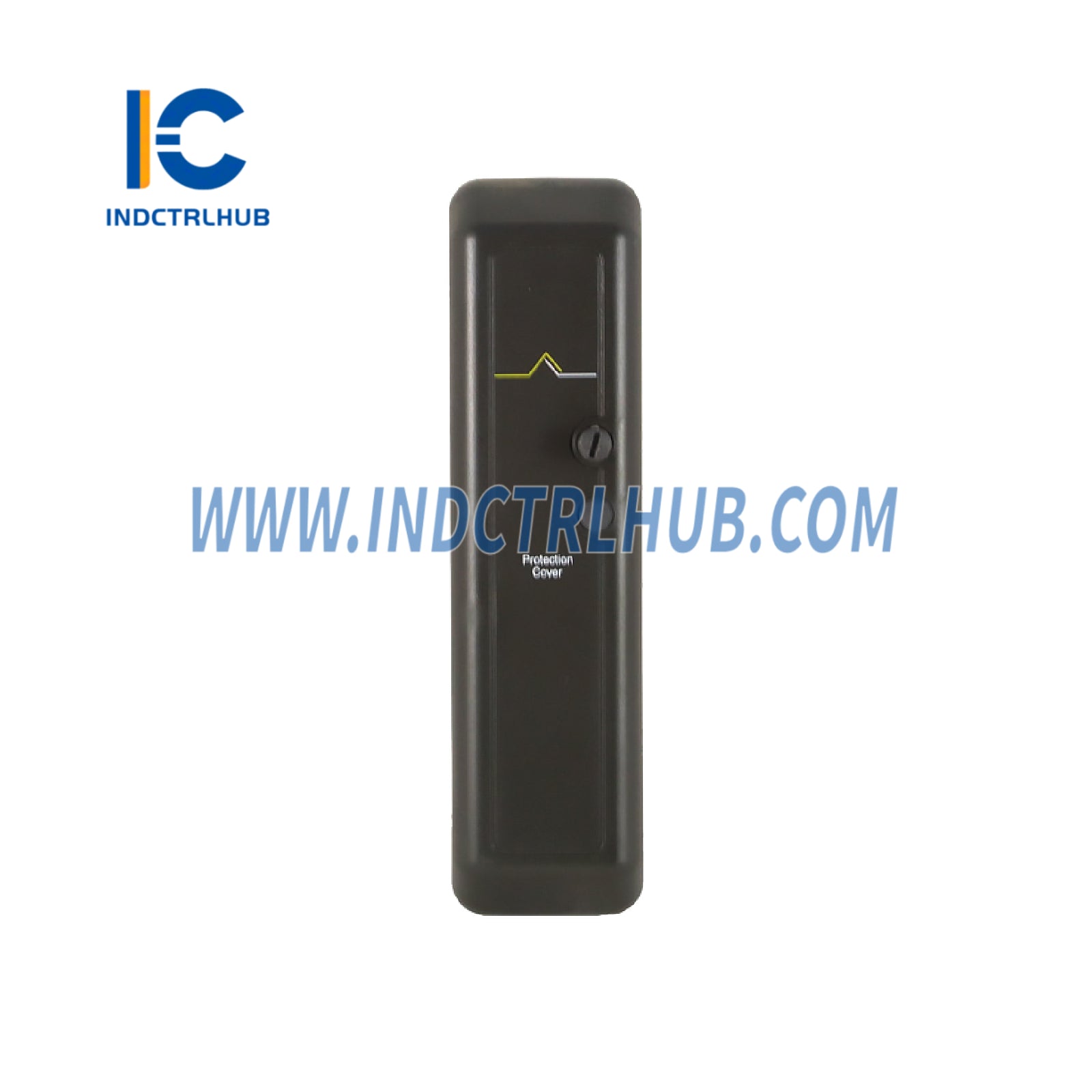

Emerson VE4017P0 DeltaV M-series H1 I/O Interface Card
- Производитель: Emerson
- Модель/Номер детали: VE4017P0 (Альтернативный: KJ3241X1-BA1, 12P2506X)
- Описание: Карта интерфейса ввода-вывода серии M H1 и однополюсный клеммный блок (включает 1 карту интерфейса и однополюсный клеммный блок)
Обзор
- Emerson VE4017P0 — это интерфейсная карта M-серии H1 I/O с простым клеммным блоком, предназначенная для распределённой системы управления DeltaV. Она обеспечивает коммуникацию Fieldbus H1 для подключения устройств FOUNDATION Fieldbus, таких как передатчики и клапаны, к системе DeltaV в приложениях промышленной автоматизации, включая нефтегазовую, химическую и энергетическую отрасли. Конфигурация с простым клеммным блоком поддерживает надёжный обмен данными для управления процессами.
Технические характеристики
| Спецификация | Подробности |
|---|---|
| Модель | VE4017P0 (KJ3241X1-BA1) |
| Ряд | DeltaV M-серия |
| Тип | H1 I/O интерфейсная карта с однопроводным клеммным блоком |
| Протокол связи | FOUNDATION Fieldbus H1 |
| Порты | 1 порт Fieldbus H1 |
| Поддерживаемые устройства | До 16 устройств на сегмент |
| Мощность LocalBus | 12 В постоянного тока при 200 мА |
| Масса | 0,4 кг |
| Рабочая температура | -40°С до +70°С |
| Температура хранения | -40°С до +85°С |
| Относительная влажность | 5% до 95%, без конденсации |
| Рейтинг защиты | IP20 |
| Воздушные загрязнители | ISA-S71.04-1985 Класс G3, конформное покрытие |
| Монтаж | DIN-рейка типа T, на носителе ввода/вывода |
| Сертификаты | CE, CSA, FM, ATEX, IECEx, морские сертификаты (ABS, DNV) |
| Совместимость системы | DeltaV v10.3 или новее |
Дополнительная информация
- Функциональность: VE4017P0 обеспечивает коммуникацию FOUNDATION Fieldbus H1, поддерживая до 16 устройств на сегмент для управления процессами и диагностики. Однопроводной клеммный блок обеспечивает надежные подключения для устройств Fieldbus, а карта включает встроенную диагностику для мониторинга состояния сегмента. Поддерживается горячая замена, позволяющая проводить обслуживание без простоя системы.
- Экологическая прочность: Разработанная для суровых промышленных условий, карта оснащена конформным покрытием для защиты от загрязнений в воздухе и надежно работает при экстремальных температурах, ударах и вибрациях. Она подходит для установки в опасных зонах, включая Зону 2.
- Интеграция: VE4017P0 интегрируется с системами серии DeltaV M, устанавливаясь на DIN-рейки типа T для модулей ввода-вывода, такие как VE4050S2K1C0. Он соответствует руководствам по установке DeltaV и поддерживает бесшовную конфигурацию устройств Fieldbus, снижая сложность проводки и затраты на установку.
- Доступность: Доступно через поставщиков как новые, излишки или восстановленные устройства, обычно с гарантией на один год. Пользователи должны проверить совместимость с версиями программного обеспечения DeltaV и обеспечить правильную конфигурацию носителя.
