Product Description

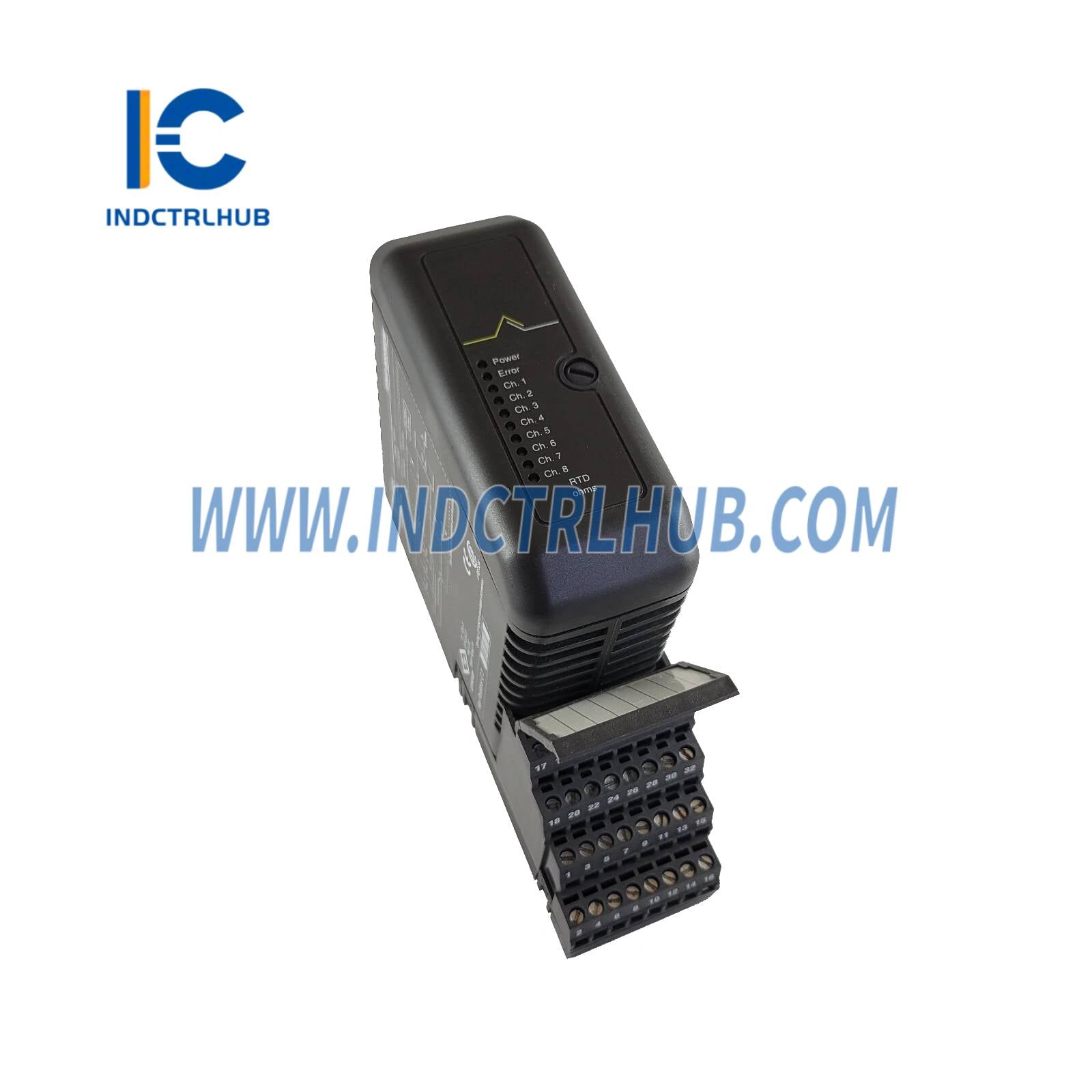

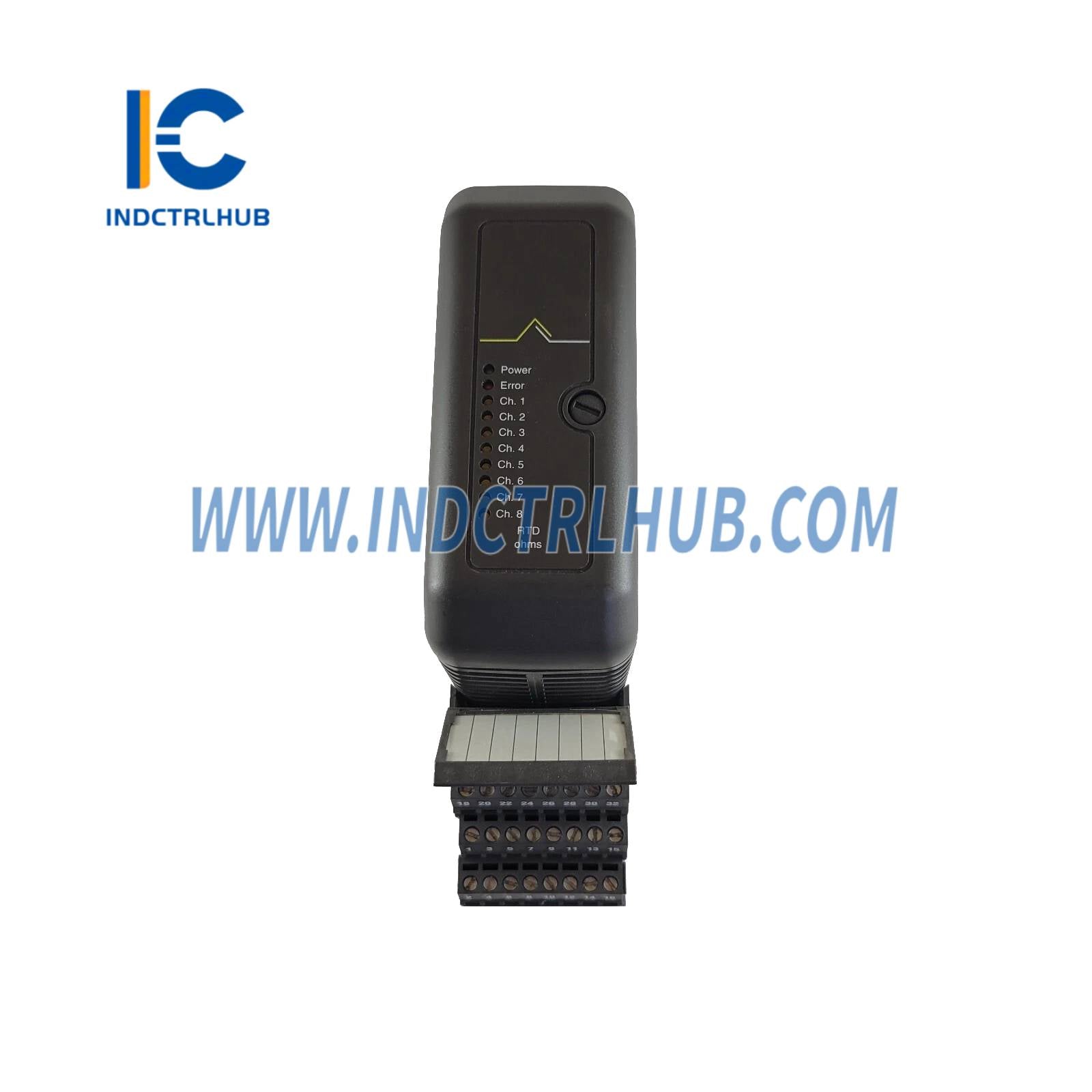

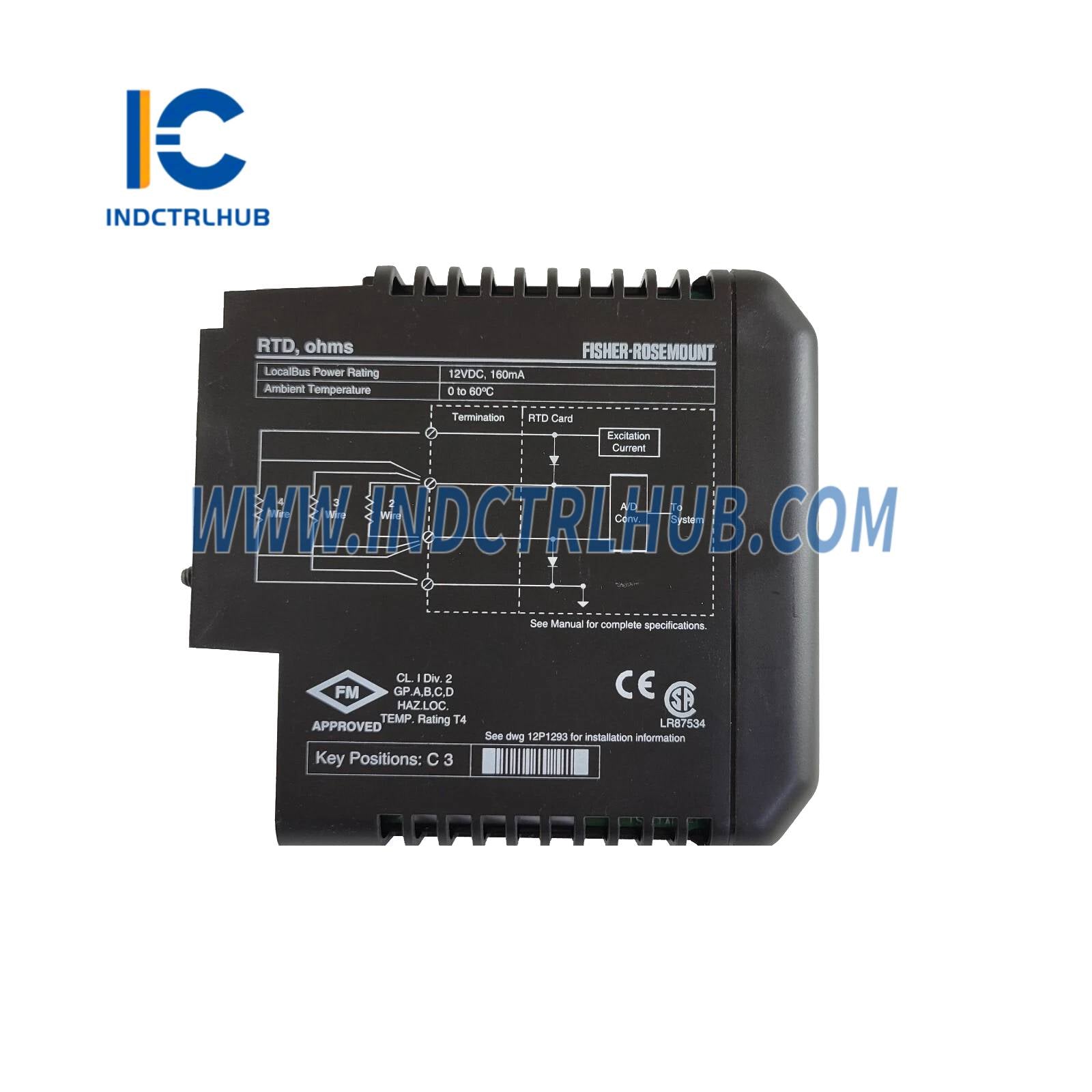

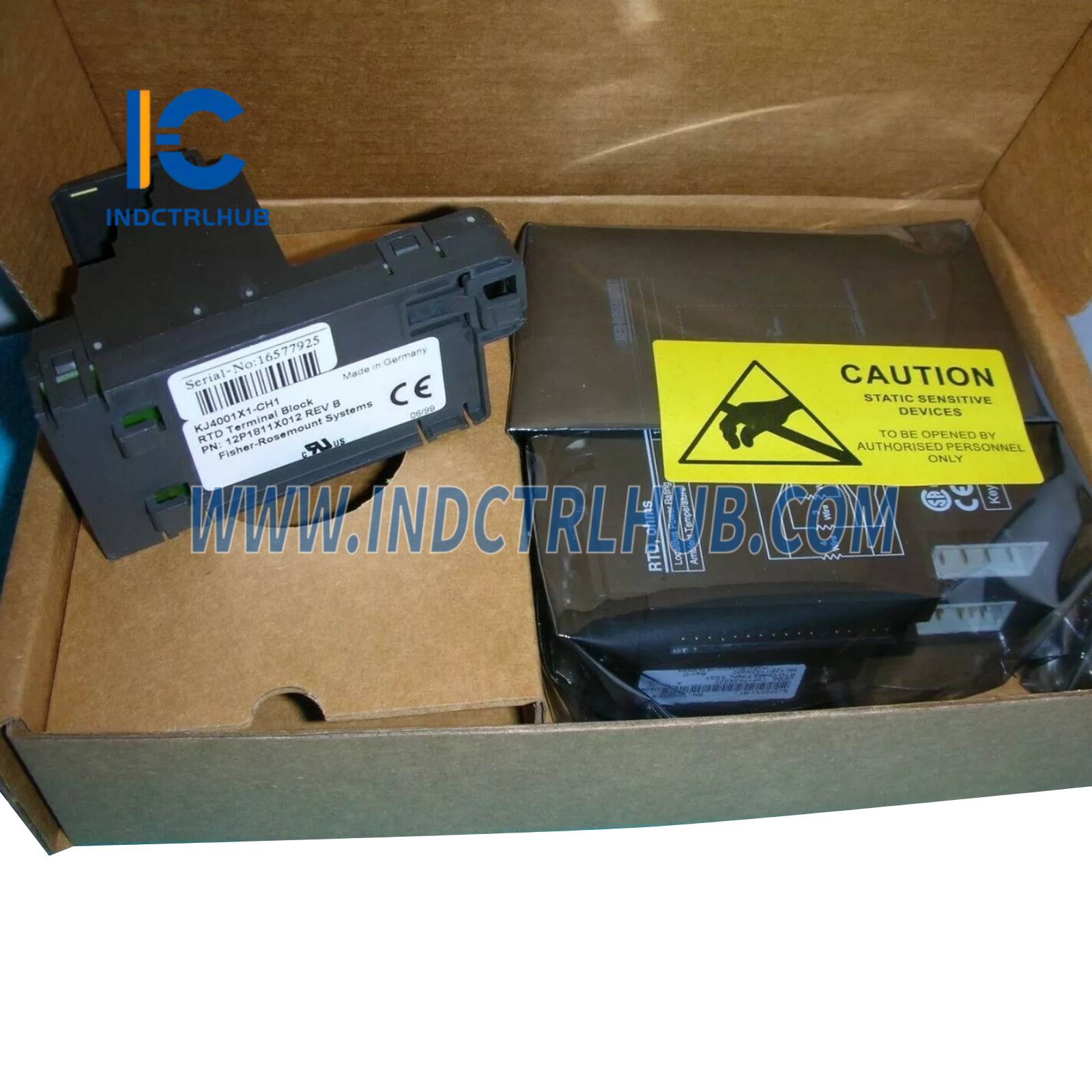

Emerson VE4003S6B1 DeltaV M-series RTD Input Module
- Производитель: Emerson
- Модель/Номер детали: VE4003S6B1 (Альтернативный: KJ3231X1-BA1, 12P2830X)

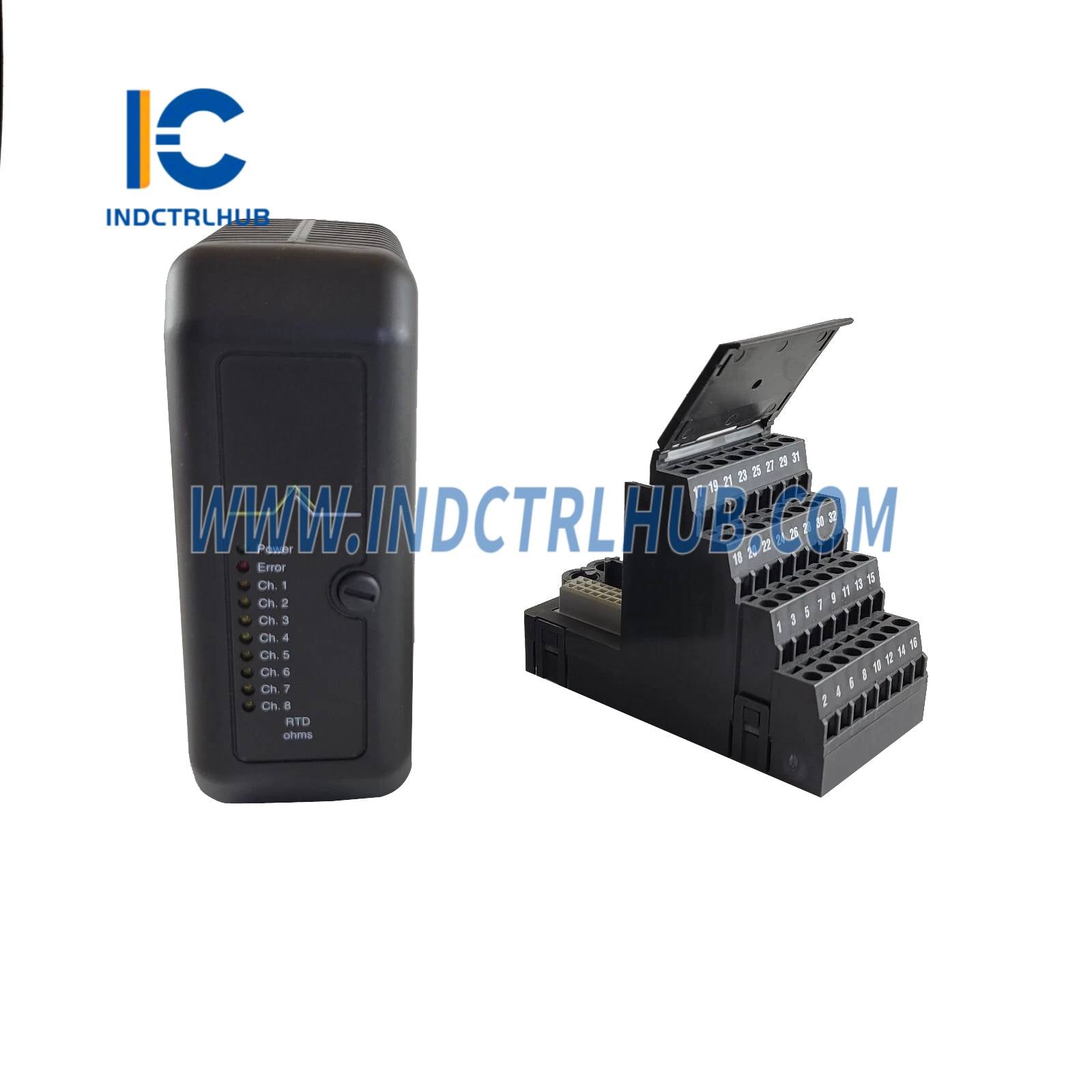

- Описание: Модуль ввода устройства с сопротивлением температуры серии M (RTD), 8-канальный, с блоком подключения RTD
Обзор
- Модуль Emerson VE4003S6B1 серии M — это модуль ввода RTD, разработанный для распределённой системы управления DeltaV. Он обеспечивает 8-канальный ввод для резистивных температурных датчиков (RTD) и включает блок терминалов RTD для надёжных соединений. Модуль обрабатывает температурные сигналы от RTD-датчиков в приложениях промышленной автоматизации, таких как нефтегазовая, химическая промышленность и энергетика, обеспечивая точный мониторинг температуры.
Технические характеристики
| Спецификация | Подробности |
|---|---|
| Модель | VE4003S6B1 (KJ3231X1-BA1) |
| Ряд | DeltaV M-серия |
| Тип | Модуль ввода RTD, 8-канальный, с блоком терминалов RTD |
| Каналы | 8 входных каналов RTD |
| Входной сигнал | 2-проводной, 3-проводной или 4-проводной RTD (Pt100, Pt200, Pt500, Ni120, Cu10) |
| Диапазон температур | -200°C до +850°C (в зависимости от типа RTD) |
| Мощность LocalBus | 12 В постоянного тока при 150 мА |
| Мощность полевой цепи | 24 В постоянного тока при 100 мА |
| Масса | 0,4 кг |
| Рабочая температура | -40°С до +70°С |
| Температура хранения | -40°С до +85°С |
| Относительная влажность | 5% до 95%, без конденсации |
| Рейтинг защиты | IP20 |
| Воздушные загрязнители | ISA-S71.04-1985 Класс G3, конформное покрытие |
| Монтаж | DIN-рейка типа T, на носителе ввода/вывода |
| Сертификаты | CE, CSA, FM, ATEX, IECEx, морские сертификаты (ABS, DNV) |
| Совместимость системы | DeltaV v10.3 или новее |
Дополнительная информация
- Функциональность: VE4003S6B1 обрабатывает восемь входов RTD, поддерживая 2-проводные, 3-проводные или 4-проводные конфигурации для различных типов RTD (Pt100, Pt200, Pt500, Ni120, Cu10). Блок подключения RTD обеспечивает надежную и эффективную проводку. Модуль поддерживает горячую замену, что позволяет проводить техническое обслуживание без простоя системы, и включает диагностику для обнаружения неисправностей, таких как обрывы цепи или сбои датчиков.
- Экологическая прочность: Модуль разработан для суровых промышленных условий, оснащён конформным покрытием для защиты от загрязнений в воздухе и надёжно работает при экстремальных температурах, ударах и вибрациях. Он подходит для установки в опасных зонах, включая Зону 2.
