Product Description
| Описание модели | |
|---|---|
| Поле | Подробности |

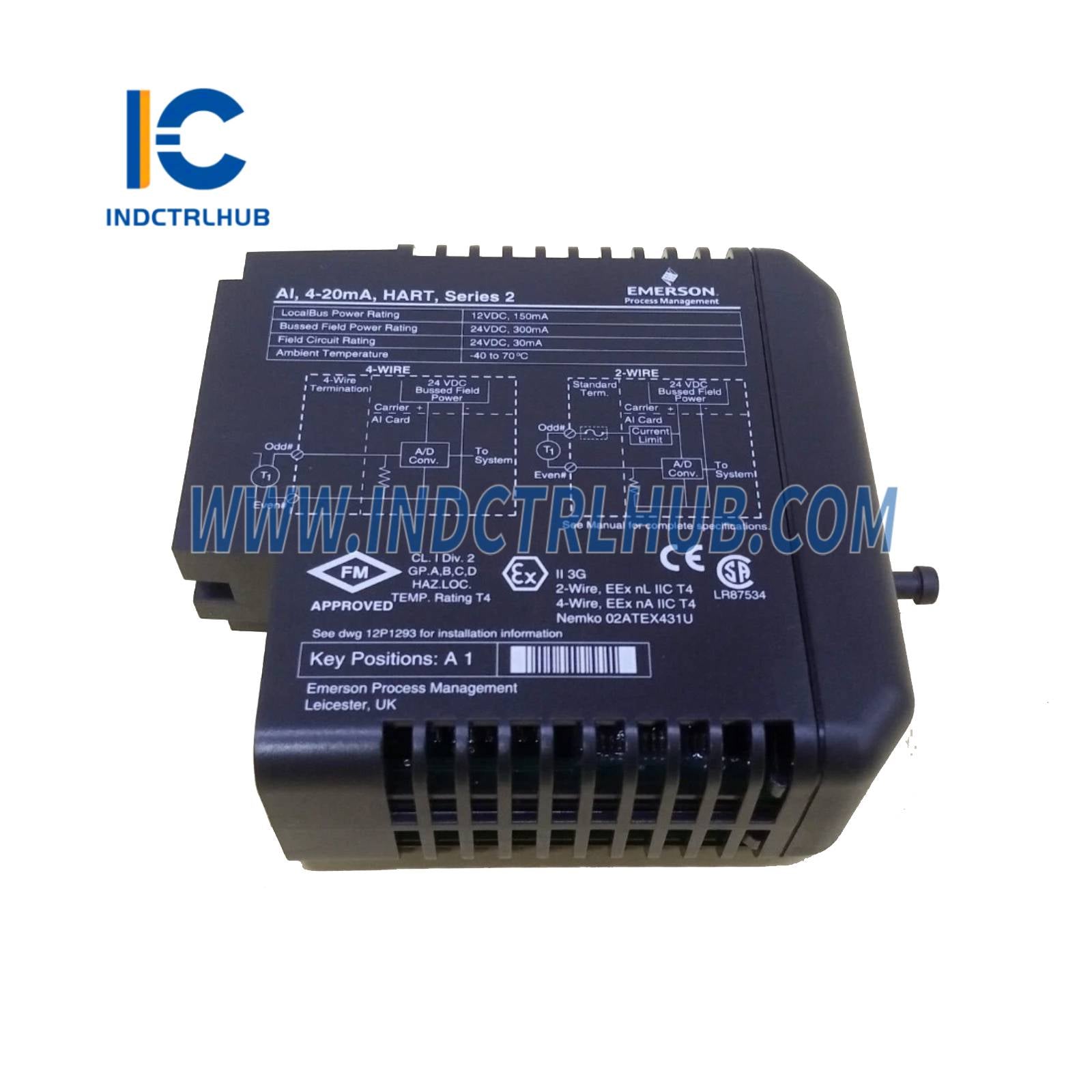

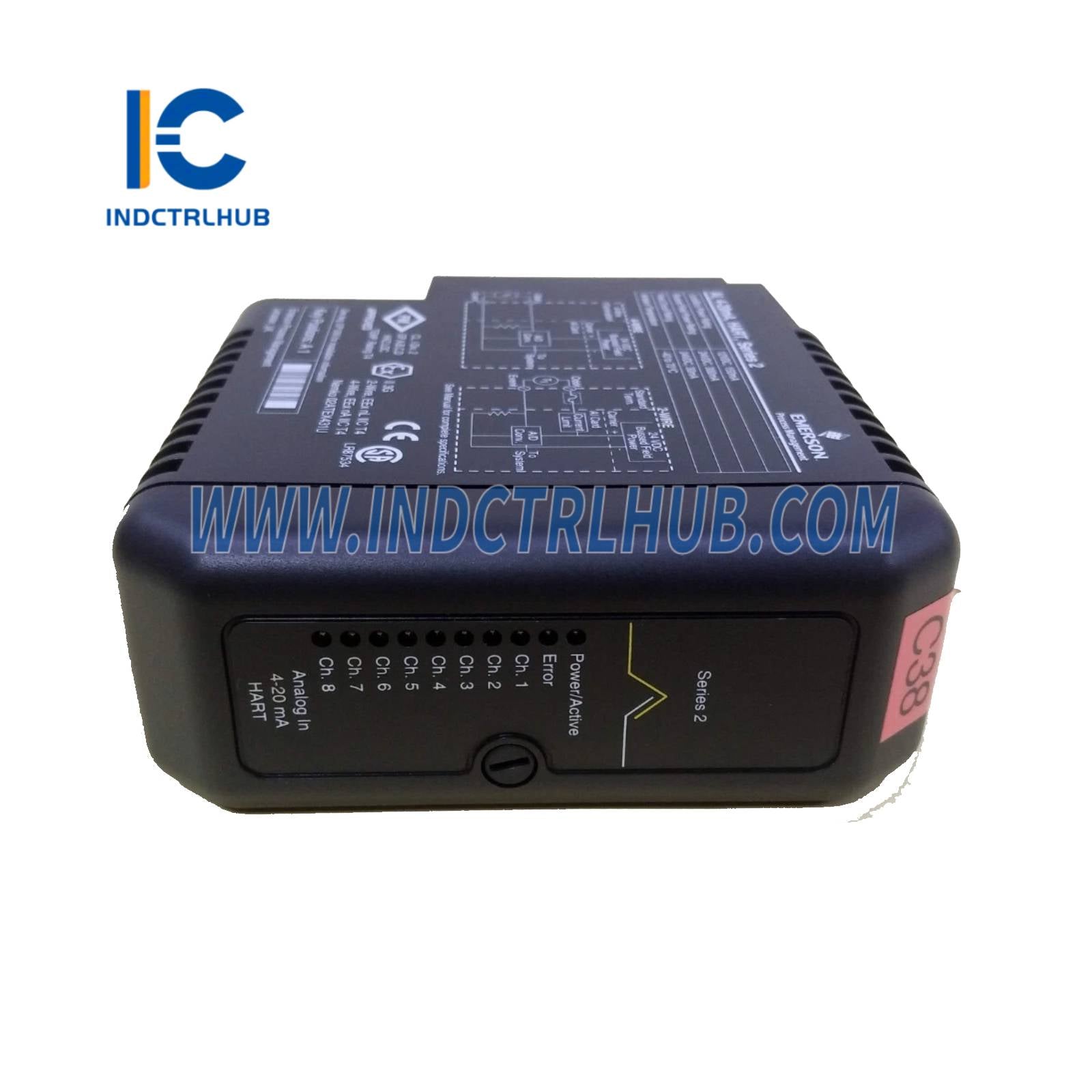

| Модель | VE4003S2B1 |
| Описание | Аналоговая входная карта, 8 каналов, 4-20 мА, HART. Включает стандартный блок терминалов ввода/вывода. |
| Технические характеристики | |
|---|---|
| Параметр | Спецификация |
| Количество каналов | 8 |
| Изоляция | Каждый канал оптически изолирован от системы и протестирован на заводе при напряжении 1500 В постоянного тока. |
| Номинальный диапазон сигнала (размах) | 4–20 мА |
| Полный диапазон сигнала | от 1 до 22,5 мА с проверкой превышения диапазона |
| Ток LocalBus (номинал 12 В постоянного тока) | Simplex: 120 мА типично, 150 мА максимум Резервный: 175 мА типично, 250 мА максимум (на карту) |
| Мощность полевой цепи | 300 мА максимум при 24 В постоянного тока (±10%) |
| Точность в диапазоне температур | 0,1% от диапазона |
| Разрешение | 16-битный A/D преобразователь |
| Повторяемость | 0,05% от диапазона |
| Частота спада | -3 дБ при 2,7 Гц, -20,5 дБ при 1/2 частоты дискретизации |
| Калибровка | Не требуется |
| Дополнительный предохранитель | 2,0 А |
| Поддержка коммуникаций | Прямой доступ HART для AMS Device Manager. Отчетность по переменным и состоянию полевых устройств для функций управления. |
| Время сканирования HART | 600-800 мс (типично) на каждый включённый канал |
| Совместимость | |
|---|---|
| Компонент | Спецификация |
| Ключи карт ввода-вывода | А1 |

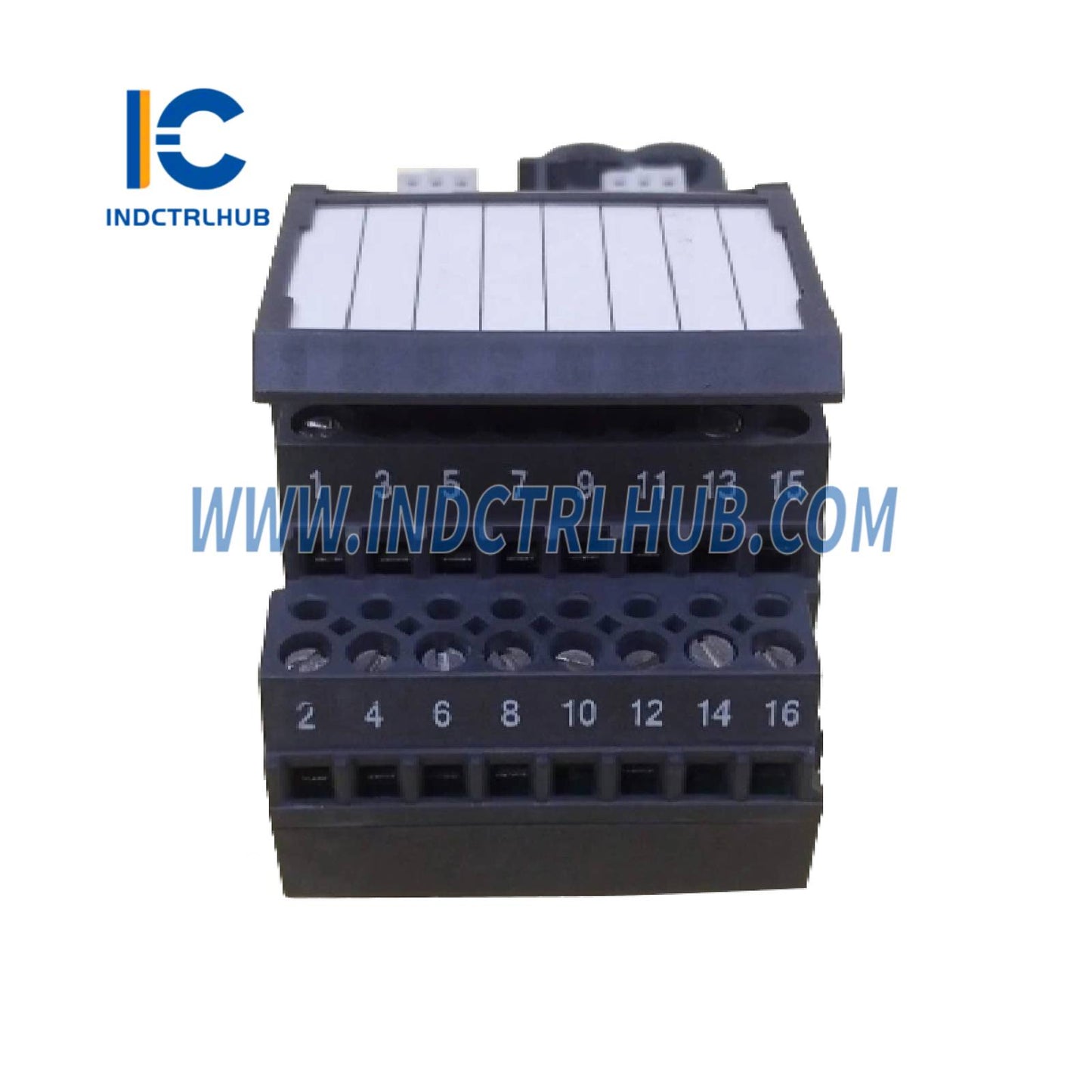

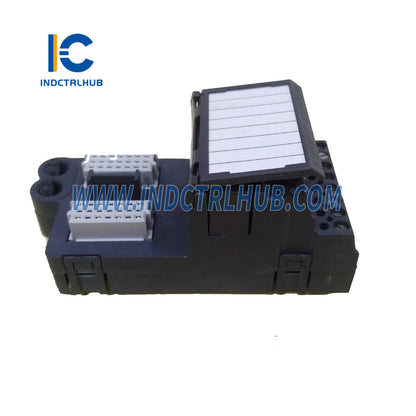

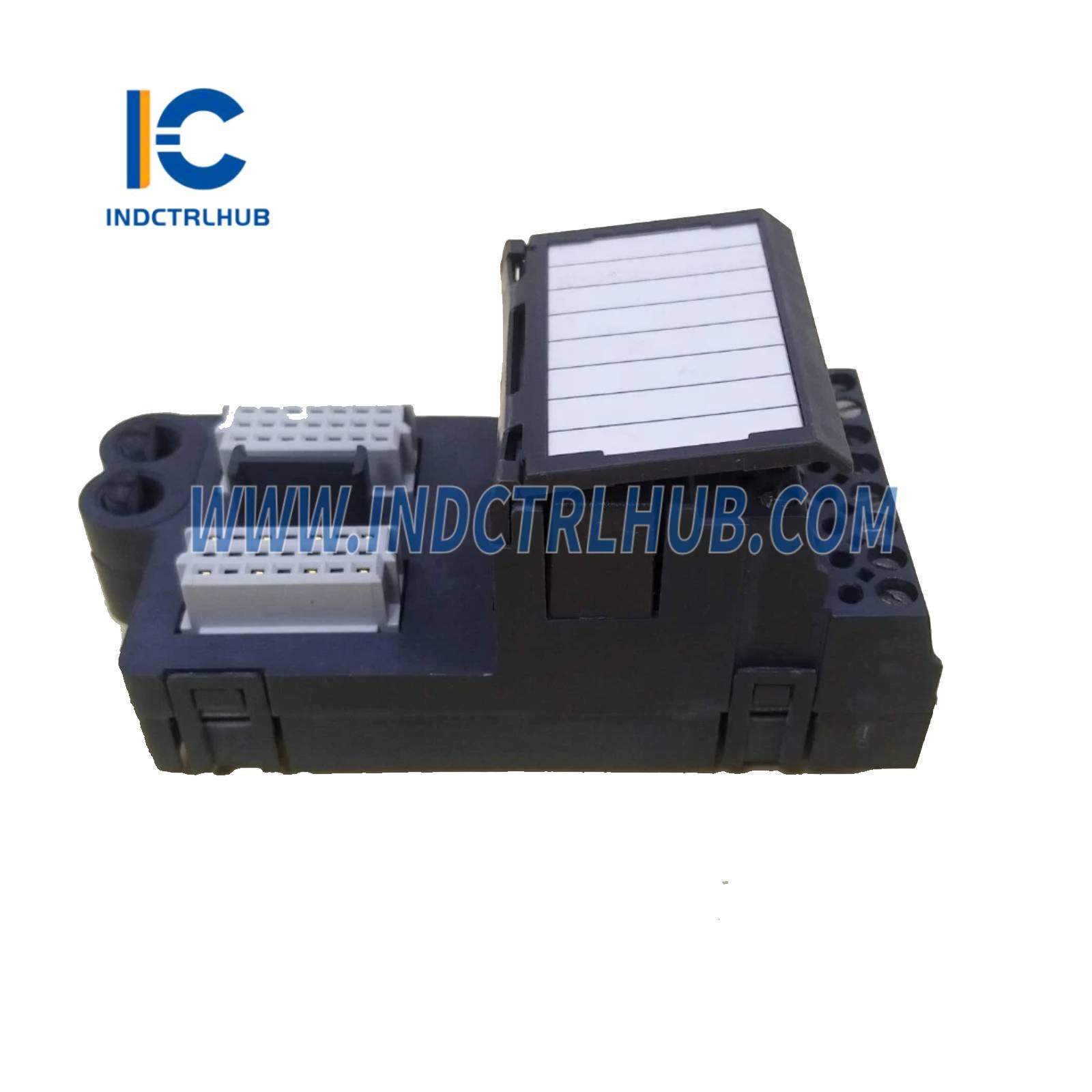

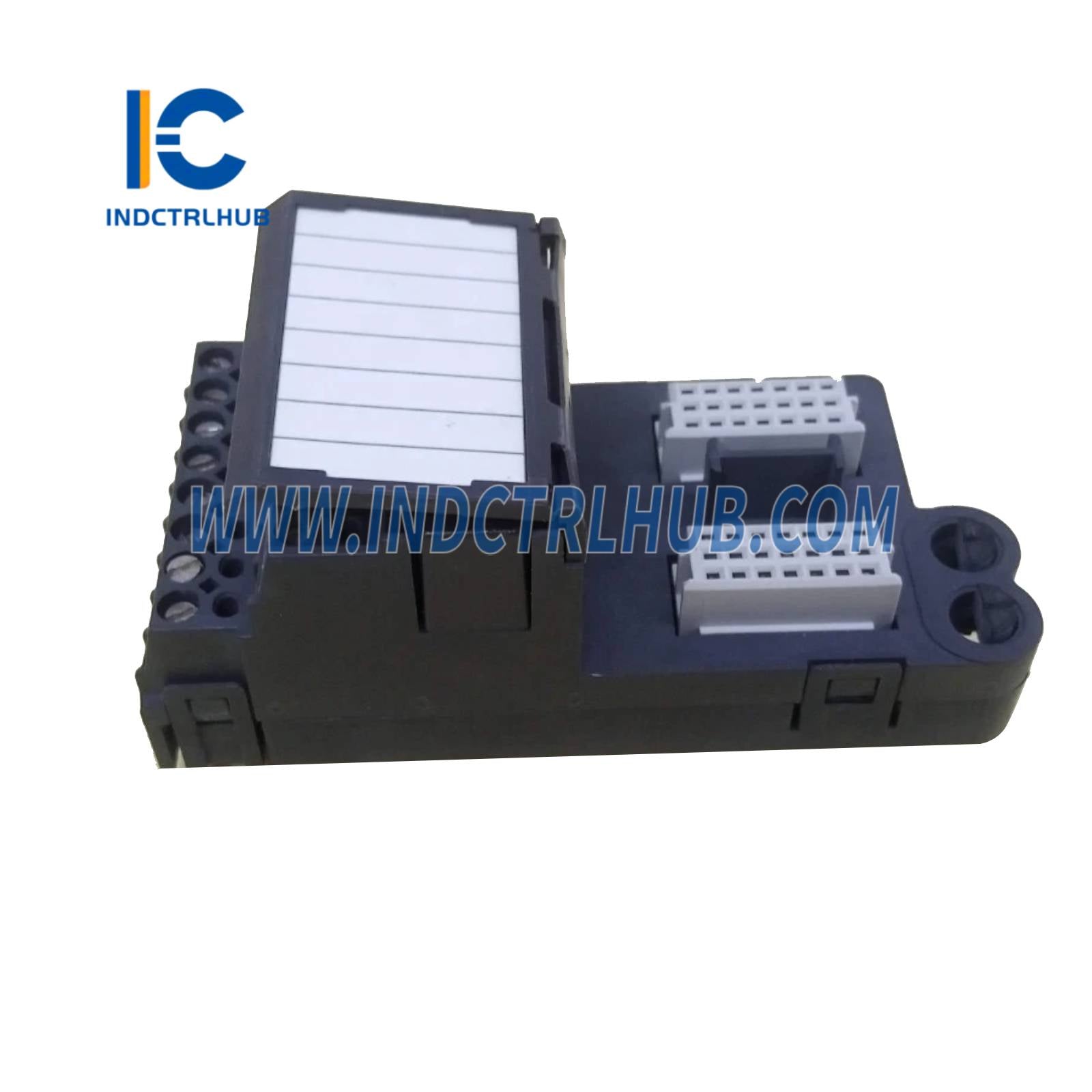

| Обычный клеммный блок ввода-вывода | Стандартный блок терминалов ввода/вывода Блок терминалов ввода/вывода с предохранителем 4-проводной блок терминалов ввода/вывода |
| Блок массового увольнения | 16-контактный блок массового завершения (поддерживает 2-проводные устройства) 24-контактный блок массового завершения (поддерживает 4-проводные устройства) |
| Сертификаты | |
|---|---|
| Тип сертификации | Подробности |
| ФМ (США) | Класс I, Раздел 2, Группы A, B, C, D, T4 |
| cFM (Канада) | Класс I, Раздел 2, Группы A, B, C, D, T4 |
| ATEX | II 3G Ex ec IIC T4 Gc II 3G Ex nA nC IIC T4 Gc |
| IEC-Ex | Ex ec IIC T4 Gc Ex nA nC IIC T4 Gc |
| Зона 2 Ex nA Сертифицировано | Да |
| Зона 2 Ex nL / Ex ic | Нет |
| Класс I, Раздел II, Взрывобезопасный | Нет |
| Дополнительная информация | |
|---|---|
| Поле | Подробности |
| Совместимость системы | Традиционные карты ввода-вывода серии M физически несовместимы с носителями контроллеров серии S. Требуются контроллеры MQ, MX или PK и горизонтальные или VerticalPlus носители серии M. Поддерживается в DeltaV версии 10.3.1 и выше. |

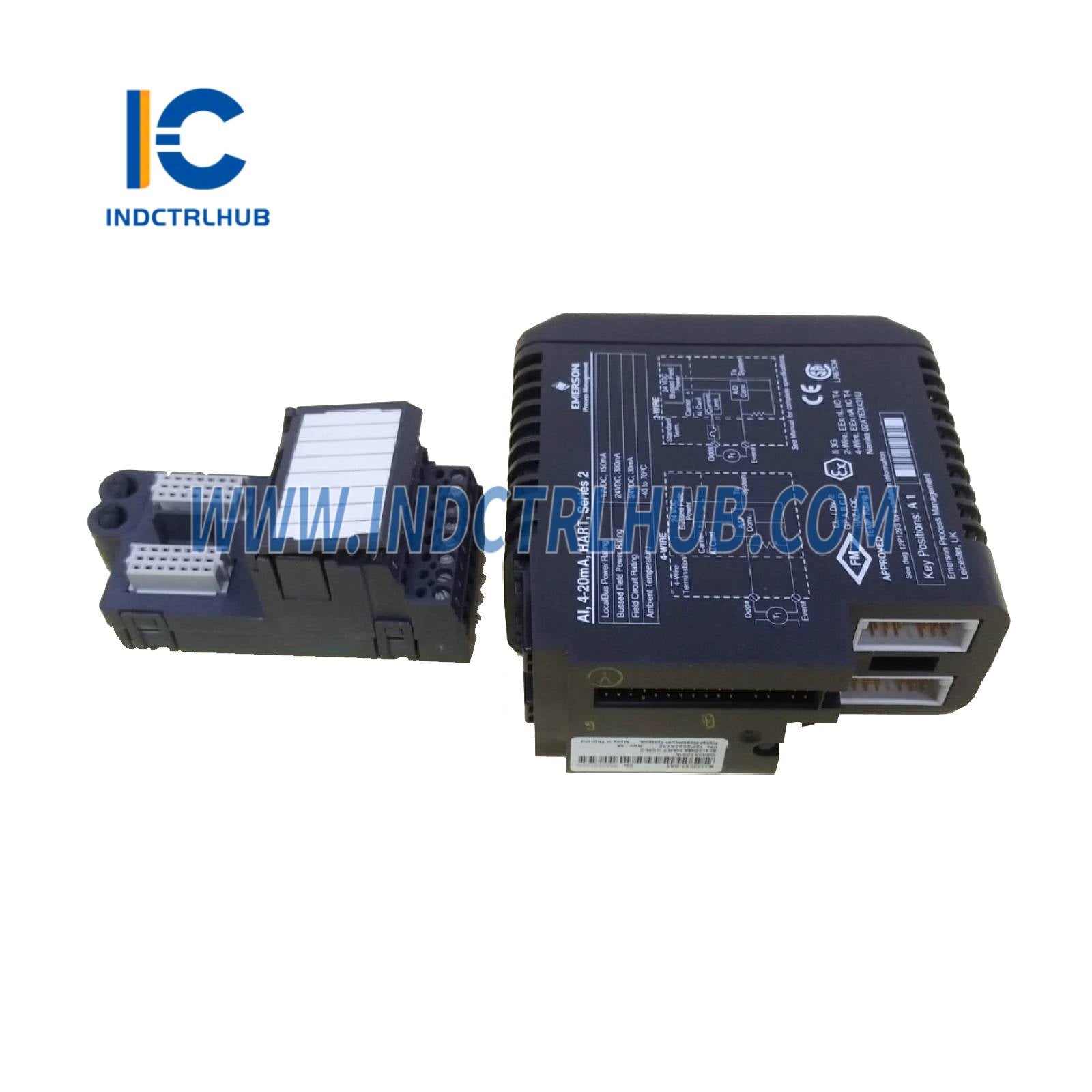

| Информация о заказе | VE4003S2B1 включает стандартный блок терминалов ввода-вывода. |
| Инструкции по установке | См. также: • Инструкции по установке класса 1, подразделение 2 DeltaV M-Series 12P1293 • Инструкции по установке зоны 2 DeltaV M-Series 12P2046 |
| Справочные документы | |
|---|---|
| Документ | Описание |
| Решение для массового подключения серии PDS M | Для получения дополнительной информации о Mass Connection Boards |
| Стандарты установки | Обеспечьте соблюдение стандартов и сертификатов, указанных в документации по установке. |
