Product Description
～～～
Обзор продукта
| Параметр | Подробности |
|---|---|

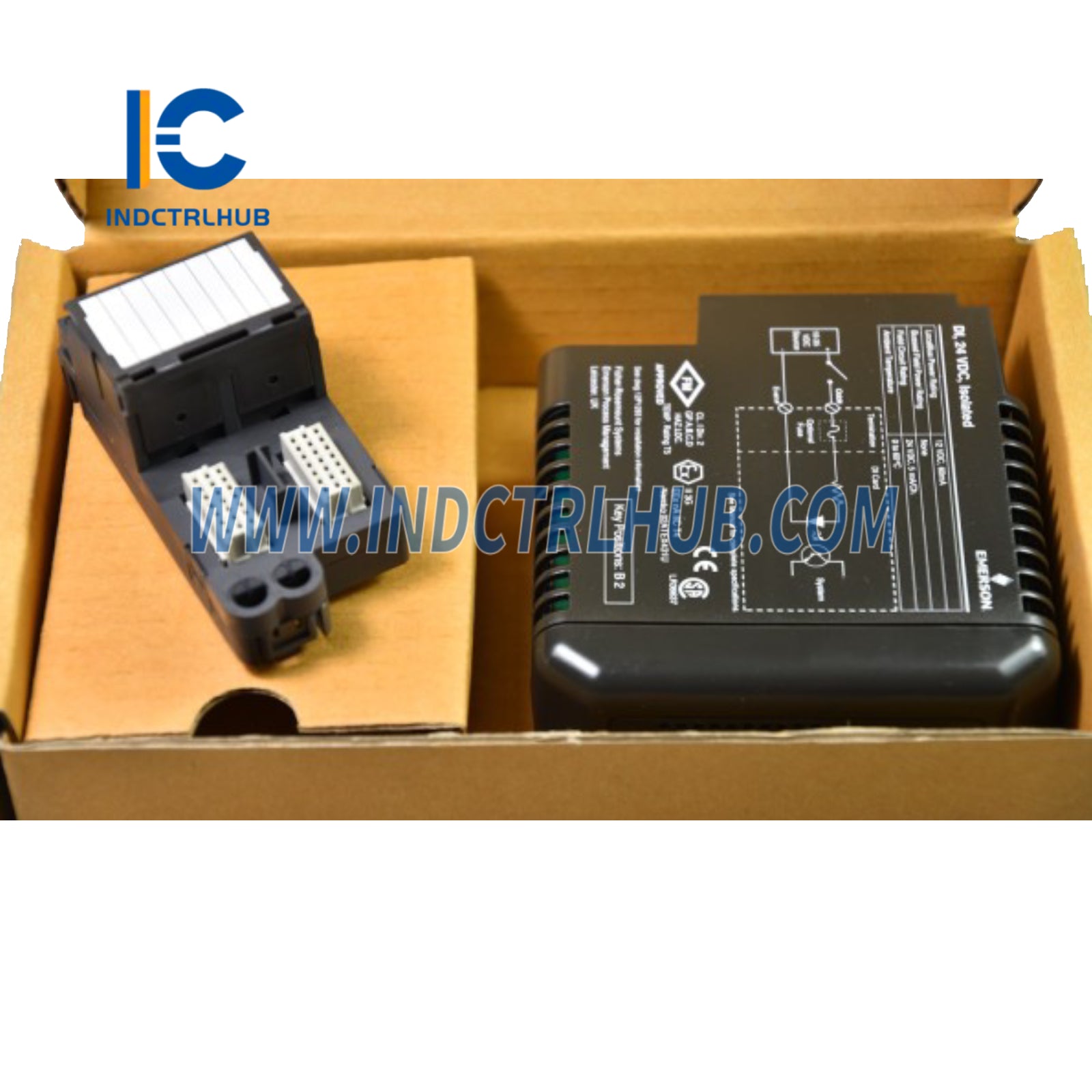

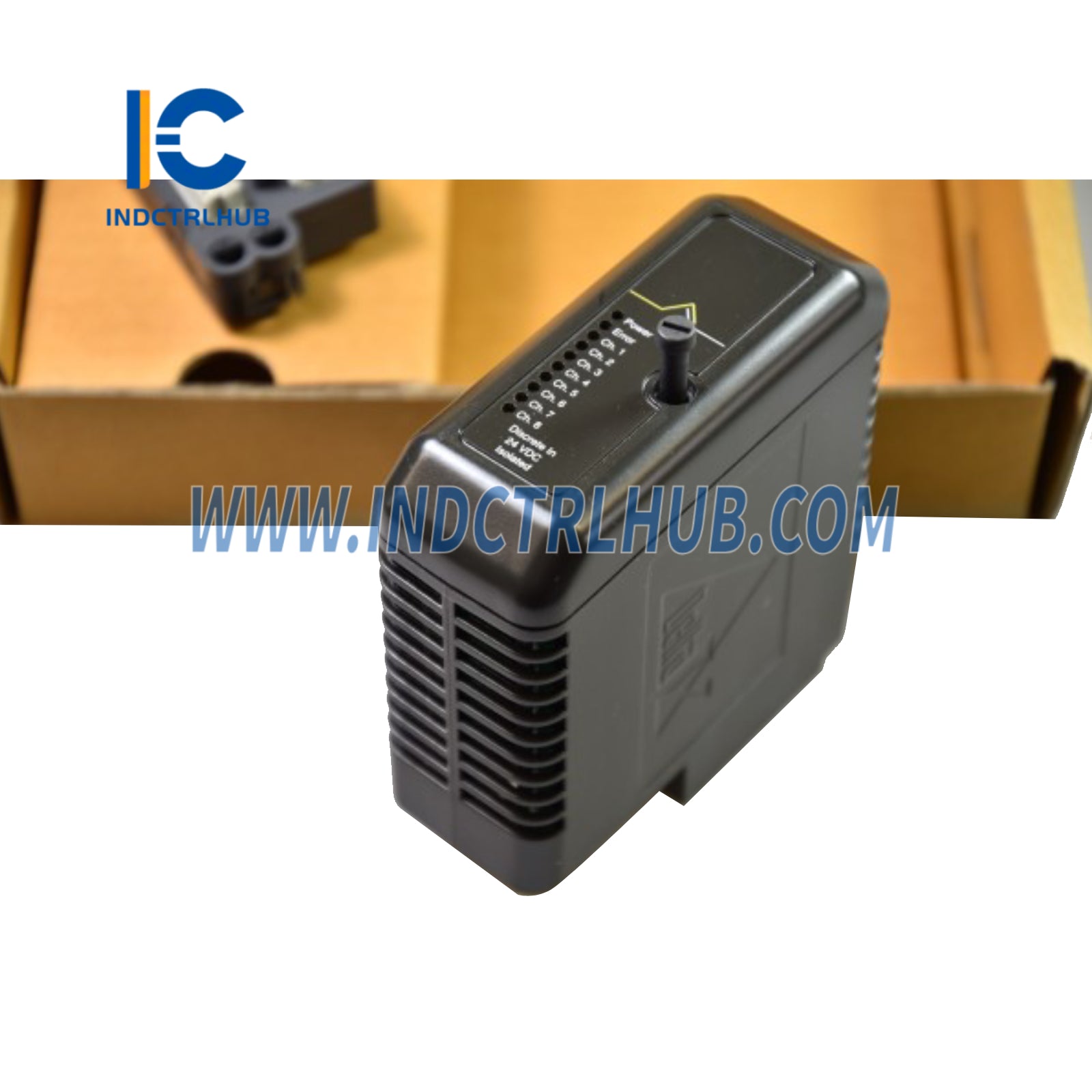

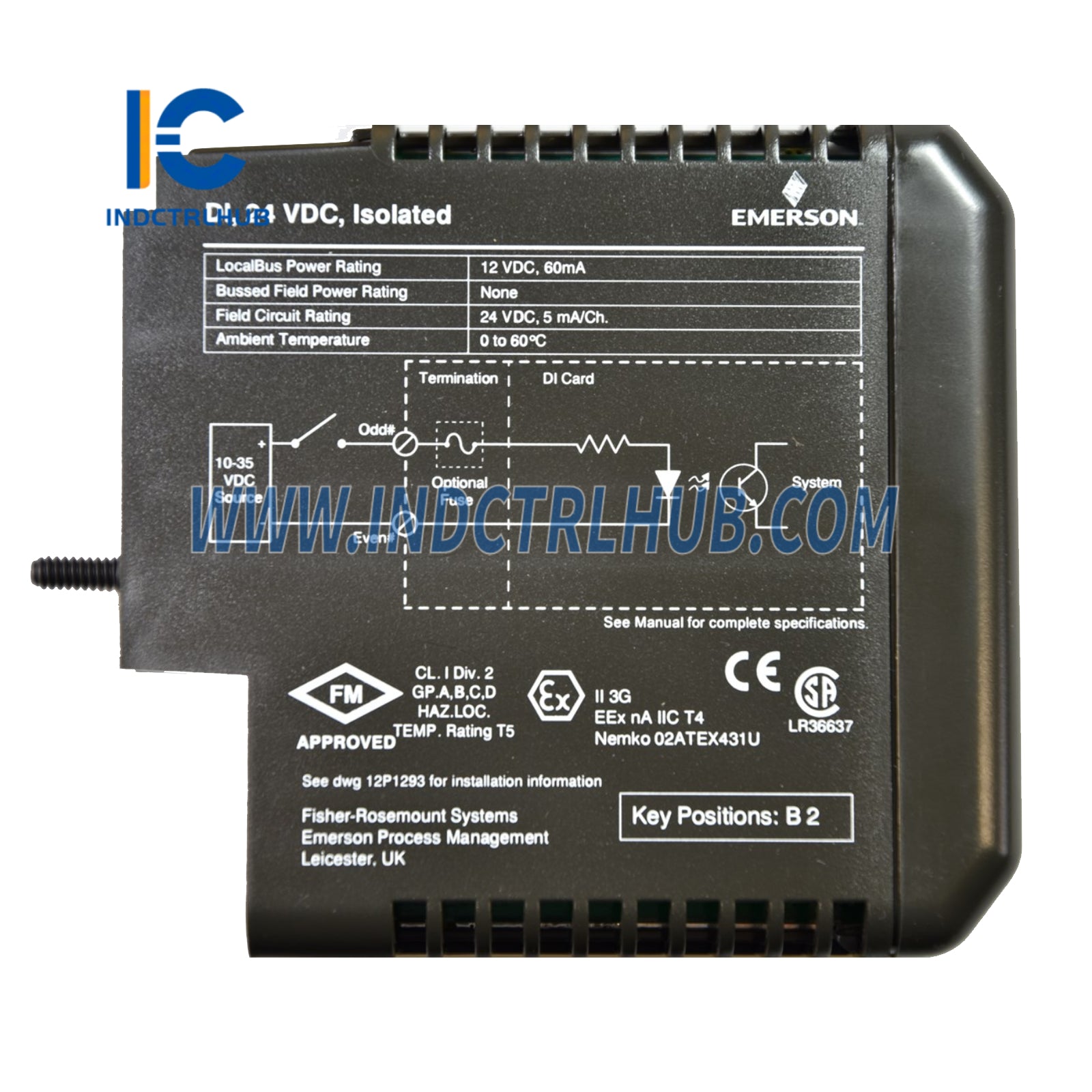

| Название продукта | 32-канальный DI клеммный блок для Series 2 Plus |
| Номер модели | VE4001S2T2B6 |
| Категория | DeltaV M-series Traditional I/O - Блоки терминалов дискретных входов |
| Функция | Подключает проводку полей для 32-канальной карты дискретного входа (DI) Plus (24 В постоянного тока, сухой контакт) к интерфейсному носителю ввода/вывода |
| Совместимость системы | DeltaV M-series Traditional I/O, используется с 32-канальной картой DI Plus (ключ карты I/O E3) на горизонтальных или VerticalPlus носителях серии M; требует DeltaV версии 13.3.1 или выше |
Технические характеристики оборудования
| Спецификация | Ценить |
|---|---|
| Тип | Клеммная колодка, 32-канальная |
| Связанная карта ввода-вывода | Дискретная входная карта Plus: 32 канала, 24В DC, сухой контакт (ключ карты ввода/вывода E3) |
| Количество каналов | Поддерживает 32 канала |
| Совместимость проводки | Подключает проводку полевых датчиков для входов с сухими контактами (обнаружение: >2 мА для Включения, <0,25 мА для Выключения) |
| Входное сопротивление | 5 кОм (приблизительно) |
| Напряжение смачивания | 24 В постоянного тока |
| Мощность полевой цепи | 150 мА максимум при 24 В постоянного тока (+20%/-15%) на карту |
| Изоляция | Каждый канал оптически изолирован от системы, протестирован на 1500 В постоянного тока |
| LocalBus Ток | 50 мА типично, 75 мА максимум (12 В постоянного тока номинально) на карту |
| Манипуляция | Кодирование карты ввода/вывода E3, обеспечивающее правильную установку карты |
| Обнаружение ошибок завершения | Поддерживается с избыточным 40-контактным блоком терминалов массового DI |
Экологические характеристики
| Параметр | Ценить |
|---|---|
| Рабочая температура | -40 до 70°C (-40 до 158°F) |
| Температура хранения | -40 до 85°C (-40 до 185°F) |
| Относительная влажность | 5 до 95%, без конденсации |
| Воздушные загрязнители | ISA-S71.04-1985 Класс G3, конформное покрытие |
| Рейтинг защиты | ИП 20 |
| Шок | 10 g ½-синусоидальная волна длительностью 11 мс |
| Вибрация | 1 мм от пика до пика от 5 до 16 Гц; 0,5 g от 16 до 150 Гц |
| Размеры (I/O интерфейс) | В 10,7 см (4,2 дюйма), Ш 4,1 см (1,6 дюйма), Глубина 10,5 см (4,1 дюйма) |
Сертификаты
| Стандарт | Подробности |
|---|---|
| ЭТОТ | ЭМС: EN 61326-1 |
| ФМ | ФМ 3600, ФМ 3611 |
| КСА | CSA C22.2 No. 213, CSA C22.2 No. 1010-1 |
| ATEX | EN60079-0, IEC60079-7, EN60079-15 |
| IEC-Ex | IEC60079-0, IEC60079-7, IEC60079-15 |
| Морской | IACS E10, сертификат ABS по оценке проекта, морской сертификат DNV |
Сертификаты для опасных зон
| Стандарт | Подробности |
|---|---|
| ФМ (США) | Класс I, Раздел 2, Группы A, B, C, D, T4 |
| cFM (Канада) | Класс I, Раздел 2, Группы A, B, C, D, T4 |
| ATEX | II 3G Ex ec IIC T4 Gc, II 3G Ex nA nC IIC T4 Gc |
| IEC-Ex | II 3G Ex ec IIC T4 Gc, II 3G Ex nA nC IIC T4 Gc |
Физические характеристики и установка
| Параметр | Подробности |
|---|---|
| Монтаж | Крепится на несущей панели интерфейса ввода-вывода (поверхностный монтаж на DIN-рейку) |
| Тип установки | 32-канальный клеммный блок для высокоплотной проводки; подключается к несущей плате интерфейса ввода/вывода |
| Проводка | Поддерживает 32-винтовое подключение для полевых проводок; совместим с решениями массового подключения |
| Механизм ключа | Ключевые посты (E3) с 6 позициями (A-F, 1-6) для предотвращения неправильной установки карты |
| Замечания по установке | Подходит для опасных зон (Класс I, Раздел 2, Зона 2); следуйте инструкциям по установке |
Функциональные особенности
| Особенность |
|---|
| Обеспечивает высокоплотную проводку для 32-канальной карты DI Plus (24В DC, сухой контакт) |
| Поддерживает входы с сухими контактами с уровнями обнаружения: >2 мА (Вкл), <0,25 мА (Выкл) |
| Оптически изолированные каналы (1500 В постоянного тока) для повышения безопасности и надежности |
| Поддерживает обнаружение ошибок терминации с помощью резервного 40-контактного блока терминации Mass DI и решений для массового подключения серии M или барьеров P+F HiC IS |
| Совместим с горизонтальными носителями серии M или VerticalPlus |
| Установка по принципу plug-and-play на носителе интерфейса ввода-вывода, сокращающая время установки |
| Механизм фиксации (E3) обеспечивает правильную установку платы ввода-вывода |
| Поддержка добавления оборудования онлайн без прерывания процесса |
| Подходит для опасных зон с сертификатами ATEX/IEC-Ex и FM/CSA |
| Требуется DeltaV версии 13.3.1 или выше для совместимости с картой DI Plus |
Информация о заказе
| Описание | Номер модели |
|---|---|
| Плата дискретного входа Plus: 32 канала, 24 В постоянного тока, сухой контакт - 32-канальный клеммный блок DI для Series 2 Plus | VE4001S2T2B6 |
