Product Description
Обзор продукта
| Параметр | Подробности |
|---|---|

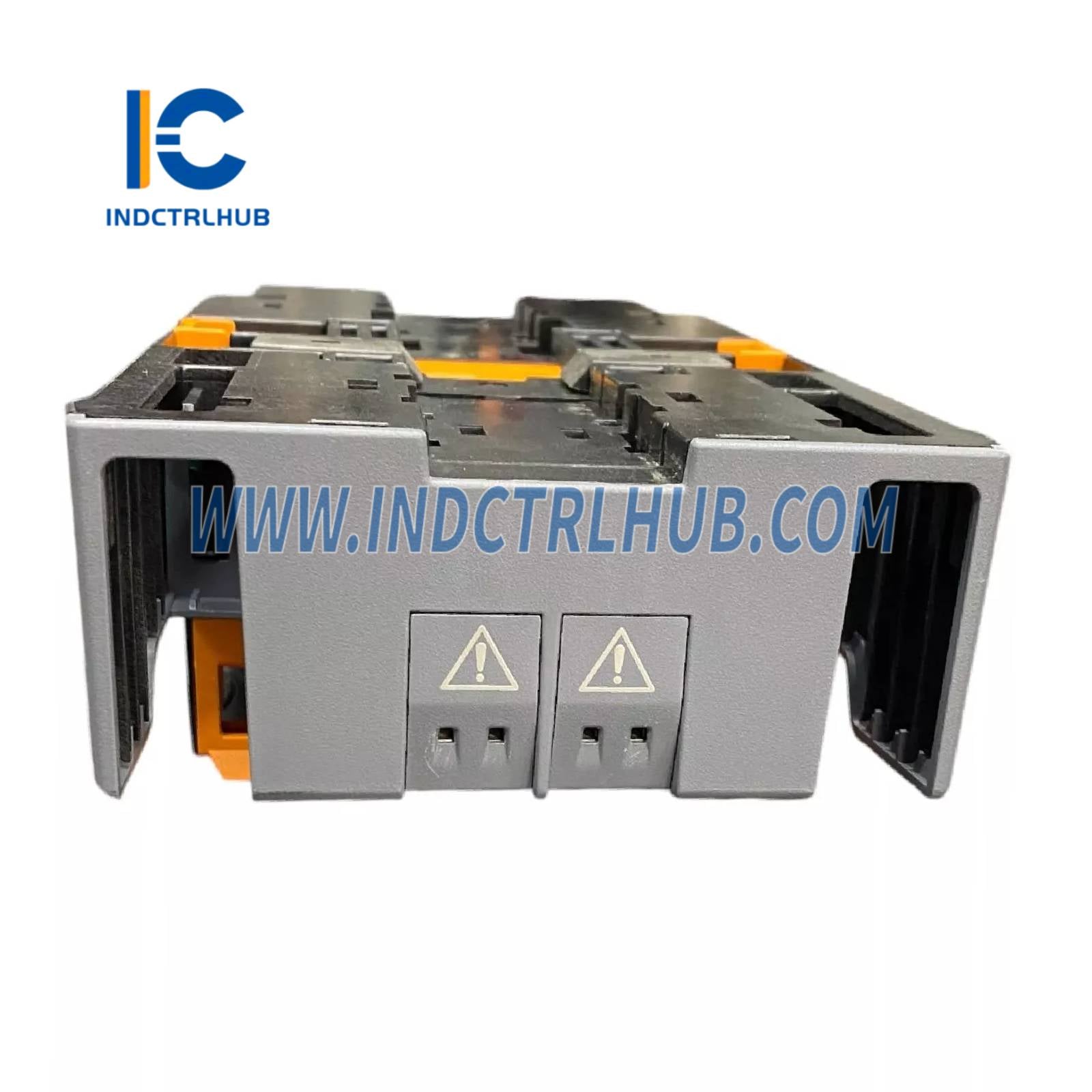

| Название продукта | CSLS ОБАЯНИЕ |
| Номер модели | СС3001 |
| Категория | Взрывобезопасные (IS) CHARMs |
| Функция | Обеспечивает функциональность логического решателя для систем безопасности (SIS) |
| Совместимость системы | DeltaV SIS с электронной маршализацией (v11.3.1 или новее) |
| Клеммная колодка | Клеммная колодка IS (светло-голубая, 4 клеммы) |
Аппаратные и электрические характеристики
| Спецификация | Ценить |
|---|---|
| Функциональность | Выполняет логику безопасности для SIS, взаимодействуя с полевыми устройствами |
| Требования к мощности CHARM | 30 мА макс. при 24 В DC ± 10% (выведено из типичного диапазона мощности IS CHARM) |
| РАССЕИВАНИЕ ТЕПЛА CHARM | 0,5 Вт (выведено из типичного тепловыделения IS CHARM) |
| Изоляция | Гальванически изолирован согласно EN 60079-11; пиковое значение напряжения 375 В постоянного тока |
Экологические характеристики
| Параметр | Ценить |
|---|---|
| Рабочая температура | -40 до 70°C (или -40 до 60°C для корпусов без вентилятора) |
| Температура хранения | от -40 до 85°С |
| Относительная влажность | 5 до 95%, без конденсации |
| Рейтинг защиты | IP20 |
| Воздушные загрязнители | ISA-S71.04-1985 Класс G3, Конформное покрытие |
| Шок | 10 g ½-синусоидальная волна длительностью 11 мс |
| Вибрация | 1 мм от пика до пика от 2 до 13,2 Гц; 0,7 g от 13,2 до 150 Гц |
Функциональные особенности
| Особенность |
|---|
| Выполняет логику безопасности для приложений DeltaV SIS |
| Поддерживает интеграцию с IS CHARM Baseplate для использования в опасных зонах |
| Светодиодные индикаторы: |
| - Питание/Целостность (Двухцветный): Зеленый сплошной (Нормально), Зеленый мигающий (Ожидание конфигурации), Красный мигающий (Ошибка проводки), Красный сплошной (Внутренняя ошибка) |
| Гальваническая развязка на канал для искробезопасных применений |
| Выступает в качестве устройства защиты цепи и разъединителя полевых проводов |
| Защита от перенапряжений в соответствии с отраслевыми стандартами ЭМС |
| Может быть частично извлечён в заблокированное положение для обслуживания в полевых условиях |
Сертификаты
| Стандарт | Подробности |
|---|---|
| ЭТОТ | ЭМС - EN 61326-1 |
| ФМ (США) | Класс I, Раздел 2, Группы A, B, C, D, T4; Класс I, Зона 2, AEx ec [ia Ga] IIC T4 Gc; Полевые цепи: Класс I, II, III, Раздел 1, Группа A-G, T4 |
| CSA (Канада) | Класс I, Деление 2, Группы A, B, C, D, T4; Класс I, Зона 2, Ex ec [ia Ga] IIC T4 Gc; Полевые цепи: Класс I, II, III, Деление 1, Группа A-G, T4 |
| ATEX | II 3(1) G Ex ec [ia Ga] IIC T4 Gc; II 3 G (1D) Ex ec [ia IIIC Da] IIC Gc |
| IEC-Ex | II 3(1) G Ex ec [ia Ga] IIC T4 Gc; II 3 G (1D) Ex ec [ia IIIC Da] IIC Gc |
| Морской | Сертификат DNV Marine; IACS E10 |
| Ахиллес | CIOC: Уровень 1 (v13.3.1); CIOC2: Уровень 2 (v14.3) |
Физические характеристики и установка
| Параметр | Подробности |
|---|---|
| Тип установки | Установлено на базовую пластину IS CHARM (DIN-рейка) |
| Проводка | 4 винтовых клеммных зажима, 0,32–2,5 мм² (22–14 AWG), длина снятия изоляции 7–9 мм (IS клеммный блок) |
| Максимальный ток | 45 мА при 28 В постоянного тока макс |
| Цвет клеммной колодки | Светло-голубой (взрывобезопасный) |
| Манипуляция | Ключевые посты автоматически устанавливаются при первой вставке CHARM; могут быть сброшены вручную для изменения типа CHARM |
| Удаление/Вставка | Может быть частично извлечен до заблокированного положения для обслуживания в полевых условиях; полное извлечение требует безопасной зоны или обесточенной системы |
| Обслуживание | Нет деталей, обслуживаемых пользователем; калибровка не требуется |
Установка в опасной зоне
| Параметр | Подробности |
|---|---|
| Инструкции по установке | См. инструкции по установке ATEX/IECEx (12P6523); схемы управления (12P6123) |
| Стандарты опасных зон | Подходит для Class I, Div 2, групп A, B, C, D, T4; Class I, Zone 2, AEx/Ex ec [ia Ga] IIC T4 Gc; ATEX II 3(1) G Ex ec [ia Ga] IIC T4 Gc |
Информация о заказе
| Описание | Номер модели |
|---|---|
| CSLS ОБАЯНИЕ | СС3001 |
| IS CHARMs Baseplate Assembly с стандартными клеммными блоками IS CHARM | SE4608T01 |
| Защитный чехол IS CHARM (упаковка из 12 штук) | SE6104 |
