Product Description

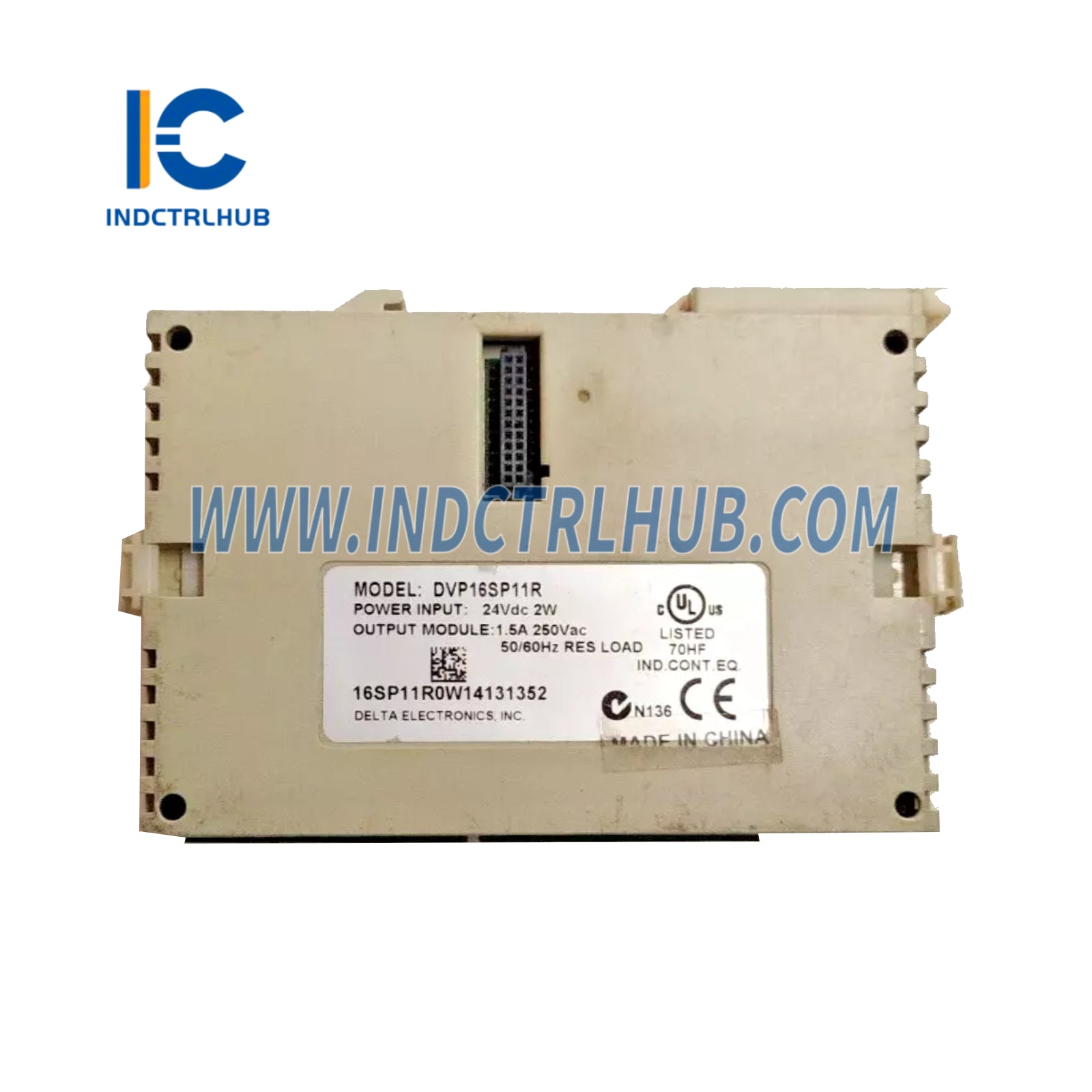

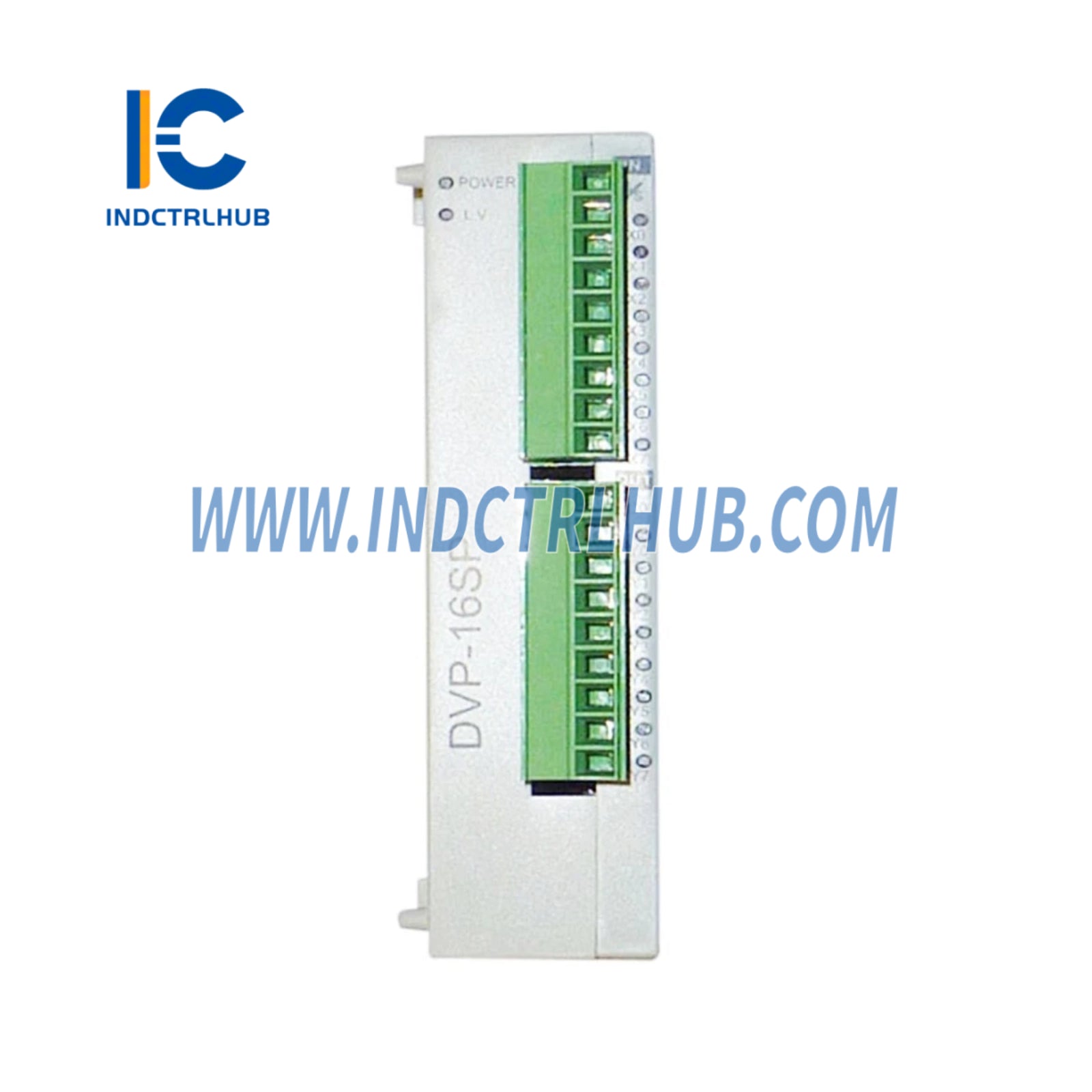

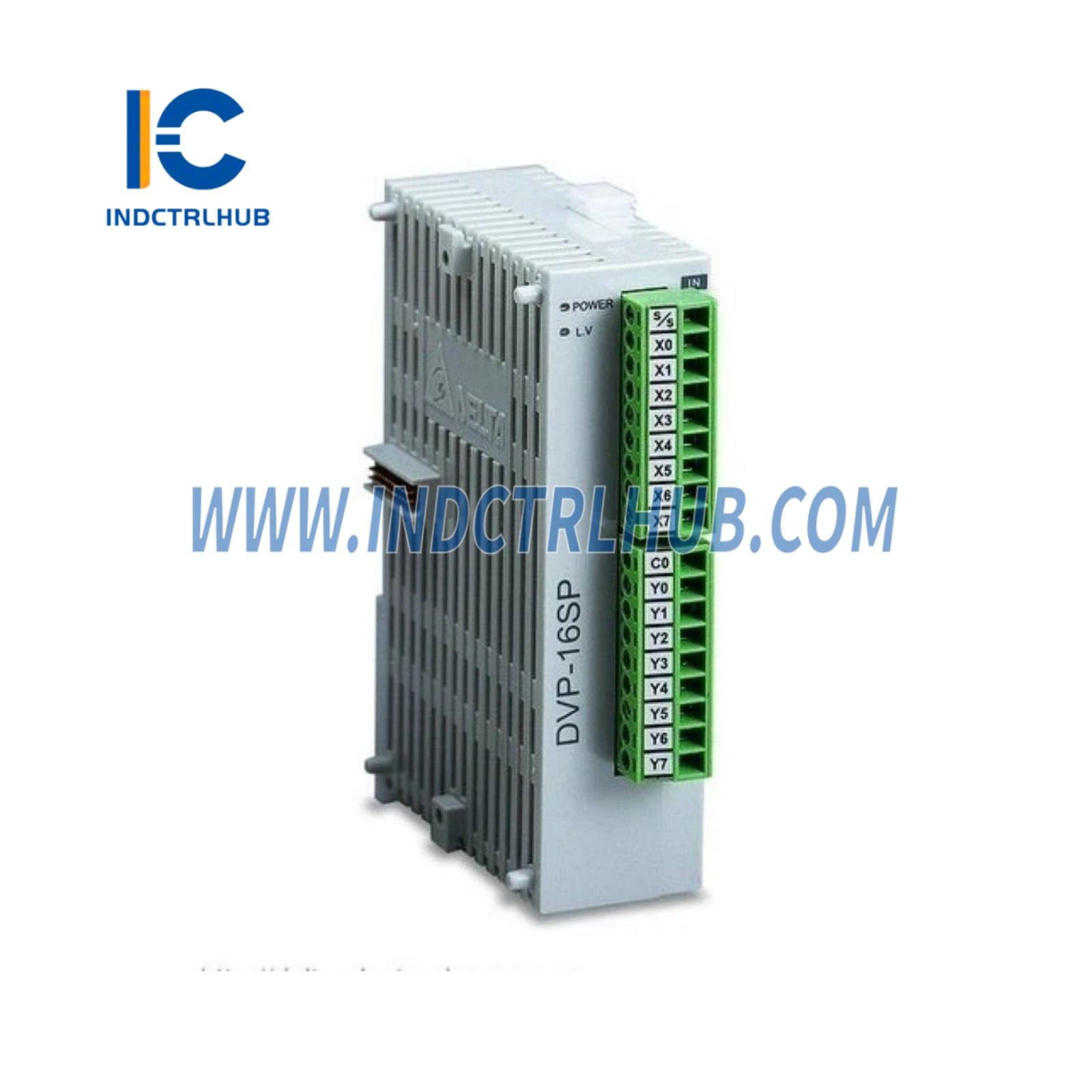

Модуль расширения Emerson DVP16SP11 DeltaV PLC
- Производитель: Emerson (Delta Electronics, бренд для систем Emerson DeltaV)
- Модель/Номер детали: DVP16SP11 (Варианты: DVP16SP11R, DVP16SP11T, DVP16SP11TS)
- Описание: Модуль расширения цифровых входов/выходов DeltaV SP Series PLC, 8 цифровых входов, 8 цифровых выходов
Обзор
- Модуль Emerson DVP16SP11 является цифровым модулем расширения ввода/вывода для программируемой логической системы управления (PLC) серии DeltaV SP, произведённым компанией Delta Electronics и брендированным для платформы Emerson DeltaV. Он обеспечивает 8 цифровых входов и 8 цифровых выходов, предназначенных для расширения ёмкости ввода/вывода в промышленных автоматизированных приложениях, таких как нефтегазовая отрасль, химическая промышленность, энергетика и производство. Модуль поддерживает надёжное управление и мониторинг дискретных устройств, таких как переключатели, датчики и исполнительные механизмы.
Технические характеристики
| Спецификация | Подробности |
|---|---|
| Модель | DVP16SP11 (DVP16SP11R: Реле, DVP16SP11T: Транзистор NPN, DVP16SP11TS: Транзистор PNP) |
| Ряд | ДельтаВ СП |
| Тип | Модуль расширения цифровых входов/выходов |
| Цифровые входы | 8 входов, 24 В постоянного тока, sink/source, 5 мА на точку |
| Цифровые выходы | 8 выходов (Реле: 250 В перем. тока/30 В пост. тока, 1,5 А; Транзистор: 24 В пост. тока, 0,3 А) |
| Время отклика | Вход: 10 мс; Выход: Реле 15 мс, Транзистор 0,1 мс |
| Источник питания | 24 В постоянного тока, подается основным модулем, 100 мА внутренний, 500 мА внешний (для выходов) |
| Потребляемая мощность | Примерно 2,4 Вт |
| Рабочая температура | от 0°С до +55°С |
| Температура хранения | -25°С до +70°С |
| Относительная влажность | 5% до 95%, без конденсации |
| Рейтинг защиты | IP20 |
| Воздушные загрязнители | ISA-S71.04-1985 Класс G3 |
| Размеры | 90 мм (В) x 60 мм (Ш) x 75 мм (Г) |
| Масса | Около 140 г |
| Монтаж | DIN-рейка Т-типа |
| Сертификаты | CE, RoHS, UL |
| Совместимость системы | ПЛК серии DeltaV SP (например, DVP-SS2, DVP-SA2, DVP-SX2, DVP-EH3) |
Дополнительная информация
- Функциональность: DVP16SP11 расширяет возможности ввода/вывода ПЛК серии DeltaV SP, предлагая 8 цифровых входов (24 В постоянного тока, sink/source) для датчиков и переключателей, а также 8 цифровых выходов для исполнительных механизмов или индикаторов. Типы выходов зависят от варианта: DVP16SP11R (реле, 1,5 А), DVP16SP11T (NPN транзистор, 0,3 А) или DVP16SP11TS (PNP транзистор, 0,3 А). Модуль поддерживает высокоскоростную обработку и интегрируется с системами DeltaV через системную шину ПЛК, программируемую с помощью WPLSoft или ISPSoft для программирования лестничной логики и функциональных блоков.
