Подробная информация о продукте

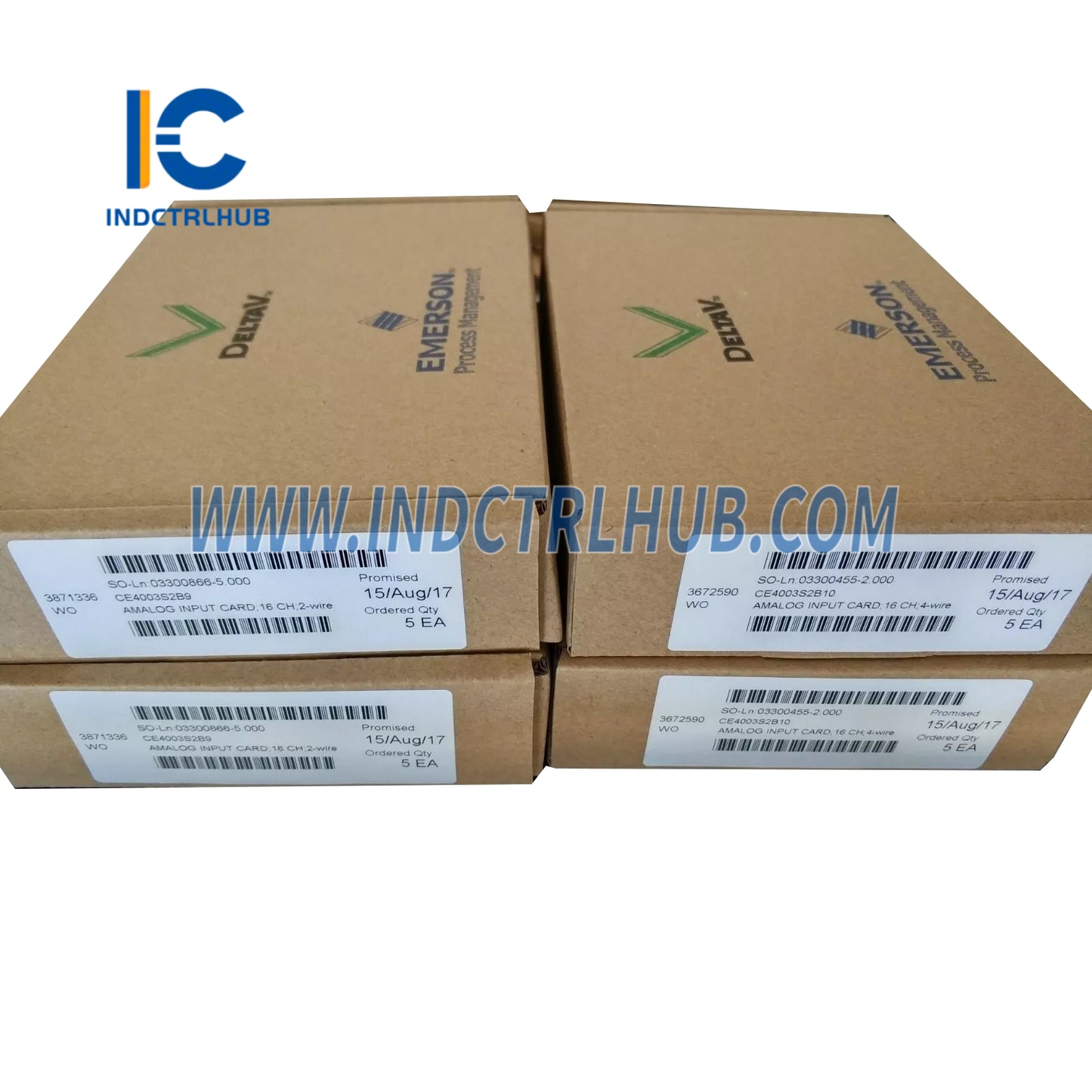

- Производитель: Emerson
- Модель/Номер детали: CE4003S2B9
-
Описание:
- Аналоговая входная карта: 16 каналов, 4-20 мА, HART
- Клеммная колодка: стандартная 2-проводная клеммная колодка ввода/вывода, симплекс
- Подсистема: DeltaV M-series Traditional I/O
- Функция: Обеспечивает 16-канальный аналоговый вход для сигналов 4-20 мА с коммуникацией HART, предназначенный для приложений управления процессами. Стандартный 2-проводной клеммный блок поддерживает подключение 2-проводных полевых устройств в простом (нерезервированном) режиме.
Технические характеристики
Технические характеристики оборудования (Аналоговая входная карта, 16 каналов, 4-20 мА, HART)
| Параметр | Спецификация |
|---|---|
| Количество каналов | 16 |
| Изоляция | Каждый канал оптически изолирован от системы, заводская проверка при 1000 В постоянного тока |
| Номинальный диапазон сигнала (размах) | 4–20 мА |
| Полный диапазон сигнала | 2 до 22 мА, с проверкой превышения диапазона |
| Ток LocalBus (номинал 12 В постоянного тока) | 110 мА типично, 150 мА максимум |
| Поле цепи мощности на карту | 500 мА максимум при 24 В постоянного тока |
| Точность в диапазоне температур | 0,2% от диапазона |
| Разрешение | 16 бит |
| Повторяемость | 0,05% от диапазона |
| Частота спада | -3 дБ при 2,7 Гц, -20,5 дБ при половине частоты дискретизации |
| Калибровка | Не требуется |
| Поддержка коммуникаций HART | Запрос/ответ HART pass-through, отчетность по переменным HART, отчетность о состоянии полевого устройства |
| Время сканирования HART | 600-800 мс (типично) на каждый включённый канал |
| Полевая проводка | Класс I, раздел 2, группы A, B, C, D, T4 не воспламеняющийся; ATEX 3 G IIC T4 -nL |
| Кодирование клеммной колодки | A2 (специфично для 2-проводного или 4-проводного блока терминалов ввода-вывода в режиме simplex) |
Экологические характеристики
| Параметр | Спецификация |
|---|---|
| Рабочая температура | 0 до 60°C (32 до 140°F) для стандартных карт серии M; -40 до 70°C для Series 2 Plus |
| Температура хранения | -40 до 85°C (-40 до 185°F) |
| Относительная влажность | 5 до 95%, без конденсации |
| Воздушные загрязнители | ISA-S71.04-1985 Класс G3; конформное покрытие |
| Рейтинг защиты | IP20, NEMA12 |
| Опасная зона/место | ATEX 3 G IIC T4; Класс I, Раздел 2, Группы A, B, C, D, T4 |
| Шок | 10 g ½-синусоидальная волна длительностью 11 мс |
| Вибрация | 1 мм от пика до пика от 2 до 13,2 Гц; 0,7 g от 13,2 до 150 Гц |
| Размеры | Высота: 10.7 см (4.2 дюйма), ширина: 4.1 см (1.6 дюйма), глубина: 10.5 см (4.1 дюйма) |
Полевая проводка
| Параметр | Спецификация |
|---|---|
| Полевая проводка | Класс I, раздел 2, группы A, B, C, D, T4 не воспламеняющийся; ATEX 3 G IIC T4 -nL |
| Взрывобезопасные цепи | Разработано для ограничения энергии в нормальных условиях эксплуатации с целью предотвращения возгорания |
Функциональные спецификации
-
Поддержка HART:
- Поддерживает передачу запросов/ответов HART, отчетность по переменным и отчетность о состоянии полевого устройства.
- Типичное время сканирования HART: 600-800 мс на включённый канал.
- Резервирование: Не поддерживается для CE4003S2B9 (только режим simplex, согласно странице 26).
-
Совместимость клеммных колодок:
- Стандартный 2-проводной блок терминалов ввода/вывода (входит в комплект CE4003S2B9, с ключом A2).
- Также совместим с 4-проводным блоком терминалов ввода/вывода (CE4003S2B7) для режима simplex.
- Нет вариантов массового клеммного блока или клеммного блока с предохранителем для этой конфигурации (страница 24).
- Ключирование: ключирование платы ввода-вывода установлено на A2, обеспечивая совместимость с 2-проводными или 4-проводными блоками терминалов ввода-вывода в режиме simplex.
- Счётчик импульсов: Не применяется для этой карты.
- Последовательность событий (SOE): Не применяется для этой карты.
Установка и обслуживание
-
Установка:
- Подключается к интерфейсной плате ввода/вывода (монтаж на DIN-рейку).
- Цепи полевых устройств с защитой от воспламенения должны быть обесточены перед снятием/установкой в опасных зонах (согласно инструкциям для Зоны 2, 12P2046, или инструкциям для Класса I, Дивизион 2, 12P1293).
- Система ротационного ключа (A2) обеспечивает правильное сопоставление блока карты с терминалом.
-
Обслуживание:
- Нет деталей, обслуживаемых пользователем; не разбирайте устройство.
- Калибровка не требуется (данные калибровки сохранены на карте).
-
Замена:
- В безопасных зонах карты можно заменять под напряжением.
- В опасных зонах следуйте инструкциям по установке для Зоны 2 (12P2046) или Класса I Div 2 (12P1293).
- За один раз следует удалять или вставлять только одну карту.
Совместимость системы
- Совместимо с: контроллерами серии DeltaV M.
- Не совместимо с: носителями контроллеров серии S (страница 26).
-
Проводка поля:
- Разработано для неискровых цепей в средах класса I, подразделение 2.
- ATEX -nL (не воспламеняющийся) для опасных зон, минимизируя риски возгорания во время нормальной эксплуатации (исключая снятие/установку под напряжением).
Информация о заказе
| Описание | Номер модели |
|---|---|
| Аналоговая входная карта: 16 каналов 4-20 мА, HART | |
| Стандартный 2-проводной блок терминалов ввода/вывода, симплекс | CE4003S2B9 |
