Product Description
Обзор продукта

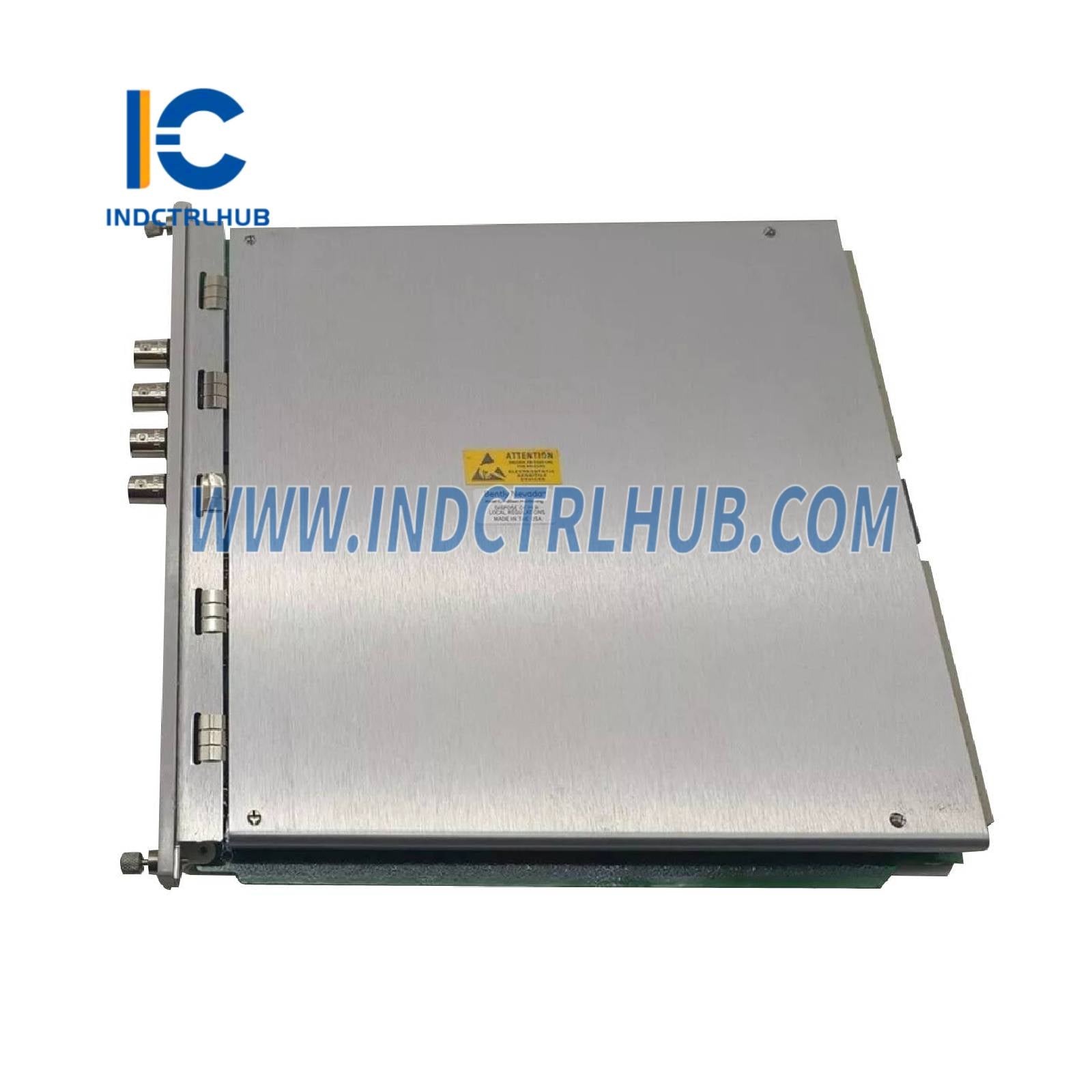

| Параметр | Детали |
|---|---|
| Номер детали | 3500/72-01-00 |
| Номер запасной части (монитор) | 176449-08 |

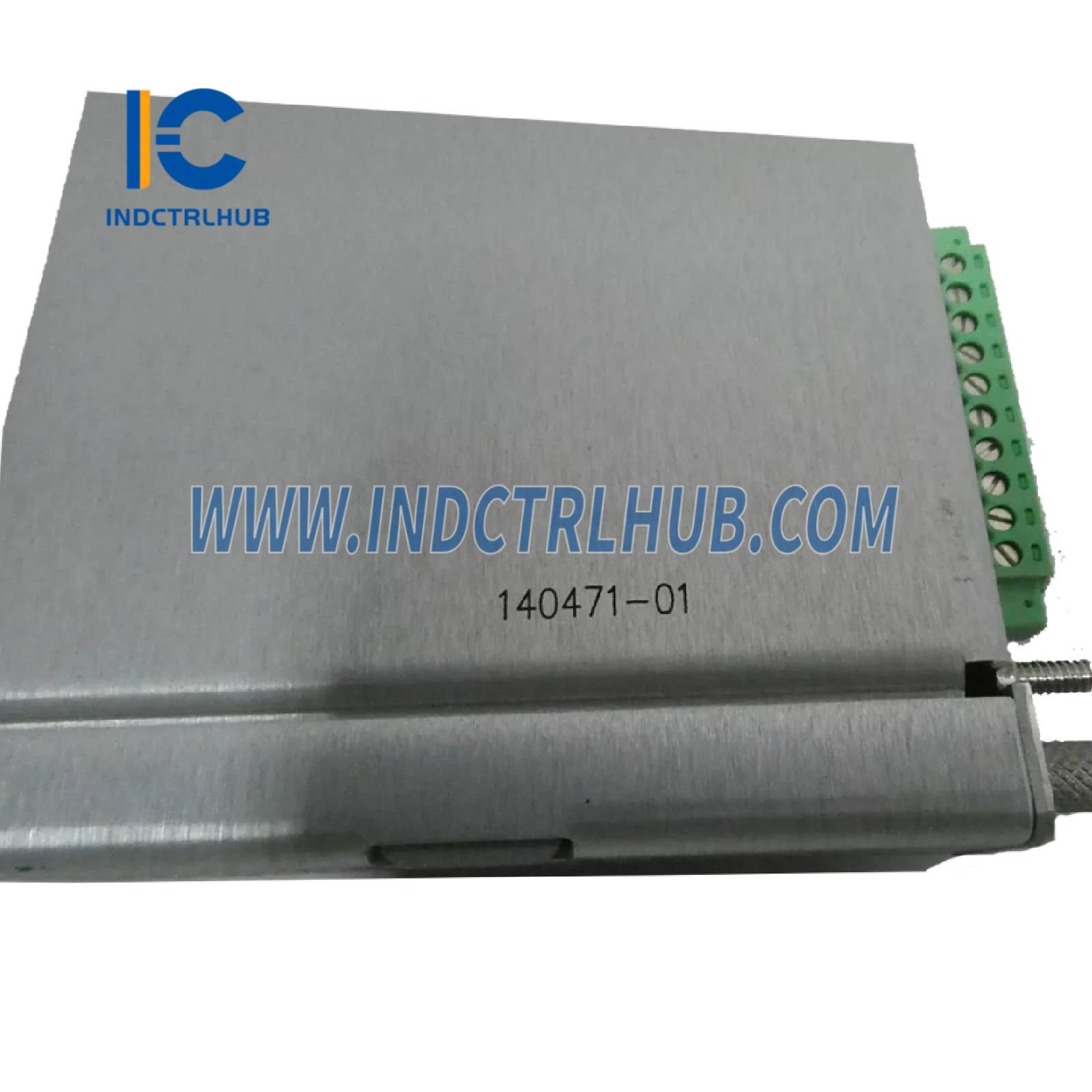

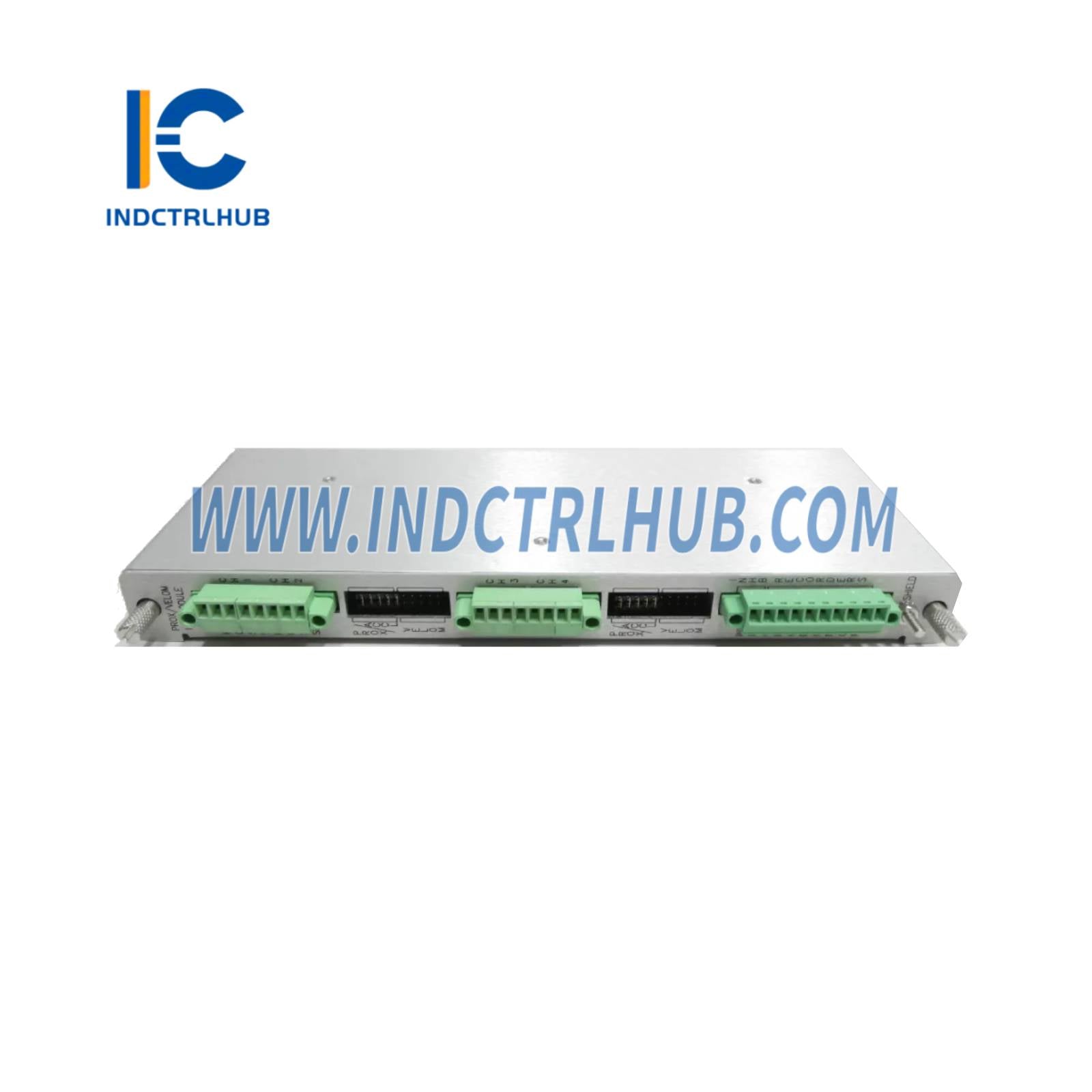

| Номер запасной части (модуль ввода/вывода) | 140471-01 |
| Название продукта | Монитор положения штанги 3500/72M Recip, модуль ввода/вывода с внутренними терминалами |
| Совместимость системы | Система защиты оборудования 3500 |
Параметры конфигурации
| Параметр | Значение |
|---|---|
| Тип модуля ввода/вывода | Модуль ввода/вывода с внутренними терминалами (01) |
| Опция одобрения для взрывоопасных зон | Нет (00) |
Входы
| Параметр | Значение |
|---|---|
| Сигнал | Принимает от 1 до 4 сигналов от датчиков приближения |
| Входное сопротивление | 10 кОм |
| Потребление энергии | 7,7 Вт номинально |
Номинальный коэффициент масштабирования
| Параметр | Значение |
|---|---|
| Положение штанги | 0,79 мВ/μм (20 мВ/mil), 3,94 мВ/μм (100 мВ/mil) или 7,87 мВ/μм (200 мВ/mil) |
| Положение штанги 2 | 3,94 мВ/мкм (100 мВ/мил) или 7,87 мВ/мкм (200 мВ/мил) |
| Падение штанги | 3,94 мВ/мкм (100 мВ/мил) или 7,87 мВ/мкм (200 мВ/мил) |
| Гиперкомпрессор | 3,94 мВ/мкм (100 мВ/мил) или 7,87 мВ/мкм (200 мВ/мил) |
Выходы
| Параметр | Значение |
|---|---|
| Светодиоды на передней панели | Светодиод OK: указывает на правильную работу; светодиод TX/RX: указывает на связь с другими модулями; светодиод Bypass: указывает на режим обхода |
| Буферные выходы преобразователя | Один коаксиальный разъем на канал спереди, выходное сопротивление 510 Ω, защита от короткого замыкания |
Обработка сигнала
| Параметр | Значение |
|---|---|
| Положение штанги (одиночные и парные каналы) | Частотная характеристика: фильтр пиков-пиков: фиксированный 1 Гц до 600 Гц; фильтр зазора: -3 дБ при 0,09 Гц; фильтр Not 1X: постоянный Q notch, минимальное подавление 34,9 дБ (60 cpm до 15,8x рабочей скорости); фильтр 1X и 2X векторный: постоянный Q, минимальное подавление 57,7 дБ; точность: амплитуда пиков-пиков, величина положения, зазор, амплитуда 1X, амплитуда 2X: ±0,33% типично, ±1% макс; амплитуда Not 1X: ±3% типично; угол положения коленвала, угол положения штанги (только парные): ±1° типично, ±3° макс |
| Положение штанги 2 (одиночные и парные каналы) | Частотная характеристика: фильтр пиков-пиков: фиксированный 1 Гц до 600 Гц; фильтр зазора: -3 дБ при 0.09 Гц; среднее положение поршня: фиксированный 1 Гц до 600 Гц; точность: амплитуда пиков-пиков, величина положения, зазор, среднее положение поршня, мгновенное положение поршня, мгновенный зазор поршня: ±0.33% типично, ±1% макс; угол положения штанги (только для парных), угол коленчатого вала положения: ±1° типично, ±3° макс |
| Каналы Rod Drop | Частотная характеристика: среднее положение поршня: фиксированный 1 Гц до 600 Гц; средний зазор: -3 дБ при 0.09 Гц; точность: среднее положение поршня, средний зазор, мгновенное положение поршня, мгновенный зазор зонда: ±0.33% типично, ±1% макс |
| Каналы гиперкомпрессора | Частотная характеристика: фильтр пиков-пиков: фиксированный 1 Гц до 600 Гц; фильтр зазора: -3 дБ при 0.09 Гц; фильтр Not 1X: постоянное Q notch, минимальное подавление 34.9 дБ (60 cpm до 15.8x рабочей скорости); фильтр векторов 1X и 2X: постоянное Q, минимальное подавление 57.7 дБ; точность: амплитуда пиков-пиков, зазор, амплитуда 1X, амплитуда 2X: ±0.33% типично, ±1% макс; амплитуда Not 1X: ±0.33% типично |
Значения данных
| Параметр | Значение |
|---|---|
| Положение штанги (одиночный канал) | Величина положения, угол положения, угол коленчатого вала, амплитуда пиков-пиков, зазор, амплитуда 1X, не 1X амплитуда, амплитуда 2X |
| Положение штанги (канал Single 2) | Амплитуда пиков-пиков, зазор, амплитуда 1X, не 1X амплитуда, амплитуда 2X |
| Положение штанги (канал Pair) | Амплитуда пиков-пиков, величина положения, угол положения, угол коленчатого вала, зазор, амплитуда 1X, не 1X амплитуда, амплитуда 2X |
| Положение штанги (канал Pair 2) | Амплитуда пиков-пиков, величина положения, угол положения, угол коленчатого вала, зазор, амплитуда 1X, не 1X амплитуда, амплитуда 2X |
| Канал Rod Drop | Амплитуда пиков-пиков, величина положения, угол положения, угол коленчатого вала, зазор, амплитуда 1X, не 1X амплитуда, амплитуда 2X |
| Канал гиперкомпрессора | Амплитуда пиков-пиков, величина положения, угол положения, угол коленчатого вала, зазор, амплитуда 1X, не 1X амплитуда, амплитуда 2X |
Сигналы тревоги
| Параметр | Значение |
|---|---|
| Установки тревоги | Регулируется от 0 до 100% полного масштаба для каждого измеряемого значения, ограничено диапазоном датчика; Предупреждение для каждого активного измеряемого значения, Опасность при любых двух активных измерениях |
| Точность тревоги | В пределах 0,13% от желаемого значения |
| Задержки времени тревоги | Сигнал тревоги: от 1 до 60 секунд с интервалом в одну секунду; Опасность: 0.1 секунды (номинально) или от 1 до 60 секунд с интервалом в одну секунду |
| Особые примечания | Отключение канала OK запрещено для Rod Position и Rod Drop; Сигнал тревоги Danger при проблемах с гиперкомпрессором, если оба датчика НЕ в порядке |
Физические
| Параметр | Значение |
|---|---|
| Размеры модуля монитора (Высота x Ширина x Глубина) | 241.3 мм x 24.4 мм x 241.8 мм (9.50 дюймов x 0.96 дюймов x 9.52 дюймов) |
| Вес модуля мониторинга | 0.91 кг (2.0 фунта) |
| Размеры модуля ввода/вывода (высота x ширина x глубина) | 241.3 мм x 24.4 мм x 99.1 мм (9.50 дюйма x 0.96 дюйма x 3.90 дюйма) (без барьера) |
| Вес модуля ввода/вывода | 0.20 кг (0.44 фунта) (без барьера) |
Требования к месту в стойке
| Параметр | Значение |
|---|---|
| Модуль мониторинга | 1 слот полной высоты спереди |
| Модули ввода/вывода | 1 слот полной высоты сзади |
Экологические ограничения
| Параметр | Значение |
|---|---|
| Рабочая температура | -30°C до +65°C (-22°F до +149°F) (с внутренним/внешним модулем терминала ввода-вывода); 0°C до +65°C (32°F до +149°F) (с внутренним барьерным модулем ввода-вывода) |
| Температура хранения | -40°C до +85°C (-40°F до +185°F) |
| Влажность | 95%, без конденсации |
Требования к прошивке и программному обеспечению
| Параметр | Значение |
|---|---|
| Версия программного обеспечения конфигурации стойки 3500 | 3.20 или выше; 6.0 или позже для типов каналов Rod Position Single 2 и Pair 2 |
