Product Description
Обзор продукта
| Параметр | Детали |
|---|---|

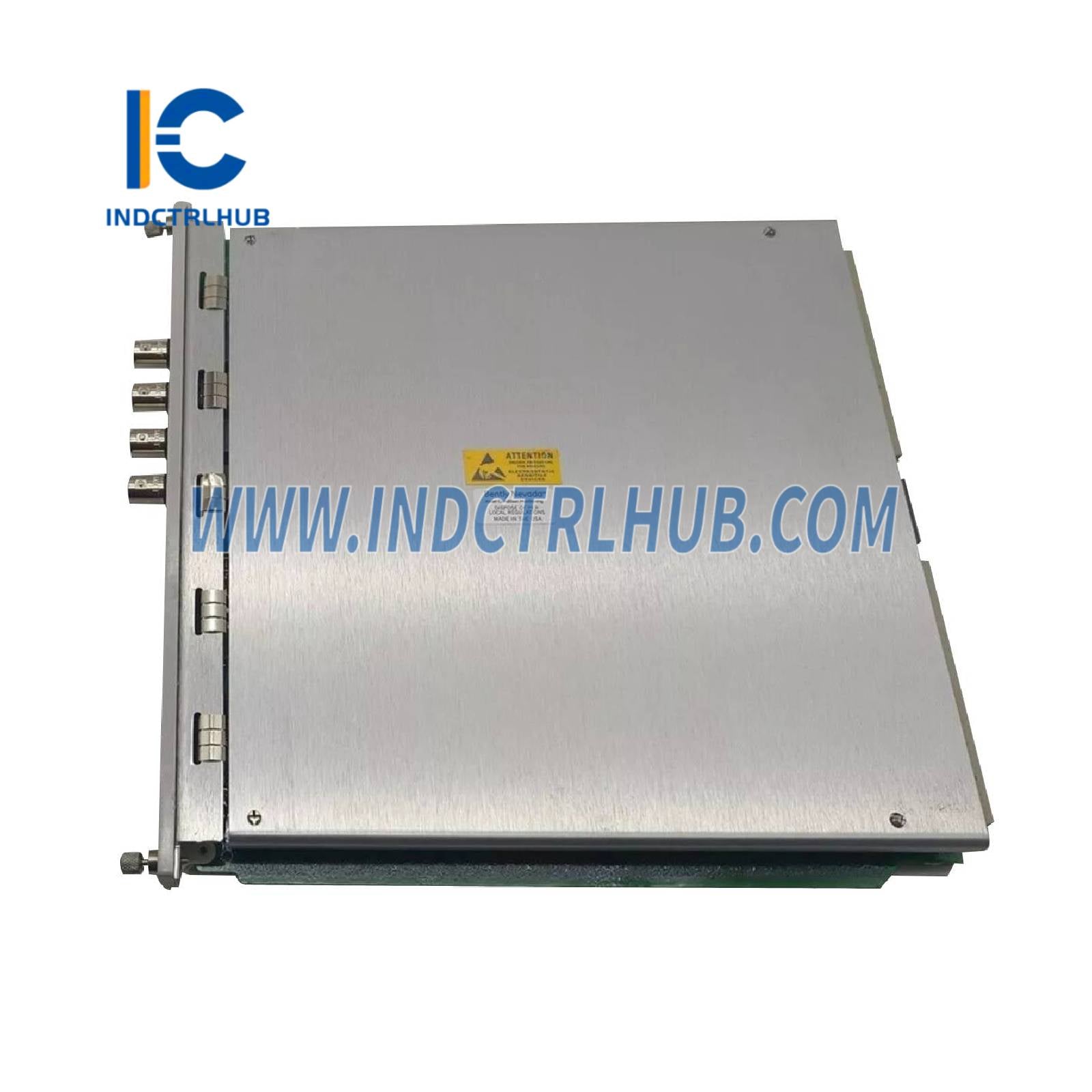

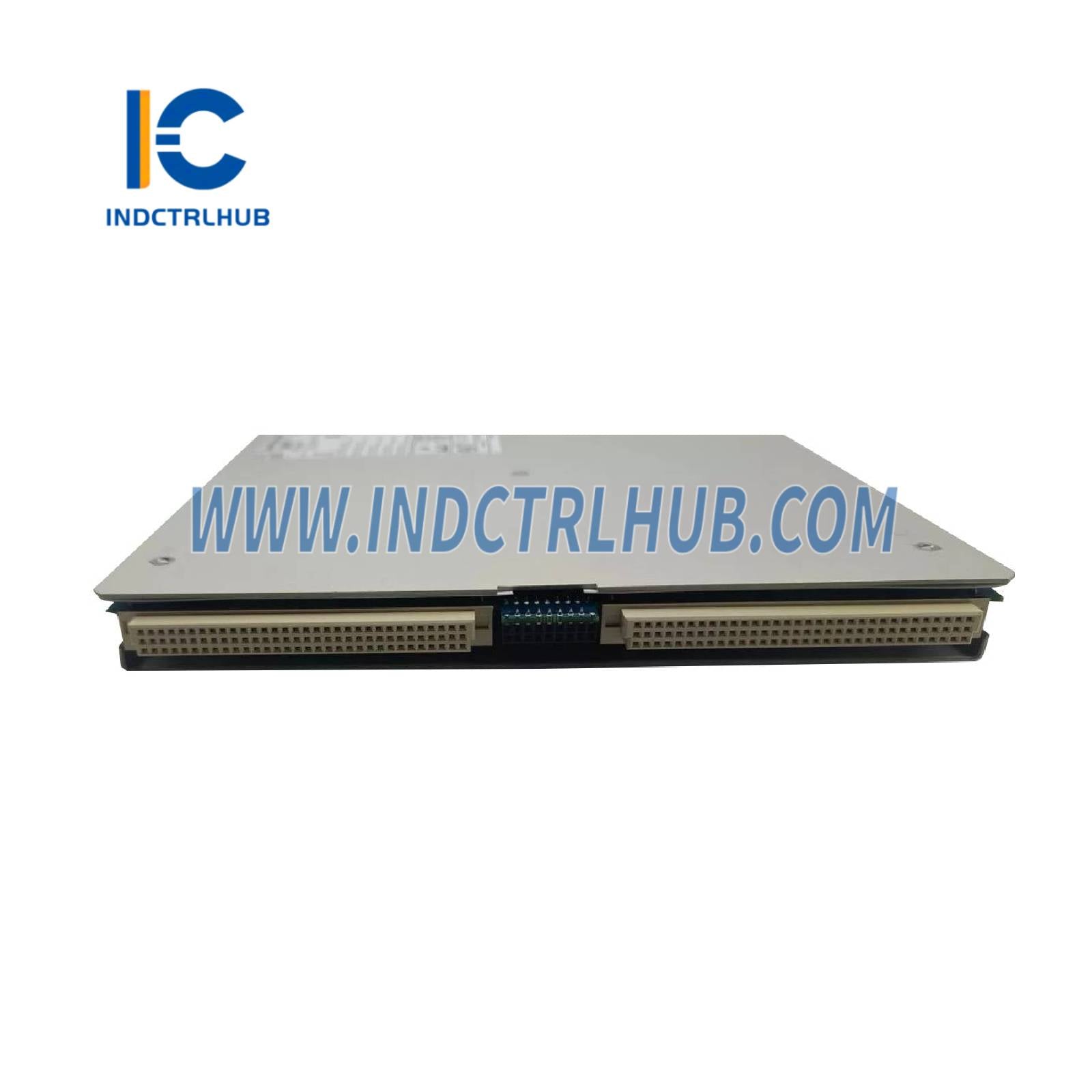

| Номер детали | 3500/70-01-00 |
| Номер запасной части (монитор) | 176449-09 |

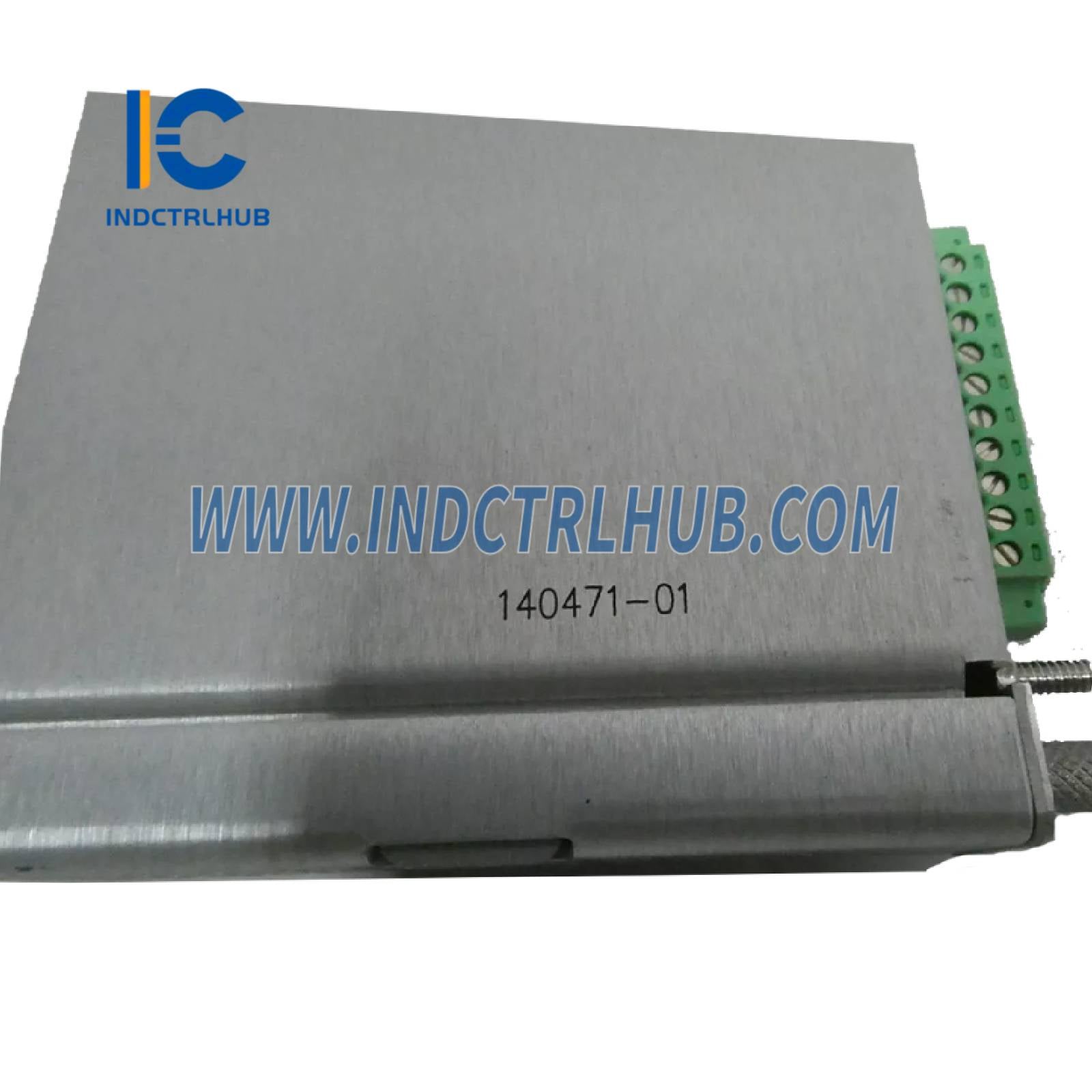

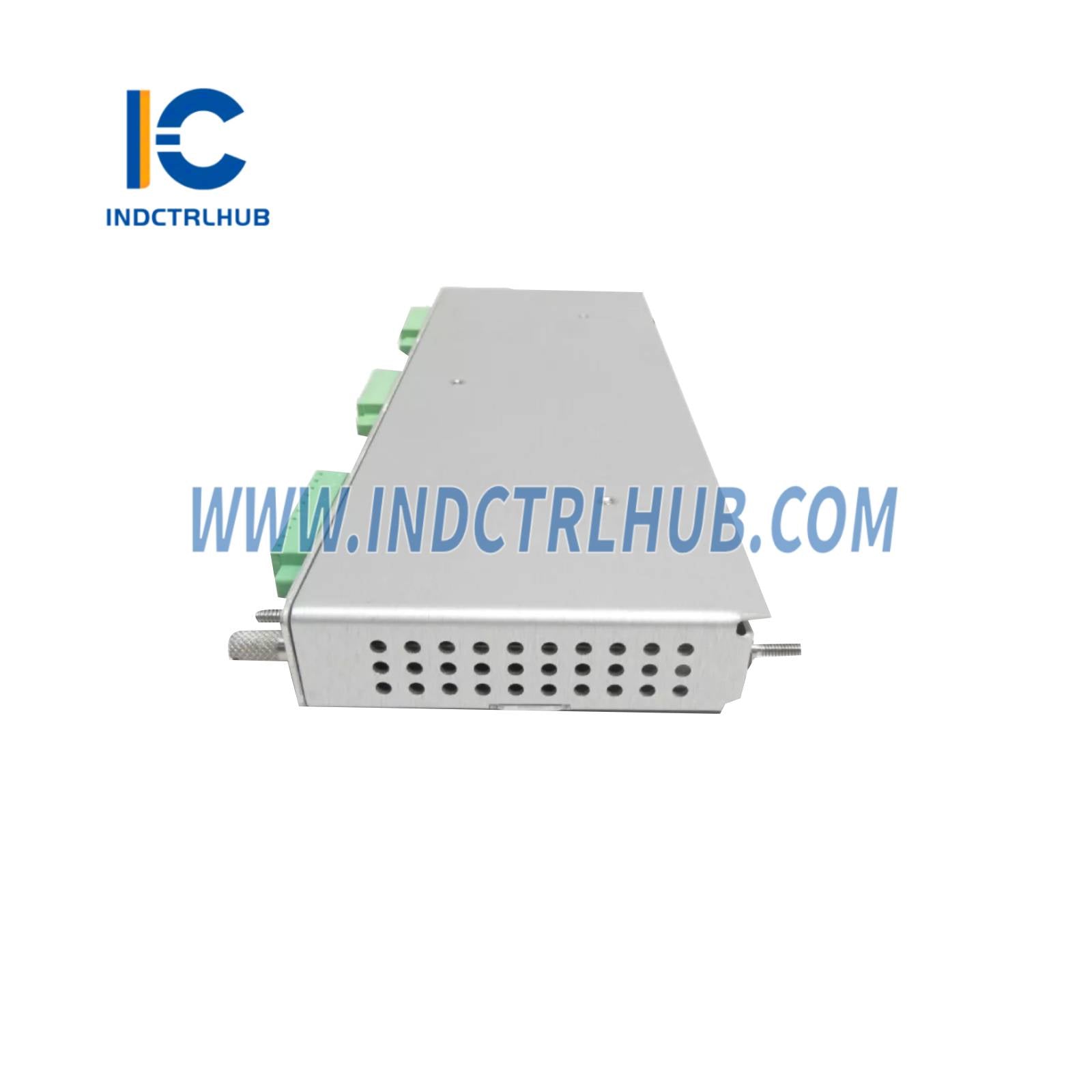

| Номер запасной части (модуль ввода/вывода) | 140471-01 |
| Название продукта | Монитор импульсной скорости 3500/70M Recip, модуль ввода/вывода Prox/Velom с внутренними терминалами |
| Совместимость системы | Система защиты оборудования 3500 |
Параметры конфигурации
| Параметр | Значение |
|---|---|

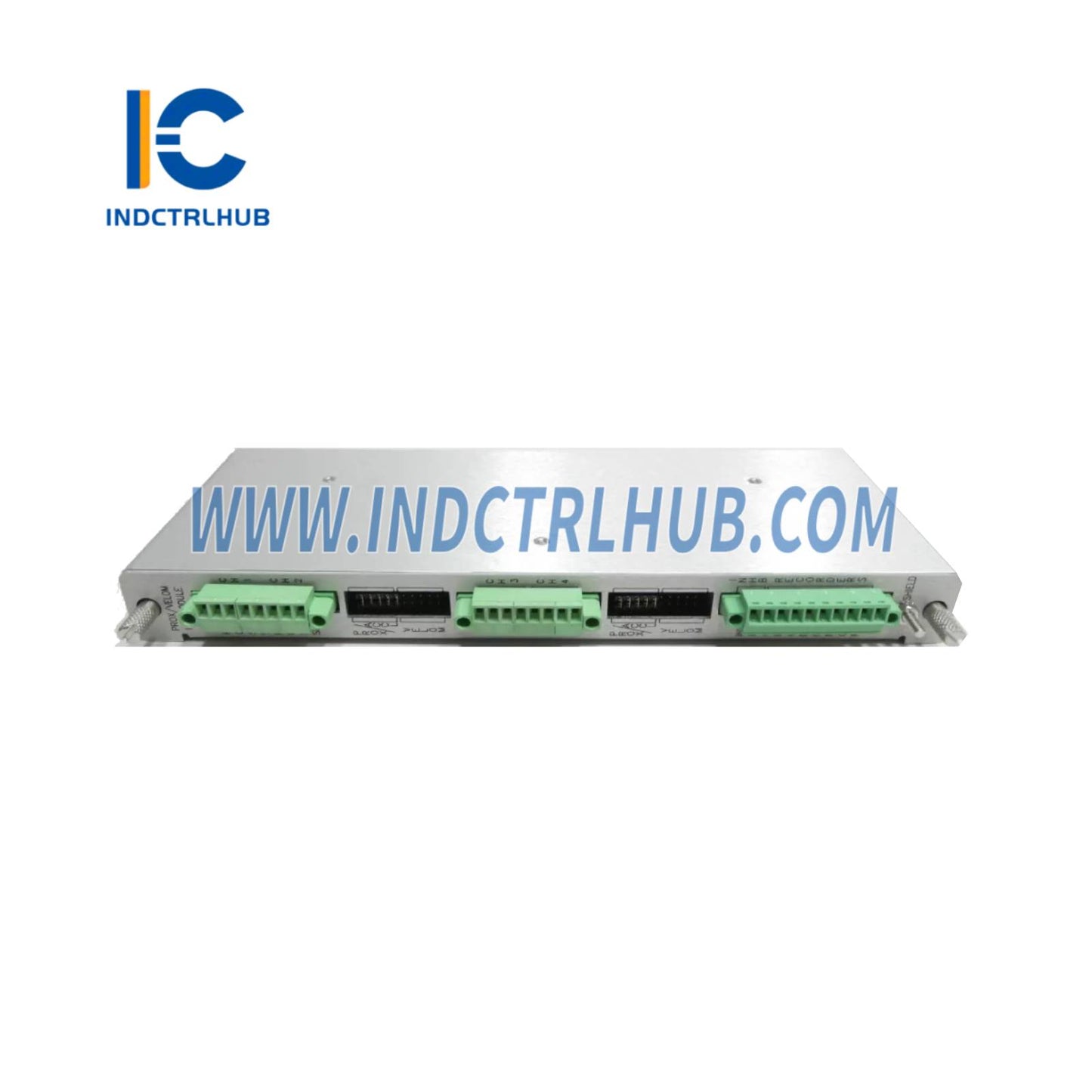

| Тип модуля ввода/вывода | Модуль ввода/вывода Prox/Velom с внутренними терминалами (01) |
| Опция одобрения для взрывоопасных зон | Нет (00) |
Входы
| Параметр | Значение |
|---|---|
| Сигнал | Принимает от 1 до 4 сигналов от датчиков приближения |
| Входное сопротивление | 10 кОм (вход ускорения), >1 МОм (вход скорости) |
| Специальный запрет | Контактное замыкание, 5 В постоянного тока при типичном токе 390 мкА |
| Потребление энергии | 7,7 Вт номинально |
Чувствительность
| Параметр | Значение |
|---|---|
| Импульсное ускорение | 0,51–11,72 мВ/(м/с²) (5–115 мВ/g) |
| Ускорение 2 | 0,51–11,72 мВ/(м/с²) (5–115 мВ/g) |
| Скорость рециркуляции | 3,54–22,64 мВ/(мм/с) (90–575 мВ/(in/s)) |
| Низкочастотная скорость рециркуляции | 3,54–22,64 мВ/(мм/с) (90–575 мВ/(in/s)) |
Выходы
| Параметр | Значение |
|---|---|
| Светодиоды на передней панели | Светодиод OK: указывает на правильную работу; светодиод TX/RX: указывает на связь с другими модулями; светодиод Bypass: указывает на режим обхода |
| Питание преобразователя | Напряжение: мин -22 В постоянного тока; Ток: макс 40 мА, макс 15 мА при запуске; Выходное сопротивление: типично 20 Ом (рабочее), типично 1000 Ом (ограничение); Защита: ограничение тока 15,4–24,9 мА |
| Буферные выходы преобразователя | Один коаксиальный разъем на канал спереди, типичное выходное сопротивление 550 Ом, защита от короткого замыкания |
| Выходы регистратора | +4 до +20 мА пропорционально полному масштабу монитора, одно статическое значение данных на канал; Напряжение питания: макс +12 В постоянного тока; Сопротивление нагрузки: макс 600 Ом; Разрешение: макс 0,3662 мкА; Частота обновления: <100 мс; Точность: ±0,05 мА, ±0,14 мА в диапазоне температур |
Обработка сигнала
| Параметр | Значение |
|---|---|
| Импульсное ускорение | Точность: ±0,33% от полного масштаба типично, ±1% макс (без учета фильтров); Начало диапазона: 0–359°, разрешение 1°; Продолжительность диапазона: 1–360°, разрешение 1°; Фильтр смещения: -3 дБ при 0,01 Гц, однополюсный низкочастотный; Фильтр Not OK: -3 дБ при 2400 Гц, однополюсный низкочастотный; Статические значения: фильтр усреднения по 8 оборотам; Фильтр высоких частот: 4-полюсный, 80 дБ/декаду, 24 дБ/октаву; Фильтр низких частот: 4-полюсный, 80 дБ/декаду, 24 дБ/октаву; Выбор углов среза (пик 3 дБ): высокие частоты 10–3000 Гц, низкие частоты 40–3000 Гц |
| Ускорение 2 | Точность: ±0,33% от полного масштаба типично, ±1% макс (без учета фильтров); Фильтр смещения: -3 дБ при 0,01 Гц, однополюсный низкочастотный; Фильтр Not OK: -3 дБ при 2400 Гц, однополюсный низкочастотный; Пиковые статические значения: -3 дБ при 0,3 Гц, однополюсный низкочастотный; RMS статические значения: -3 дБ при 0,1 Гц, однополюсный низкочастотный; Фильтр высоких частот: 4-полюсный, 80 дБ/декаду, 24 дБ/октаву; Фильтр низких частот: 4-полюсный, 80 дБ/декаду, 24 дБ/октаву; Выбор углов среза (пик 3 дБ): высокие частоты 10–3000 Гц, низкие частоты 40–3000 Гц |
| Скорость рециркуляции | Точность: ±0,33% от полного масштаба типично, ±1% макс (без учета фильтров); Понижение точности Velomitor: полный масштаб 0–0,5: ±3% типично, 0–1,0: ±2% типично, 0–2,0: ±1% типично; Фильтр смещения: -3 дБ при 0,01 Гц, однополюсный низкочастотный; Фильтр Not OK: -3 дБ при 2400 Гц, однополюсный низкочастотный; Фильтр интеграции: -3 дБ при 0,34 Гц, однополюсный низкочастотный; RMS статические значения: -3 дБ при 0,1 Гц, однополюсный низкочастотный; Пиковые статические значения: -3 дБ при 0,3 Гц, однополюсный низкочастотный; Фильтр вектора 1X и 2X: постоянное Q, полоса пропускания ±3% скорости бега, Q=16,7; Фильтр высоких частот: 4-полюсный, 80 дБ/декаду, 24 дБ/октаву; Фильтр низких частот: 2-полюсный, 40 дБ/декаду, 12 дБ/октаву; Выбор углов среза (пик 3 дБ): высокие частоты 1–400 Гц, низкие частоты 40–5500 Гц; (RMS 3 дБ): высокие частоты 10–400 Гц, низкие частоты 60–5500 Гц |
| Низкочастотная скорость рециркуляции | Точность: ±0,33% от полного масштаба типично, ±1% макс (без учета фильтров); Понижение точности Velomitor: полный масштаб 0–0,5: ±3% типично, 0–1,0: ±2% типично, 0–2,0: ±1% типично; Фильтр смещения: -3 дБ при 0,01 Гц, однополюсный низкочастотный; Фильтр Not OK: -3 дБ при 2400 Гц, однополюсный низкочастотный; Фильтр интеграции: -3 дБ при 0,34 Гц, однополюсный низкочастотный; RMS статические значения: -3 дБ при 0,1 Гц, однополюсный низкочастотный; Пиковые статические значения: -3 дБ при 0,3 Гц, однополюсный низкочастотный; Фильтр вектора 1X и 2X: постоянное Q, полоса пропускания ±3% скорости бега, Q=16,7; Фильтр высоких частот: 4-полюсный, 80 дБ/декаду, 24 дБ/октаву; Фильтр низких частот: 2-полюсный, 40 дБ/декаду, 12 дБ/октаву; Выбор углов среза (пик и интеграция 3 дБ): высокие частоты 0,750–100 Гц, низкие частоты 10–1375 Гц; (RMS 3 дБ): высокие частоты 0,750–100 Гц, низкие частоты 15–1375 Гц |
Сигналы тревоги
| Параметр | Значение |
|---|---|
| Установки тревоги | Регулируется от 0 до 100% полного масштаба для каждого измеряемого значения, ограничено диапазоном преобразователя; Оповещение для каждого активного статического значения, Опасность при любых двух активных статических значениях |
| Точность тревоги | В пределах 0,13% от желаемого значения |
| Задержки времени тревоги | Сигнал тревоги: от 1 до 60 секунд с интервалом в одну секунду; Опасность: 0.1 секунды (номинально) или от 1 до 60 секунд с интервалом в одну секунду |
Статические значения
| Параметр | Значение |
|---|---|
| Импульсное ускорение | Прямой, напряжение смещения, шесть регулируемых пользователем диапазонов угла коленчатого вала с пиковым или среднеквадратичным ускорением |
| Ускорение 2 | Прямой, амплитуда 1X, амплитуда 2X, фаза 1X, фаза 2X, напряжение смещения |
| Скорость рециркуляции | Прямой, амплитуда 1X, амплитуда 2X, фаза 1X, фаза 2X, напряжение смещения |
| Низкочастотная скорость рециркуляции | Прямой, амплитуда 1X, амплитуда 2X, фаза 1X, фаза 2X, напряжение смещения |
Физические
| Параметр | Значение |
|---|---|
| Размеры модуля монитора (Высота x Ширина x Глубина) | 241.3 мм x 24.4 мм x 241.8 мм (9.50 дюймов x 0.96 дюймов x 9.52 дюймов) |
| Вес модуля мониторинга | 0.91 кг (2.0 фунта) |
| Размеры модуля ввода/вывода (высота x ширина x глубина) | 241.3 мм x 24.4 мм x 99.1 мм (9.50 дюйма x 0.96 дюйма x 3.90 дюйма) (без барьера) |
| Вес модуля ввода/вывода | 0.20 кг (0.44 фунта) (без барьера) |
Требования к месту в стойке
| Параметр | Значение |
|---|---|
| Модуль мониторинга | 1 слот полной высоты спереди |
| Модули ввода/вывода | 1 слот полной высоты сзади |
Экологические ограничения
| Параметр | Значение |
|---|---|
| Рабочая температура | -30°C до +65°C (-22°F до +149°F) (с внутренним/внешним модулем терминации Prox/Velom I/O) |
| Температура хранения | -40°C до +85°C (-40°F до +185°F) |
| Влажность | 95%, без конденсации |
Требования к прошивке и программному обеспечению
| Параметр | Значение |
|---|---|
| Версия прошивки 3500/70M | 4.21 или новее |
| Версия прошивки TDI 3500/22M | 1.75 или новее |
| Версия прошивки USB TDI 3500/22M | 4.05 или новее |
| Версия программного обеспечения конфигурации 3500/01 | 5.2 или новее |
| Версия программного обеспечения сбора данных 3500/02 | 2.50 или новее |
| Версия программного обеспечения дисплея оператора 3500/03 | 1.50 или новее |
| Версия программного обеспечения системы 1 | 6.90 или новее |
