Product Description
Обзор продукта
| Поле | Детали |
|---|---|
| Производитель | Bently Nevada, a Baker Hughes business |
| Номер детали | 330500-02-02 |

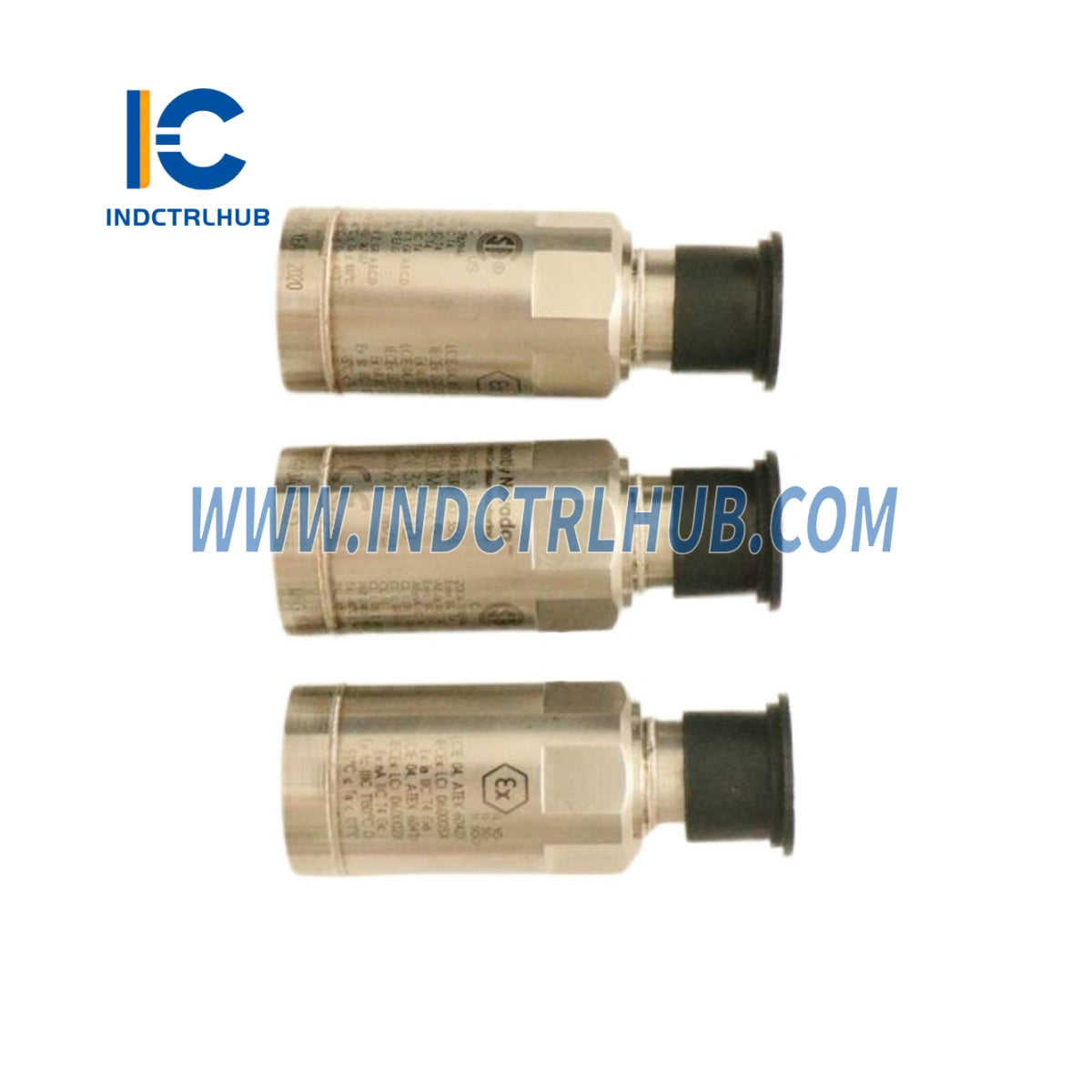

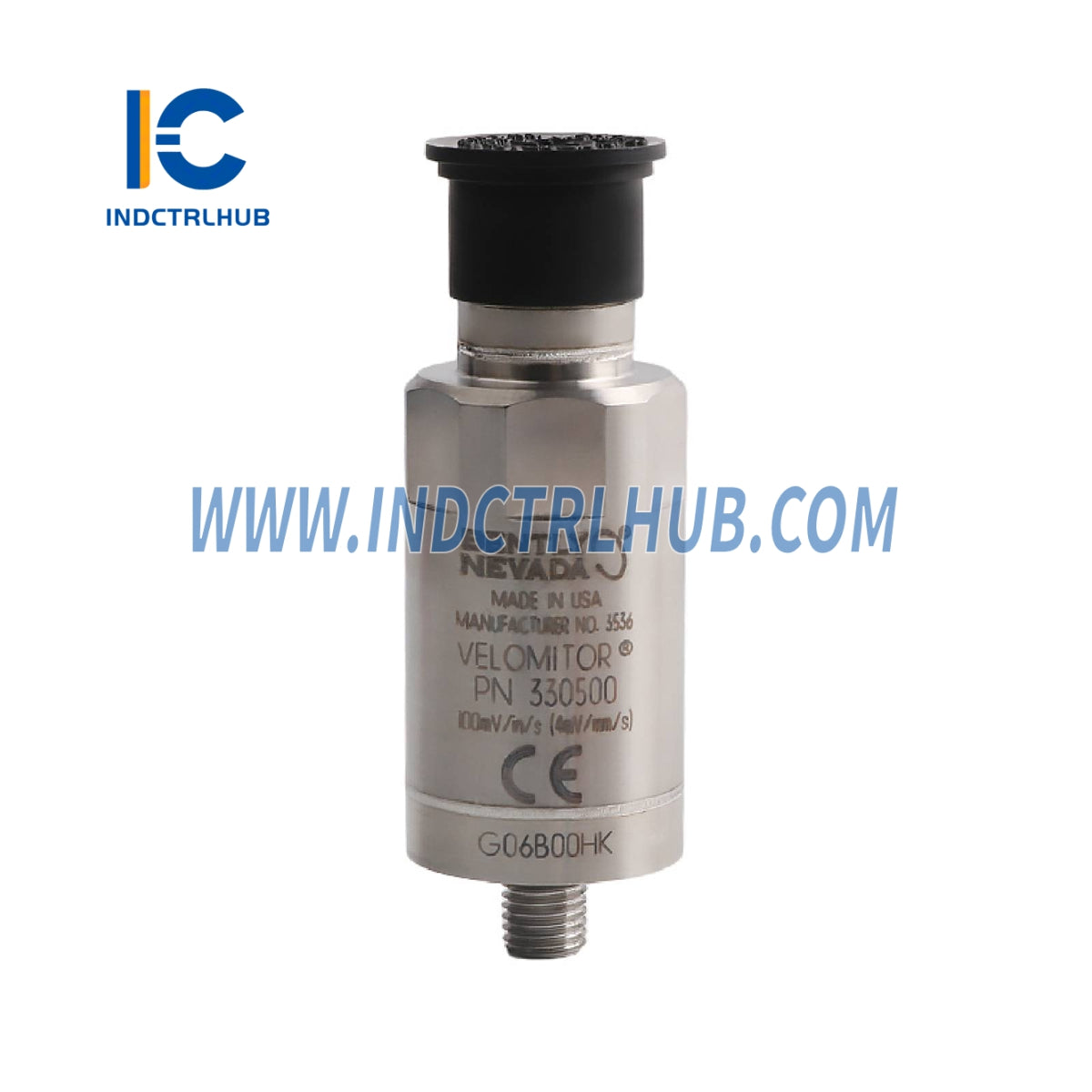

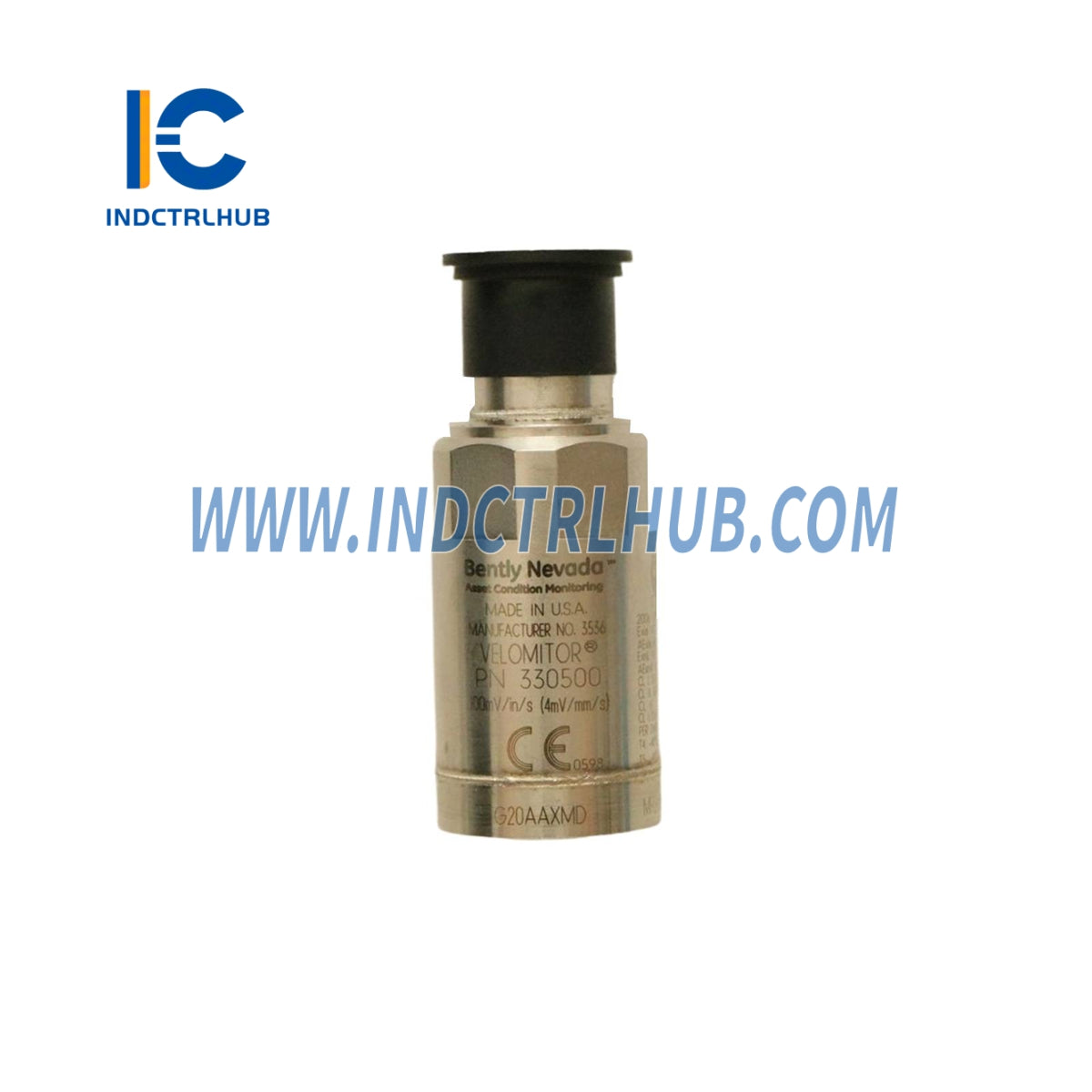

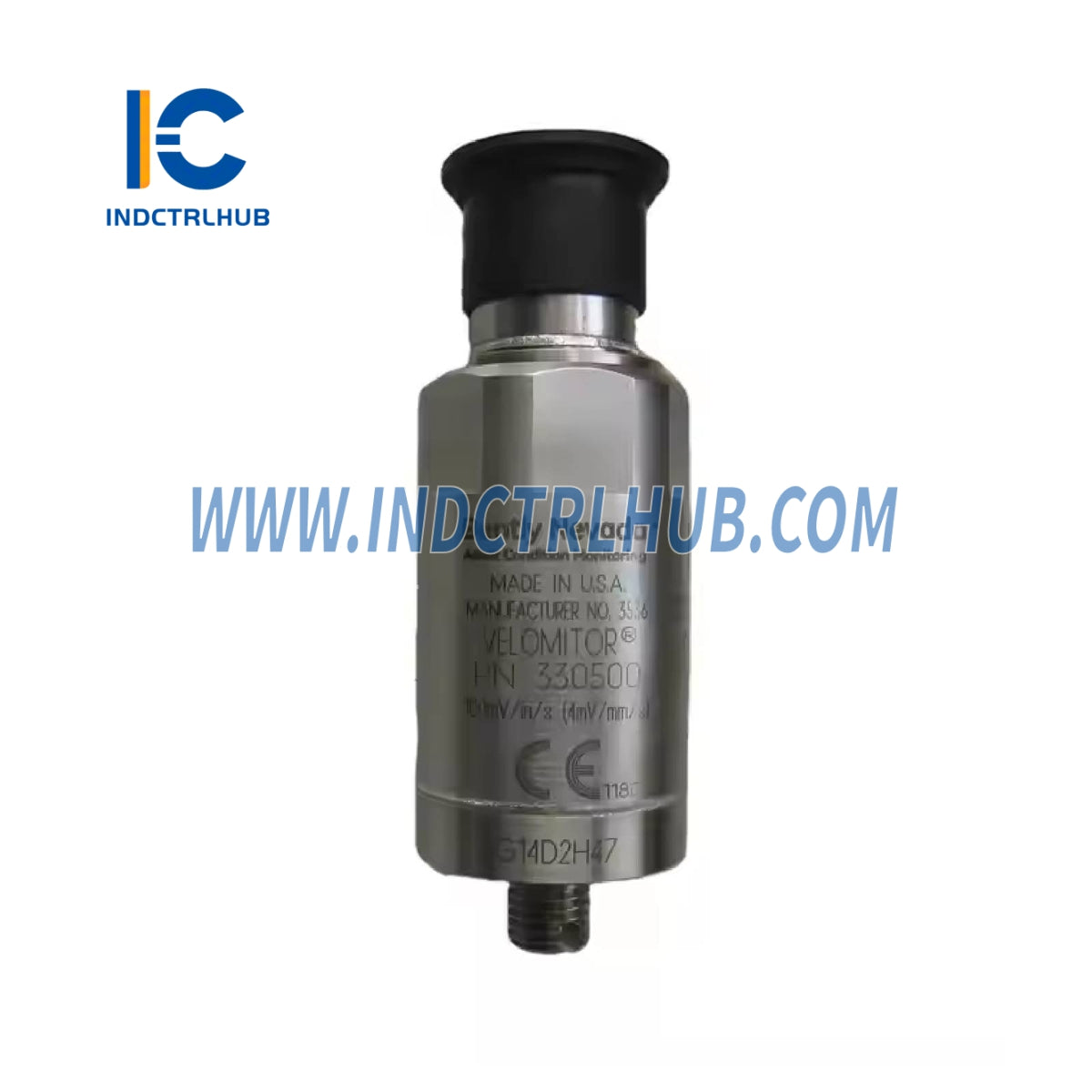

| Тип продукта | Пьезо-датчик скорости Velomitor |
| Функция | Измеряет абсолютные вибрации подшипникового корпуса, корпуса или конструкции |
| Связанный документ | 141632 Rev. P (330500 Velomitor Piezo-velocity Sensor Datasheet) |
Функциональные характеристики
| Функция | Спецификация |
|---|---|
| Тип датчика | Пьезоэлектрический акселерометр с встроенной интегрированной электроникой, твердотельная конструкция |
| Чувствительность | 3.94 мВ/мм/с (100 мВ/дюйм/с) ±5% при 100 Гц |
| Частотная характеристика | - 4.5 Гц до 5 кГц (270 до 300 тыс. циклов в минуту) ±3.0 дБ - 6.0 Гц до 2.5 кГц (360 до 150 тыс. циклов в минуту) ±0.9 дБ |
| Чувствительность к температуре | -14% до +7,5% типично в рабочем температурном диапазоне |
| Диапазон скоростей | 1270 мм/с (50 дюймов/с) пиковое значение |
| Поперечная чувствительность | <5% чувствительности |
| Линейность амплитуды | ±2% до 152 мм/с (6 дюймов/с) пиковое значение |
| Частота резонанса при монтаже | >12 кГц |
| Выходное смещение напряжения | -12 ±3,0 В постоянного тока в диапазоне температур, относительно контакта A |
| Динамическое выходное сопротивление | <2400 Ω |
| Широкополосный уровень шума | 0,004 мм/с (160 мкдюйм/с) среднеквадратичное значение, номинал (4,5 Гц до 5 кГц) |
| Заземление | Корпус изолирован |
| Максимальная длина кабеля | 305 м (1000 футов) с кабелем номер 02173006, без ухудшения сигнала |
| Полярность | Контакт A положителен относительно контакта B, когда корпус датчика движется к разъему |
Физические характеристики
| Функция | Спецификация |
|---|---|
| Вес | Типично 142 г (5,0 унций) |
| Диаметр | 25,3 мм (0,995 дюйма) |
| Высота | 63,2 мм (2,49 дюйма) |
| Материал корпуса | Нержавеющая сталь 316L |
| Разъём | 2-контактный Mil-C-5015, герметичный, корпус из нержавеющей стали 316L |
| Резьба крепления | M8 × 1 (опция 02) |
| Монтажный момент | Максимум 32–46 кг·см (24–40 дюйм-фунтов) |

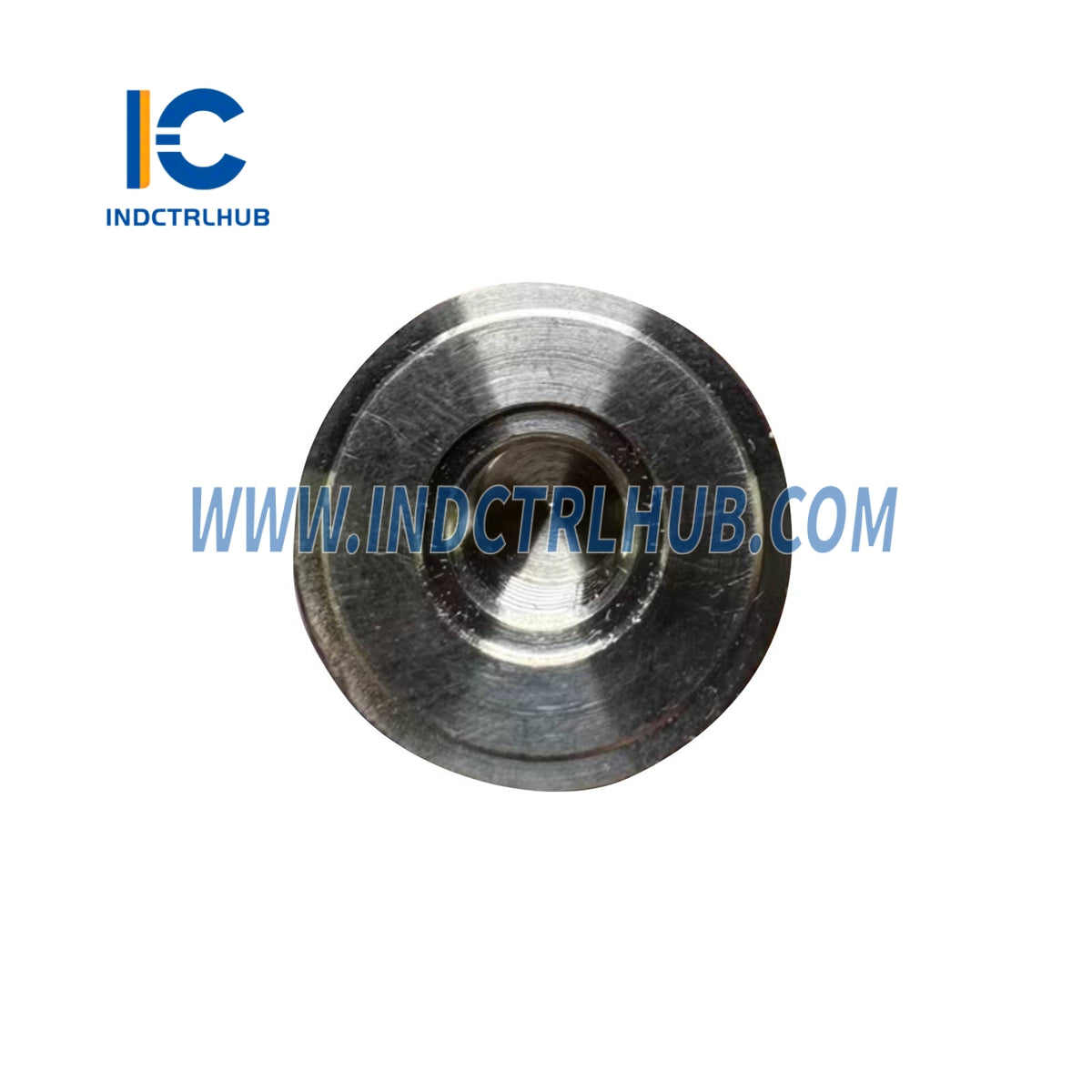

| Зенковка | Диаметр 12,7 мм (0,500 дюйма), глубина 0,8 мм (0,030 дюйма) |
| Резьбовая глубина | 3/8-24 UNF-2B, 6.4 мм (0.250 дюйма) мин, 14.0 мм (0.550 дюйма) макс глубина сверления |
Экологические характеристики
| Параметр | Спецификация |
|---|---|
| Рабочая температура | -55 до 121°C (-67 до 250°F) |
| Устойчивость к ударам | Пиковая нагрузка 5000 g, максимум |
| Относительная влажность | До 100% не погружен; герметичный корпус |
| Базовая чувствительность к деформации | 0.005 in/s/μ деформация |
| Чувствительность к магнитному полю | <51 μin/s/gauss (50 гаусс, 50–60 Гц) |

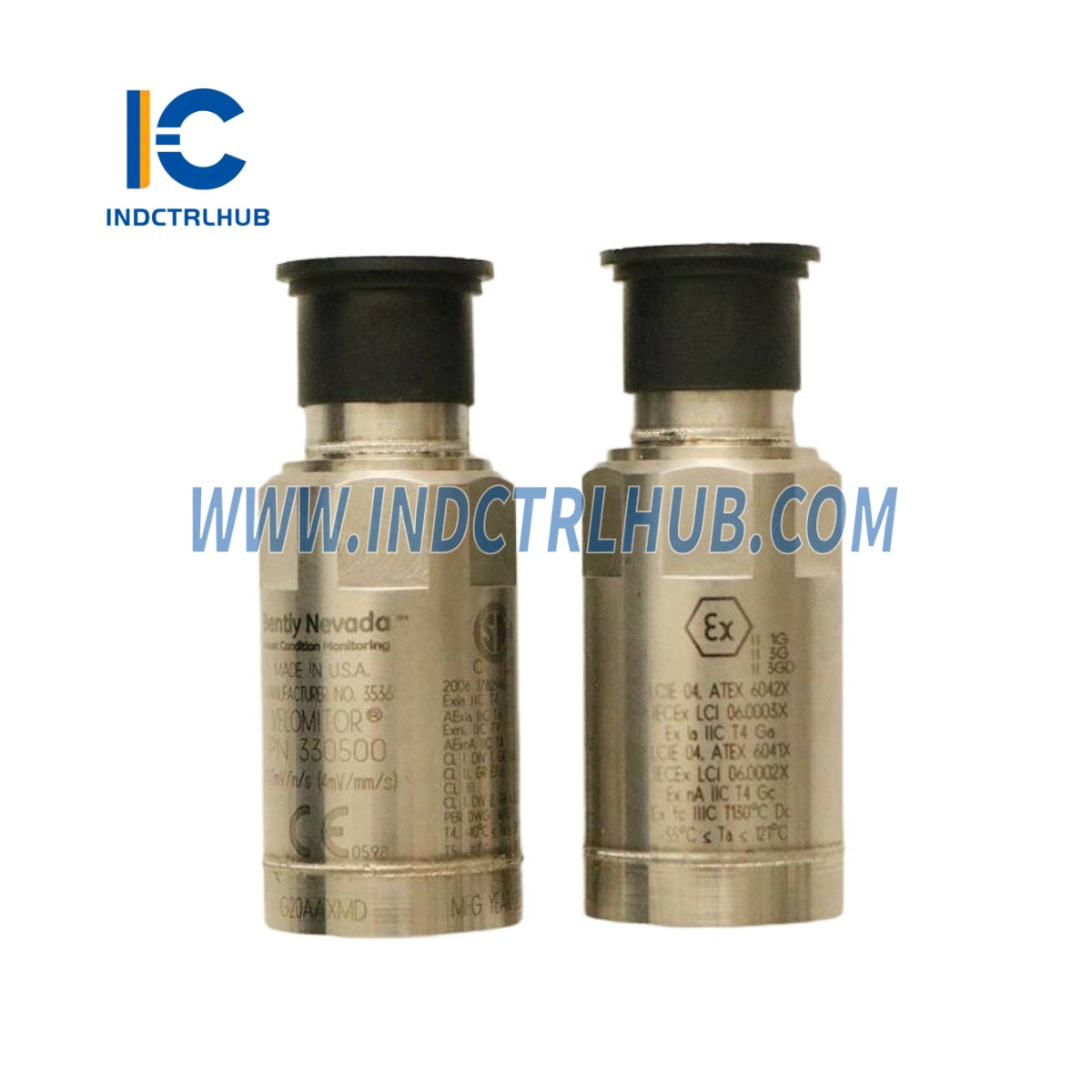

Утверждения для опасных зон (ATEX, Опция 02)
| Тип сертификации | Детали |
|---|---|
| Взрывобезопасный (Зона 0/1) | - Ex ia IIC T4, T4 при -40 до 100°C (-40 до 212°F) - Параметры: Ui = 28 В, Ii = 150 мА, Pi = 0.84 Вт, Ci = 10.8 нФ, Li = 0 - Установить согласно чертежу 167537 - Кабели типа A или B по EN 60079-25 должны соответствовать параметрам сущности |
| Неискровой (Зона 2) | - Ex nL IIC T4, AEx nA IIC T4, T4 при -40 до 100°C (-40 до 212°F) - Установить согласно чертежу 167537 - Параметры питания не должны превышать указанные значения |
| Дополнительные утверждения | См. Руководство по быстрой справке по утверждениям (108M1756) для деталей по странам |
Соответствие и сертификаты
| Тип сертификации | Детали |
|---|---|
| FCC | Соответствует части 15; не вызывает вредных помех, принимает получаемые помехи |
| EMC | Директива по электромагнитной совместимости 2014/30/EU |
| RoHS | Директива RoHS 2011/65/EU |
| Морской | Не применяется к 330500 (применяется только к 330400 и 330425) |
Информация для заказа
| Поле | Детали |
|---|---|
| Номер детали | 330500-02-02 (A: 02 - Резьба крепления M8 × 1, B: 02 - ATEX утверждение) |
| Соединительные кабели | - Стандартные длины: от 6 до 99 футов (1,8 до 30 м) - Индивидуальные длины: от 2,0 до 99 футов (0,6 до 30 м) для 9571-NN, 84661-NN; от 3,0 до 96 футов (0,9 до 29 м) для 89477-NN - Типы: 9571-NN (экранированный), 89477-NN (бронированный), 84661-NN (с углом 90°), 124235-NN (18 AWG) |
| Аксессуары | - 100076: Руководство пользователя - 02173006: Кабель оптом - 46000-01: Магнитное основание - 46122-01: Быстрое соединение - 89410-01: Адаптер крепления M8 × 1 - 101212-01: Комплект разъемов - 123135-01: Модуль питания |
| Варианты корпусов | - 21128-AA-BB: Корпус преобразователя скорости - 107770-AA-BB: Корпус, одобренный CENELEC, с 330500, зона I, группа IIC |
| Связанные документы | - 141632 Rev. P: Технический паспорт пьезо-скоростного датчика Velomitor 330500 - 108M1756: Руководство по быстрому ознакомлению с утверждениями - 167537: Чертеж установки для 330500 |
