Product Description

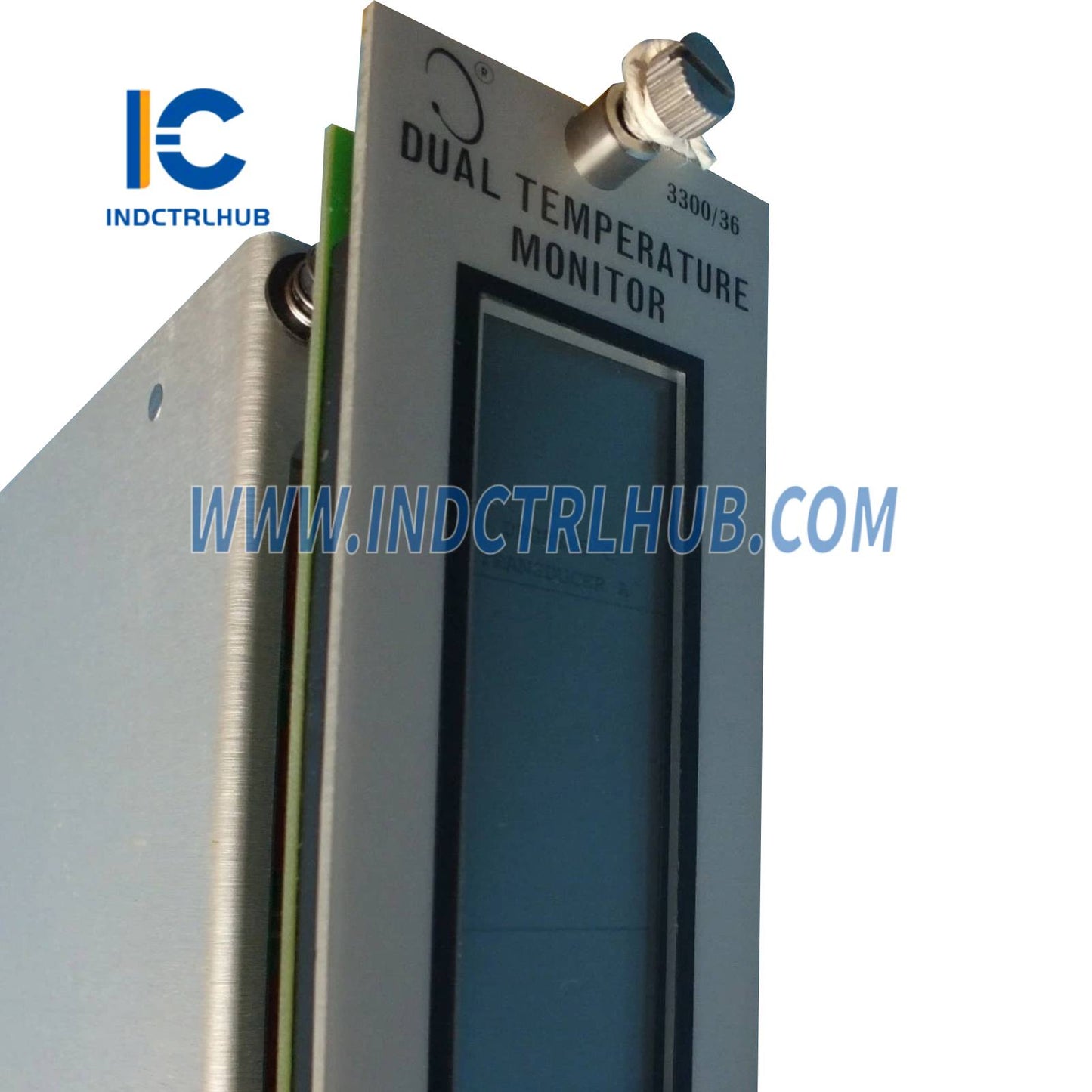

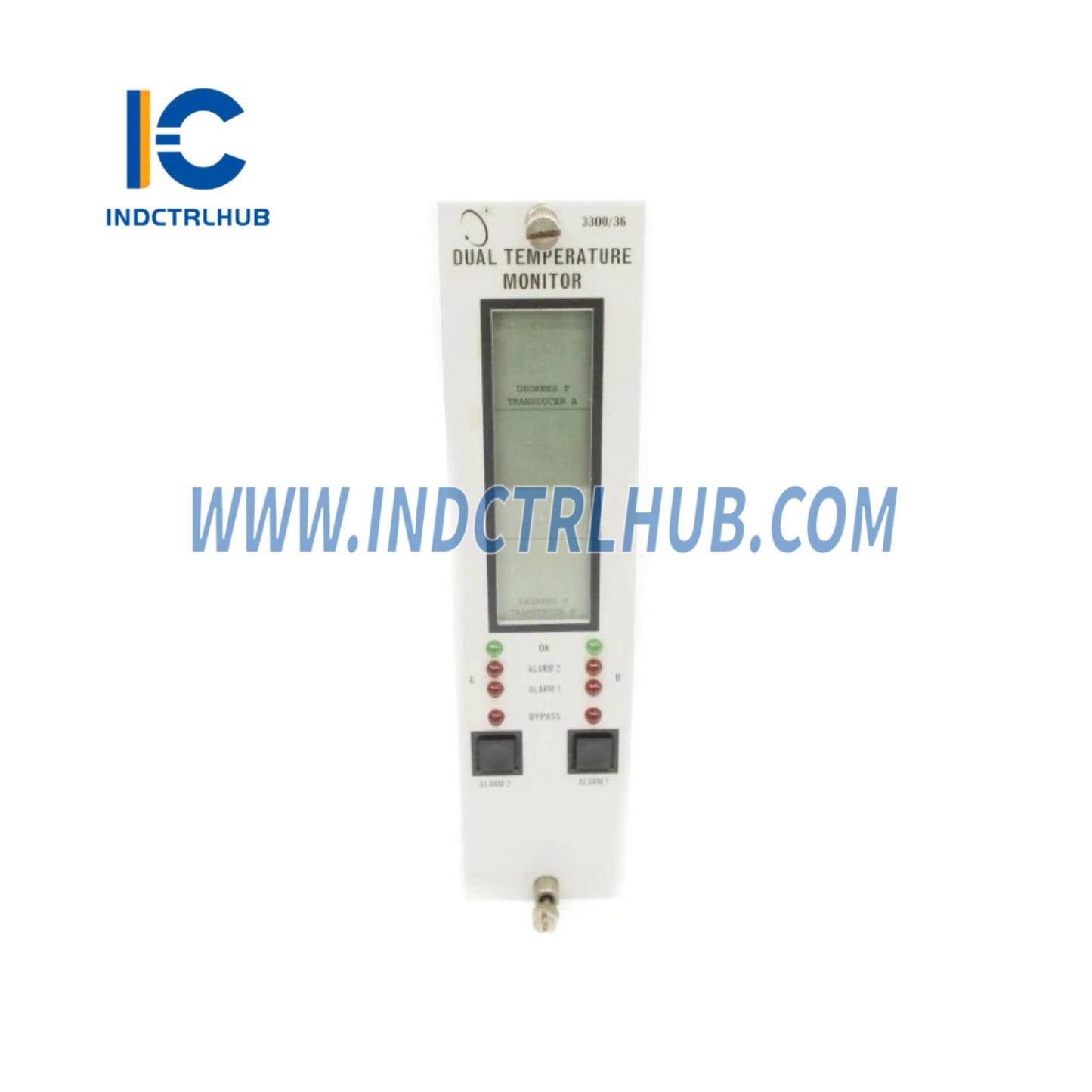

Монитор температуры Bently Nevada 3300/36-13-12-03-01-00
Обзор продукта
- Монитор температуры Bently Nevada 3300/36-13-12-03-01-00 измеряет и контролирует температуру в вращающемся оборудовании, таком как турбины, компрессоры и двигатели, в сферах производства электроэнергии, нефтегазовой промышленности
Технические характеристики
| Характеристика | Детали |
|---|---|
| Производитель | Bently Nevada |
| Серия | Серия 3300 |
| Модель/Номер детали | 3300/36-13-12-03-01-00 |
| Тип модели | Монитор температуры |
| Функция | Контроль температуры с использованием термопар или термометров сопротивления (RTD) |
| Процессор | На базе микропроцессора (конкретная архитектура не раскрывается) |
| Память | Энергонезависимая память для конфигурации и установок сигнализации |
| Дисплей | Аналоговые измерительные приборы (два, по одному на канал) для температуры; светодиоды для статусов OK, Предупреждение, Опасность и Обход |
| Входы | 2 входа для температурных датчиков (работает с термопарами типов J, K, E, T или 3- и 4-проводными RTD, такими как 100 Ω Pt, 120 Ω Ni) |
| Выходы | 2 аналоговых выхода (4–20 мА, пропорционально температуре) 2 буферных выхода датчиков (для внешней диагностики) 4 релейных выхода (сухие контакты, до 5 А при 250 В перем. тока/24 В пост. тока, для предупреждения и опасности на канал) |
| Интерфейсы связи | Серийный интерфейс (RS-232, опционально для регистрации данных); подключается к задней панели стойки 3300 для интеграции с System 1 |
| Обработка сигналов | Линеаризация и обработка сигналов термопар/RTD; обеспечивает компенсацию холодного спая для термопар |
| Диапазон температур | Термопары: от -200°C до +1370°C (-328°F до +2498°F, в зависимости от типа) RTD: от -200°C до +850°C (-328°F до +1562°F, в зависимости от типа) |
| Точность | ±1% от полного диапазона или ±2°C (что больше, при использовании совместимого датчика) |
| Резервирование | Без резервирования |
| Диагностика | Обнаружение неисправностей датчиков, обрывов/коротких замыканий; отображение статусов OK, Предупреждение и Опасность через светодиоды и реле |
| Совместимость | Работает с стойкой Bently Nevada серии 3300, термопарами (типы J, K, E, T), RTD (100 Ω Pt, 120 Ω Ni) и модулями интерфейса преобразователей; интегрируется с ПО System 1 через интерфейс стойки 3300; ограниченная совместимость с серией 3500 через адаптеры |
| Питание | Питание через заднюю панель стойки 3300 (20–30 В постоянного тока, обычно 24 В) |
| Потребление энергии | Около 6–9 Вт |
| Эксплуатационные условия | Рабочая температура: от -30°C до +65°C (-22°F до +149°F) Температура хранения: от -40°C до +85°C (-40°F до +185°F) Относительная влажность: 5% до 95% без конденсации Вибрация: соответствует IEC 60068-2-6 Удар: соответствует IEC 60068-2-27 |
| Корпус | IP20 (устанавливается в стойку серии 3300) |
| Размеры | Приблизительно 152 мм (высота) x 76 мм (ширина) x 305 мм (глубина) |
| Вес | Приблизительно 1.5–2 кг |
| Крепление | Вставляется в стойку серии 3300 (конкретный слот) |
| Сертификаты | Соответствует CE, CSA, ATEX/IECEx зона 2 (в утвержденном корпусе), морским сертификатам, таким как DNV, ABS |
