Product Description

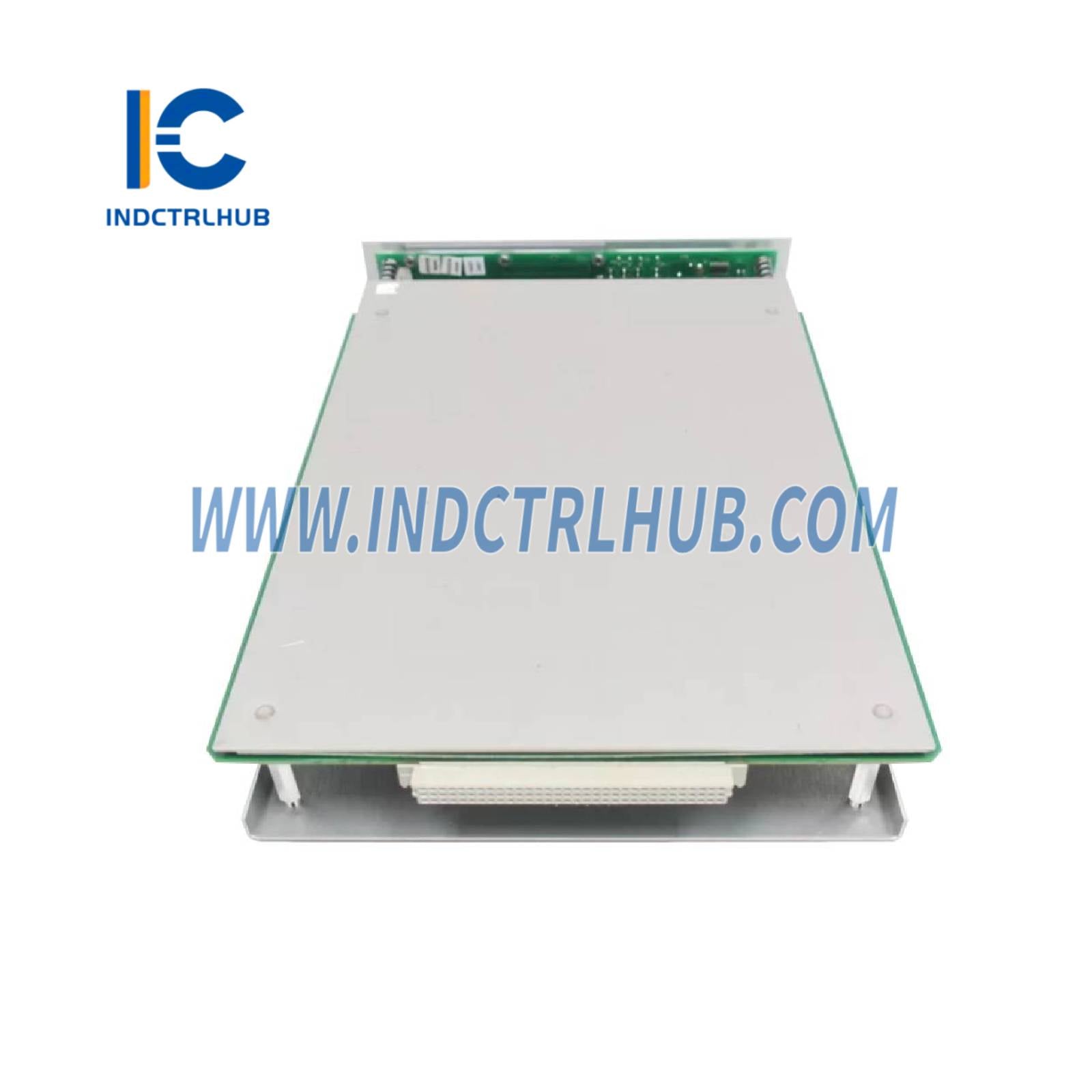

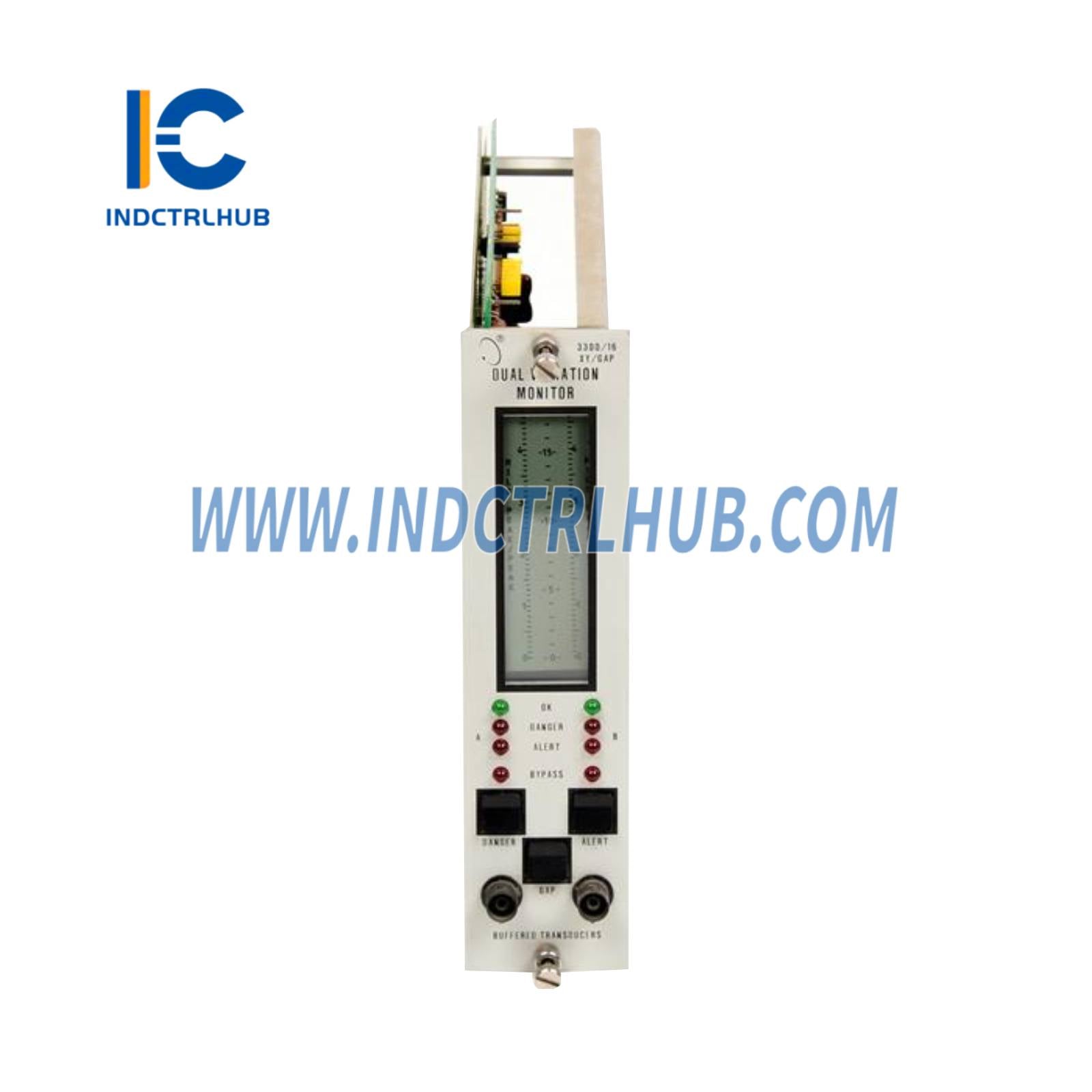

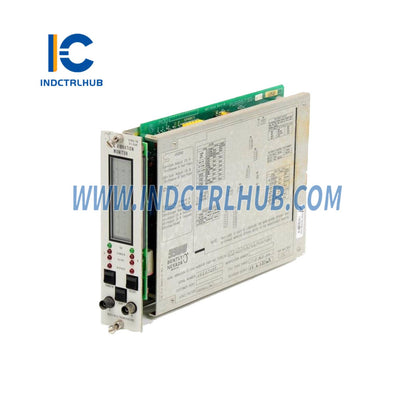

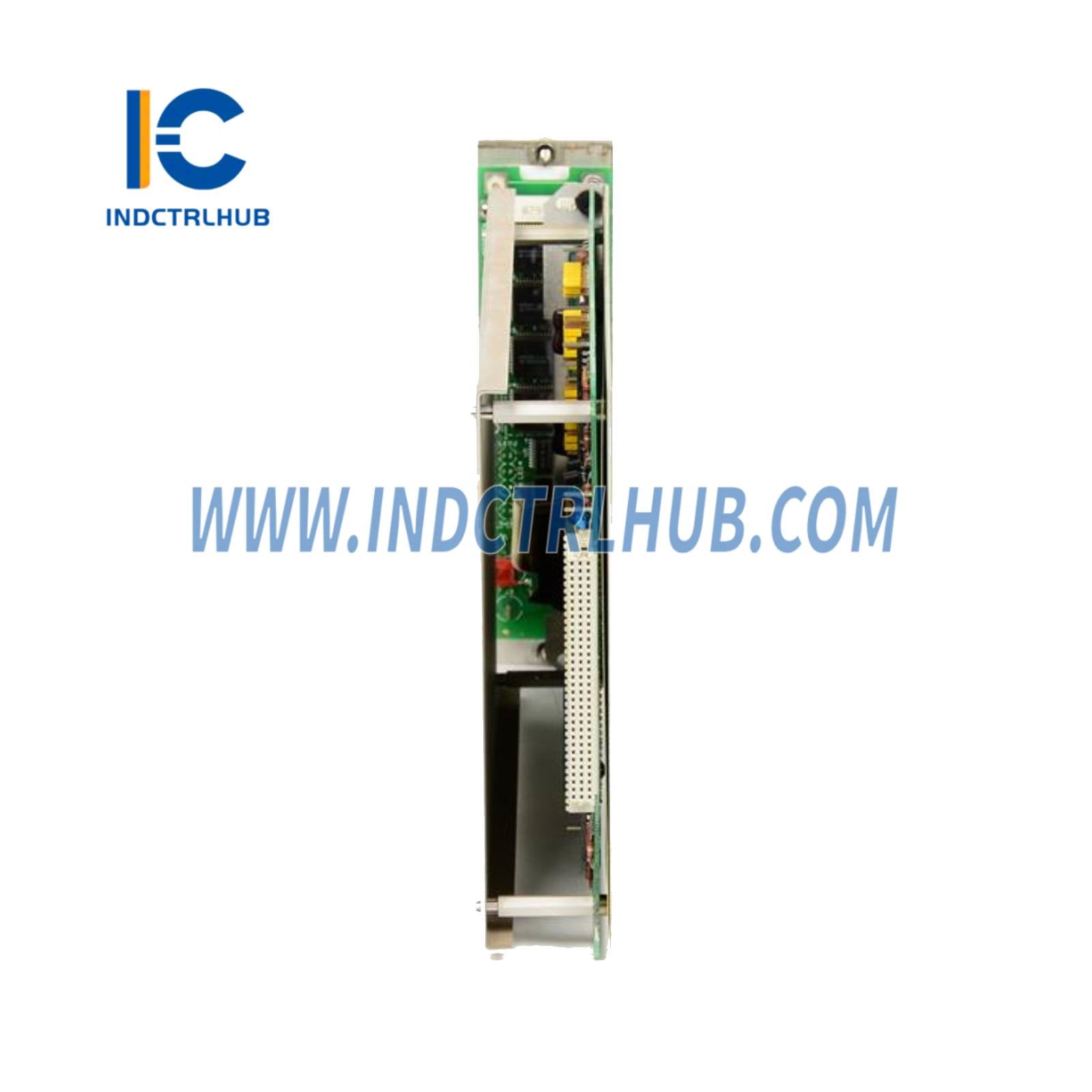

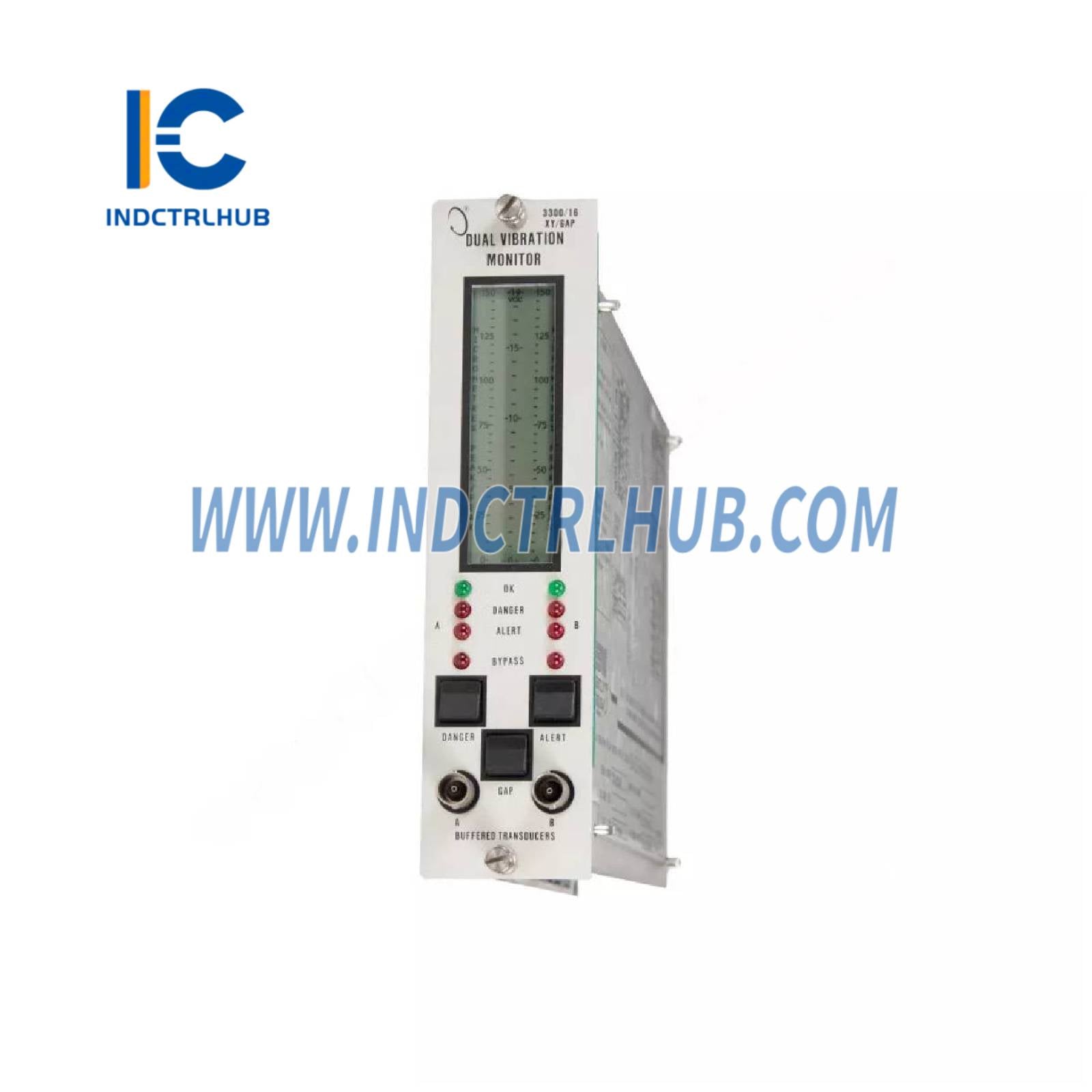

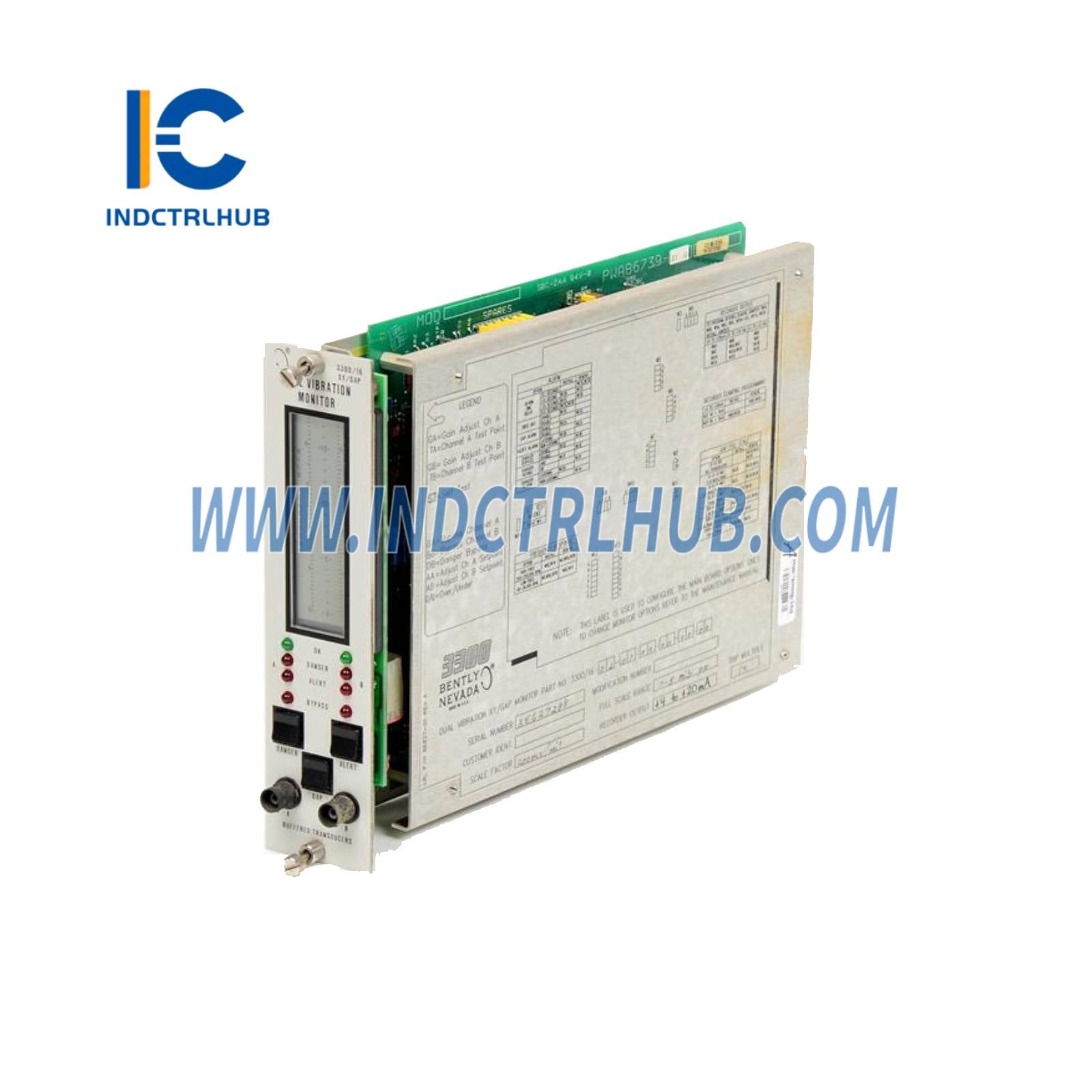

Двойной вибрационный монитор Bently Nevada 3300/16-12-01-01-00-00-02
Обзор продукта
- Двойной вибрационный монитор Bently Nevada 3300/16-12-01-01-00-00-02 измеряет и контролирует радиальную вибрацию и положение упора в вращающемся оборудовании
Технические характеристики
| Характеристика | Детали |
|---|---|
| Производитель | Bently Nevada |
| Серия | Серия 3300 |
| Модель/Номер детали | 3300/16-12-01-01-00-00-02 |
| Тип модели | Двойной вибрационный монитор |
| Функция | Контролирует радиальную вибрацию и положение упора с помощью датчиков приближения |
| Процессор | На базе микропроцессора (конкретная архитектура не раскрывается) |
| Память | Энергонезависимая память для конфигурации и установок сигналов тревоги |
| Дисплей | Аналоговые индикаторы (два, по одному на канал) для вибрации/положения; светодиоды для статусов OK, Предупреждение, Опасность и Обход |
| Входы | 2 входа для датчиков (совместим с датчиками приближения Bently Nevada, такими как 3300 XL 8 мм, 5 мм, 11 мм) |
| Выходы | 2 аналоговых выхода (4–20 мА, пропорционально вибрации/положению) 2 буферных выхода датчиков (для внешней диагностики) 4 релейных выхода (сухой контакт, до 5 А при 250 В перем. тока/24 В пост. тока, для предупреждения и опасности на канал) |
| Интерфейсы связи | Серийный интерфейс (RS-232, опционально для записи данных); подключается к задней панели стойки 3300 для интеграции с System 1 |
| Обработка сигналов | Питание датчиков приближения (-24 В пост. тока), линеаризация и обработка сигналов вибрации и положения |
| Диапазон частот | 4 Гц–10 кГц (для мониторинга вибрации) |
| Точность | ±1% от полного диапазона (с совместимым датчиком) |
| Резервирование | Без резервирования |
| Диагностика | Обнаружение неисправностей датчиков, проблем с целостностью сигнала; отображение статусов OK, Предупреждение и Опасность через светодиоды и реле |
| Совместимость | Работает с стойкой серии Bently Nevada 3300, датчиками приближения, такими как 3300 XL 8 мм, 5 мм, 11 мм, и модулями интерфейса датчиков (136634-0010-01); интегрируется с программным обеспечением System 1 через интерфейс стойки 3300; ограниченная совместимость с серией 3500 через адаптеры |
| Питание | Питание через заднюю панель стойки 3300 (20–30 В пост. тока, обычно 24 В пост. тока) |
| Потребление энергии | Приблизительно 7–10 Вт |
| Эксплуатационные условия | Температура эксплуатации: от -30°C до +65°C (от -22°F до +149°F) Температура хранения: от -40°C до +85°C (от -40°F до +185°F) Относительная влажность: 5% до 95% без конденсации Вибрация: соответствует IEC 60068-2-6 Удар: соответствует IEC 60068-2-27 |
| Корпус | IP20 (устанавливается в стойку серии 3300) |
| Размеры | Приблизительно 152 мм (высота) x 76 мм (ширина) x 305 мм (глубина) |
| Вес | Приблизительно 1.5–2 кг |
| Крепление | Вставляется в стойку серии 3300 (слот-специфично) |
| Сертификации | Соответствует CE, CSA, ATEX/IECEx Зона 2 (в утвержденном корпусе), морским сертификатам, таким как DNV, ABS |
