Product Description
Обзор продукта
| Поле | Детали |
|---|---|
| Производитель | Bently Nevada, a Baker Hughes business |
| Номер детали | 21000-28-05-15-022-01-03 |

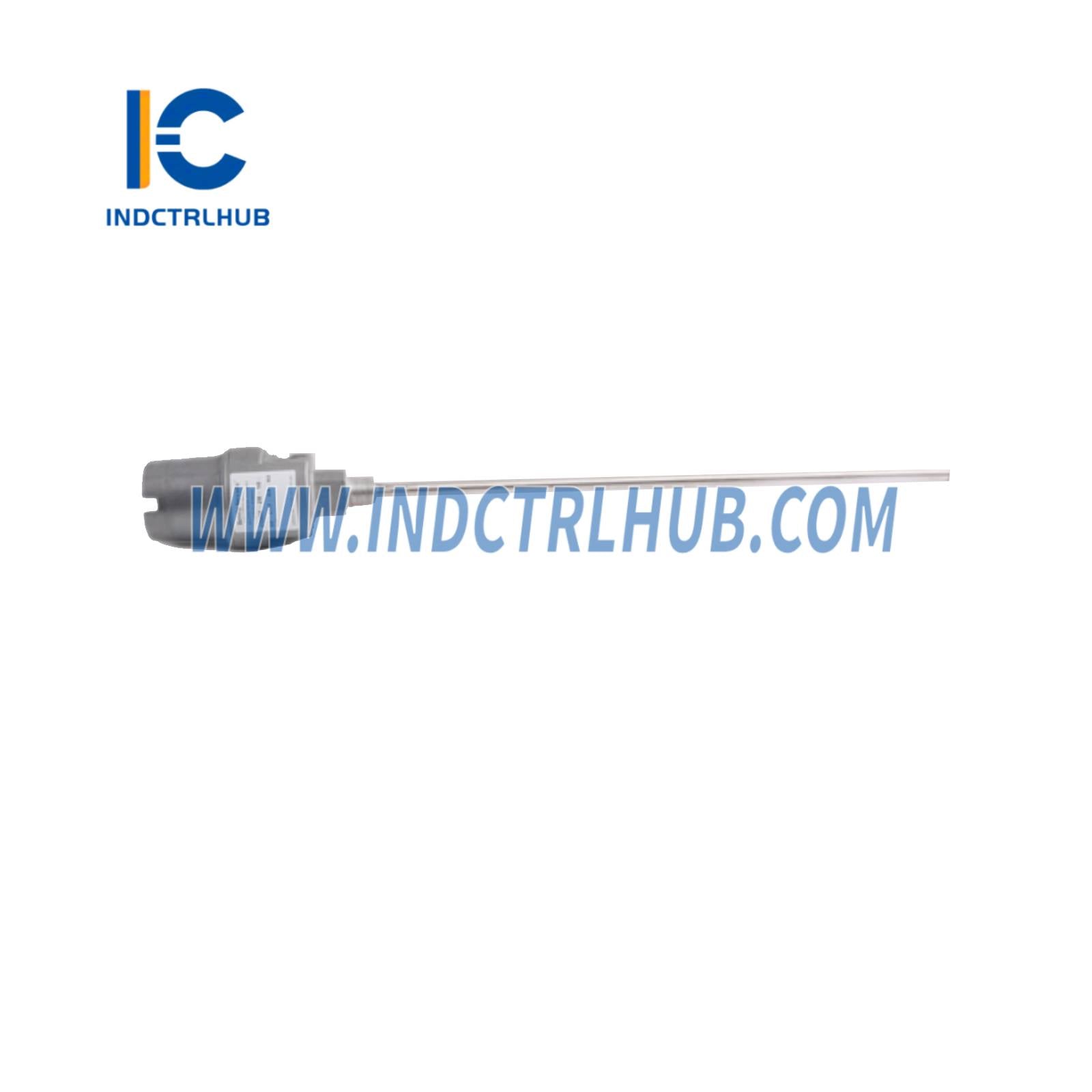

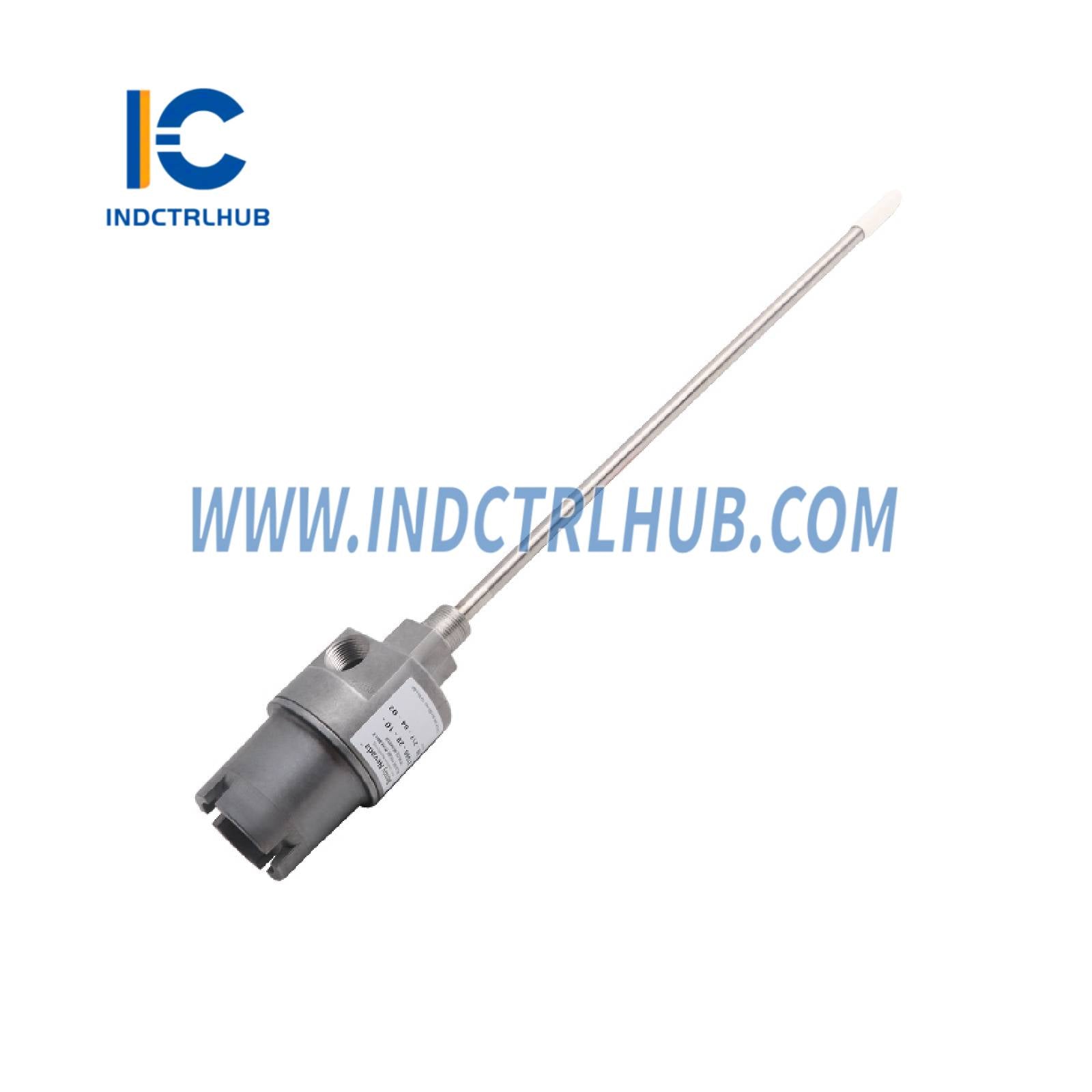

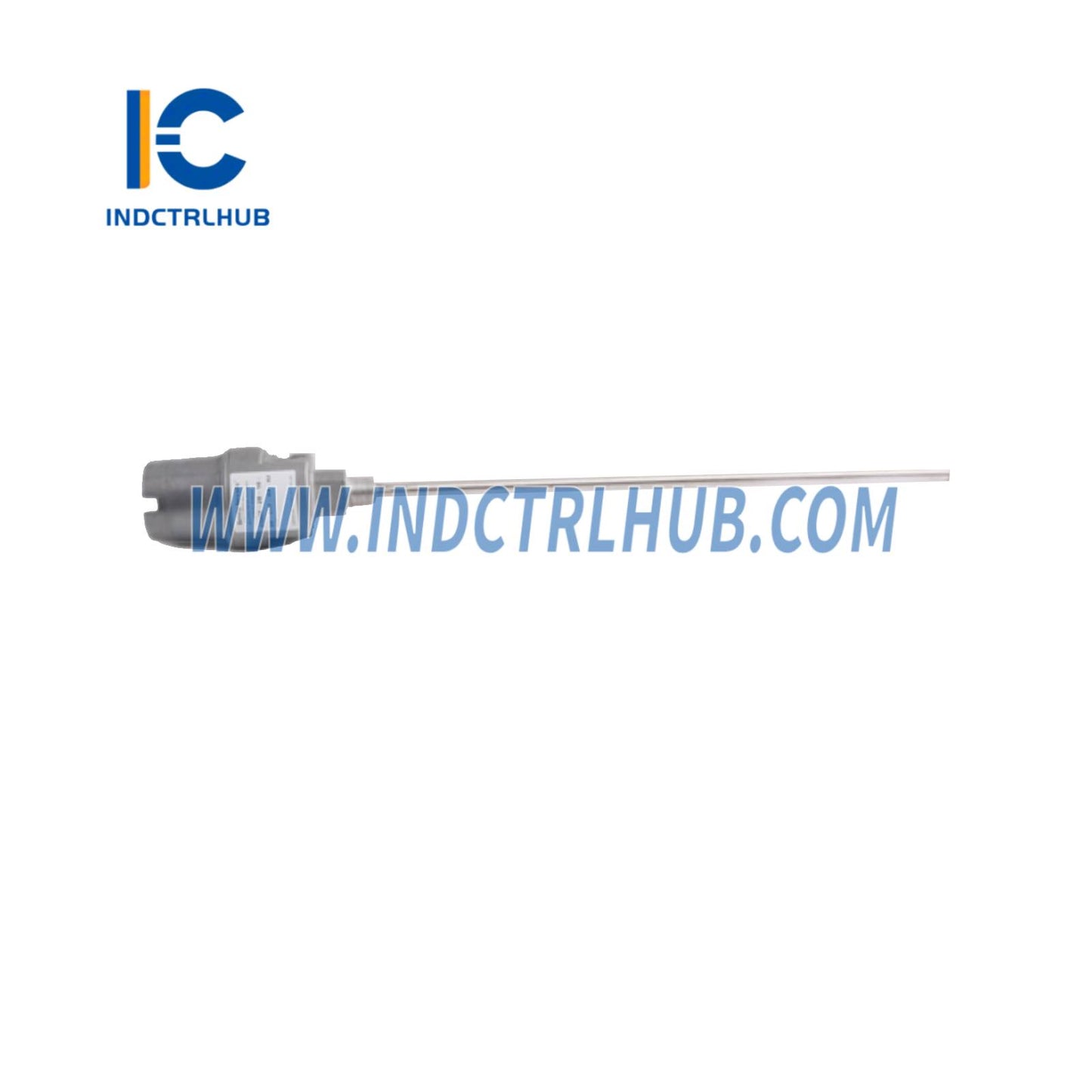

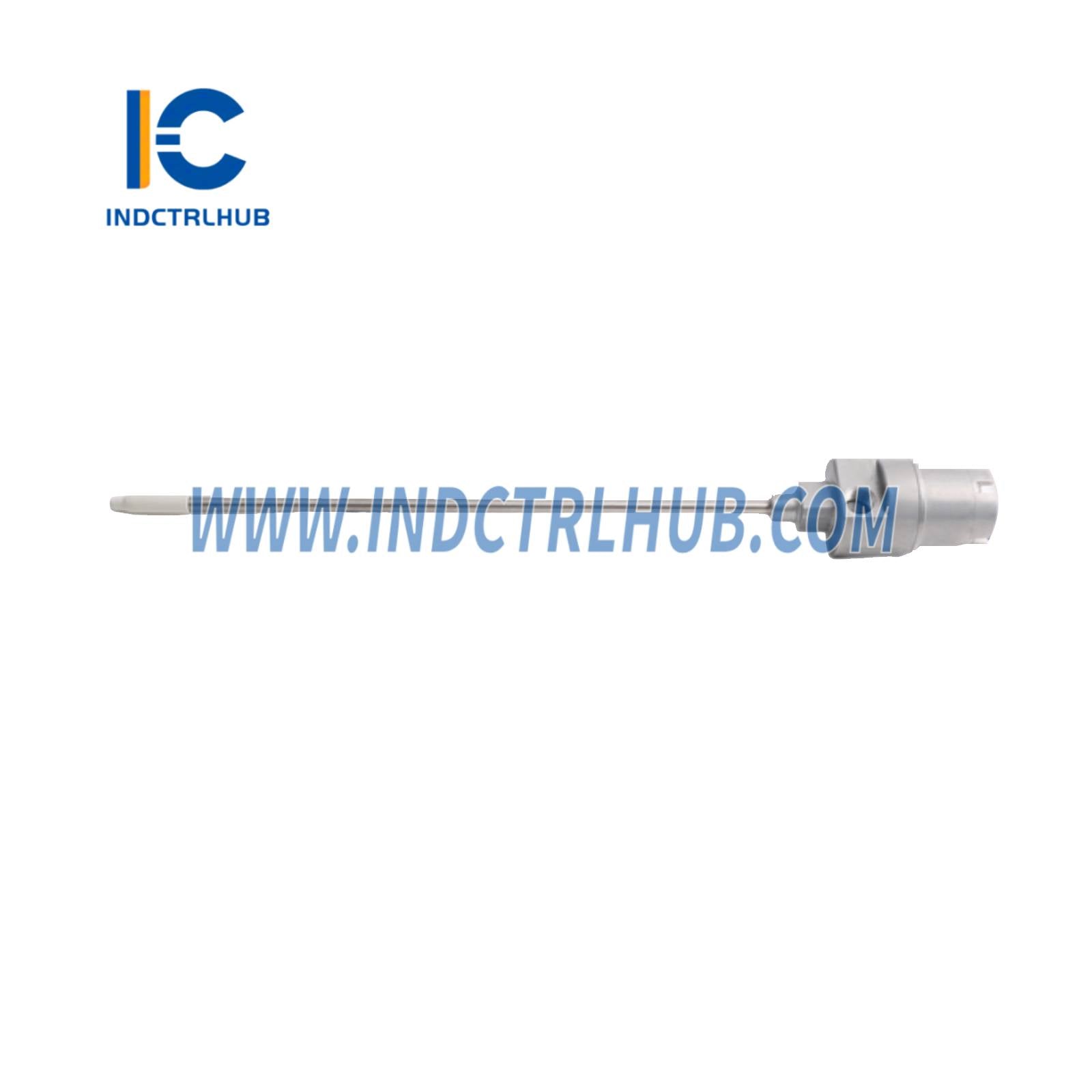

| Тип продукта | Корпус датчика приближения из алюминия |
| Функция | Внешний монтаж датчиков приближения для мониторинга состояния оборудования |
| Связанный документ | 141600 Rev. AA (Технический паспорт сборок корпусов датчиков приближения 21000, 24701 и 164818) |
| Совместимость | Поддерживает зонды 3300 XL 8 мм, 3300 XL 11 мм, 3300 NSv |
Варианты конфигурации
| Опция | Выбор |
|---|---|
| Зонд с разъемом (A) | 28: 3300 XL 8 мм зонд, выбор сертификатов для опасных зон |
| Длина кабеля зонда (B) | 05: 0,5 м (20 дюймов) |
| Адаптер-удлинитель (C) | 15: 1,5 дюйма (38 мм) |
| Глубина проникновения зонда (D) | 022: 2,2 дюйма (56 мм) |
| Фитинги (E) | 01: Один взрывозащищённый фитинг 3/4-14 NPT, одна заглушка 3/4-14 NPT |
| Резьба крепления (F) | 03: 1-11 1/2 NPT (5–7 полных витков для увеличения прочности) |
Экологические характеристики
| Параметр | Спецификация |
|---|---|
| Рабочая температура (3300 XL 8 мм) | -51°C до +177°C (-60°F до +351°F) |
| Температура хранения (3300 XL 8 мм) | -51°C до +177°C (-60°F до +351°F) |
| Внимание | Воздействие при температуре ниже -34°C (-30°F) может привести к преждевременному выходу из строя уплотнения под давлением |
Механические характеристики
| Параметр | Спецификация |
|---|---|
| Материал | Корпус из алюминия, втулка из нержавеющей стали 304 |
| Масса (вес) | Типичный вес 1,1 кг (2,4 фунта), без фитингов |
| Размеры | - A: 83,3 мм (3,28 дюйма) - B: 161,6 мм (6,36 дюйма) - C+D: 94 мм (3,7 дюйма) - E: 26,7 мм (1,05 дюйма) |
| Опора втулки | Не требуется (C+D ≤ 300 мм) |
Соответствие и сертификаты
| Тип сертификации | Детали |
|---|---|
| RoHS | Соответствует директиве RoHS 2011/65/EU |
| Сертификаты для опасных зон | Не взрывозащищённый (версия без CA, E:01); для взрывозащиты CSA требуется CA21000; зонд с выбором сертификатов |
| Степень защиты корпуса | Тип CSA 4 (CA21000 только с E:00, E:01, E:02 или E:04) |
| Соответствие API | Полное соответствие стандарту API 670 для корпусов датчиков приближения с внешним креплением |
Информация для заказа
| Поле | Детали |
|---|---|
| Номер детали | 21000-28-05-15-022-01-03 (3300 XL 8 мм зонд с сертификатами, кабель 0,5 м, стойка 1,5 дюйма, глубина проникновения 2,2 дюйма, один фитинг/заглушка 3/4-14 NPT, резьба 1-11 1/2 NPT) |
| Аксессуары | - 37948-01: Опора зонда/маслосъемное уплотнение (для втулок >305 мм) - 44382-AAA: Индивидуальная втулка для зонда - 21003-015: Индивидуальный адаптер-стойка (1,5 дюйма) |
| Запасной зонд | 330105-02-12-CC-DD-05 (3300 XL 8 мм обратный монтажный зонд, резьба 3/8-24 UNF, несколько сертификатов) |
| Связанные документы | - 141078: Руководство пользователя системы датчиков приближения 3300 XL 8 мм и 3300 5 мм - 108M1756: Руководство по быстрому ознакомлению с утверждениями |
