Product Description
Модуль сигнала Bently 330101-00-18-10-12-00 с усиленной защитой для суровых условий: промышленная надежность для критически важного оборудования

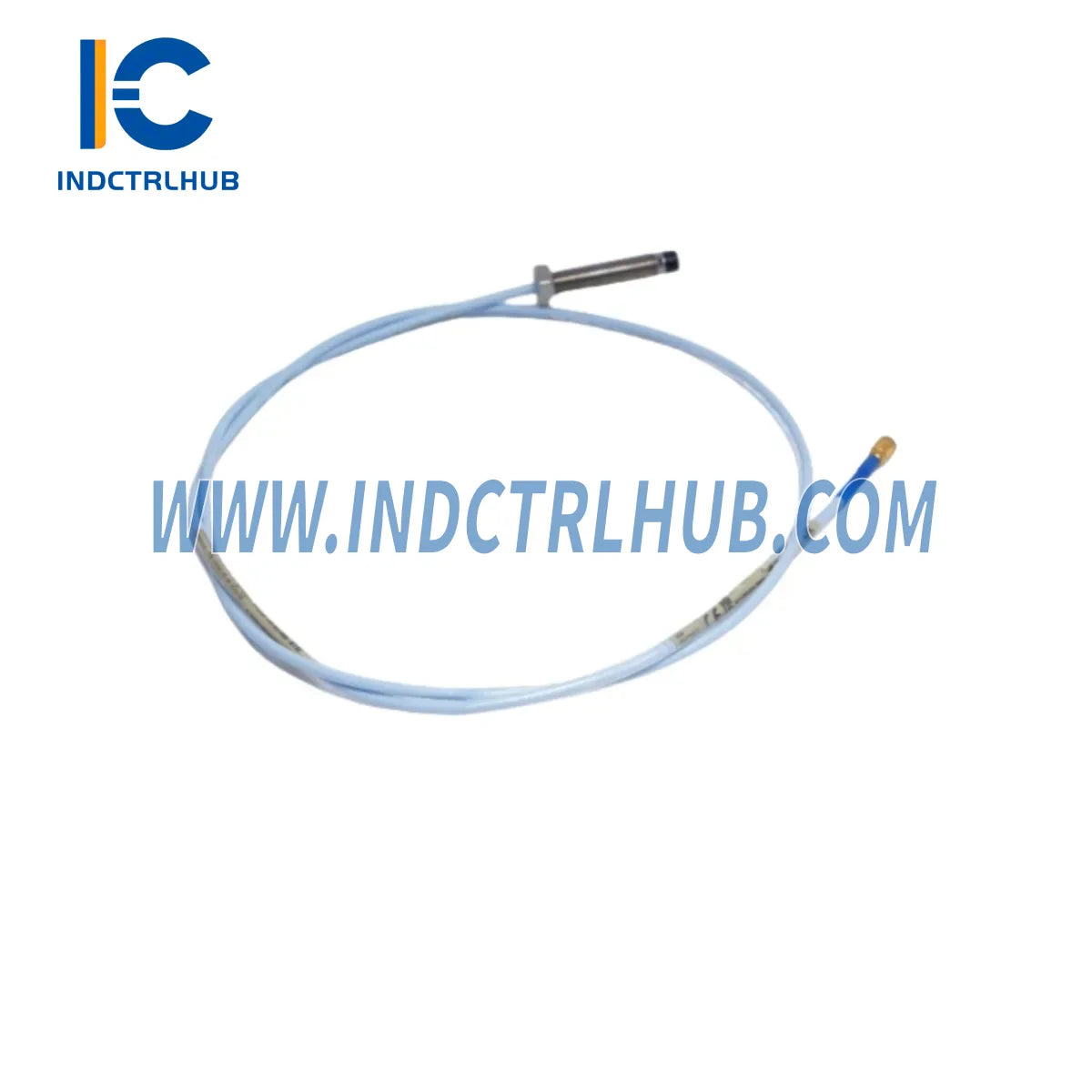

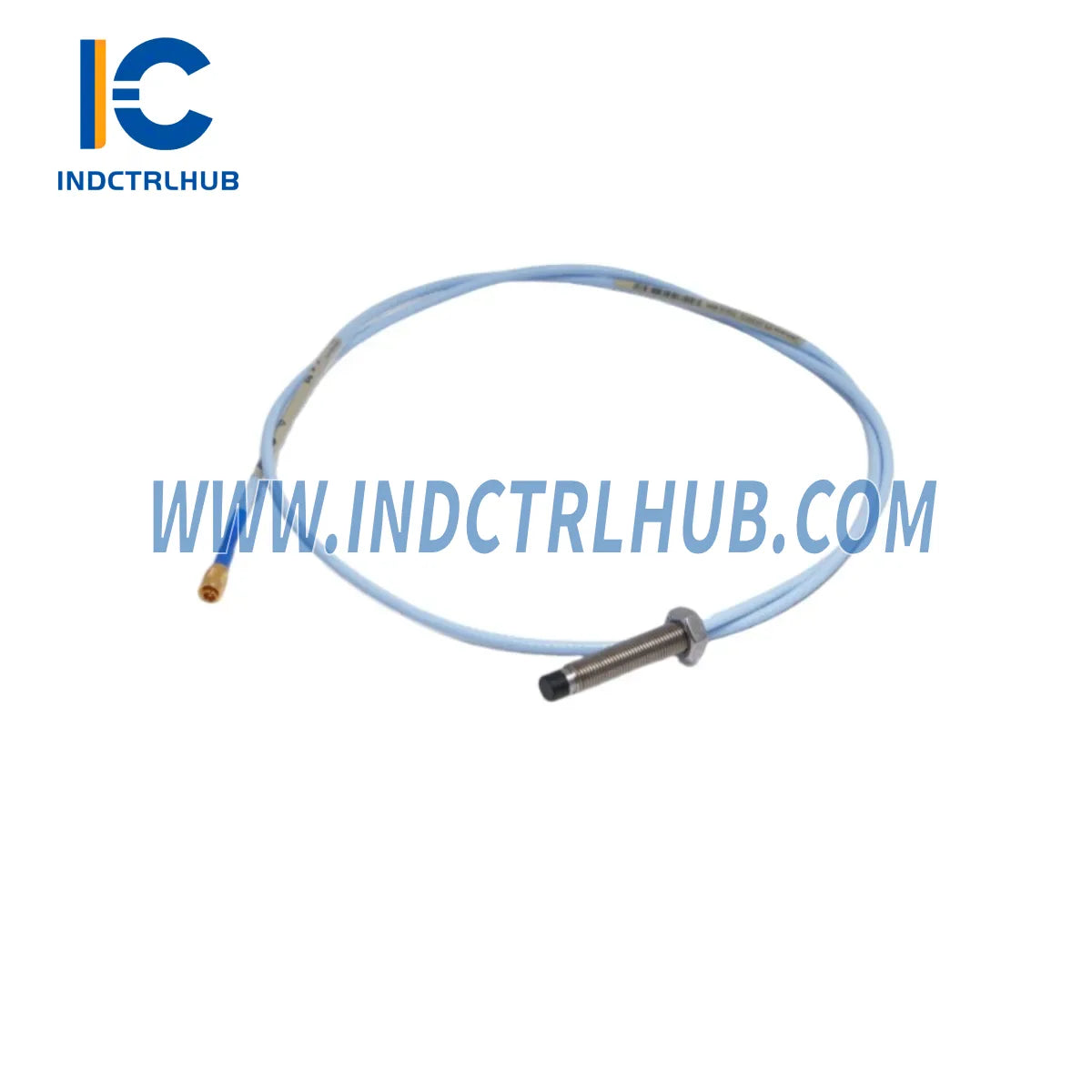

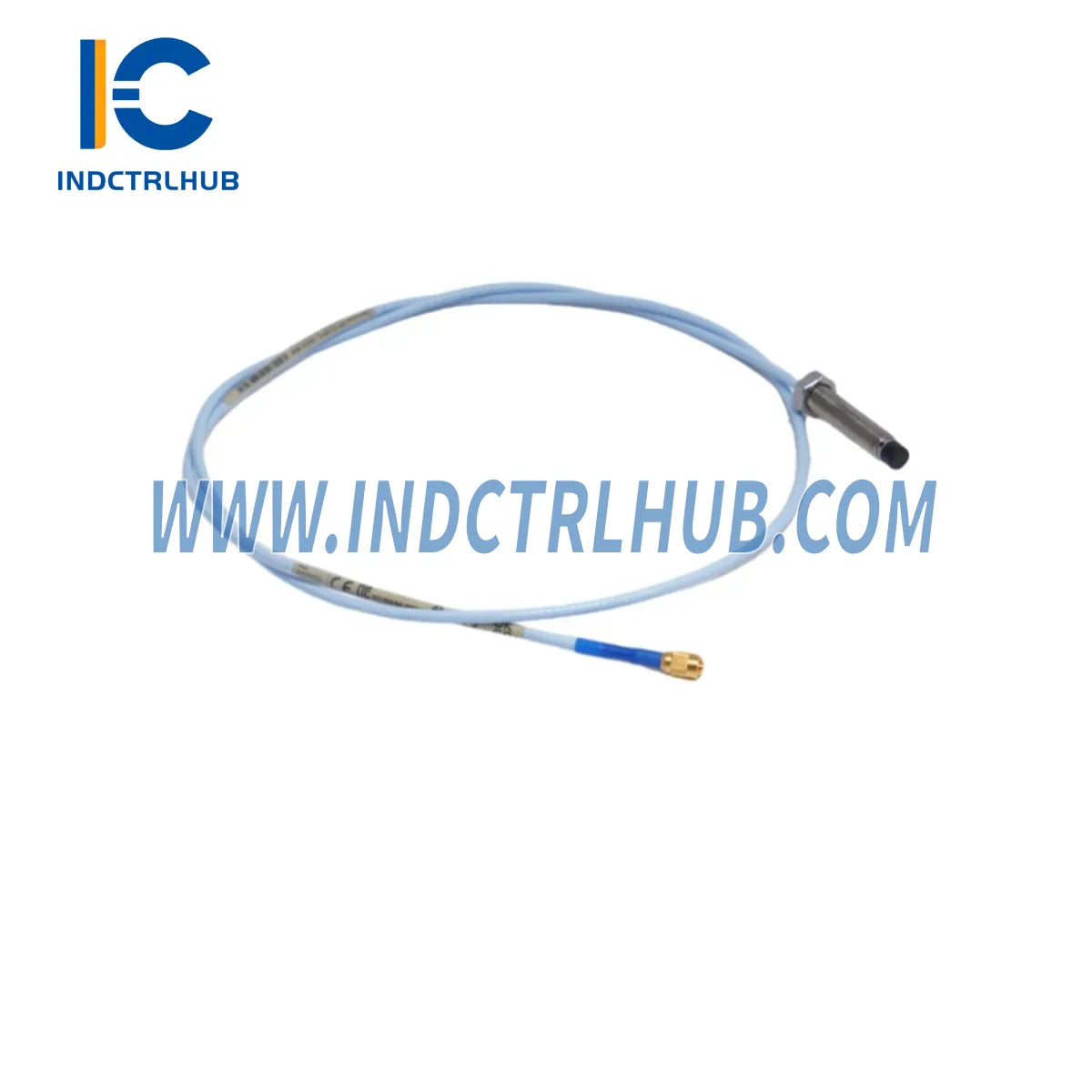

В суровом мире защиты вращающегося оборудования целостность сигнала — не опция, а разница между контролируемой остановкой и катастрофическим отказом. Bently Nevada 330101-00-18-10-12-00 — это высокоточный удлинительный кабель для датчиков 3300XL 8 мм, разработанный для безупречной передачи индуктивного сигнала в самых требовательных промышленных условиях — от морских нефтяных платформ до подземных горных работ.
Разработанный для бесшовного взаимодействия с системой датчиков приближения Bently Nevada 3300XL, этот удлинительный кабель обеспечивает стабильную, низкошумную передачу сигнала даже при экстремальных вибрациях, температурных циклах и воздействии химикатов. Независимо от того, контролируете ли вы радиальные вибрации вала, осевое положение или дифференциальное расширение газовой турбины или центробежного компрессора, 330101-00-18-10-12-00 гарантирует точность и надежность данных мониторинга состояния.
Таблица прочных технических характеристик
| Параметр | Технические характеристики |
|---|---|
| Номер детали | 330101-00-18-10-12-00 |
| Совместимая система | Система приближения Bently Nevada 3300XL 8 мм |
| Длина кабеля | 18 дюймов (от драйвера до датчика) |
| Длина удлинителя | 10 футов (3,05 м) |
| Диапазон температур | -40°C до +125°C |
| Класс защиты | IP67 — пыленепроницаемые, влагозащищённые разъемы |
| Класс взрывозащиты | Совместимость с ATEX зона 1/2, IECEx, FM Class I Div 1 |
| Тип разъема | Коаксиальный, с позолоченными, коррозионно-устойчивыми контактами |
| Тип сигнала | Индуктивный датчик приближения (бесконтактный) |
| Материал оболочки | Бронированная оплетка из нержавеющей стали поверх изоляции из ПТФЭ |
| Гарантия | ? 12-месячная гарантия — покрытие производственных дефектов |
| Происхождение | США |
Комплексные решения по защите
Использование 330101-00-18-10-12-00 в опасных зонах 1 или 2 требует полностью интегрированной системы защиты. Один слабый элемент в цепи сигнала может поставить под угрозу всю систему защиты оборудования. Ниже приведены дополнительные компоненты Bently Nevada, которые мы рекомендуем для полной установки с сертификацией безопасности:
- ?? Датчик приближения — обратный монтаж: Для установок, где стандартный фронтальный доступ ограничен, используйте этот удлинительный кабель вместе с датчиком Bently Nevada 330907 3300 NSv обратного монтажа (M10×1, 5 м) для надежного измерения зазора вала в ограниченных корпусах подшипников.
- ?? Датчик приближения NSv: Для высокотемпературных или химически агрессивных сред датчик приближения Bently Nevada 330906-02-12-05-02-00 3300 NSv с обратным креплением оснащён чувствительным наконечником NSv, устойчивым к загрязнению жидкостями и обеспечивающим точность измерения до ±0,1 мил.
- ??? Бронированный удлинительный кабель: В условиях сильного механического износа или риска повреждения грызунами дополните ваш сигнальный путь бронированным удлинительным кабелем Bently Nevada 330130-040-03-CN 3300XL длиной 4 м — его броня из нержавеющей стали обеспечивает дополнительную физическую защиту при прокладке кабеля в лотках.
- ??? Удлинительный кабель для больших расстояний: Для турбинных опор, требующих протяжённой прокладки кабеля, удлинительный кабель Bently Nevada 330854-080-24-CN 3300XL 25 мм длиной 8 м сохраняет качество сигнала на больших расстояниях без несоответствия сопротивления.
- ?? Удлинительный кабель NSv: При интеграции с датчиками серии NSv удлинительный кабель Bently Nevada 330930-065-00-CN 3300 NSv длиной 6,5 м обеспечивает согласованное с системой сопротивление и устраняет ошибки отражения сигнала.
- ?? Вибрационный передатчик: Для интеграции с выходом 4–20 мА в системы DCS или системы безопасности (SIS), вибрационный передатчик Bently Nevada 990 (система приближения 3300XL 5/8") преобразует сигналы датчиков приближения в стандартные аналоговые выходы, совместимые с любыми ПЛК или SCADA-платформами.
- ? Модуль ввода-вывода с сертификатом ATEX: Для зон с классификацией 0/1, таких как газовые компрессорные станции или химические реакторы, модуль ввода-вывода Bently Nevada 170180-01-05 Dual Proximitor (ATEX зона 0/1) обеспечивает искробезопасную обработку сигналов, гарантируя, что выходной сигнал вашего удлинительного кабеля обрабатывается в пределах взрывозащищённой зоны.
- ??? 4-канальный монитор Proximitor: Завершите контур защиты вашего оборудования с помощью Bently Nevada 3500/40M Proximitor Monitor (4-канальный модуль вибрационного ввода/вывода) — стоечного монитора, который обрабатывает сигналы до четырех каналов приближения одновременно с настраиваемыми порогами тревоги и опасности для автоматической логики отключения.
Применение в критической инфраструктуре
Удлинительный кабель 330101-00-18-10-12-00 является надежным компонентом в самых требовательных секторах критической инфраструктуры:
Нефть и газ — добыча и транспортировка: На морских платформах и наземных компрессорных станциях вращающееся оборудование, такое как центробежные компрессоры, газовые турбины и бустерные насосы, работает непрерывно в условиях высокого давления и температуры. 330101-00-18-10-12-00 сохраняет целостность сигнала в присутствии сероводорода, соляного тумана и углеводородного конденсата — сред, которые быстро разрушают стандартные измерительные кабели. Его совместимость с ATEX Zone 1 позволяет использовать кабель в классифицированных опасных зонах без дополнительных барьеров при использовании с соответствующим искробезопасным модулем Proximitor.
Горное дело — подземные и открытые работы: В подземной добыче угля и твердых пород вентиляционные вентиляторы, подъемные системы и конвейерные приводы являются критически важными активами. Кабельные трассы в таких условиях подвергаются механическим ударам, попаданию угольной пыли и высокой влажности. Бронированная конструкция 330101-00-18-10-12-00 выдерживает эти условия, обеспечивая передачу сигналов вибрационных тревог в диспетчерскую без потери качества — что позволяет проводить предиктивное обслуживание до того, как отказ подшипника вызовет незапланированную остановку производства.
Генерация электроэнергии — паровые и газовые турбины: В комбинированных циклах электростанций удлинительный кабель передает сигналы от датчиков приближения, установленных на корпусах подшипников турбины, к стойке Bently Nevada 3500 в диспетчерской. Тепловой цикл от холодного запуска до работы под полной нагрузкой требует кабеля, который сохраняет стабильные электрические характеристики в широком диапазоне температур — требование, которое 330101-00-18-10-12-00 выполняет по конструкции.
Вопросы безопасности и качества
Q1: Что покрывает 12-месячная гарантия для 330101-00-18-10-12-00?
A: 12-месячная гарантия покрывает все производственные дефекты, включая неисправности разъемов, расслоение оболочки и несоответствие импеданса. Она не распространяется на повреждения, вызванные неправильной установкой, механическим воздействием или использованием вне указанных температурных и химических пределов. Гарантийные претензии обрабатываются в течение 5 рабочих дней с момента получения возвращенного устройства.
В2: Сертифицирован ли 330101-00-18-10-12-00 для использования в опасных зонах ATEX Zone 1?
О: Сам удлинительный кабель является пассивным компонентом и не требует отдельной сертификации ATEX. Однако при использовании в составе полной системы 3300XL с сертифицированным датчиком Proximitor и искробезопасными барьерами (например, 170180-01-05 ATEX I/O Module) сборка системы соответствует требованиям зоны ATEX 0/1. Всегда консультируйтесь с документацией по классификации опасных зон вашего объекта перед установкой.
В3: Можно ли использовать этот удлинительный кабель с приборами не Bently Nevada?
О: 330101-00-18-10-12-00 специально разработан и согласован по импедансу для системы зондов Bently Nevada 3300XL 8 мм. Использование с зондами сторонних производителей может привести к ошибкам сигнала, дрейфу калибровки или сбоям системы. Рекомендуем поддерживать целостность системы, используя согласованные компоненты Bently Nevada на всем протяжении сигнальной цепи.
В4: Как проверить состояние кабеля перед установкой в критически важном для безопасности приложении?
О: Перед установкой выполните проверку целостности центрального проводника и экрана, визуально проверьте целостность разъема и подтвердите, что сопротивление постоянному току кабеля соответствует значениям из технического паспорта. Для приложений с рейтингом SIL задокументируйте проверку перед установкой в вашей системе управления безопасностью как часть протокола испытаний.
В5: Каков срок поставки для 330101-00-18-10-12-00?
О: Товары в наличии отправляются в течение 3–5 рабочих дней. Для оптовых заказов или срочных требований свяжитесь с нашей технической командой продаж для подтверждения наличия и вариантов приоритетной доставки.
В6: Предоставляет ли Industrial Control Hub документацию, такую как технические паспорта и сертификаты калибровки?
О: Да. По запросу мы предоставляем оригинальный технический паспорт продукта Bently Nevada, сертификат соответствия и — при наличии — заводские записи калибровки. Свяжитесь с нами по адресу [email protected], чтобы запросить документацию до или после покупки.
