Product Description
Подробная информация о продукте

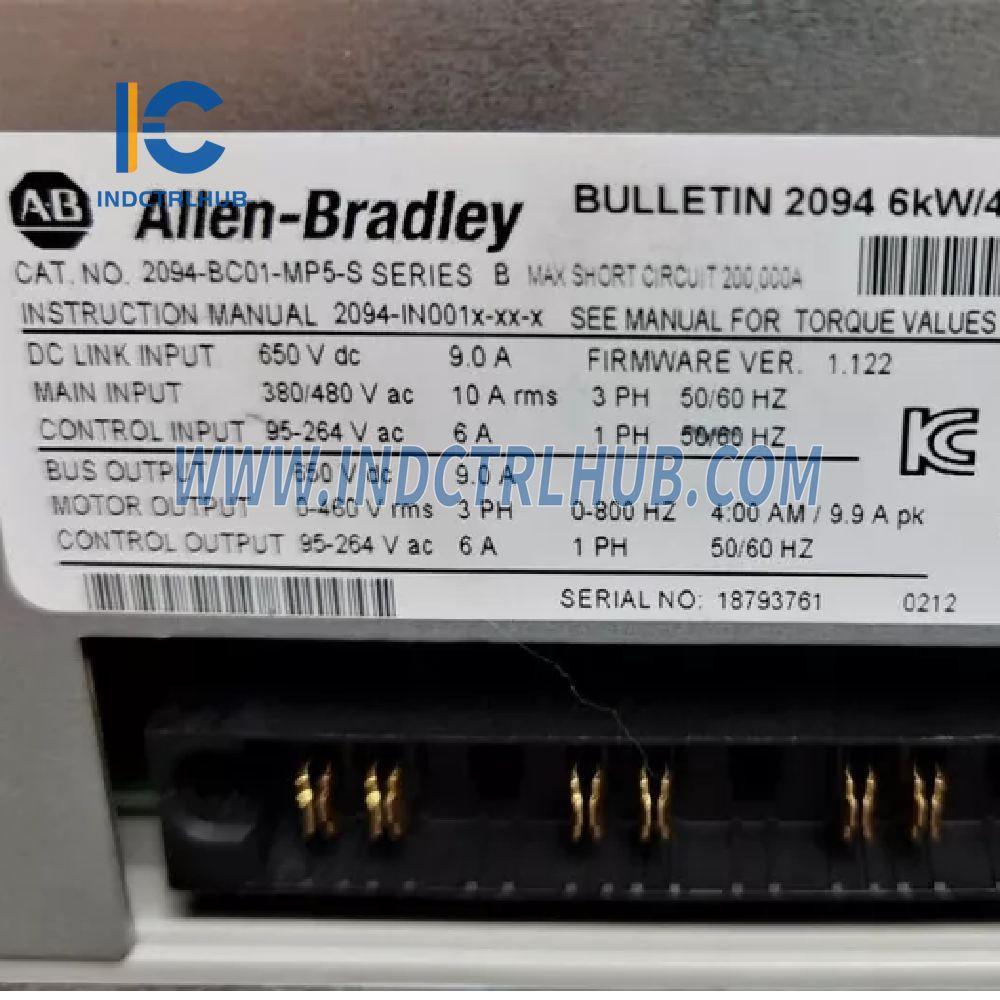

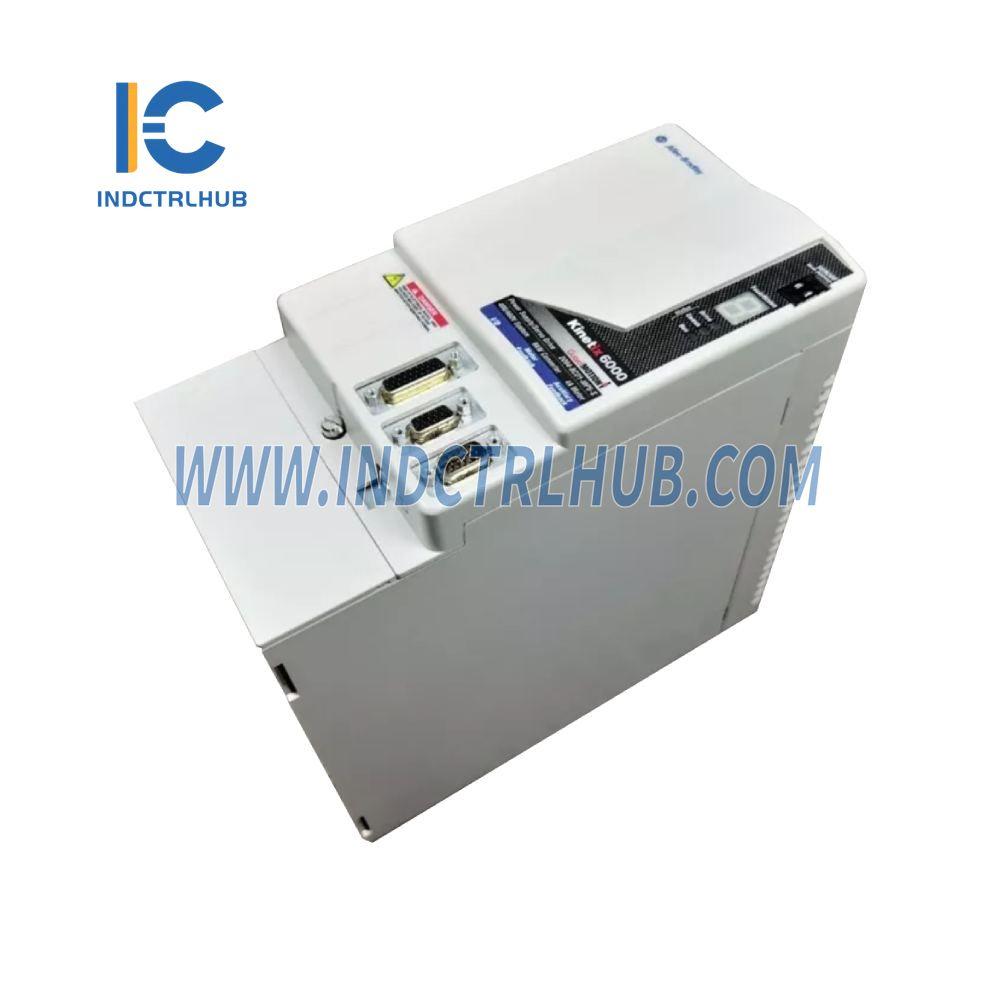

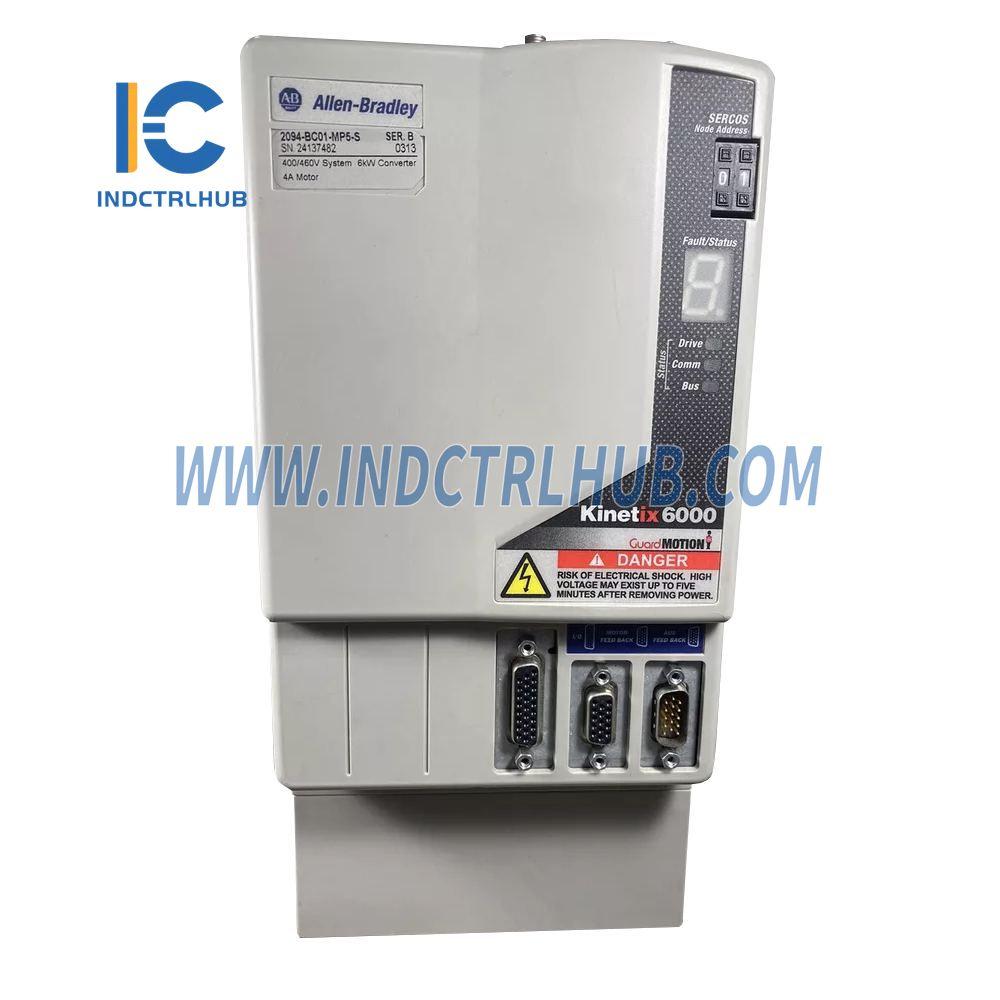

Производитель: Allen-Bradley
Модель/номер детали: 2094-BC01-MP5-S
Описание: IAM (460V) Модули питания
Технические характеристики
| Параметр | Ценить |
|---|---|
| Входное напряжение переменного тока | 324…528В rms (трехфазный), 360…480В номинальный |
| Частота входного переменного тока | 47…63 Гц |
| Основной входной ток переменного тока | Номинал: 10 A (среднеквадратическое), Макс. пусковой ток: 10 A (0-пик) |
| DC входное напряжение (Общий последовательный следящий) | 458…747 В постоянного тока |
| DC входной ток (Общий последовательный следящий) | 10 А |
| Контроль входного напряжения переменного тока | 95…264В rms (однофазный), 230В номинальный |
| Контроль входного тока переменного тока | Номинальный (@ 220/230В): 3 А (среднеквадратическое значение), Номинальный (@ 110/115В): 6 А (среднеквадратическое значение), Макс. пусковой ток: 25 А |
| Номинальное выходное напряжение шины | 650 В постоянного тока |
| Проблемы с потерей линии во время поездки | 20 мс |
| Непрерывный выходной ток к шине | 10 А |
| Переменный выходной ток к шине | 20 А |
| Перенапряжение на шине | 825 В постоянного тока |
| Пониженное напряжение на шине | 275 В постоянного тока |
| Внутренний шунт | Непрерывная мощность: 50 Вт, Пиковая мощность: 5600 Вт |
| Внутренний шунтирующий резистор | 115 Ом |
| Шунт Вкл. | 805 В постоянного тока |
| Шунт Выкл. | 755 В постоянного тока |
| Непрерывная мощность на шину | 6 кВт |
| Пиковая выходная мощность | 12 кВт |
| Эффективность | 95% |
| Индуктивность преобразователя | 250 мкГн |
| Конденсатор преобразователя | 110 мкФ |
Спецификации рассеяния мощности
| Kinetix 6000 Модуль привода | 20% Использование (Вт) | 40% Использование (Вт) | 60% Использование (Вт) | 80% Использование (Вт) | 100% использование (Вт) |
|---|---|---|---|---|---|
| Рассеиваемая мощность | 15 | 20 | 25 | 30 | 35 |
