Product Description
Обзор продукта
- Производитель: Allen-Bradley

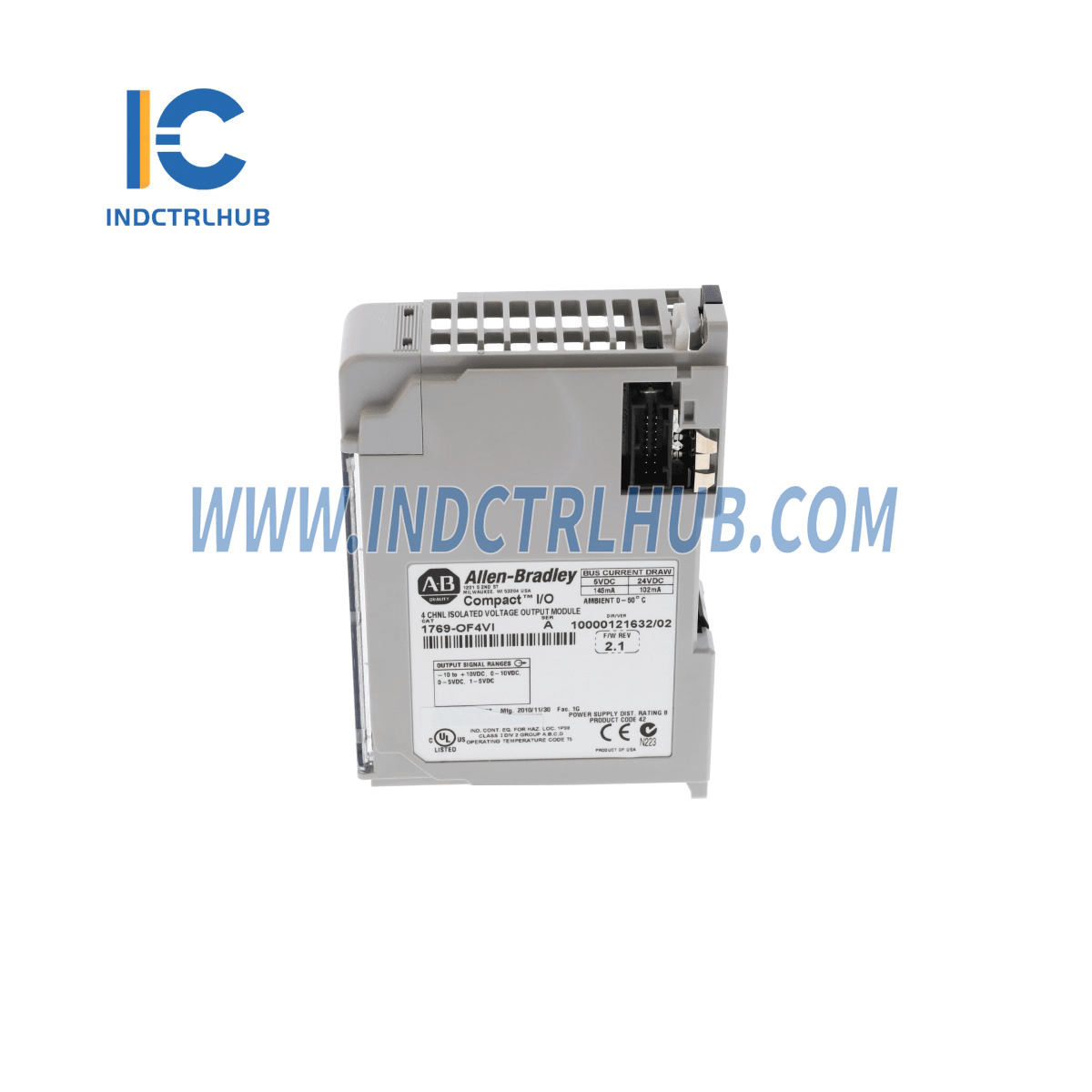

- Модель/Номер детали: 1769-OF4VI
- Тип модели: CompactLogix 4-точечный аналоговый изолированный выходной модуль напряжения
Основные характеристики
Allen-Bradley 1769-OF4VI — это модуль аналогового выходного напряжения на 4 канала CompactLogix, предназначенный для использования в промышленных автоматизационных приложениях. Этот модуль идеально подходит для приложений, требующих точного контроля выходного напряжения, с такими функциями, как обнаружение превышения и недостижения диапазона, индивидуально настраиваемые каналы и кастомизация реакции на неисправности.
Он предлагает возможность аналогового вывода с высоким разрешением (16-битное знаковое разрешение), что делает его подходящим для точной генерации сигналов в системах управления процессами и автоматизации.
Технические характеристики
Общие спецификации
| Атрибут | Спецификация |
|---|---|
| Серия продуктов | CompactLogix (Бул. 1768 / 1769) |
| Тип компонента | Аналоговый выходной модуль |
| Количество аналоговых выходов | 4 (Индивидуально настраиваемый) |
| Тип аналогового выхода | Напряжение (однополярное, изолированное) |
| Диапазоны выходного напряжения | -10 до +10 В постоянного тока, 0 до 10 В постоянного тока, 1 до 5 В постоянного тока, 0 до 5 В постоянного тока |
| Аналоговое разрешение (выход) | 16-бит (со знаком) |
| Обнаружение превышения диапазона и недостижения диапазона | Да |
| Выбор реакции на неисправность | Да (Выбор ответа) |
| Диапазон рабочих температур | 0°C до 60°C (32°F до 140°F) |
| Диапазон температур хранения | -40°C до 85°C (-40°F до 185°F) |
| Относительная влажность (макс) | 95% Влажность (Без конденсации) |
Приложения
Модуль 1769-OF4VI идеально подходит для точной генерации напряжений в таких приложениях, как:
- Автоматизация процессов – Управление клапанами, актуаторами и приводами.
- Управление машинами – Предоставление аналоговых установок для серво-систем и приводов с переменной частотой (VFD).
- Инструментирование и сбор данных – Генерация опорных сигналов для измерительного и испытательного оборудования.
- Промышленные роботы – Отправка точных управляющих сигналов для систем управления движением.
