Product Description
Обзор продукта

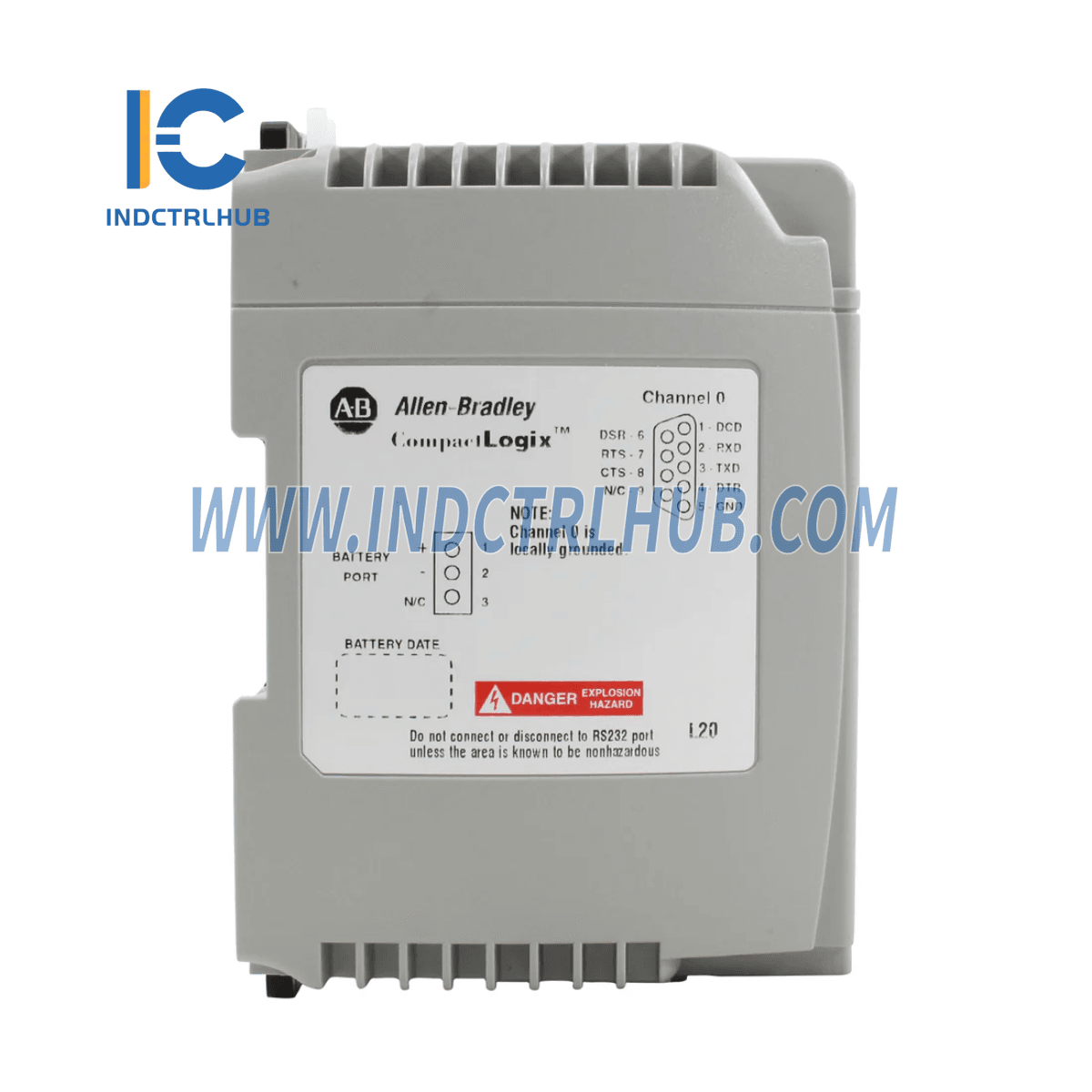

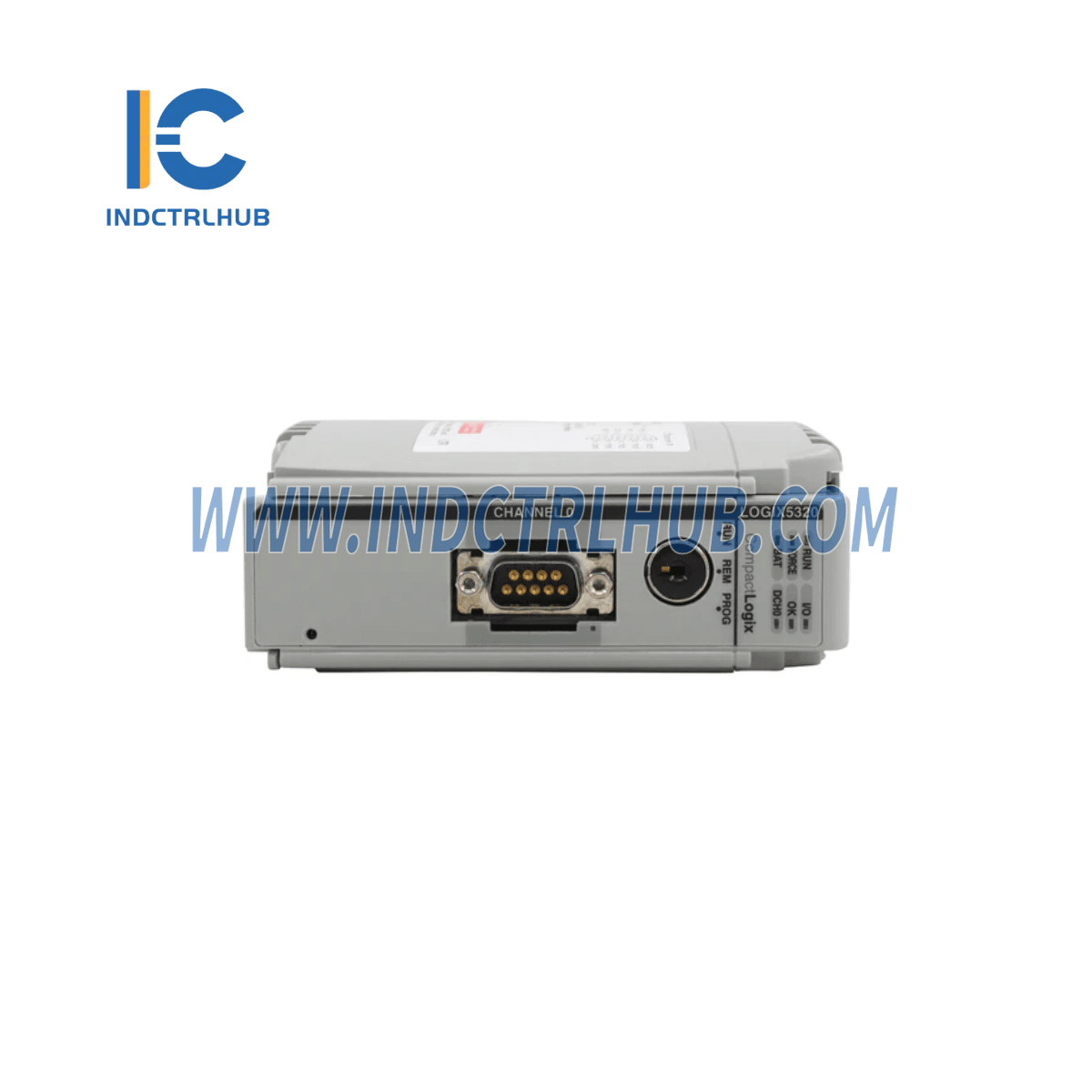

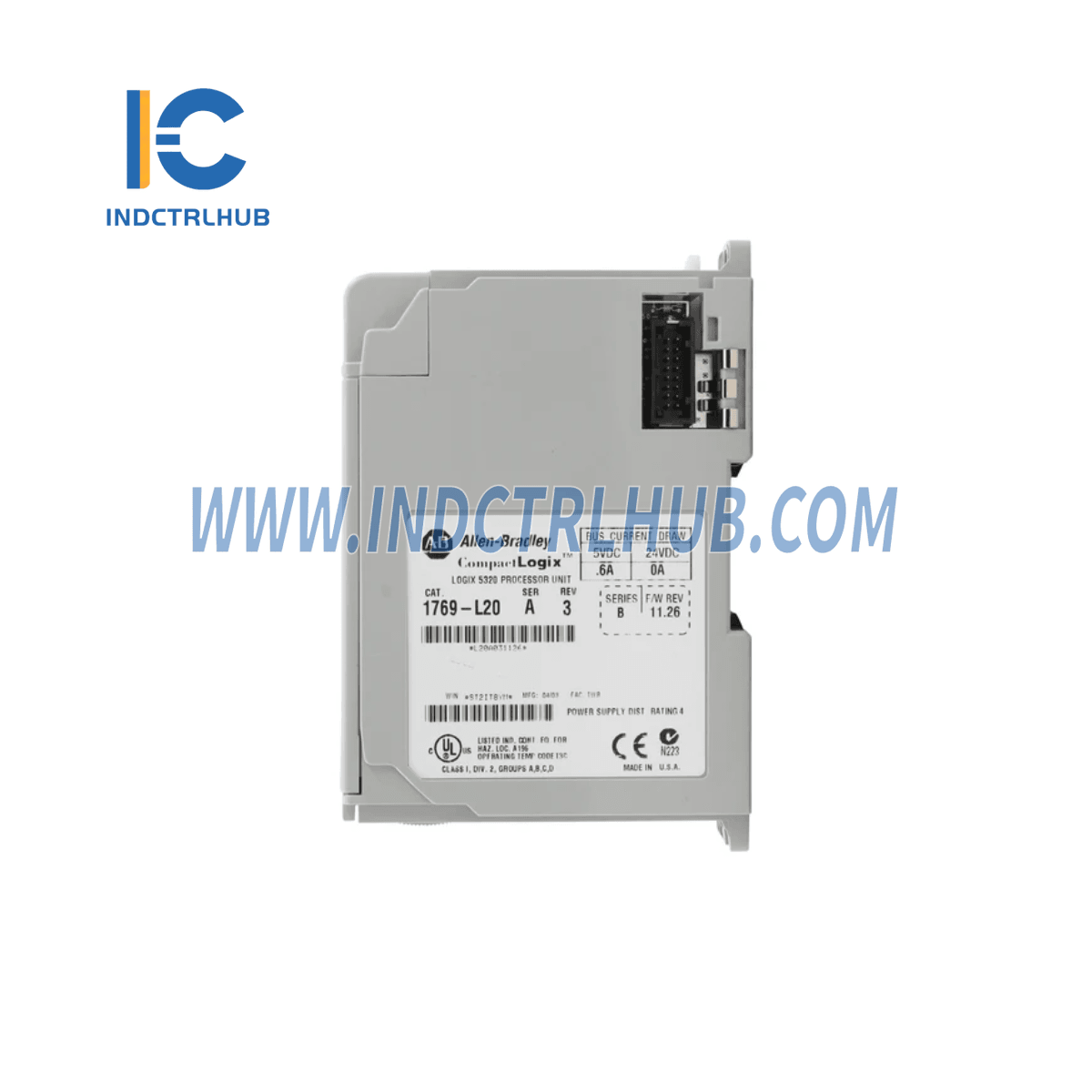

- Производитель: Allen-Bradley
- Модель/Номер детали: 1769-L20
- Тип модели: CPLX5320 ПРОЦЕССОР
- Описание: CompactLogix Контроллер
Основные характеристики
| Атрибут | 1769-Л20 | 1769-Л30 |
|---|---|---|
| Порты связи | 1 х RS-232 | 2 х RS-232 |
| Пользовательская память | 64К байт | 256К байт |
| Поддерживаемые модули ввода/вывода | 8 модулей ввода/вывода | 16 модулей ввода/вывода |
| Поддерживаемые банки ввода-вывода | 2 банка | 3 банка |
| Рабочая температура | 0°C до 60°C (32°F до 140°F) | 0°C до 60°C (32°F до 140°F) |
| Температура хранения | -40°C до +85°C (-40°F до +185°F) | -40°C до +85°C (-40°F до +185°F) |
| Относительная влажность | 5% до 95% без конденсации | 5% до 95% без конденсации |
| Вес при доставке | 325 г (0,715 фунта) | 360 г (0,792 фунта) |
Электрические спецификации
| Атрибут | 1769-Л20 | 1769-Л30 |
|---|---|---|
| Ток задней панели | 600 мА при +5 В пост. тока | 800 мА при +5 В пост. тока |
| 0 мА при +24 В постоянного тока | 0 мА при +24 В постоянного тока | |
| Рейтинг расстояния источника питания | 4 слота | 4 слота |
Сертификаты агентства
- Сертифицировано C-UL (по CSA C22.2 No.142)
- Включено в список UL 508
- Согласно требованиям CE для всех применимых директив
Экологические спецификации
| Атрибут | Ценить |
|---|---|
| Рабочая вибрация | 10 до 500 Гц, 5G, 0.030 дюйма пиковое значение |
| Операционный шок | 30G, 11 мс, настенный монтаж (20G, 11 мс, монтаж на DIN-рейку) |
| Нерабочий шок | 40G, настенный монтаж (30G, монтаж на DIN-рейку) |
Электромагнитная совместимость (ЭМС)
| Тест | Спецификация |
|---|---|
| Иммунитет к ЭСД (IEC61000-4-2) | 4 кВ контакт, 8 кВ воздух, 4 кВ косвенный |
| Радиированная устойчивость (IEC61000-4-3) | 10 В/м, 80 до 1000 МГц, 80% амплитудная модуляция, +900 МГц ключевой носитель |
| Быстрый переходный импульс (IEC61000-4-4) | 2 kV, 5 kHz |
| Иммунитет к перенапряжениям (IEC61000-4-5) | Гальваническая пушка 1 кВ |
| Проводимая иммунность (IEC61000-4-6) | 10 В, 0,15–80 МГц |
Дополнительная информация
- Батарея: 1747-BA с элементом батареи Sanyo CR14250SE
- Программный кабель: 1747-CP3 или 1756-CP3
