Product Description
Подробная информация о продукте

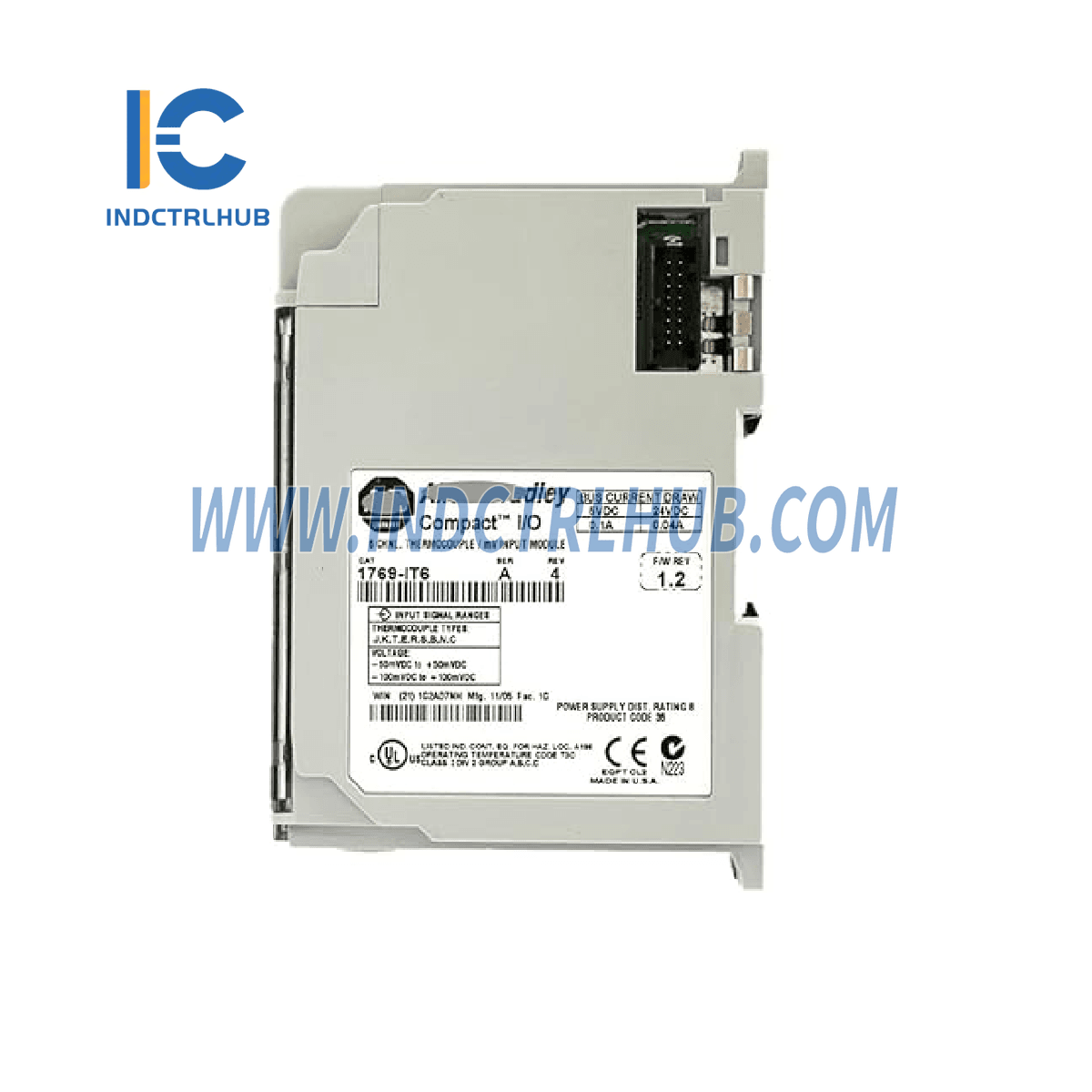

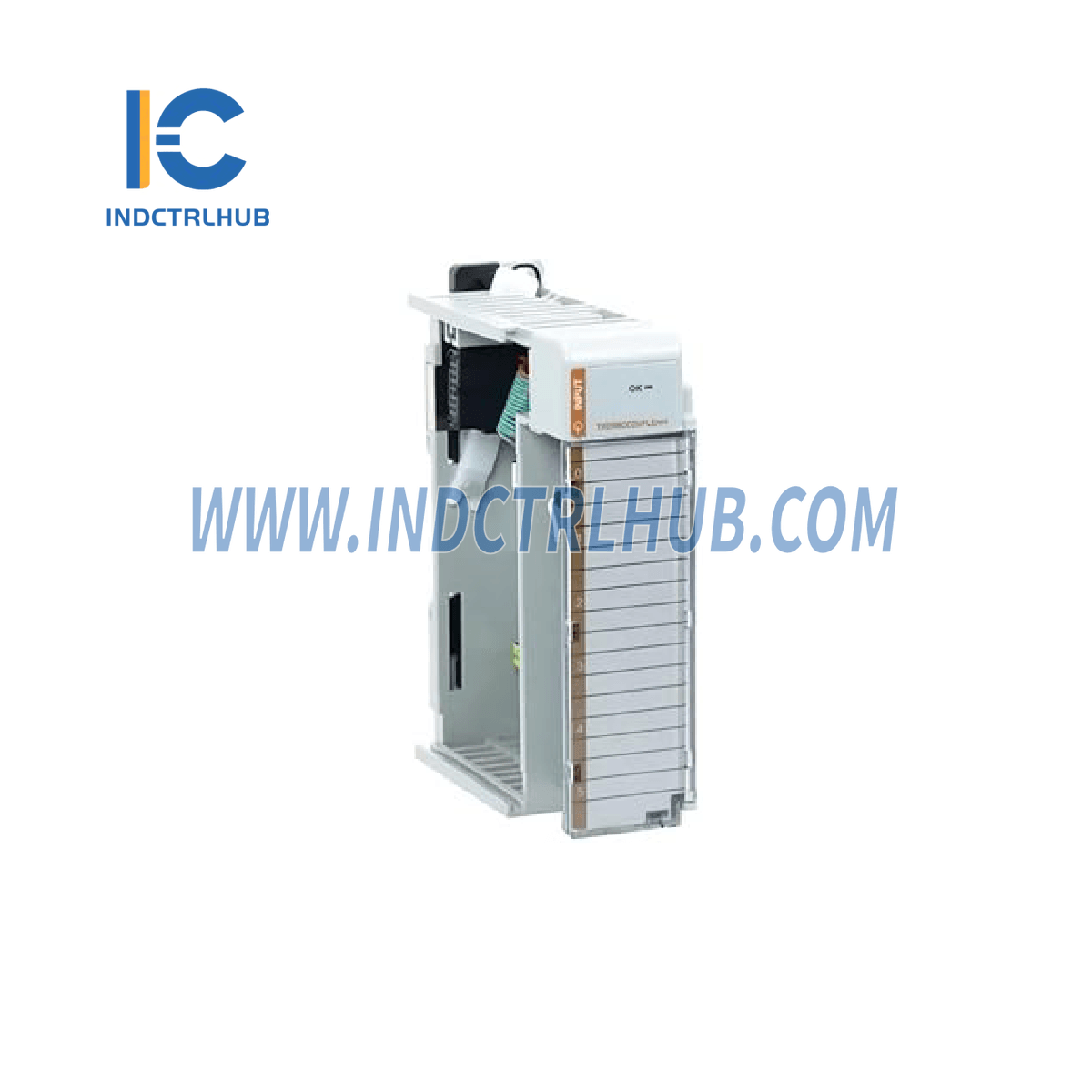

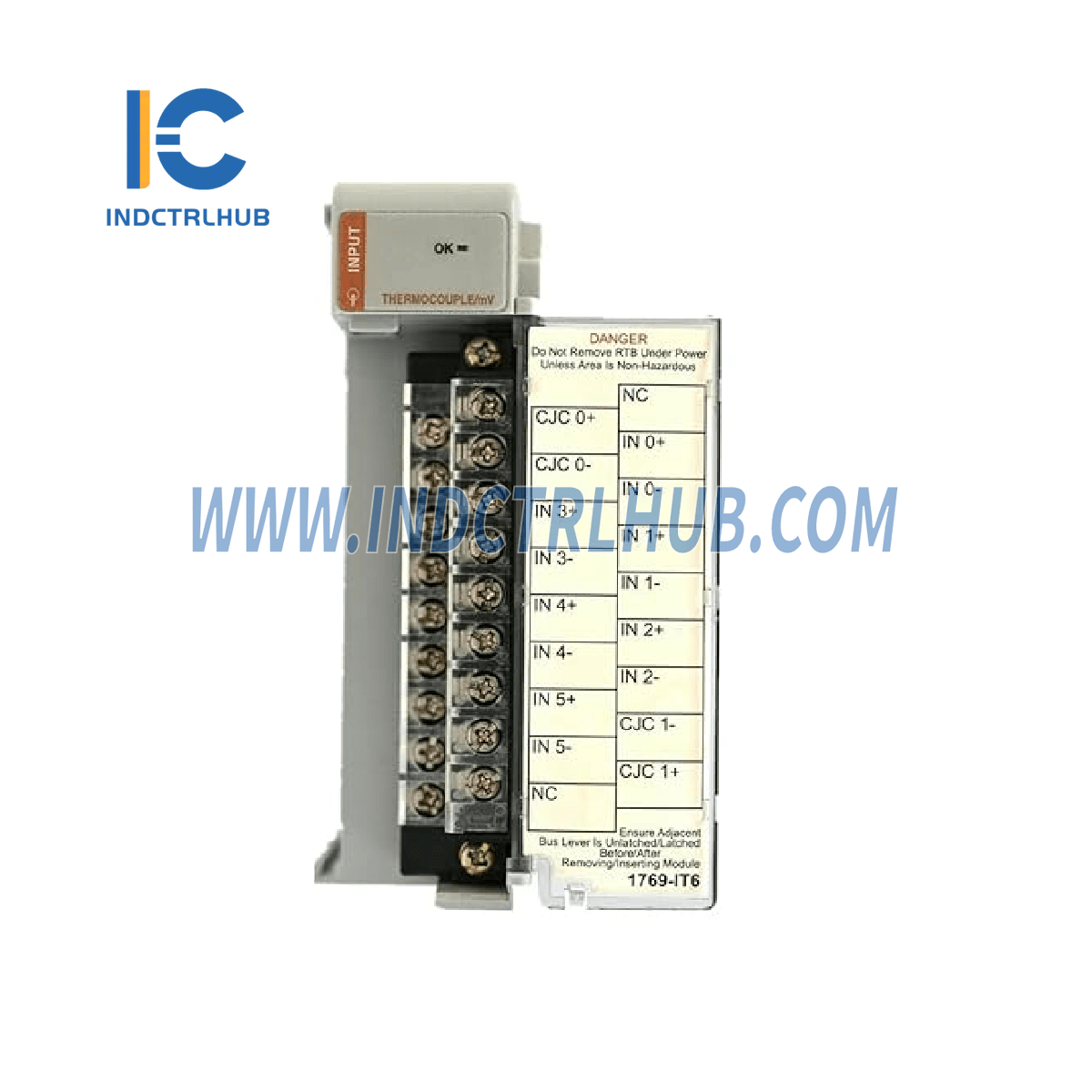

- Производитель: Allen-Bradley
- Модель/номер детали: 1769-IT6
- Тип модели: CompactLogix 6-канальный термопарный модуль
Технические характеристики
Общие спецификации
| Атрибут | Ценить |
|---|---|
| Импеданс кабеля, макс. | 25 Ом |
| Входное сопротивление | > 10 МОм |
| Точность сборки CJC | ±1,0 °C (±1,8 °F) |
| Нелинейность (в процентах от полного масштаба) | ±0,03% |
| Время обнаружения разомкнутой цепи | 7 мс…2,1 с |
| Перегрузка на входных терминалах, макс. | ±35 В постоянного тока непрерывно |
| Напряжение изоляции | 720 В постоянного тока в течение 1 минуты (квалификационный тест), рабочее напряжение 30 В переменного тока/30 В постоянного тока, группа к шине |
| Масса | Прибл. 276 г (0,61 фунт) |
| Размеры (ВхШхГ), Имперская | 4.65 x 1.38 x 3.43 дюйма |
| Размеры (ВхШхГ), метрические | 118 х 35 х 87 мм |
| Высота с монтажными вкладками | 138 мм (5,43 дюйма) |
| Ширина слота | 1 |
| Расположение модуля | DIN-рейка или настенный монтаж |
Электропитание и крутящий момент
| Атрибут | Ценить |
|---|---|
| Источник питания | 1769-PA2, 1769-PB2, 1769-PA4, 1769-PB4 |
| Рейтинг расстояния источника питания | 8 модулей |
| Крутящий момент терминального винта | 0,68 Н•м (6 фунт•дюйм) |
| Крутящий момент удерживающего винта | 0,46 Н•м (4,1 фунт•дюйм) |
Рекомендуемый кабель
| Атрибут | Ценить |
|---|---|
| 2-проводная конфигурация | Belden 9501 или эквивалент |
| 3-проводная конфигурация | Belden 9533 или эквивалент |
| 4-проводная конфигурация | Belden 83503 или эквивалент |
| Размер провода (сплошной) | 22…14 AWG |
| Размер провода (многожильный) | 22…16 AWG |
| Тип провода | При -90 °C (194 °F) |
| Совместимость входа IEC | Тип 1+ |
Запасные компоненты
| Атрибут | Ценить |
|---|---|
| Заменяемый клеммный блок | 1769-RTBN18 (1 шт. на комплект) |
| Этикетка замены двери | 1769-RL2 серия B (2 в комплекте) |
| Замена двери | 1769-RD (2 в комплекте) |
Другие характеристики
| Атрибут | Ценить |
|---|---|
| Идентификационный код поставщика | 1 |
| Код типа продукта | 10 |
| Код продукта | 36 |
| Рейтинг типа оболочки | Нет (открытый стиль) |
