Обзор продукта
- Производитель: Allen-Bradley
- Модель/Номер детали: 1769-IF4I

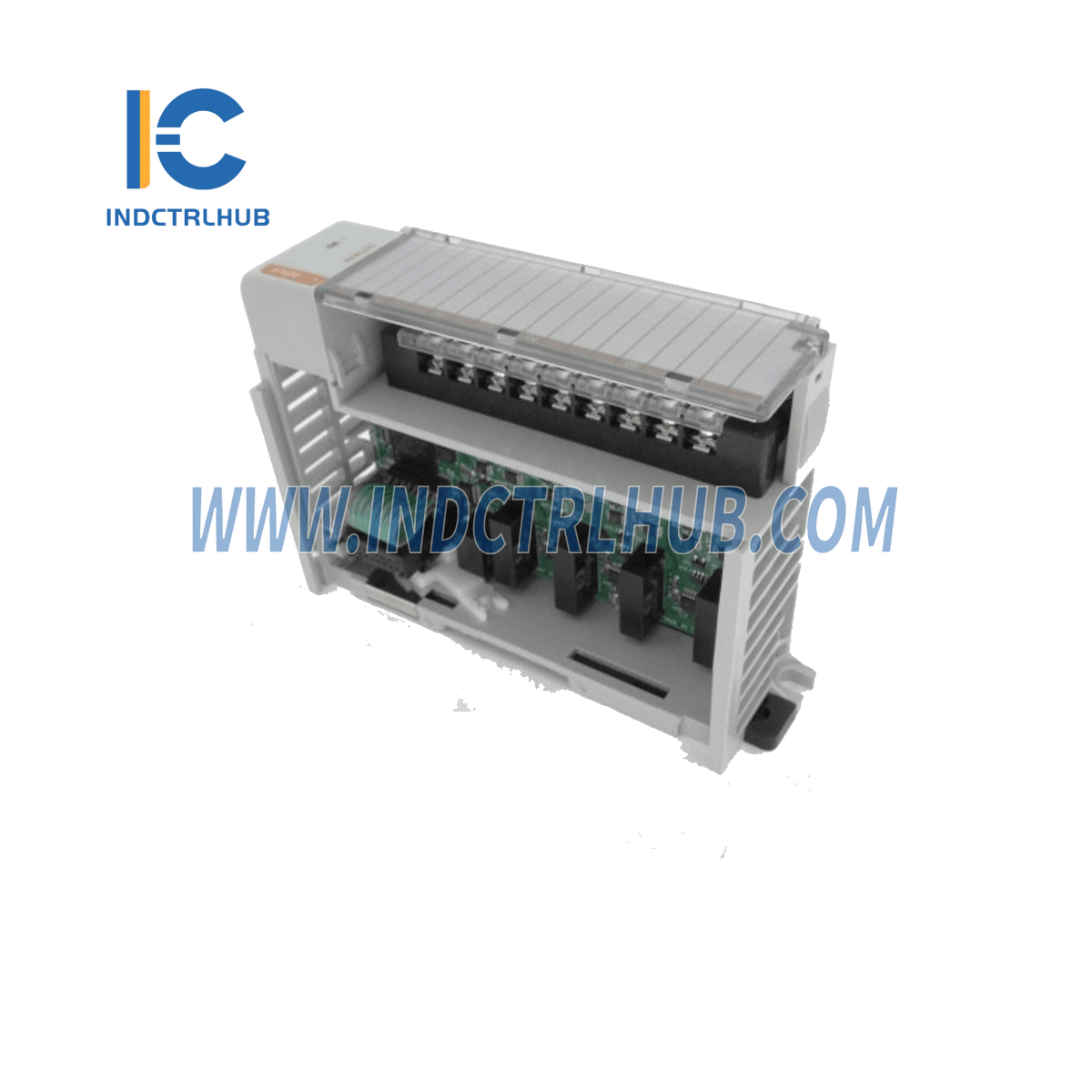

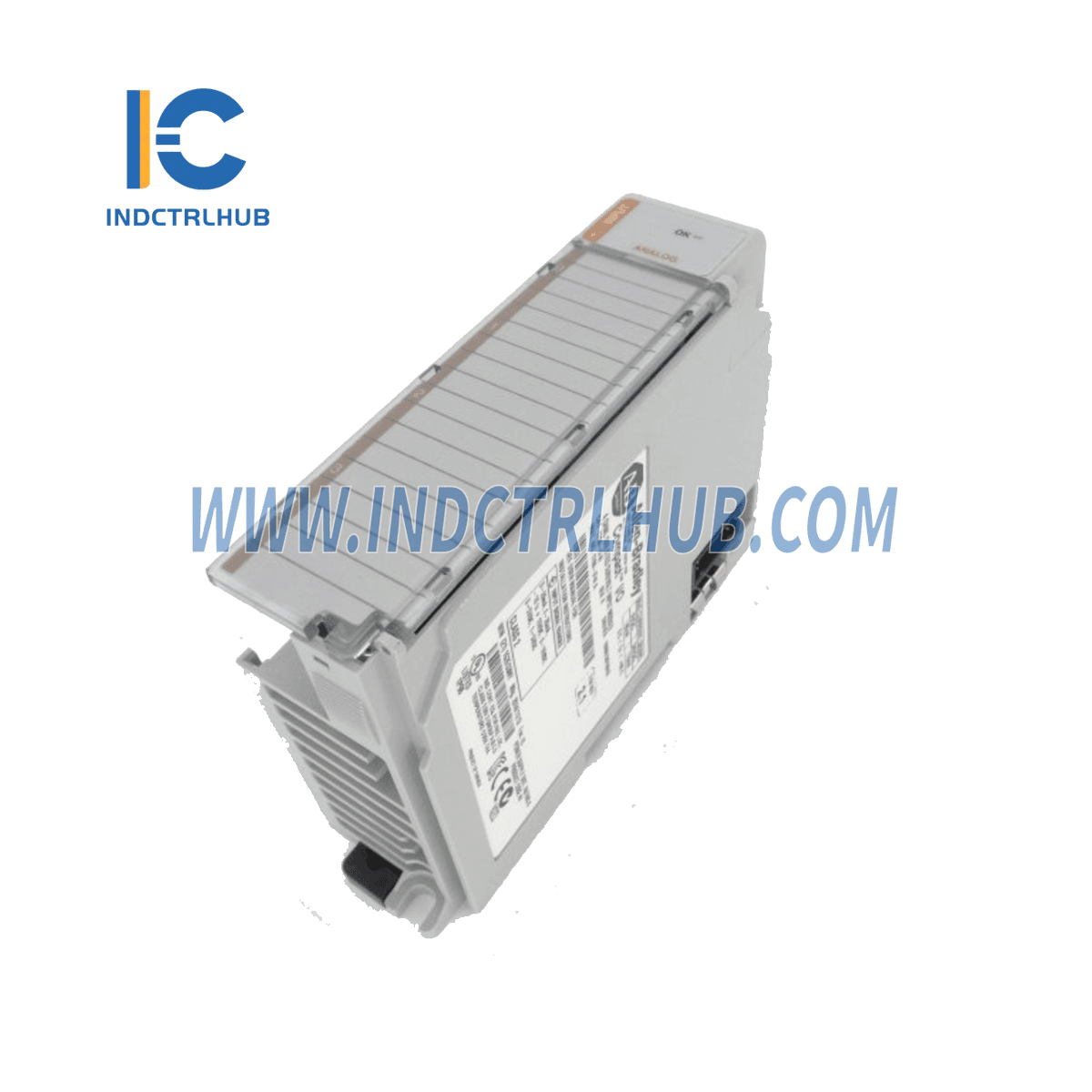

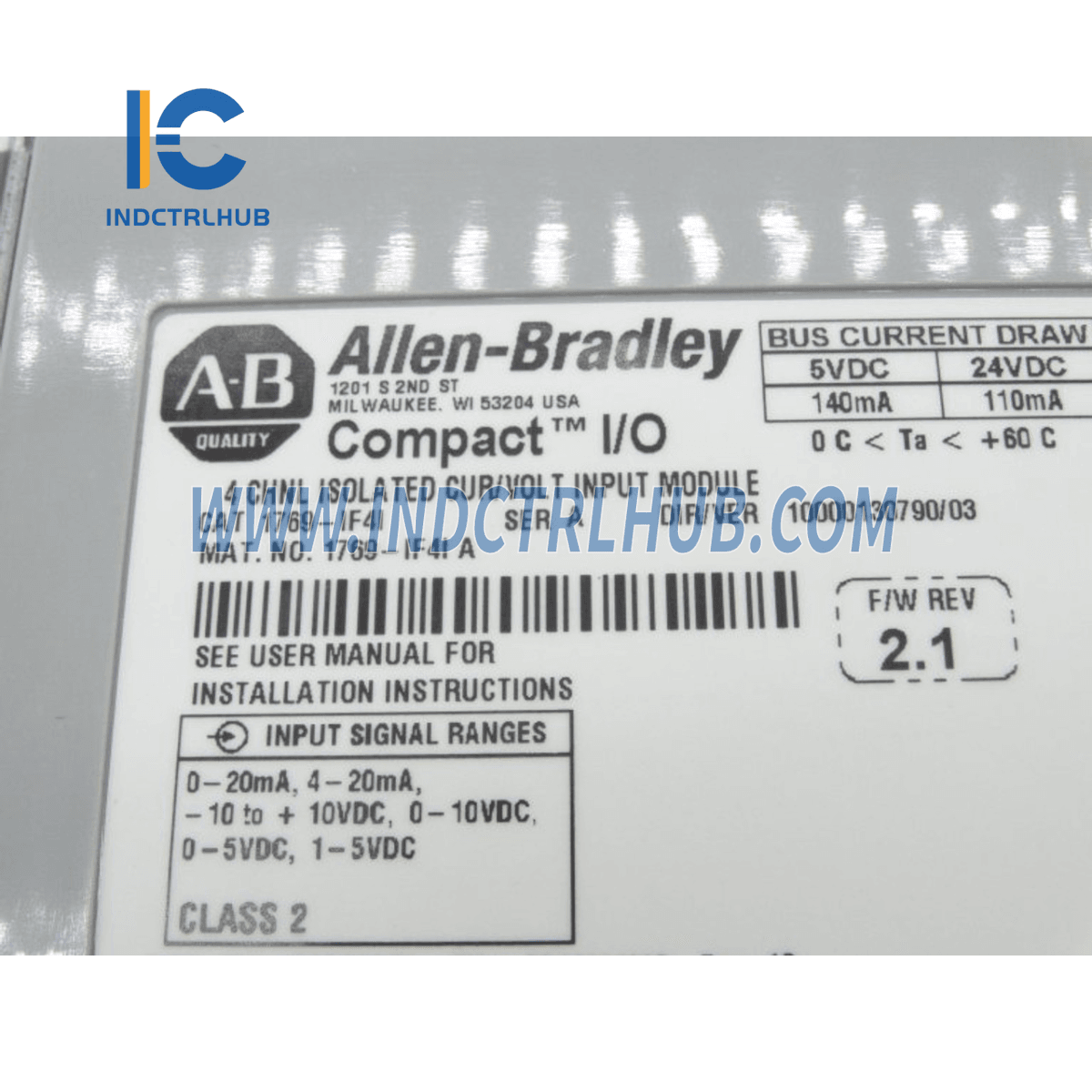

- Тип модели: CompactLogix 4-точечный аналоговый вход (ток и напряжение, изолированный) модуль
Технические характеристики
| Атрибут | 1769-IF4I |
|---|---|
| Рейтинг типа оболочки | Нет (открытый стиль) |
| Размеры (ВxШxГ) | 118 мм x 35 мм x 87 мм |
| Высота (с монтажными ушками) | 138 мм (5,43 дюйма) |
| Приблизительный вес доставки | 300 г (0,66 фунта) |
| Размер провода | 0,32–2,1 мм² (22–14 AWG) одножильный медный провод или 0,32–1,3 мм² (22–16 AWG) многожильный медный провод с максимальной температурой изоляции 90°C (194°F) |
| Категория электропроводки(1) | 2 - на сигнальных портах |
| Североамериканский температурный код | T4A |
Технические характеристики
| Атрибут | 1769-IF4I |
|---|---|
| Аналоговые нормальные рабочие диапазоны(1) | Напряжение: ±10В DC, 0–10В DC, 0–5В DC, 1–5В DC; Ток: 0–20 мА, 4–20 мА |
| Полномасштабные аналоговые диапазоны(1) | Напряжение: ±10.5В DC, 0–10.5В DC, 0–5.25В DC, 0.5–5.25В DC; Ток: 0–21 мА, 3.2–21 мА |
| Количество входов | 4 изолированных дифференциала |
| Ток потребления шины (макс.) | 145 мА при 5В постоянного тока, 125 мА при 24В постоянного тока |
| Рассеивание тепла | 3.0 Вт (Общая мощность с активированными всеми точками) |
| Тип преобразователя | Дельта Сигма |
| Скорость ответа по каналам | Фильтр ввода и зависимость от конфигурации (См. руководство пользователя) |
| Разрешение (макс.)(2) | 16 бит (униполярный), 15 бит с знаком (биполярный) |
| Номинальное рабочее напряжение(3) | 30 В переменного тока / 30 В постоянного тока |
| Общее подавление режима | >60 дБ на 50 и 60 Гц с выбранным фильтром 10 Гц |
| Коэффициент подавления в нормальном режиме | -50 дБ на 50 и 60 Гц с выбранным фильтром 10 Гц |
| Входное сопротивление | Клемма напряжения: 1МΩ (типично), Клемма тока: 249Ω |
| Общая точность(4) | Клемма напряжения: ±0,2% от полного диапазона при 25°C (77°F), Клемма тока: ±0,35% от полного диапазона при 25°C (77°F) |
