Product Description
Обзор продукта
| Параметр |
Детали |
| Номер детали |
1756-ENBT |
| Название продукта |

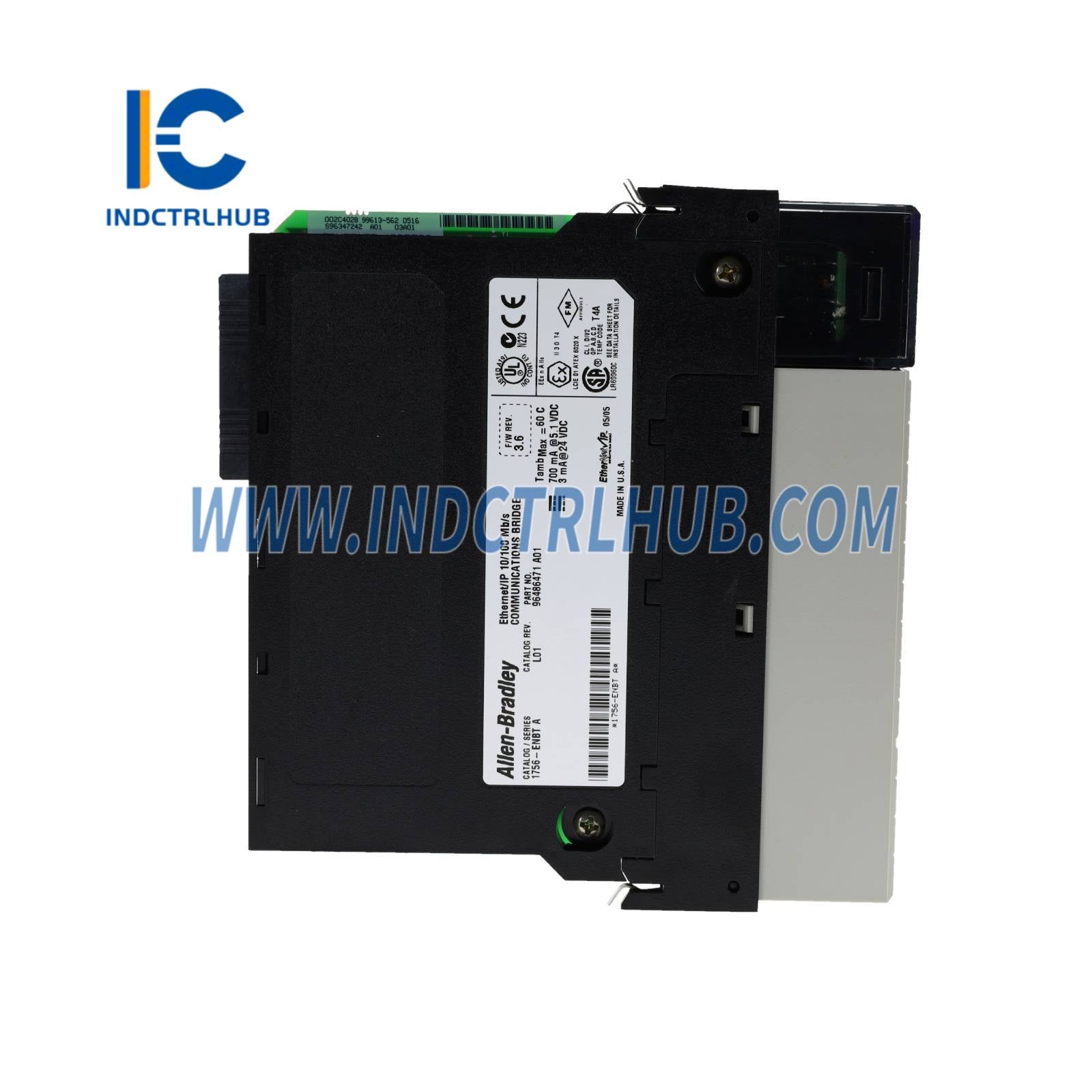

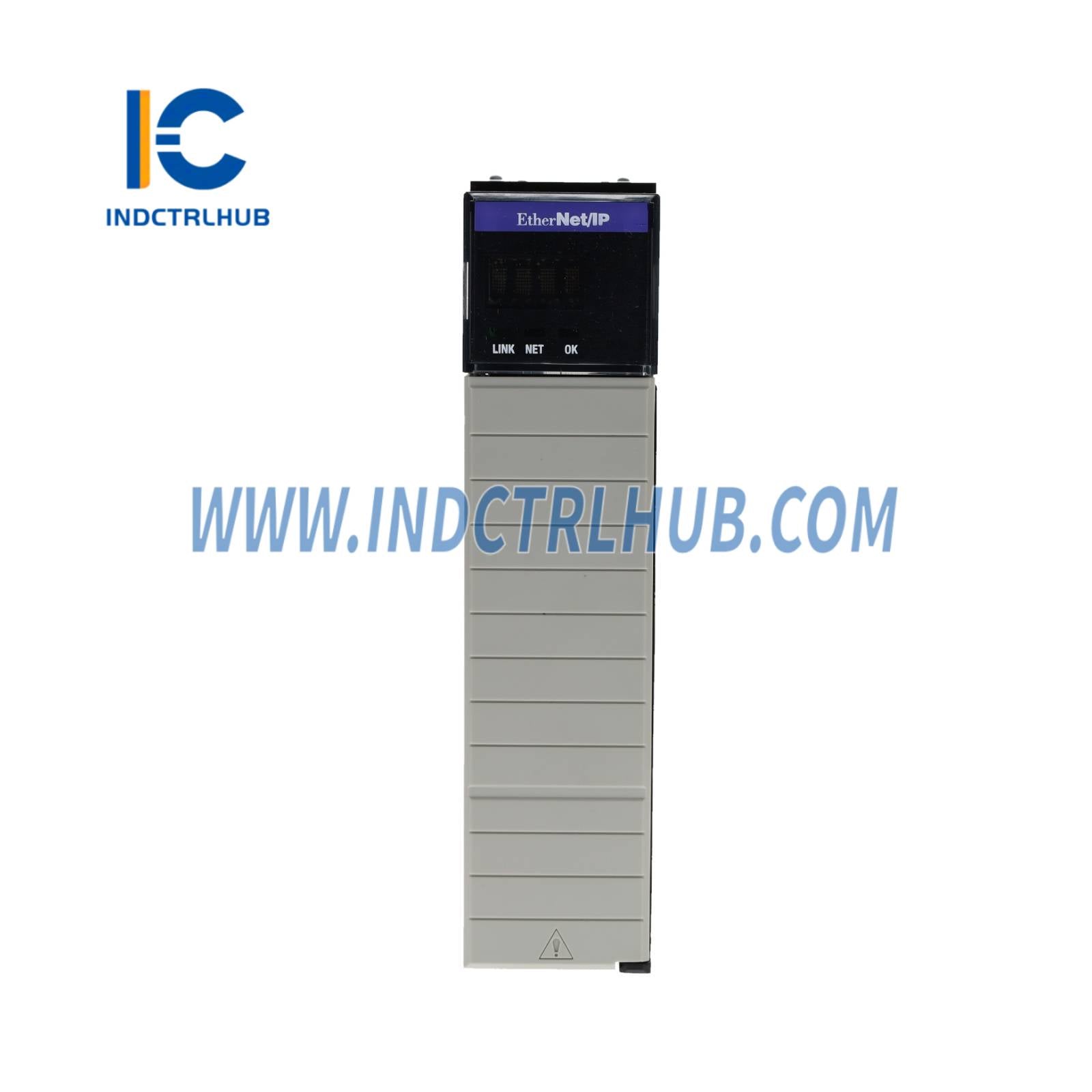

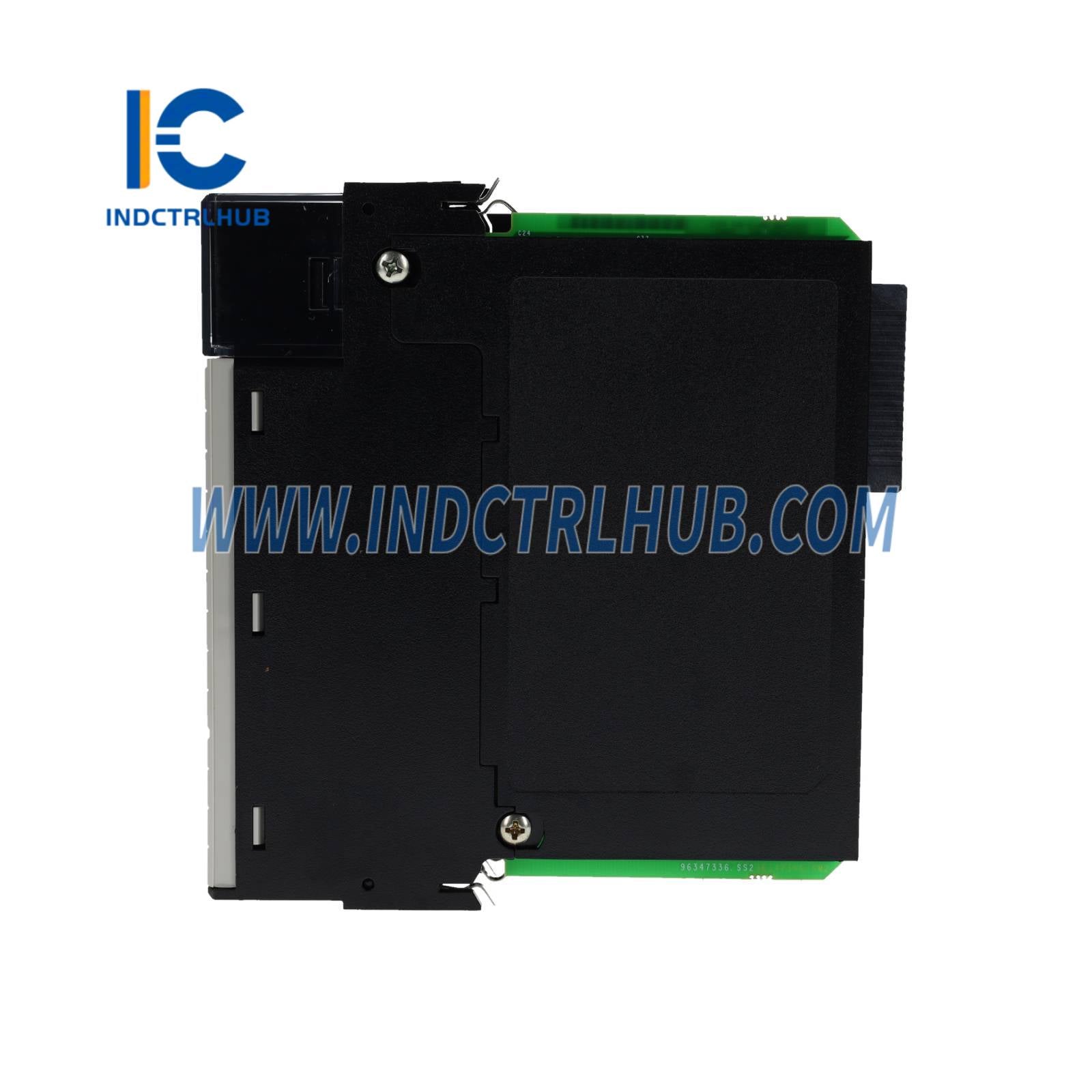

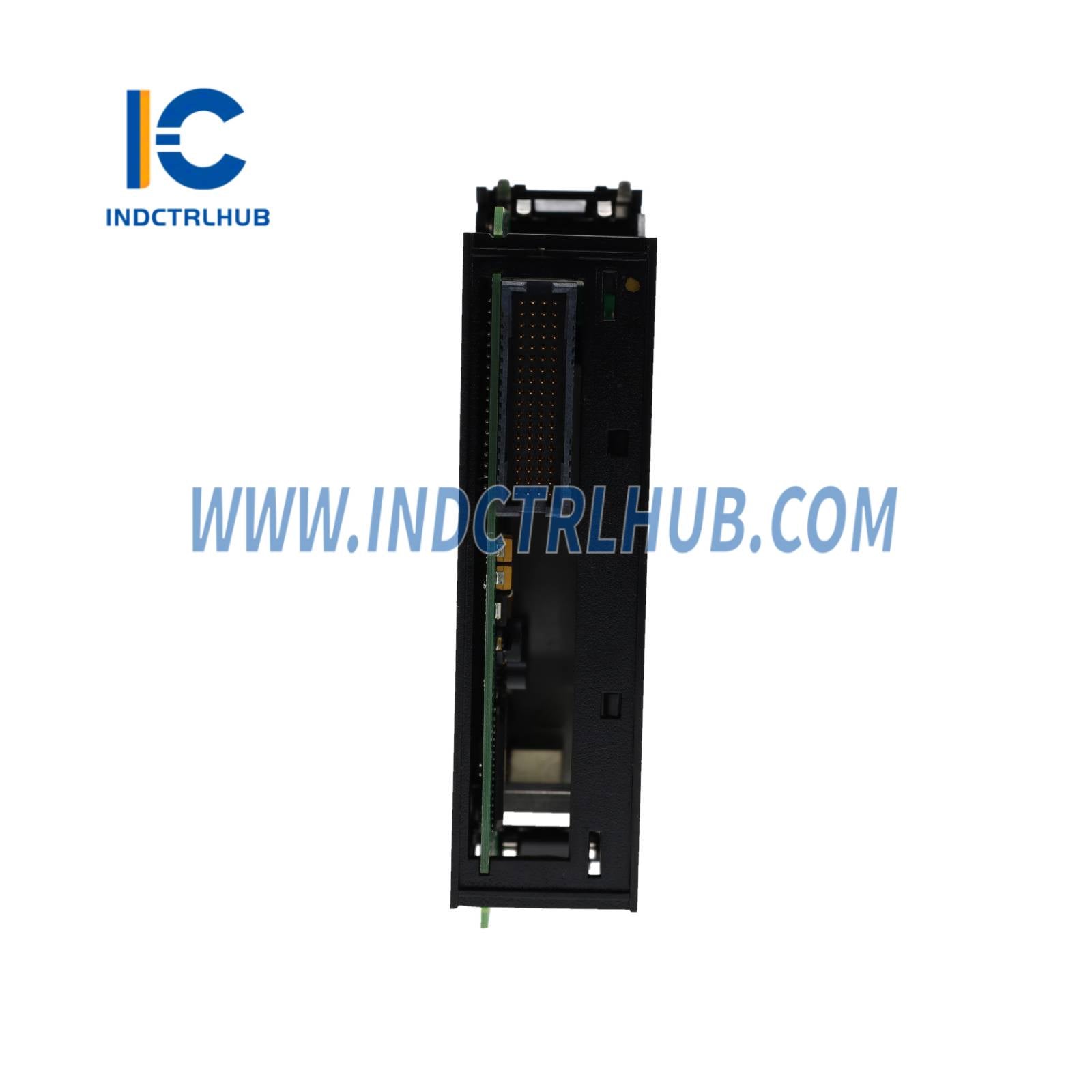

Модуль моста ControlLogix EtherNet/IP |
| Применение |
Коммуникационный мост для промышленной автоматизации |
| Совместимость |
Совместимо с шасси ControlLogix, поддерживает сети EtherNet/IPទ |
Система: сети |
| Функция | Обеспечивает связь между контроллерами ControlLogix и устройствами EtherNet/IP |
Функциональные характеристики
| Параметр |
Детали |
| Коммуникационные порты |
1 порт Ethernet RJ45 |
| Скорость передачи данных |
10/100 Мбит/с (EtherNet/IP) |
| Соединения |
64 TCP-соединения, 128 CIP-соединений (любая комбинация ввода/вывода, производимых/потребляемых тегов или сообщений) |
| Энергопотребление |
Максимум 3.65 Вт |
| Токовая нагрузка шины |
700 мА при 5.1 В постоянного тока, 3 мА при 24 В постоянного тока |
| Изоляция |
30 В (непрерывно), тип базовой изоляции, Ethernet-сеть к задней панели, испытано при 707 В постоянного тока в течение 60 секунд |
| Подключения к клеммам |
1 разъем RJ45 для EtherNet/IP |
| Размер провода |
Кабель Ethernet CAT5 или CAT6 |
| Рабочая температура |
0°C до 60°C (32°F до 140°F) |
| Температура хранения |
-40°C до 85°C (-40°F до 185°F) |
| Влажность |
5% до 95% (без конденсации) |
| Допуск к вибрации |
2 G @ 10–500 Гц |
| Ударопрочность |
30 G (рабочее), 50 G (нерабочее) |
| Размеры |
145 мм x 35 мм x 140 мм (5.71 in x 1.38 in x 5.51 in) |
| Вес |
0.35 кг (0.77 фунта) |
| Соответствие стандартам |
CE, UL, CSA (Класс I, Раздел 2, Группы A, B, C, D), FM, C-Tick |
| Сертификаты |
Сертифицировано TUV для функциональной безопасности (SIL 2) |
