Product Description
Подробная информация о продукте

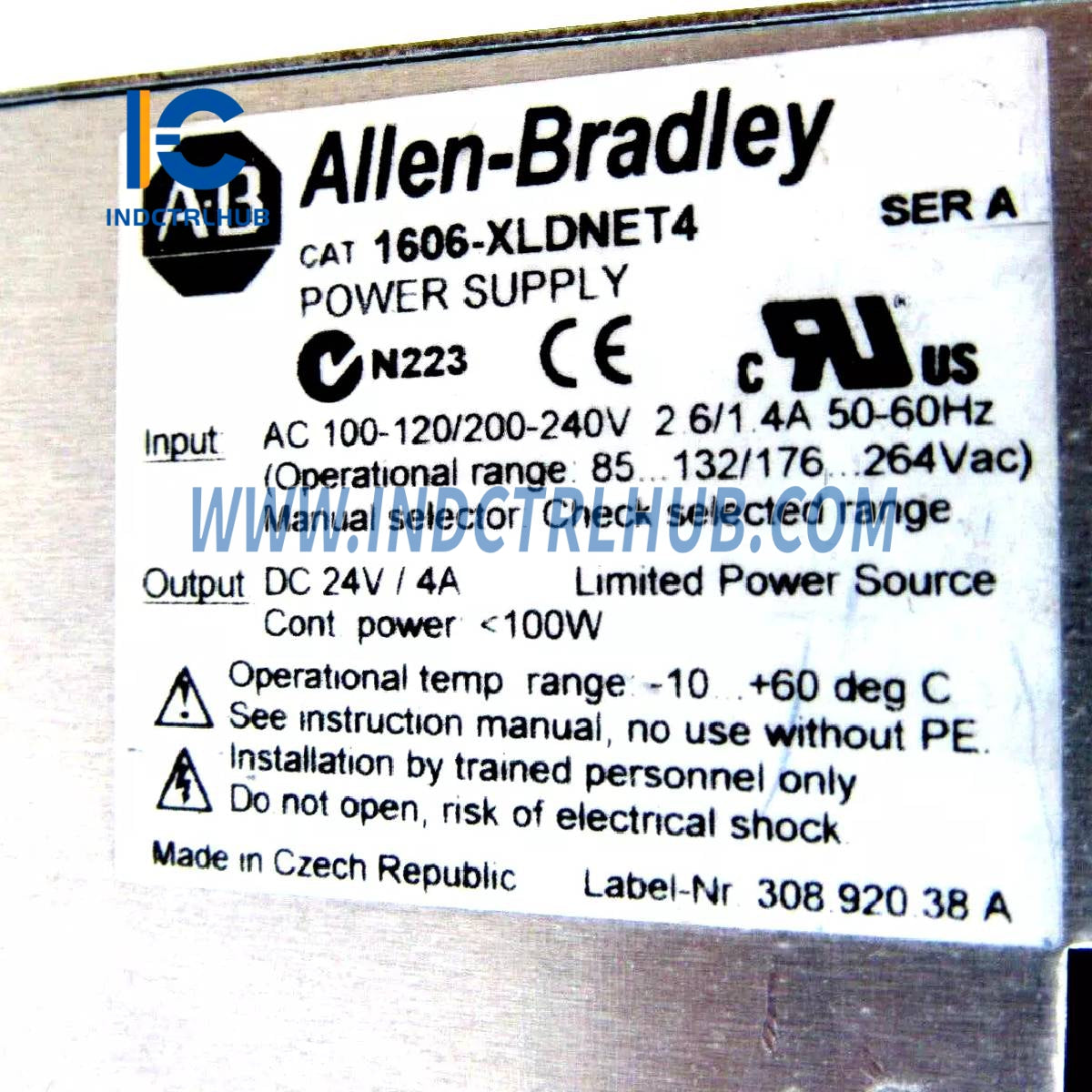

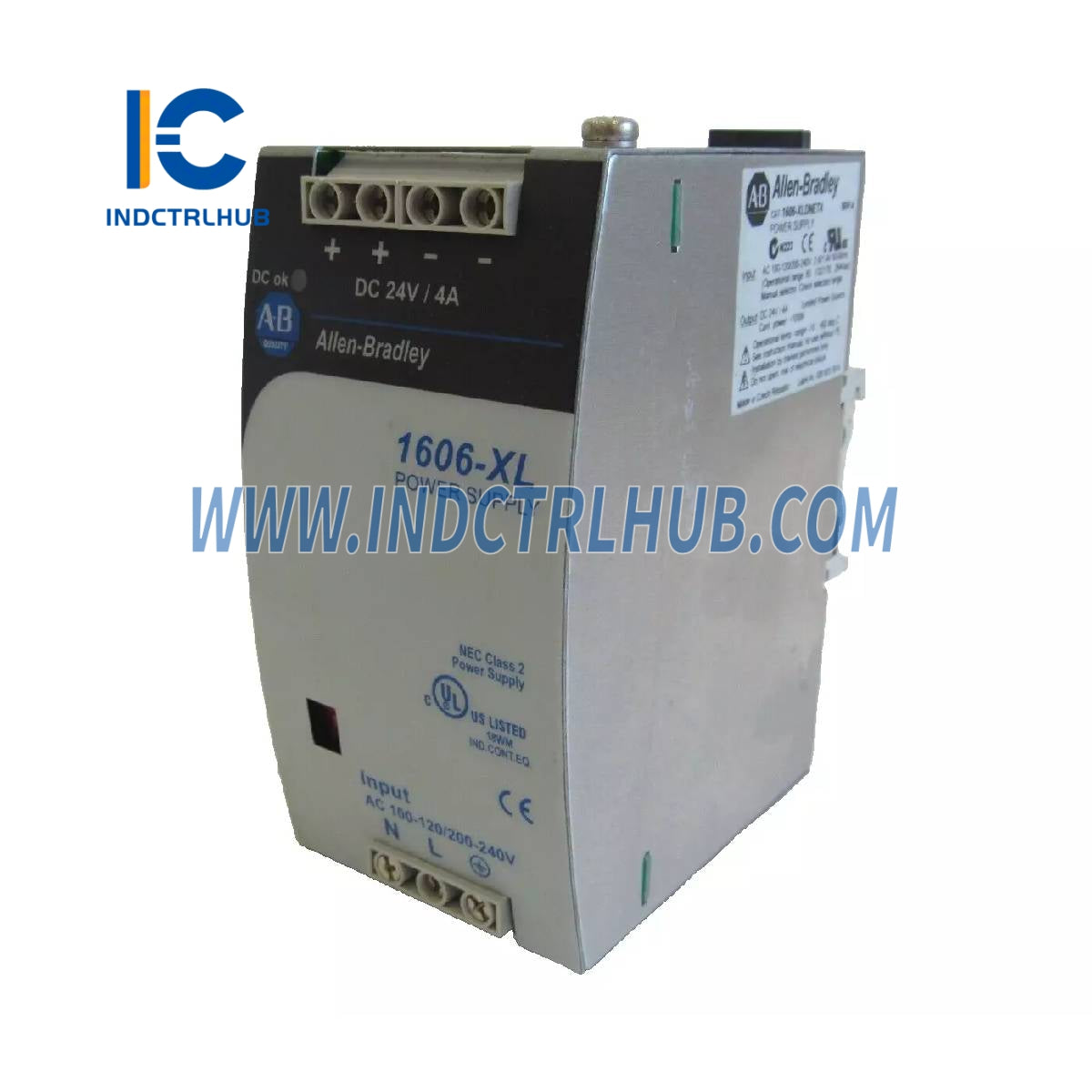

Производитель: Allen-Bradley
Модель/Номер детали: 1606-XLDNET4
Описание: 1606 Блок питания
Технические характеристики
Технические характеристики
|
Особенность |
Подробности |
|---|---|
|
Входное напряжение (переменный ток) |
100-120В / 200-240В (переключаемый), 47-63 Гц |
|
Диапазон входного напряжения |
85-132 В перем. / 176-264 В перем., 210-375 В пост. |
|
Широкодиапазонный вход |
Работает при 95-264В переменного тока в положении переключателя 230В (до 2А нагрузки) |
|
Входной ток |
<2,0 А (позиция переключателя 115 В), <1,1 А (позиция переключателя 230 В) |
|
Пусковой ток |
<15 A при 264V AC (холодный старт) |
|
Рекомендуемый предохранитель |
10 Медленный предохранитель (HBC) или 1492-SPU1C100 дополнительный защитник |
|
Переходная обработка |
Устойчивый к перенапряжениям (750В / 1,3 мс) по VDE 0160 / W2 |
Технические характеристики
|
Особенность |
Подробности |
|---|---|
|
Выходное напряжение |
24 В постоянного тока (+5%, -1%) |
|
Выходная мощность |
<100 ВА при всех условиях нагрузки |
|
Выходной ток |
<8 A при всех условиях нагрузки |
|
Регулировка напряжения |
Лучше 2% в целом |
|
Пульсация/Шум |
<25 мВПП (20 МГц полоса пропускания, 50Ω измерение) |
|
Защита от перенапряжения |
Типичное 29 В |
|
Иммунитет к восстановлению питания |
26V |
|
Параллельная работа |
Да |
|
Задержка запуска |
~0,1 с |
|
Время подъема |
5-30 мс (в зависимости от нагрузки) |
|
Защита от перегрузки |
Защита от короткого замыкания, разомкнутой цепи и перегрузки |
Эффективность и надежность
|
Особенность |
Подробности |
|---|---|
|
Эффективность |
~88% (230 В переменный ток, 24 В/4 А) |
|
Потери мощности |
~13,6 Вт (230 В перем. ток, 24 В/4 А) |
|
Время ожидания |
>20 мс при 196В переменного тока, 24В/4 А |
|
Жизненный цикл (Электролиты) |
Электролиты длительного срока службы, рассчитанные на +105°C |
Строительство и механика
|
Особенность |
Подробности |
|---|---|
|
Габариты (Ш x В x Г) |
65 мм x 124 мм x 102 мм (+ DIN-рейка) |
|
Масса |
620 г |
|
Вентиляционное пространство |
Сверху/Снизу: 25 мм, Слева/Справа: 15 мм рекомендуется |
|
Соединительные блоки |
Монтажная панель на передней стороне для легкого доступа |
|
Размер провода (вход/выход) |
Медный провод: 20-10 AWG (0.5-4 мм²), Монолитный: 20-10 AWG (0.5-6 мм²) |
|
Момент затяжки |
7 фунт-дюймов (0,8 Нм) рекомендуется |
Экологические пределы
|
Особенность |
Подробности |
|---|---|
|
Рабочая температура |
-10°C до +70°C (>60°C снижение мощности при 3 W/K) |
|
Температура хранения |
-25°С до +85°С |
|
Соответствие требованиям EMI |
Значения радиированного ЭМИ ниже EN50081-1 (даже с длинными, неэкранированными кабелями) |
Индикаторы
|
Особенность |
Подробности |
|---|---|
|
Индикатор передней панели |
Зеленый светодиод (гаснет при Vout <12V) |
