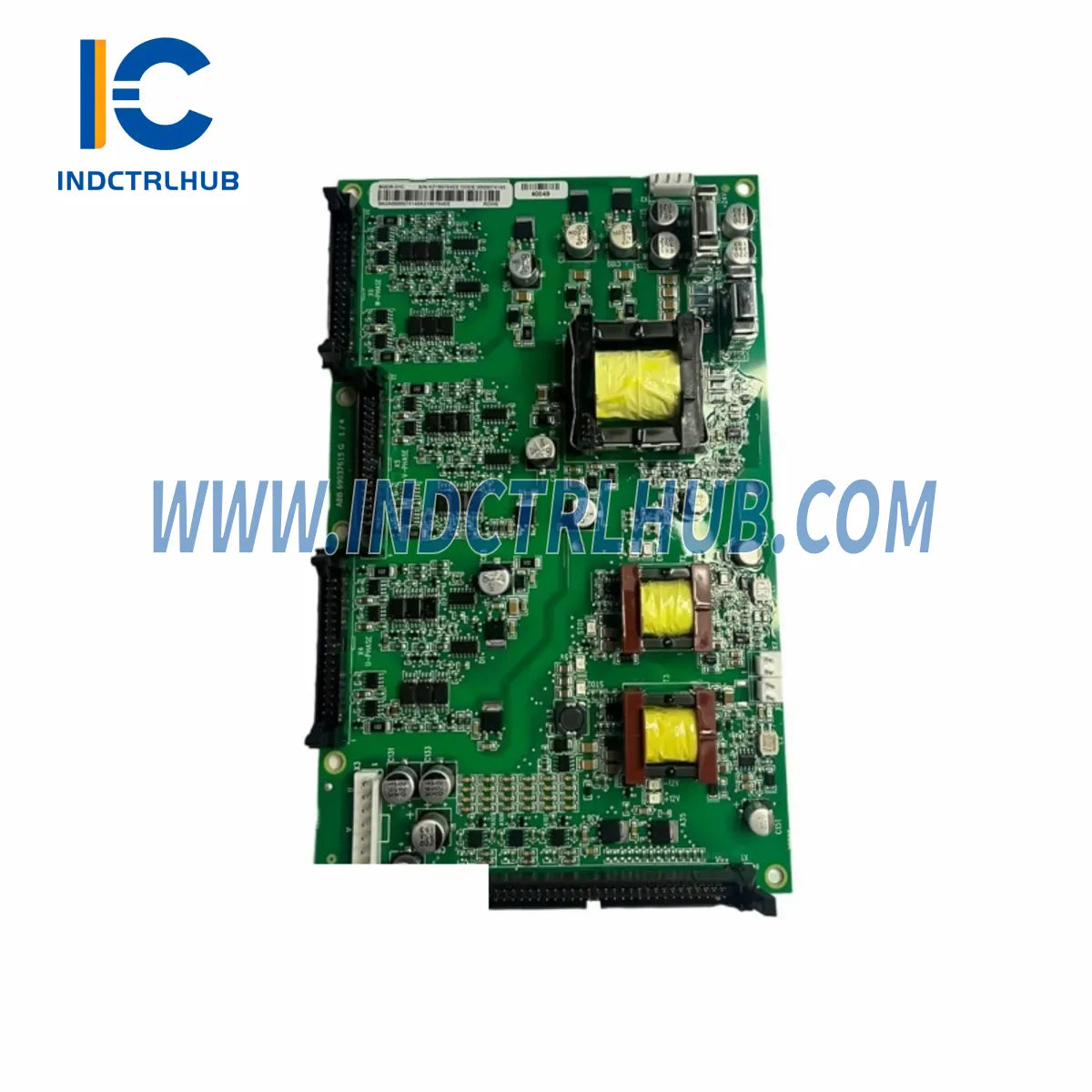

Прочная плата управления ABB BGDR-01C для суровых условий эксплуатации
Плата управления ABB BGDR-01C (P/N: 3AUA0000074145) — это промышленный модуль управления затвором, разработанный для стабильной работы в самых требовательных условиях эксплуатации. Предназначена для интеграции в преобразователи частоты и системы преобразования энергии ABB, эта плата обеспечивает точное управление затвором IGBT с встроенным обнаружением неисправностей, защитой от короткого замыкания и гальванической изоляцией — делая её основой надёжного управления двигателем в опасных зонах.
Будь то морские буровые платформы, подземные горные работы или нефтехимические производства, BGDR-01C сохраняет целостность сигнала и тепловую стабильность там, где стандартные компоненты выходят из строя. Его прочный дизайн гарантирует, что критически важные системы привода остаются работоспособными при переходных процессах напряжения, электромагнитных помехах и экстремальных температурных циклах.
Таблица прочных технических характеристик
| Параметр | Технические характеристики |
|---|---|
| Номер детали | 3AUA0000074145 / BGDR-01C |
| Совместимые приводы | Преобразователи частоты ABB серии ACS800 |
| Функция | Управление затвором IGBT и обнаружение неисправностей |
| Изоляция | Гальваническая (оптическая) |
| Функции защиты | Защита от короткого замыкания, перегрузки по току, блокировка при пониженном напряжении |
| Рабочая температура | -10°C до +55°C |
| Степень защиты | IP20 (установка в панель); IP54 при установке в сертифицированный корпус |
| Соответствие | CE, RoHS |
| Гарантия | 12 месяцев — покрывает производственные дефекты и функциональные сбои при нормальных условиях эксплуатации |
| Происхождение | Китай (CN) |
Комплексные решения по защите
При эксплуатации в опасных зонах 2 и 1 плата управления BGDR-01C должна быть интегрирована в полностью защищённую систему привода. Многоуровневая стратегия защиты необходима для соответствия требованиям и долговечности:
Для предварительной стабилизации питания используйте эту плату управления вместе с источником питания ABB CP-C 24/20.0 480 Вт (1SVR427026R0000), чтобы обеспечить чистое, регулируемое питание 24 В постоянного тока для системы привода — устраняя падения напряжения, которые могут вызвать ложные срабатывания на BGDR-01C.
Для защиты от перегрузки по току и короткого замыкания на уровне панели автоматический выключатель ABB T5L 400 PR221DS-LS (1SDA054365R1) обеспечивает электронную защиту срабатывания до 400А, защищая весь привод от катастрофического распространения неисправностей.
Для установок, требующих компактной защиты двигателя, автоматический выключатель ABB TMAX XT2S 160A на 3 полюса (1SDA067767R1) обеспечивает отключающую способность 50 кА при 400 В — идеально подходит для защиты ответвления двигателя, питающего привод ACS800.
Целостность системных входов/выходов поддерживается с помощью цифрового модуля ввода/вывода ABB DC523 на 24 канала (1SAP240500R0001), который обеспечивает настраиваемую маршрутизацию сигналов между выходами неисправностей BGDR-01C и системой DCS или ПЛК безопасности предприятия.
Для распределенных архитектур управления модуль шины ABB CI590-CS31-HA S500 обеспечивает высокодоступную коммуникацию CS31 fieldbus, гарантируя непрерывный мониторинг состояния привода и данных о неисправностях BGDR-01C из диспетчерской.
Резервное питание шкафа управления лучше всего обеспечить с помощью модуля питания ABB SD822 24VDC 5A, который поддерживает инфраструктуру системы управления 800xA вокруг установки привода.
Для устаревших или автономных систем управления на базе ПЛК контроллер ABB 07KT51 AC31 PLC (1SBP260012R1001) представляет собой портативный контроллер с 8 входами и 6 выходами, способный выполнять последовательности запуска/остановки привода и в реальном времени контролировать выходы реле неисправностей BGDR-01C.
Применение в критической инфраструктуре
Нефть и газ — управление двигателями на морских платформах: На морских буровых установках частотные преобразователи, управляющие насосами для бурового раствора, лебедками и верхними приводами, работают в условиях воздействия соленой среды и сильной вибрации. Гальваническая развязка и надежное обнаружение неисправностей BGDR-01C предотвращают ложные срабатывания, вызванные электромагнитными помехами от близлежащих тиристорных выпрямителей и дизель-генераторов. Совместимость с семейством приводов ACS800 позволяет использовать его в качестве прямой замены устаревших плат драйвера затвора в зонах с классификацией Zone 2.
Горное дело — подземные конвейерные и лебедочные приводы: Подземные угольные и твердо-горные горные работы требуют компонентов приводов, которые выдерживают попадание угольной пыли, экстремальные уровни влажности и частые провалы напряжения из-за запуска мощных двигателей. Функция блокировки по пониженному напряжению (UVLO) в BGDR-01C защищает IGBT-модули от неполных коммутаций при нарушениях в электросети — критический режим отказа в горных энергетических системах с длинными кабельными линиями.
Нефтехимия — системы привода компрессоров и насосов: В условиях нефтеперерабатывающих и химических заводов критически важные компрессоры и насосы подачи котлов не могут допускать незапланированных простоев. BGDR-01C обеспечивает предиктивное обслуживание, предоставляя ранние сигналы о неисправностях, которые могут передаваться в систему хранения данных завода через модуль ввода-вывода DC523, позволяя командам обслуживания планировать замену платы во время плановых остановок, а не при экстренных вызовах.
Часто задаваемые вопросы по безопасности и качеству
В: Что покрывает 12-месячная гарантия?
О: Гарантия покрывает все производственные дефекты и функциональные сбои при нормальных условиях эксплуатации в течение 12 месяцев с даты отгрузки. Это включает повреждения дорожек печатной платы, дефекты компонентов и сбои выходов драйвера затвора. Физические повреждения, вызванные неправильной установкой, перенапряжением сверх допустимых значений или несанкционированными модификациями, не покрываются.
В: Соответствует ли BGDR-01C стандартам безопасности приводов IEC 61800?
О: BGDR-01C разработана для использования в приводах ABB ACS800, сертифицированных по IEC 61800-5-1 (электробезопасность) и IEC 61800-3 (ЭМС). Плата имеет маркировку CE и соответствует требованиям RoHS. Для функций безопасности с рейтингом SIL обратитесь к документации ABB по функциональной безопасности платформы ACS800.
В: Можно ли использовать эту плату в зонах с классификацией ATEX 1?
О: BGDR-01C — это компонент для монтажа на панель, предназначенный для установки внутри сертифицированного корпуса. Для соответствия требованиям ATEX зоны 1 корпус должен иметь соответствующую сертификацию Ex d или Ex e. Сама плата не имеет отдельной ATEX-сертификации, но совместима с вариантами приводов ACS800 с ATEX-сертификацией при установке согласно руководству ABB.
В: Как проверить подлинность перед установкой?
О: Все устройства, поставляемые Industrial Control Hub, получены через авторизованные каналы дистрибуции. Каждая плата содержит оригинальную этикетку ABB с номером детали 3AUA0000074145 и серийным номером. Рекомендуем проверить серийный номер в базе данных продукции ABB и осмотреть печатную плату на наличие маркировок контроля качества ABB перед установкой.
В: Каков срок поставки этого продукта?
О: Стандартный срок выполнения заказа — 3–7 рабочих дней для товаров на складе. Для оптовых заказов или срочных требований в критических ситуациях остановки оборудования свяжитесь напрямую с нашей технической командой продаж.
В: Предоставляете ли вы техническую поддержку при установке?
О: Да. Наша инженерная команда предоставляет технические консультации до продажи, руководство по установке и поддержку по устранению неполадок после продажи. Документация, включая руководство по оборудованию ABB для BGDR-01C, доступна по запросу.
