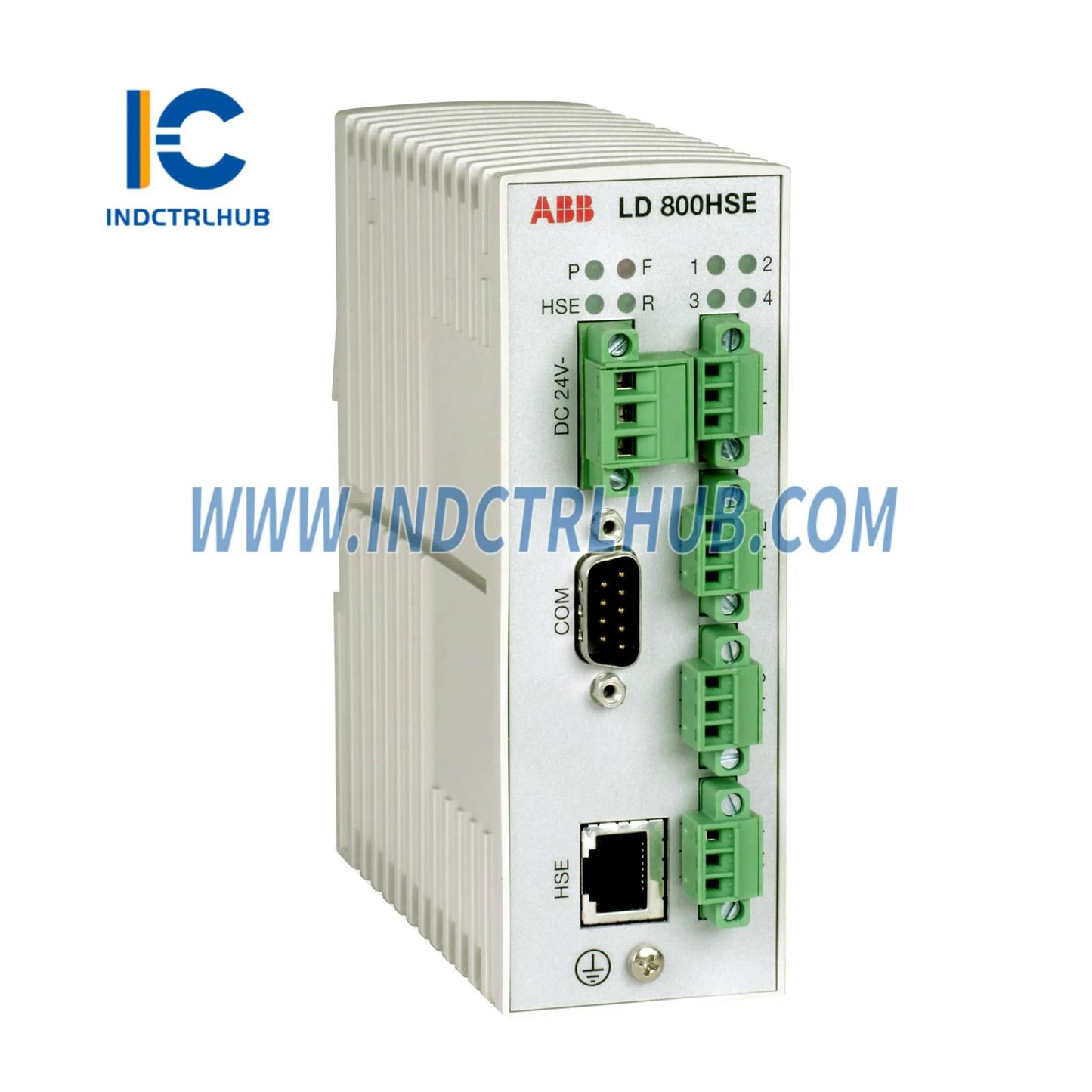

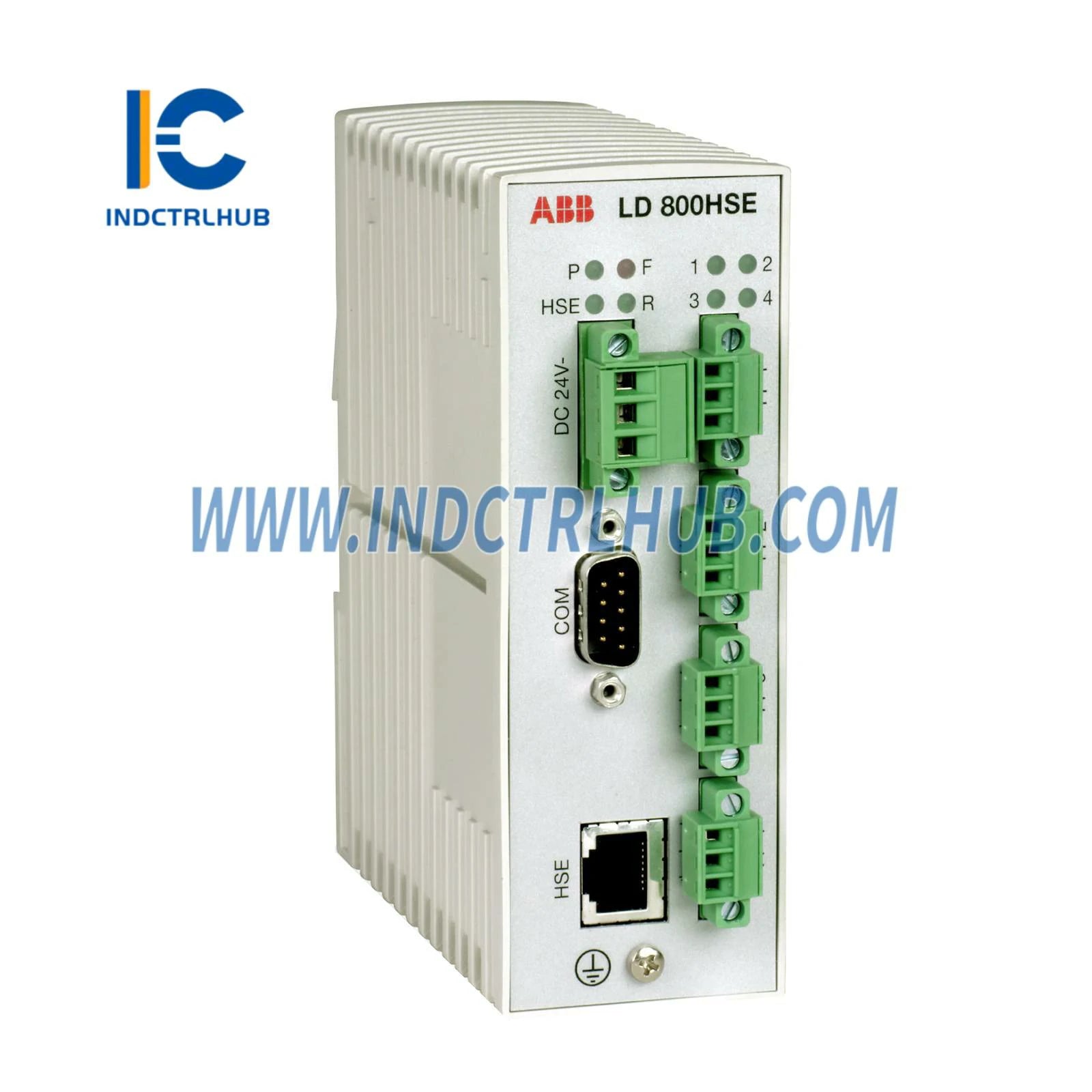

Устройство связи ABB 3BSE073314R1 LD 800HSEEX (промышленный шлюз HSE Fieldbus)
ABB 3BSE073314R1 LD 800HSEEX — это устройство связи высокоскоростного Ethernet (HSE), разработанное для бесшовной интеграции между магистральными сетями HSE и сегментами H1 FOUNDATION Fieldbus в распределённой системе управления ABB 800xA. Предназначено для критически важных процессов, где надежность связи не подлежит компромиссам, это устройство обеспечивает детерминированный обмен данными, продвинутую диагностику и масштабируемую топологию полевой шины — всё в компактном корпусе для монтажа на DIN-рейку.
Независимо от того, расширяете ли вы существующую установку 800xA, заменяете устаревший шлюз или запускаете новый технологический блок, LD 800HSEEX обеспечивает необходимую совместимость и надежность, требуемые современной промышленной автоматизацией.
Основные характеристики и преимущества
- ✅ Мост HSE-to-H1: Подключает магистраль высокоскоростного Ethernet к до 4 сегментам H1 FOUNDATION Fieldbus, обеспечивая централизованное управление с распределённым полевым интеллектом.
- ✅ Поддержка резервирования: Совместим с резервированными конфигурациями сети HSE для максимальной надежности в критически важных процессах.
- ✅ Продвинутая диагностика: Встроенная диагностика полевой шины обеспечивает мониторинг состояния сегментов в реальном времени, снижая незапланированные простои.
- ✅ Нативная интеграция с 800xA: Совместимость plug-and-play с системой ABB 800xA; не требует стороннего программного обеспечения.
- ✅ Компактный дизайн для DIN-рейки: Компактное крепление, подходящее для шкафов коммутации и помещений управления.
- ✅ Широкий диапазон рабочих температур: Расчитан на работу в суровых промышленных условиях с расширенным температурным диапазоном.
Технические параметры
| Параметр | Технические характеристики |
|---|---|
| Номер детали | 3BSE073314R1 |
| Модель | LD 800HSEEX |
| Производитель | ABB |
| Страна происхождения | Швейцария |
| Протокол связи | FOUNDATION Fieldbus HSE / H1 |
| Поддерживаемых сегментов H1 | До 4 |
| Сетевой интерфейс | Высокоскоростной Ethernet (HSE), 100 Мбит/с |
| Питание | 24 В постоянного тока |
| Крепление | DIN-рейка |
| Рабочая температура | 0°C до +60°C |
| Совместимость | Система ABB 800xA |
| Состояние | Новый / Заводская упаковка |
| Гарантия | 12 месяцев |
Сценарии применения
ABB 3BSE073314R1 LD 800HSEEX решает реальные задачи интеграции в различных отраслях промышленности:
- Нефтегазовый сектор (добыча и переработка): Подключает приборы на устье скважины и на нефтеперерабатывающем заводе к магистрали DCS 800xA, обеспечивая централизованное SCADA-управление без потери детерминированности полевой шины.
- Химические и нефтехимические заводы: Управляет многосегментными топологиями H1 полевого шины в опасных зонах, поддерживая ATEX-сертифицированные полевые устройства через шлюз HSE.
- Энергогенерация: Интегрирует управление котлом, приборы турбины и вспомогательные системы в единую сеть 800xA для координированного управления на уровне всего предприятия.
- Целлюлозно-бумажная промышленность: Объединяет распределённые технологические участки — подготовку массы, формование, сушку — в единую магистраль HSE для оптимизации работы и управления энергопотреблением.
- Водоснабжение и очистка сточных вод: Обеспечивает удалённый мониторинг распределённых насосных станций и очистных сооружений через HSE, снижая количество выездов на объект и операционные расходы.
Решение: Модернизация устаревшей инфраструктуры Fieldbus
Многие предприятия с устаревшими сетями FOUNDATION Fieldbus H1 сталкиваются с задачей интеграции старых сегментов с современными системами управления на базе Ethernet. LD 800HSEEX решает эту проблему, выступая в роли прозрачного высокопроизводительного моста — сохраняя инвестиции в существующие H1 полевые устройства и обеспечивая полные возможности диагностики и управления активами ABB System 800xA. Такой подход значительно снижает затраты на миграцию по сравнению с полной заменой оборудования.
Сочетайте LD 800HSEEX с дополнительной коммуникационной инфраструктурой ABB для комплексного решения:
- Связующее устройство ABB LD 800HSE 3BDH000320R02 — стандартное связующее устройство HSE для не-EX сред
- ABB LD800HSE 3BDH000320R02 — альтернативный вариант для сетей 800xA HSE
- Коммуникационный модуль Profibus DP ABB CI830 3BSE013252R1 — интерфейс AC800M Profibus для мультипротокольных сред
- Интерфейс MODBUS ABB CI532V02 3BSE003827R1 — 2-канальный интерфейс Modbus для контроллеров Advant
- Модуль связи ABB DLM02 — модуль связи Freelance 2000 DCS для распределённых архитектур
- Модуль интерфейса шины ABB INBIM02 — интерфейс шины Bailey Infi 90 DCS
- Кабель ABB TK811V050 POF 5 м — волоконно-оптический кабель S800 I/O для шумных сред
- Модуль питания ABB SD822 24В DC 5А — блок питания системы 800xA
Расширенные функции и интеграция
Помимо базового мостового соединения HSE-H1, LD 800HSEEX поддерживает инструменты ABB Asset Monitor и Field Information Manager (FIM), позволяющие реализовать предиктивное обслуживание на основе диагностики устройств FOUNDATION Fieldbus. При интеграции с OPC UA сервером 800xA данные полевых устройств могут передаваться в MES, ERP или облачные аналитические платформы — поддерживая инициативы Индустрии 4.0 и цифровых двойников без дополнительного оборудования.
Доставка и обслуживание
- Состояние: Новый, запечатанный на заводе с оригинальной документацией ABB
- Срок поставки: Обычно отгружается в течение 3–7 рабочих дней; доступны ускоренные варианты
- Гарантия: 12 месяцев с даты покупки — покрывает производственные дефекты и функциональные сбои при нормальных условиях эксплуатации
- Техническая поддержка: Консультации по настройке перед продажей и поддержка интеграции после продажи доступны по электронной почте
- Документация: Технический паспорт, схемы подключения и заметки по интеграции с 800xA доступны по запросу
- Возврат: 30-дневный срок возврата для неиспользованных, нераспечатанных товаров в оригинальной упаковке
Часто задаваемые вопросы
Q: В чем разница между ABB LD 800HSEEX (3BSE073314R1) и стандартным LD 800HSE (3BDH000320R02)?
A: Обозначение "EX" указывает, что LD 800HSEEX предназначен для использования в потенциально взрывоопасных (ATEX/IECEx) зонах, обеспечивая искробезопасную или взрывозащищённую работу, подходящую для зон 1/2 с опасными условиями. Стандартный LD 800HSE предназначен для обычных промышленных (неопасных) помещений.
Q: Сколько сегментов H1 FOUNDATION Fieldbus может поддерживать 3BSE073314R1?
A: LD 800HSEEX поддерживает до 4 сегментов полевой шины H1 на устройство, при этом каждый сегмент может содержать до 16 полевых устройств в зависимости от конфигурации питания и кабеля.
Q: Совместим ли ABB 3BSE073314R1 с ABB System 800xA версии 6.x?
A: Да, LD 800HSEEX совместим с версиями ABB System 800xA 5.x и 6.x. Всегда проверяйте совместимость прошивки с вашей конкретной версией 800xA с помощью матрицы совместимости ABB перед установкой.
Q: Можно ли использовать это связующее устройство в резервной конфигурации сети HSE?
A: Да. LD 800HSEEX поддерживает резервные топологии сети HSE, обеспечивая автоматическое переключение для поддержания непрерывной связи по полевой шине в случае отказа основной сети.
Q: Какой блок питания требуется для ABB LD 800HSEEX?
A: Устройство работает от 24 В постоянного тока. Блок питания ABB SD822 24V DC 5A является совместимым и рекомендуемым источником питания для компонентов системы 800xA.
Q: Предоставляете ли вы поддержку по настройке для интеграции LD 800HSEEX в существующую систему 800xA?
A: Да. Наша техническая команда может предоставить консультации перед продажей, схемы подключения и рекомендации по настройке. Свяжитесь с нами по адресу [email protected], указав детали вашей системы.
