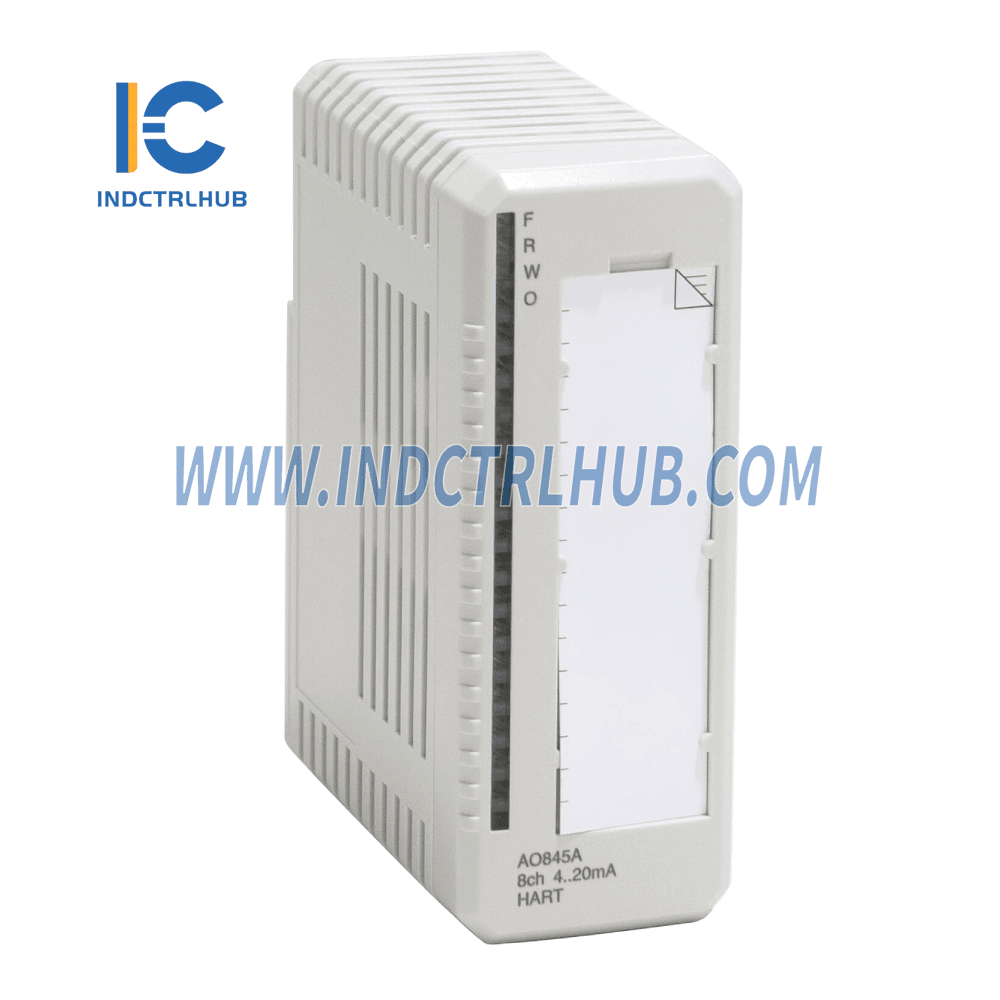

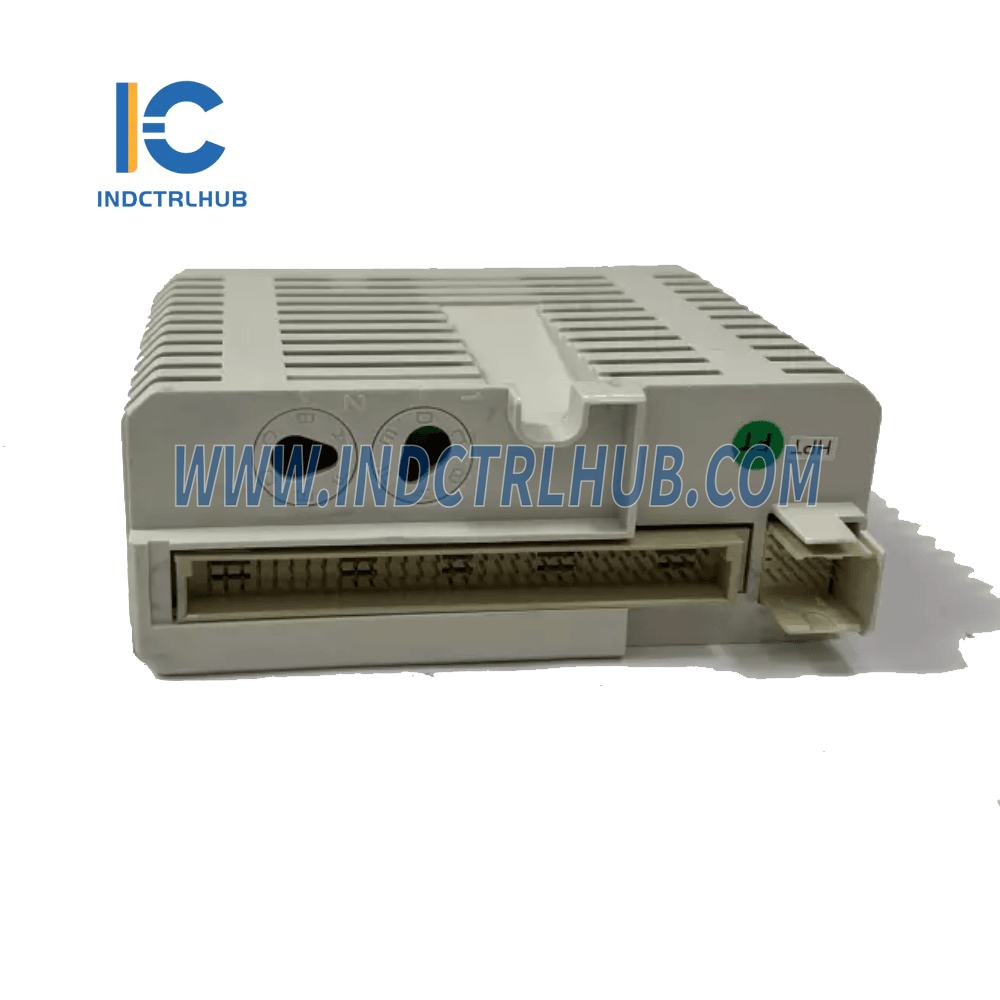

3BSE045584R1 | Модуль аналогового вывода ABB AO845
3BSE045584R1 | Модуль аналогового вывода ABB AO845
Manufacturer: ABB
Product No.: AO845
Condition:В наличии: 1000
Product Type: Модуль аналогового вывода
Product Origin: Sweden
Payment: T/T, Western Union
Weight: 210g
Shipping port: Xiamen
Warranty: 12 months
- Круглосуточная поддержка
- Возврат в течение 30 дней
- Быстрая доставка
Обзор аналогового выходного модуля AO845 / AO845A
Аналоговый выходной модуль AO845/AO845A разработан для одиночных и резервных применений, предлагая 8 однополярных аналоговых выходных каналов, поддерживающих 4…20 мА сигналы. Этот модуль необходим для точного управления выходом и интегрирует диагностические возможности для обеспечения надежности работы.
Ключевые особенности и преимущества
- 8 выходных каналов для 4...20 мА сигналов
- Подходит для одинарных и резервных применений
- Групповая изоляция от земли для улучшенной защиты
- Прозрачная HART-коммуникация для дополнительной гибкости управления
- Диагностика внутренних и внешних ошибок, включая обнаружение короткого замыкания
- Выход с ограничением тока и защитой от короткого замыкания для безопасной работы
- Совместимые MTU: TU810V1
Диагностика
- Внешняя ошибка канала: Возникает, если напряжение питания процесса слишком низкое или если выходной ток меньше установленного значения (обрыв цепи).
- Внутренняя ошибка канала: Возникает, если выходная цепь не может сформировать правильный ток. В резервных системах эта ошибка переводит модуль в состояние ошибки.
- Ошибка модуля: Включает ошибки, такие как отказ выходного транзистора, короткое замыкание, ошибки контрольной суммы, проблемы с внутренним источником питания и сбои сторожевого таймера.
Техническая информация
| Параметр | Детали |
|---|---|
| Технические характеристики сигнала | 4..20 мА |
| Количество каналов | 8 |
| Разрешение | 12-бит |
| Изоляция | Групповая изоляция от земли |
| Выходная нагрузка | Макс 750 Ω |
| Ошибка | Макс. 0,1% |
| Дрейф температуры | Макс. 50 ppm/°C |
| Время нарастания | Фильтр выхода: Отключен 23 мс, Включен макс. 4 мА / 12.5 мс |
| Время цикла обновления | 10 мс |
| Потребляемый ток | +5V Modulebus: макс. 125 мА |
| Потребляемый ток | +24V Внешнее питание: 218 мА |
Информация об окружающей среде и сертификации
| Категория | Детали |
|---|---|
| Рабочая температура | 0°C до +55°C (32°F до 131°F) |
| Температура хранения | -40°C до +70°C (-40°F до 158°F) |
| Относительная влажность | 5% до 95%, без конденсации |
| Класс защиты | IP20 (IEC 60529) |
| Электробезопасность | EN 61010-1, UL 61010-1, EN 61010-2-201 |
| Сертификация для морских условий | BV, DNV, LR |
| Совместимость с ЭМС | EN 61000-6-4, EN 61000-6-2 |
| Соответствие RoHS | ДИРЕКТИВА/2011/65/ЕС (EN 50581:2012) |
Размеры
- Ширина: 45 мм (1.77”)
- Глубина: 102 мм (4.01”), 111 мм (4.37”) включая разъем
- Высота: 119 мм (4.7”)
- Вес: 0.21 кг (0.46 фунта)
Совместимость
- Использовать с MTU: TU810, TU812, TU814, TU830, TU833, TU842, TU843, TU852
- Код ключа: DB
Этот модуль идеально подходит для приложений, требующих надежного управления аналоговым выходом в критических условиях, предлагая резервирование, диагностические возможности и надежную защиту от распространенных электрических неисправностей.
