Product Description

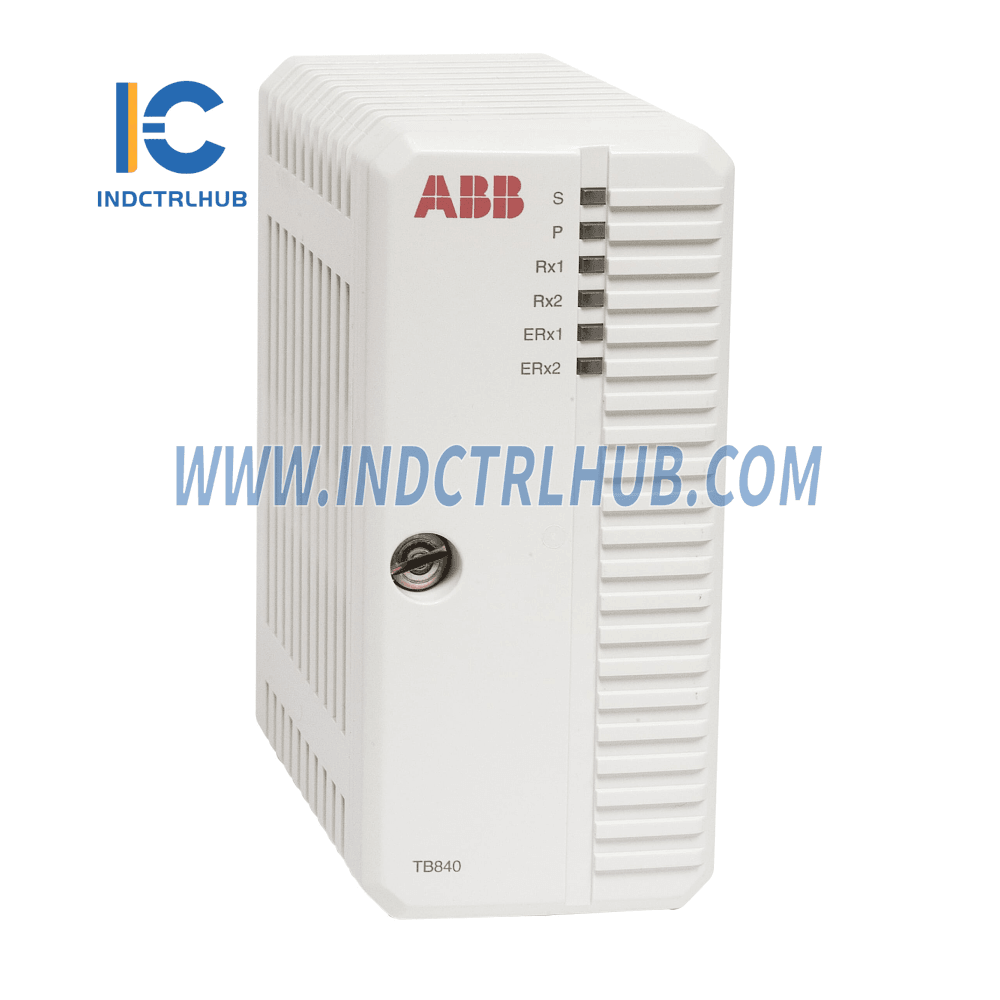

ABB TB840/TB840A ModuleBus модем
TB840 и TB840A — это современные модемы ModuleBus, которые обеспечивают связь между S800 I/O системами и родительскими контроллерами или ПЛК через промышленные полевые шины. Эти устройства предоставляют как оптоволоконные, так и электрические интерфейсы ModuleBus, обеспечивая масштабируемую и надежную распределенную I/O связь.
Ключевые особенности и преимущества
-
Двойные оптоволоконные порты:
- Подключается к оптическому ModuleBus для расширенного распределения I/O кластера.
-
Электрическое соединение модуля шины:
- Поддерживает до 12 модулей ввода/вывода на шину.
-
Поддержка избыточности:
- TB840A оптимизирован для резервирования, связывая отдельные оптические линии ModuleBus с тем же электрическим ModuleBus.
-
Надзорные функции:
- Мониторы I/O ModuleBus и статус источника питания.
-
Изолированное питание:
- Защищает модули ввода/вывода через изоляцию.
-
Горячая замена:
- Обеспечивает легкую замену без простоя системы.
Технические характеристики
| Атрибут | Подробности |
|---|---|
| Номер статьи | 3BSE037760R1 |
| Протокол связи | МодульBus |
| Избыточность | - Линия: Да |
| Потребление энергии | 24 В (тип. 120 мА) |
| Горячая замена | Да |
| Совместимость | Используется с HI контроллерами |
Экологические и сертификационные детали
| Атрибут | Подробности |
|---|---|
| Рабочая температура | 0 до +55 °C (+32 до +131 °F) |
| Температура хранения | -40 до +70 °C (-40 до +158 °F) |
| Относительная влажность | 5–95% (без конденсации) |
| Защита от коррозии | ISA-S71.04: G3 |
| Степень загрязнения | Степень 2 (IEC 60664-1) |
| Защита от проникновения | IP20 (EN 60529) |
| Согласие | - Маркировка CE |
| Одобрения для опасных мест | - C1 Div 2 cULus
| - C1 Зона 2 cULus
| - Зона ATEX 2 |
| Морские сертификаты | ABS, BV, DNV-GL, LR |
Механические детали
| Атрибут | Ценить |
|---|---|
| Ширина | 54 мм (2,13 дюйма) |
| Высота | 119 мм (4,69 дюйма) |
| Глубина | 96 мм (3,78 дюйма) |
| Масса | 0,2 кг (0,44 фунта) |
Приложения и случаи использования
TB840/TB840A предназначен для:
-
Локальное распределение I/O кластера:
- Идеально подходит для ситуаций, требующих более 12 модулей ввода/вывода в станции ввода/вывода.
-
Конфигурации избыточности:
- Обеспечивает бесперебойную работу с резервными системами ввода-вывода с использованием TB840A.
-
Промышленная автоматизация:
- Совместимо с системами ввода-вывода S800 и различными HI контроллерами.
Информация по заказу
Для получения дополнительной информации или запросов на покупку посетите официальный сайт ABB или свяжитесь с авторизованными дистрибьюторами.
