Обзор цифрового входного модуля ABB

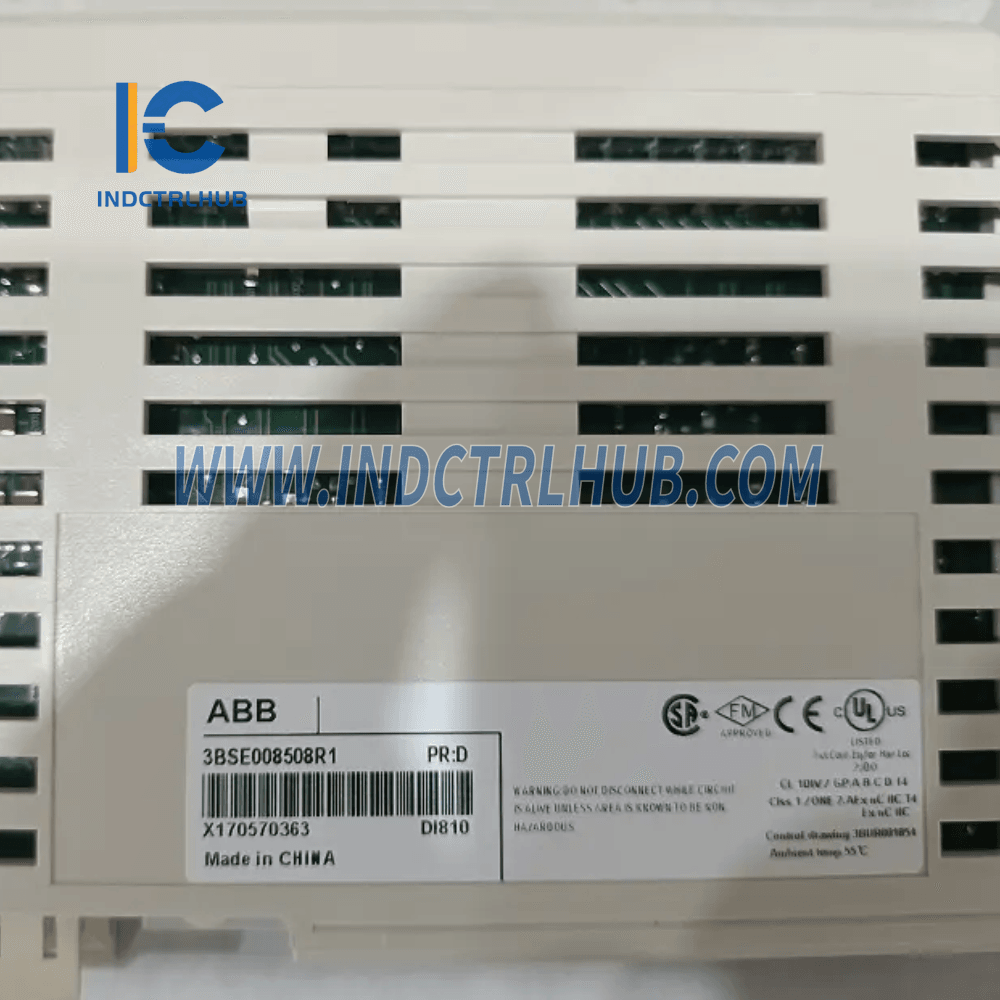

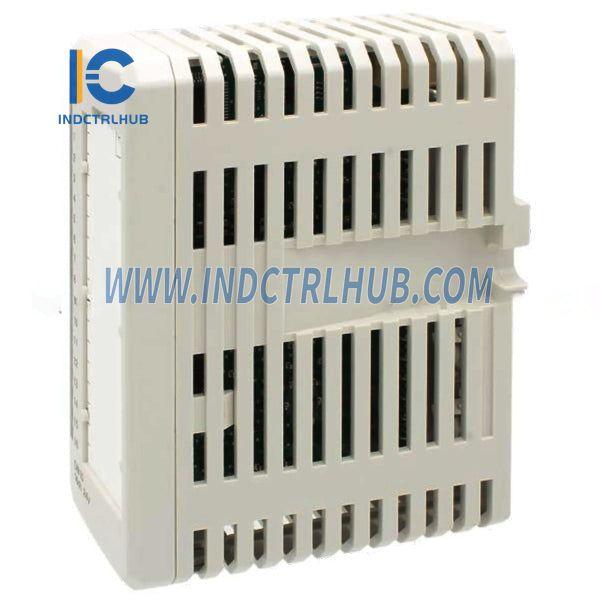

Модуль цифрового ввода (3BSE008508R1) является частью системы ввода/вывода S800 компании ABB, обеспечивая надежные и изолированные входные каналы для получения сигналов 24 В постоянного тока. С передовыми диагностическими возможностями и надежными экологическими сертификатами, он подходит для промышленных приложений, требующих точности и безопасности.
Особенности и преимущества
-
16 каналов:
- Предназначено для входов с током 24 В постоянного тока.
- Две изолированные группы из 8 каналов, каждая с контролем напряжения.
-
Надежная диагностика:
- Индикация статуса канала с помощью светодиодов.
- Супервизия напряжения процесса предоставляет сигналы об ошибках в случае потери напряжения.
-
Высокая надежность:
- Интегрированные компоненты для ограничения тока и защиты от ЭМС.
- Оптическая изоляция обеспечивает целостность сигнала.
-
Совместимость с несколькими MTU:
- TU810, TU812, TU814, TU818, TU830, TU833, TU838, TU850.
Технические характеристики
Спецификации сигнала и канала
| Параметр | Подробности |
|---|---|
| Спецификация сигнала | 24 В постоянного тока |
| Количество каналов | 16 |
| Тип сигнала | Текущее затопление |
| Диапазон входного напряжения ("0") | -30 до +5 В |
| Диапазон входного напряжения ("1") | 15-30 В |
| Входное сопротивление | 3,5 кОм |
| Фильтр времени | 2, 4, 8, 16 мс (выборный) |
Изоляция и защита
| Параметр | Подробности |
|---|---|
| Изоляция | Групповая изоляция, 2 группы по 8 |
| Номинальное напряжение изоляции | 50В |
| Диэлектрическое испытательное напряжение | 500 В переменного тока |
| Класс защиты | IP20 (МЭК 60529) |
Энергия и потребление
| Параметр | Подробности |
|---|---|
| Рассеиваемая мощность | Типичное значение 1,8 Вт |
| +5 В Модульная шина Ток | 50 мА |
| +24 В Модульная шина тока | 0 |
Диагностика и индикаторы
-

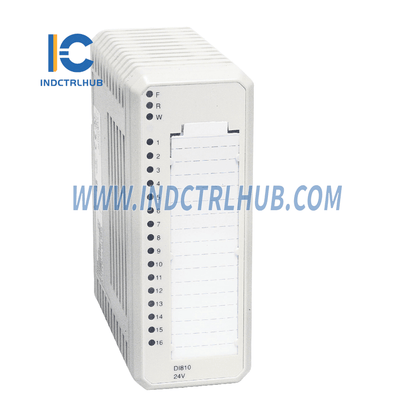

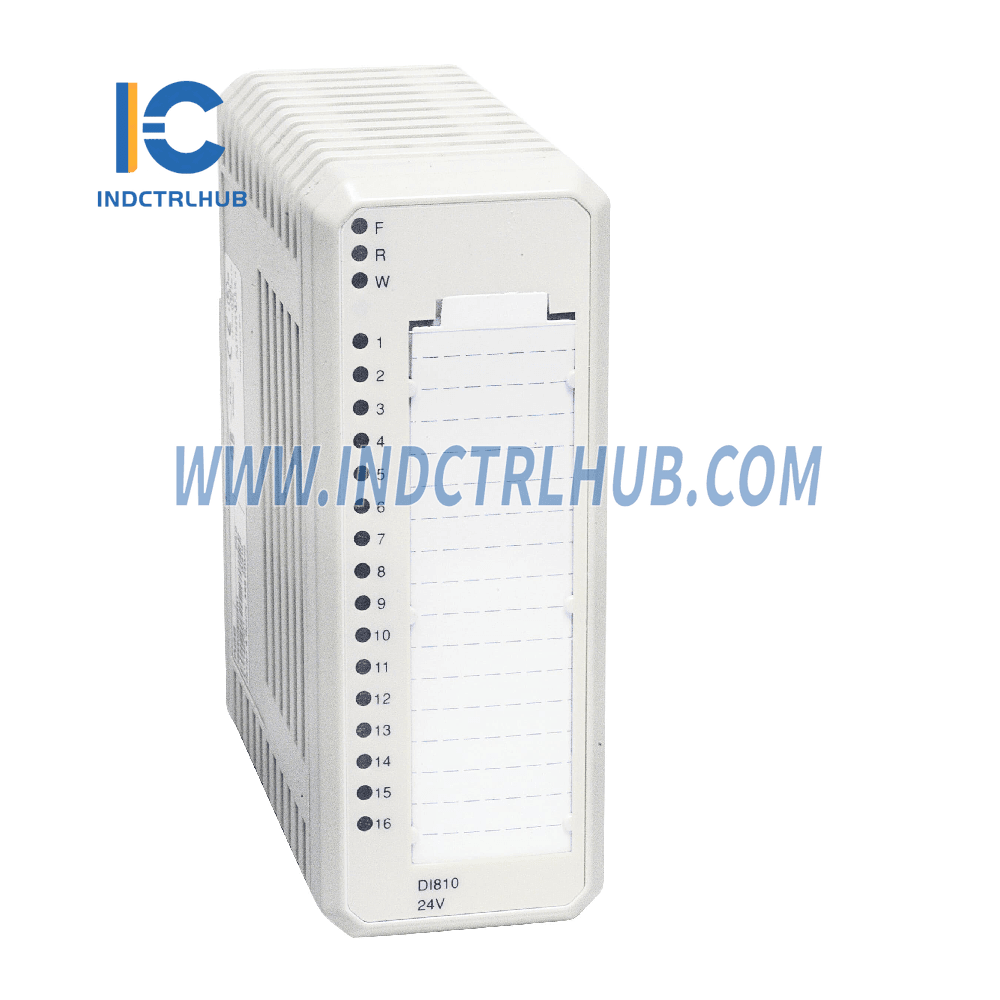

Передние светодиоды:
- F(альт), R(ун), W(арнинг) и статус отдельных каналов (1-16).
-
Надзор:
- Мониторинг напряжения процесса с сигналами ошибок для каждой группы.
- Указания об ошибках модуля, предупреждениях модуля и ошибках канала.
Экология и Сертификация
| Параметр | Подробности |
|---|---|
| Рабочая температура | 0 до +55 °C (+32 до +131 °F) |
| Температура хранения | -40 до +70 °C (-40 до +158 °F) |
| Относительная влажность | 5 до 95%, без конденсации |
| Защита от коррозии | ISA-S71.04: G3 |
| Морская сертификация | ABS, BV, DNV, LR |
| Соответствие требованиям ЭМС | EN 61000-6-4, EN 61000-6-2 |
| Стандарты безопасности | EN 61010-1, UL 61010-1 |
Физические размеры
| Параметр | Подробности |
|---|---|
| Ширина | 45 мм (1,77 дюйма) |
| Глубина | 102 мм (4.01 дюйма), 111 мм (4.37 дюйма) |
| Высота | 119 мм (4,7 дюйма) |
| Масса | 0,15 кг (0,33 фунта) |
Приложения
- Системы промышленной автоматизации, требующие надежной обработки цифровых сигналов.
- Приложения, в которых критически важны диагностика неисправностей и групповая изоляция.
- Используйте в суровых условиях, с сертификатами для морских и опасных мест.
