Product Description
Обзор продукта
| Параметр | Детали |
|---|---|
| Номер детали | SDCS-IOB-21 / 3BSE005176R0001 |

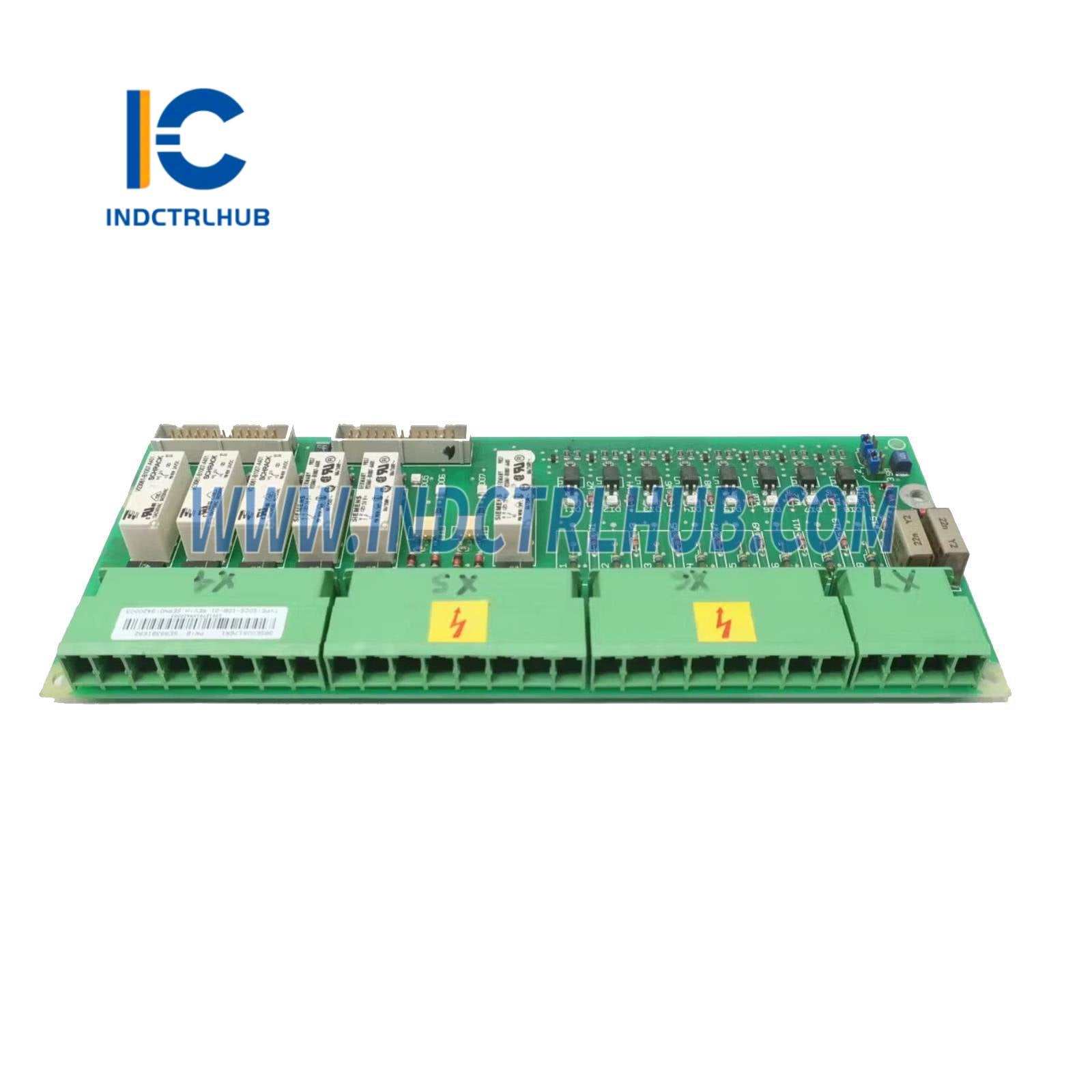

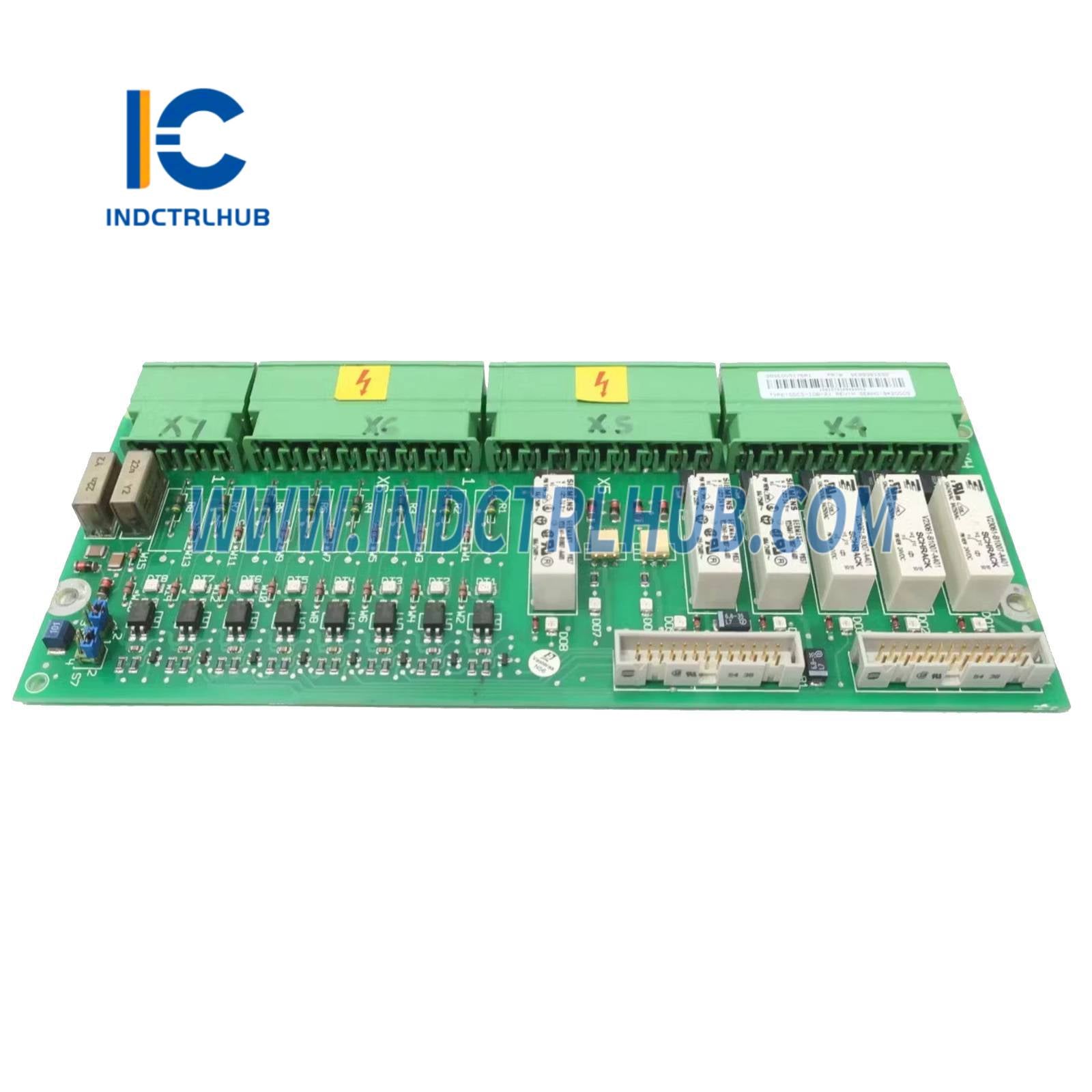

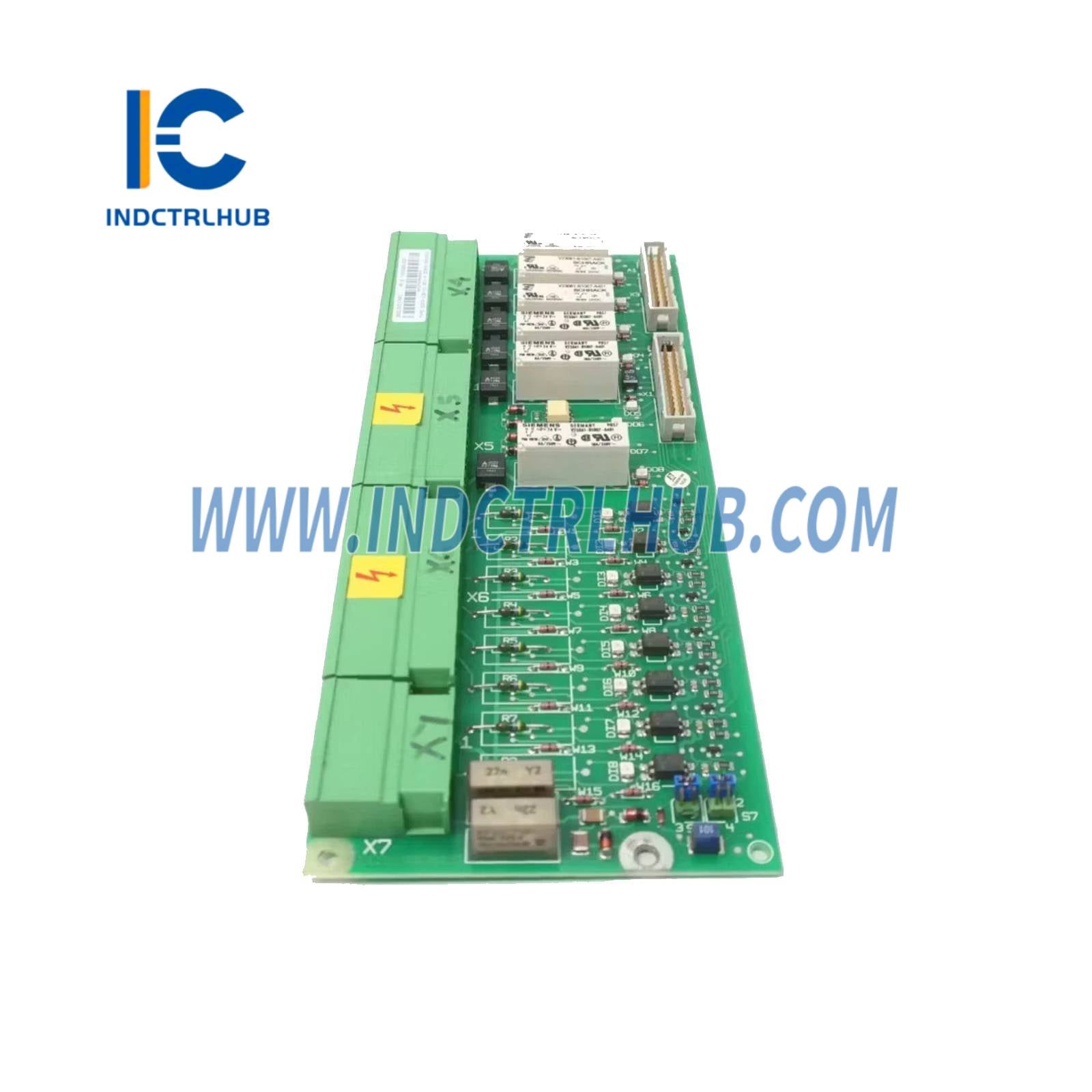

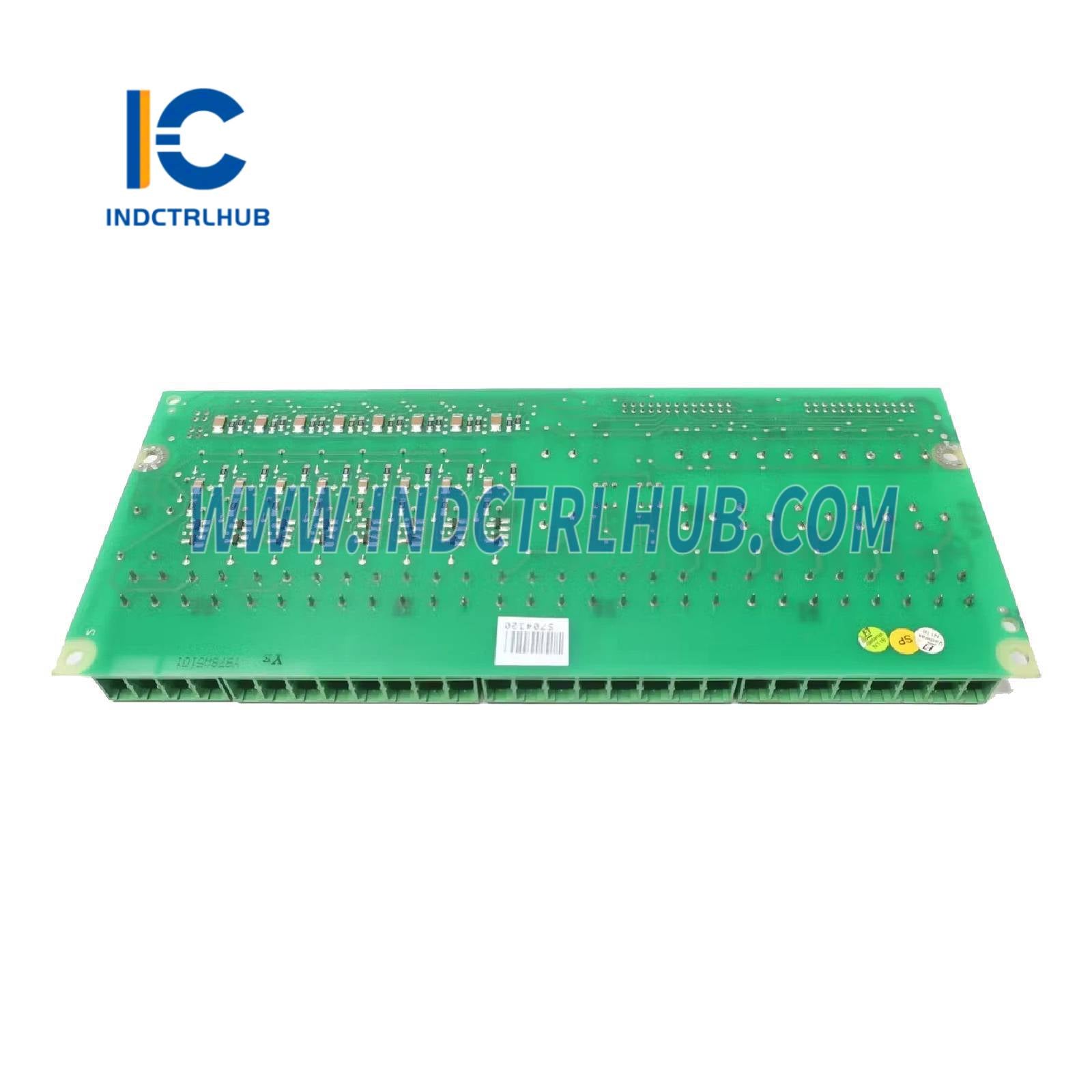

| Название продукта | SDCS-IOB-21 Плата подключения цифрового и аналогового ввода/вывода |
| Нанесение | Обеспечивает цифровое и аналоговое подключение ввода/вывода для серийных приводов ABB DCS500 и DCS800 в системах промышленной автоматизации |
| Совместимость | Совместимо с приводными системами ABB DCS500 и DCS800, взаимодействует с платами управления, такими как SDCS-CON-x |
| Функция | Обеспечивает подключение цифровых и аналоговых входных/выходных сигналов для управления приводом, мониторинга и интеграции с внешними системами |
Функциональные характеристики
| Параметр | Детали |
|---|---|
| Цифровые входы | 8 входов, гальванически развязанных, 24 В DC или 115/230 В AC |
| Цифровые выходы | 8 выходов, гальванически развязанных, релейные или транзисторные выходы (24 В DC) |
| Аналоговые входы | 4 входа, ±10 В или 4-20 мА, разрешение 12 бит |
| Аналоговые выходы | 2 выхода, ±10 В или 4-20 мА, разрешение 12 бит |
| Питание напряжением | 24 В постоянного тока от системы привода |
| Рабочая температура | -10°C до +55°C |
| Температура хранения | -40°C до +70°C |
| Размеры | 16 см x 16 см x 12 см (приблизительный размер печатной платы) |
| Вес | 0,3 кг (приблизительно) |
| Потребление энергии | Низкое энергопотребление, обычно <5 Вт |
| Порты подключения | Винтовые клеммы для подключения ввода/вывода; ленточный кабель к плате управления |
| Защита | Защита от ЭСР, предохранители от перенапряжения, гальваническая развязка |
| Сертификаты | Отмечено знаком CE; соответствует RoHS; подходит для промышленных условий |
| Соответствие стандартам | Соответствует IEC 61131-2 для программируемых контроллеров; API 670 для защиты приводов |
Информация для заказа
| Параметр | Детали |
|---|---|
| Конфигурация номера детали | 3BSE005176R0001 (SDCS-IOB-21 Плата подключения ввода/вывода для приводов DCS500/DCS800) |
| Доступные опции | Варианты для конкретных конфигураций ввода/вывода или моделей приводов |
| Настройка | Доступны индивидуальные сопоставления ввода/вывода или адаптации сигналов по запросу |
