Product Description
Решение Schneider TWDNOZ485T для замены и обновления серии Twido: ваш гид по плавному переходу

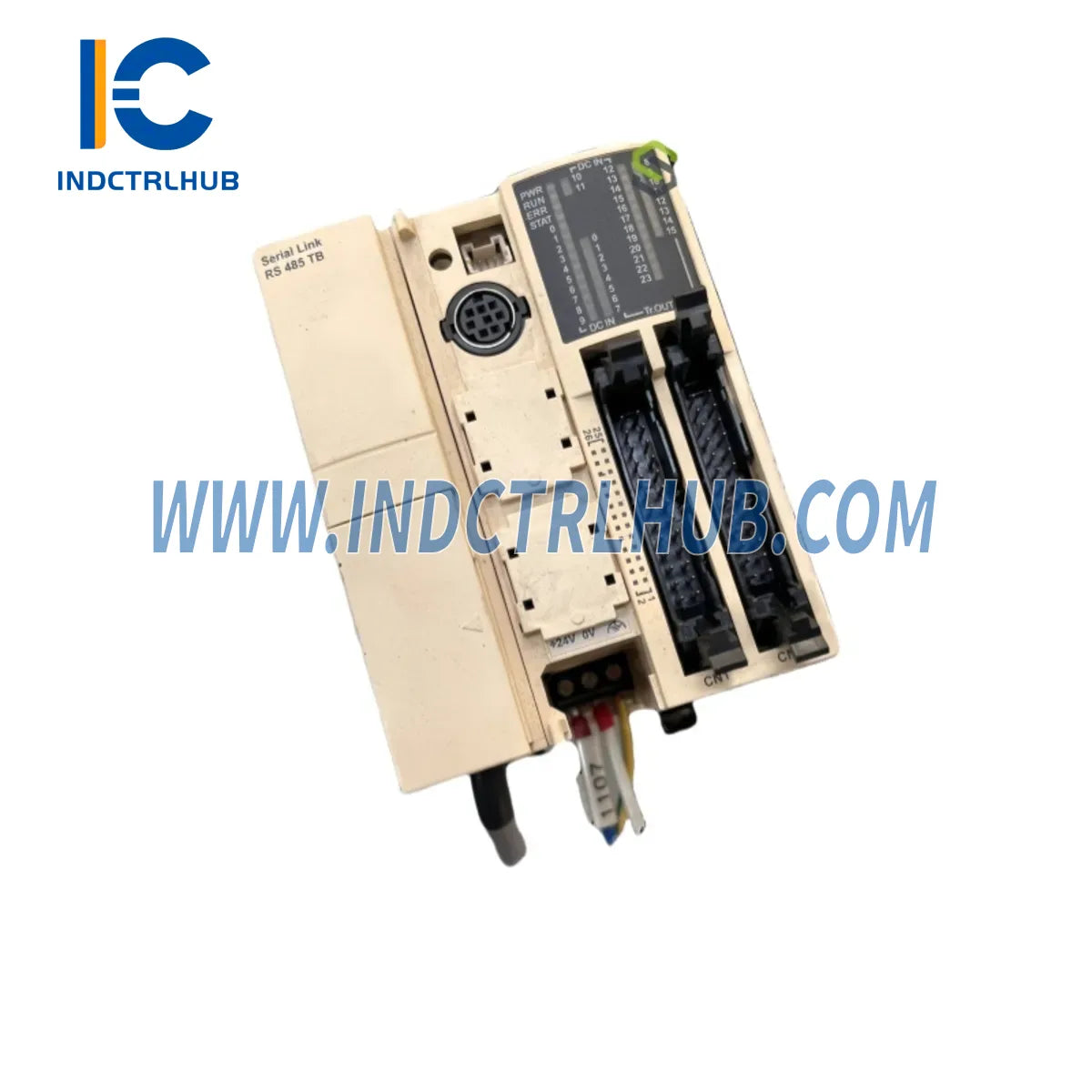

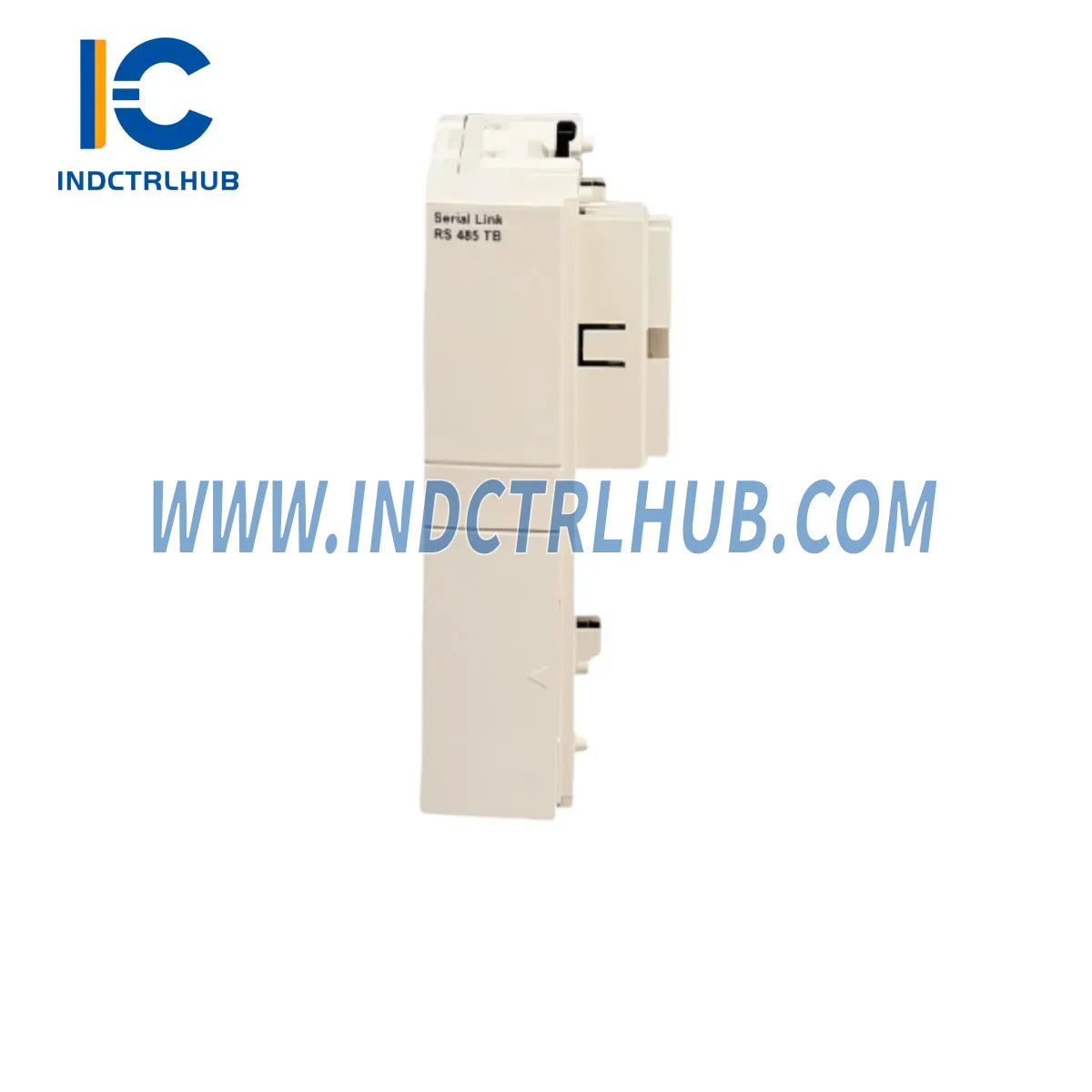

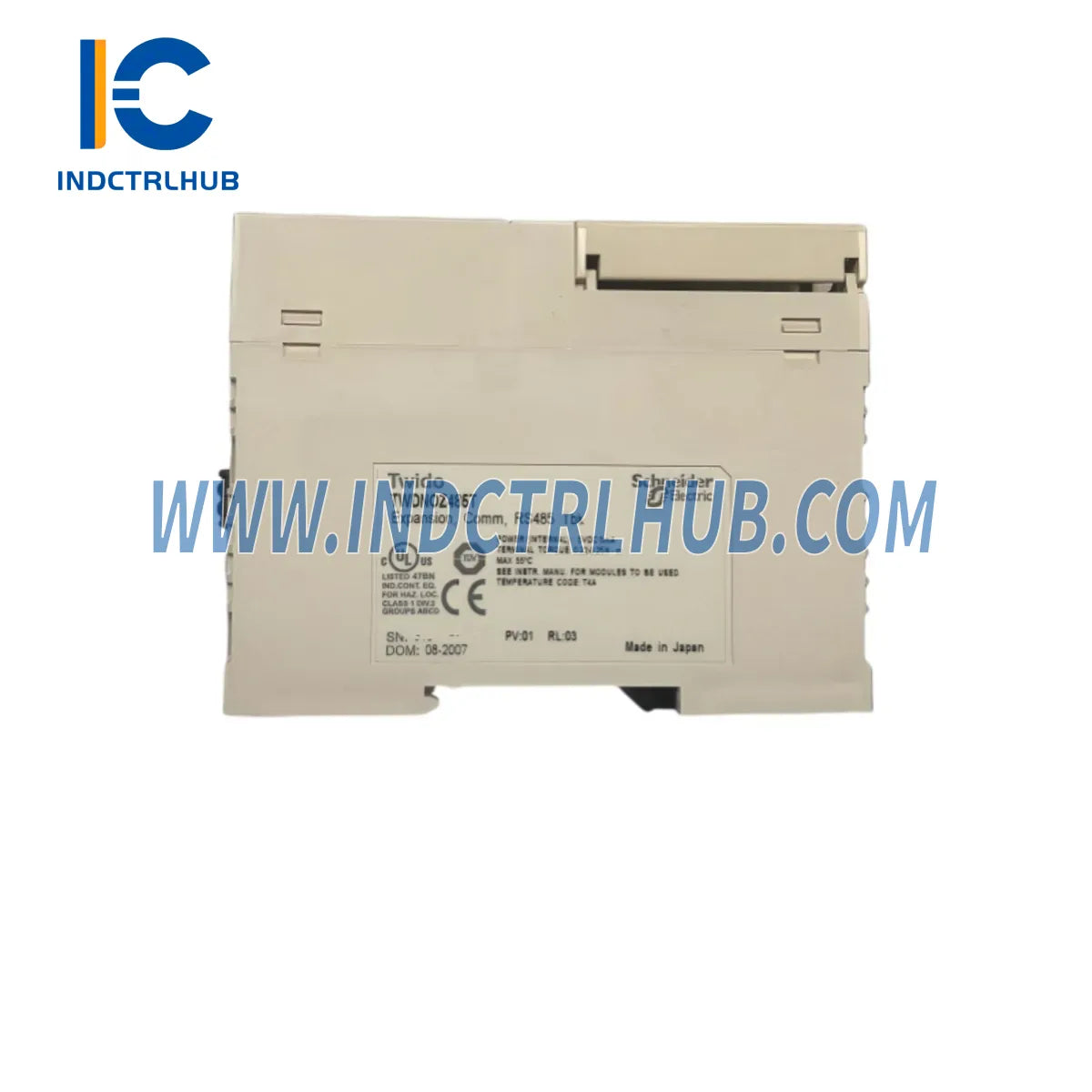

Модуль Schneider TWDNOZ485T — интегрированный адаптер последовательной линии RS485, предназначенный для компактной серии ПЛК Twido. По мере модернизации промышленных объектов этот модуль служит критически важным мостом, позволяя устаревшим контроллерам Twido обмениваться данными по протоколам RS485 с приводами, HMI и полевыми устройствами. Независимо от того, ищете ли вы прямую замену или планируете поэтапный переход на новую платформу Schneider, это руководство предоставляет полный план совместимости и пути обновления.
Разработанный для инженеров, управляющих устаревшими установками Twido, TWDNOZ485T обеспечивает работоспособность вашей последовательной коммуникационной инфраструктуры, пока вы планируете архитектуру следующего поколения. С 12-месячной гарантией и полной технической поддержкой это самый надежный путь для вашей устаревшей системы.
Таблица сравнения совместимости
| Технические характеристики | TWDNOZ485T (устаревший) | Современные варианты замены |
|---|---|---|
| Протокол связи | Последовательный RS485 (Modbus RTU) | Ethernet TCP/IP, CANopen, Modbus TCP |
| Совместимая платформа ПЛК | Twido компактный / модульный | Modicon M340, M580, Quantum |
| Максимальная скорость передачи | 19 200 бит/с | До 100 Мбит/с (Ethernet) |
| Тип разъема | RJ45 (распиновка RS485) | RJ45 (стандарт Ethernet) |
| Топология сети | Точка-точка / цепочка «гроздь» | Звезда, кольцо, резервирование |
| Гарантия | Включена 12-месячная гарантия | |
Бесшовные решения для обновления
При замене старой последовательной линии Twido на TWDNOZ485T успешная миграция требует оценки окружающей архитектуры управления. Ниже приведены ключевые сопутствующие компоненты, которые следует оценить и, возможно, обновить параллельно:
- ?? Обновление процессора: Если ваш процессор Twido устарел, рассмотрите переход на Schneider BMXP342020 Processor Module M340 — современный контроллер PLC с 4 стойками и 11 слотами CANopen, поддерживающий одновременно последовательную и Ethernet-связь.
- ?? Модернизация сети: Чтобы подготовить вашу последовательную сеть к будущему, сочетайте TWDNOZ485T с Schneider BMXNOE0110 Ethernet TCP/IP Module для Modicon M340, что позволит создать гибридную архитектуру RS485 + Ethernet в переходный период.
- ?? Продвинутая Ethernet-связь: Для обновлений на базе M580 модуль Schneider BMENOC0301 Ethernet Communication Module обеспечивает 3-портовое подключение RJ45, идеально подходящее для замены последовательных точка-точка соединений на надежную Ethernet-магистраль.
- 🔌 Расширение ввода-вывода — дискретный выход: При миграции стоек ввода-вывода вместе с обновлением коммуникаций дискретный выходной модуль Schneider BMXDDO6402K X80 (64 точки, 24 В DC, твердотельный) обеспечивает высокую плотность цифровых выходов для вашей новой платформы.
- 📈 Обработка аналоговых сигналов: Обеспечьте правильную обработку аналоговых полевых сигналов во время миграции, добавив аналоговый модуль ввода-вывода Schneider BMXAMM0600 M340 — поддерживающий 4-канальный смешанный ввод для непрерывности технологических параметров.
- 🎛️ Управление аналоговым выходом: Для точного управления исполнительными механизмами после миграции аналоговый выходной модуль Schneider BMXAMO0410 (4-канальный Modicon X80) интегрируется напрямую с вашей обновленной стойкой M340 или M580.
- 🖥️ Инфраструктура шины: При расширении емкости стойки во время модернизации шина Modicon Quantum Schneider 140XBP00600 (стойка на 6 слотов) обеспечивает физическую основу для архитектуры миграции на базе Quantum.
- 📡 Удаленный ввод-вывод — Quantum RIO: Для распределенных архитектур ввода-вывода, заменяющих удаленные расширения Twido, адаптер Quantum RIO Drop Schneider 140CRA93200 обеспечивает бесшовную интеграцию удаленного ввода-вывода через вашу обновленную сеть.
Руководство по модернизации — часто задаваемые вопросы
В1: Является ли TWDNOZ485T заменой «включи и работай» для моего существующего последовательного модуля Twido?
Да. TWDNOZ485T является прямой заменой слота интегрированной последовательной связи Twido. Модификация стойки не требуется. Однако убедитесь, что версия прошивки TwidoSoft не ниже 3.5 для полной поддержки RS485 Modbus RTU.
В2: Могу ли я сохранить существующую проводку RS485 при установке TWDNOZ485T?
В большинстве случаев — да. TWDNOZ485T использует стандартный разъем RJ45 с распиновкой RS485. Убедитесь, что экранирование кабеля и терминальные резисторы (120 Ω на каждом конце шины) установлены правильно. Для линий длиной более 100 м проверьте, что импеданс кабеля соответствует спецификации RS485.
В3: Как перенести карту устройств Modbus RTU с старого модуля на TWDNOZ485T?
Ваш существующий проект TwidoSoft сохраняет все адреса устройств Modbus и коды функций. После установки TWDNOZ485T просто повторно загрузите программу — переназначение адресов не требуется. Проверьте связь, наблюдая за светодиодами TX/RX модуля во время тестового цикла.
В4: Какой инструмент программирования необходим для настройки TWDNOZ485T?
TWDNOZ485T настраивается исключительно через TwidoSoft (версии 3.5 и выше) или TwidoSuite. Отдельное программное обеспечение для настройки не требуется. Перед обновлением убедитесь, что ваш программный кабель (USB-to-serial или прямой RJ45) совместим с операционной системой вашего ПК.
В5: Совместим ли TWDNOZ485T с устройствами Modbus RTU сторонних производителей (приводы, HMI, датчики)?
Да. TWDNOZ485T поддерживает стандартный протокол Modbus RTU, что делает его совместимым с любыми сторонними устройствами, соответствующими спецификации Modbus. Поддерживаются скорости передачи от 1200 до 19200 бод. Убедитесь, что скорость передачи и настройки чётности вашего ведомого устройства совпадают с конфигурацией мастера в TwidoSoft.
В6: Каковы требования к физическому пространству для TWDNOZ485T в моей стойке Twido?
TWDNOZ485T занимает выделенный слот последовательного интерфейса на компактных и модульных базах Twido — он не занимает стандартный слот ввода-вывода. Дополнительное место на DIN-рейке не требуется. Для планирования пространства панели при полной миграции платформы обратитесь к техническим паспортам стоек M340 или M580 для вашей целевой архитектуры.
Гарантийное обеспечение
Каждый Schneider TWDNOZ485T, поставляемый Industrial Control Hub, обеспечивается комплексной 12-месячной гарантией, покрывающей производственные дефекты и функциональные сбои при нормальных условиях эксплуатации. Наша гарантийная программа включает:
- ? Бесплатная замена или ремонт в течение гарантийного срока при подтверждённых дефектах
- ? Функциональное тестирование перед отправкой — каждый блок проверяется перед отправкой
- ? Техническая поддержка — наша инженерная команда оказывает удалённую помощь при вводе в эксплуатацию
- ? Пакет документации — включены технический паспорт, схема подключения и матрица совместимости прошивки
- ? Быстрые сроки выполнения — обычно 3–7 рабочих дней для товаров на складе; доступны ускоренные варианты
Чтобы начать гарантийный запрос или получить техническую поддержку, свяжитесь с нами напрямую по адресу [email protected] или позвоните +0086 18359243191. Пожалуйста, подготовьте номер заказа и серийный номер модуля.
