Решение для замены/обновления Bently Nevada 330101-00-20-20-02-CN для серии 3300

Решение для замены/модернизации Bently Nevada 330101-00-20-20-02-CN для серии 3300 — гарантирован плавный переход

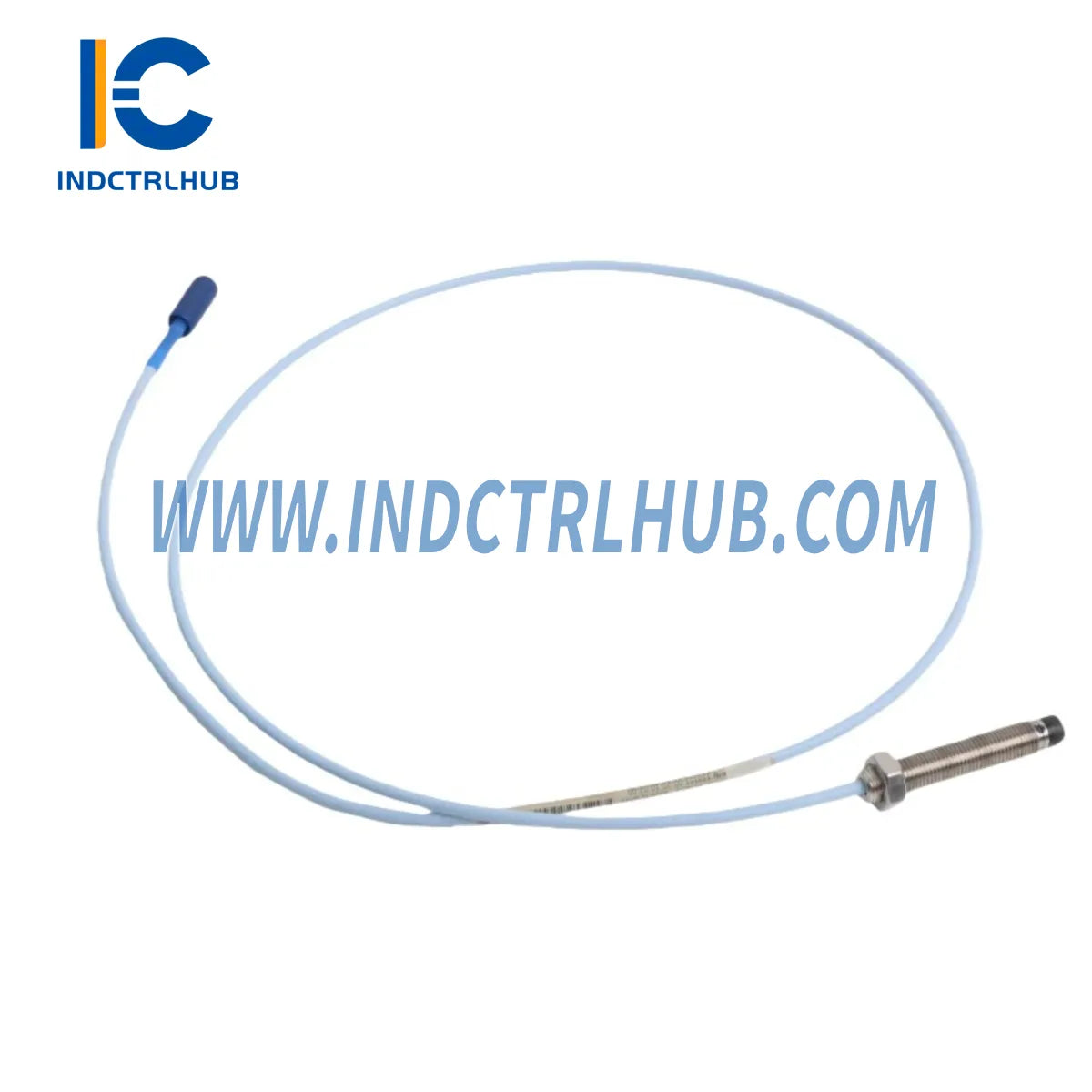

Bently Nevada 330101-00-20-20-02-CN — высокоточный вихретоковый датчик приближения, разработанный для системы мониторинга вибрации серии 3300 XL. Предназначен как прямая замена устаревших зондов серии 3300, этот прибор обеспечивает идентичный выходной сигнал, габаритные размеры и совместимость разъемов — что позволяет инженерам завода модернизировать системы защиты устаревшего оборудования без дорогостоящих простоев и доработок. Независимо от того, обновляете ли вы одну точку измерения или полностью модернизируете систему мониторинга турбины, 330101-00-20-20-02-CN обеспечивает надежность и обратную совместимость, необходимые вашему предприятию.

Целевая аудитория включает инженеров по надежности, специалистов по вращающемуся оборудованию и команды технического обслуживания, работающие с паровыми турбинами, газовыми компрессорами, насосами и генераторами, оснащенными оборудованием Bently Nevada 3300 XL или более ранних поколений. Ключевые преимущества: установка «включи и работай», заводская калибровка чувствительности 7,87 В/мм (200 мВ/мил) и 2-метровый бронированный кабель с разъемом стандарта CN — всё это поддерживается 12-месячной гарантией.

Основные характеристики и преимущества

• ✅ Совместимость с прямой заменой: Идентичная резьба (M10×1), длина кабеля (2 м) и тип разъема оригинальным зондами 3300 XL — не требуется перенастройка проводки
• ✅ Заводская калибровка выхода: Чувствительность 7,87 В/мм обеспечивает бесшовную интеграцию с существующими драйверами и мониторами Bently Nevada без перекалибровки
• ✅ Бронированный кабель CN: Оплетка из нержавеющей стали защищает целостность сигнала в условиях высокой вибрации и температуры на производстве
• ✅ Широкий диапазон зазора: Линейный диапазон измерений 0,25–2,25 мм, подходит для диаметров валов от 25 мм до более 100 мм
• ✅ 12-месячная гарантия: Полная гарантия замены, покрывающая производственные дефекты и дрейф сигнала
• ✅ Быстрые сроки поставки: Наличие на складе, отгрузка в течение 3–5 рабочих дней; доступны ускоренные варианты

Сценарии применения

• Радиальная вибрация вала паровой турбины: Замена изношенных зондов серии 3300 на опорах подшипников HP/LP турбины без изменения геометрии существующего крепления
• Мониторинг положения упора газового компрессора: Поддержание измерения упора в соответствии с API 670 во время плановых остановок
• Сброс базовой линии вибрации центробежного насоса: Восстановление точного отслеживания вибрации после обнаружения дрейфа чувствительности зонда во время профилактического обслуживания
• Измерение эксцентриситета ротора генератора: Обновите устаревшие зонды в ограниченных корпусах подшипников, где физическое пространство ограничивает выбор альтернативных датчиков
• Мониторинг шестерёнчатого вала редуктора: Обеспечьте стабильные показания напряжения зазора на многозондовых массивах в высокоскоростных редукторах

Технические параметры и руководство по выбору

Совет по выбору: Если ваш существующий драйвер — 3300 XL 8mm или 11mm, перед заказом убедитесь, что диаметр наконечника зонда совпадает. Для применения с наконечником 5mm рассмотрите вариант 330907 с обратным креплением.

Бесшовные решения для обновления

При замене вашего устаревшего приближающего зонда на 330101-00-20-20-02-CN для полной и надёжной миграции необходимо проверить или одновременно обновить следующие сопутствующие компоненты в вашей измерительной цепи:

1. Удлинительный кабель: Убедитесь, что бронированный удлинительный кабель, соединяющий зонд с драйвером, рассчитан на ту же чувствительность. Bently Nevada 330130-040-03-CN удлинительный кабель | 3300 XL 4m бронированный — рекомендуемое прямое соответствие для этого зонда, обеспечивающее целостность сигнала на всей длине кабеля.
2. Соединительный кабель: Для длинных трасс или соединений панель-поле Bently Nevada 16710-25 соединительный кабель 25ft обеспечивает экранированный, низкошумный сигнальный путь, совместимый с приборами серии 3300.
3. Бронированный короткий кабель: В ограниченных пространствах оборудования Bently Nevada 16710-15 бронированный соединительный кабель | 15ft 3-жильный предлагает компактную, механически защищённую альтернативу для проводки от зонда к драйверу.
4. Зонд с обратным креплением (альтернативная геометрия): Если корпус подшипника требует конфигурацию с обратным креплением, Bently Nevada 330907 3300 NSv Reverse Mount Probe | M10×1 5m является совместимым вариантом обновления для этой позиции зонда.
5. Вибрационный монитор: Если существующий одноканальный монитор также устарел, Вибрационный монитор Bently Nevada 1900/27 | одноканальный 24 В постоянного тока является современным заменителем, который принимает тот же сигнал датчика/драйвера без изменений прошивки.
6. Модуль TDI и I/O: При обновлении шкафа серии 3500 вместе с заменой датчика убедитесь, что Модуль TDI и I/O Bently Nevada 3500/22-01-01-01 имеет необходимую версию прошивки для режима совместимости с датчиками серии 3300.
7. Релейный модуль: Обновите модуль выходных реле тревоги, чтобы он соответствовал логике реле нового монитора. Релейный модуль Bently Nevada 3500/33 на 16 каналов 149986-01 SPDT поддерживает схемы подключения SPDT, совместимые как с устаревшими, так и с современными конфигурациями DCS.
8. Монитор температуры: Если ваша система защиты оборудования также контролирует температуру подшипников, проверьте, что Монитор температуры Bently Nevada 3500/61 6-канальный RTD/TC 163179-02 установлен и откалиброван вместе с обновлением вибрационного датчика.
9. Модуль заземления: Правильное заземление сигнала критично после замены датчика. Убедитесь, что Модуль заземления Bently Nevada 138257-01 | 3500/04 Заземление I/O правильно подключен, чтобы избежать помех от петли заземления на сигнале нового датчика.
10. Системный шкаф: Для полной модернизации на уровне шкафа Системный шкаф Bently Nevada 3500/05 | 19-дюймовый 14-слотовый CSA/NRTL поддерживает все модули серии 3500 и обеспечивает физическую инфраструктуру для полного перехода от устаревших систем к современным.

Часто задаваемые вопросы по модернизации

Вопрос 1: Могу ли я установить 330101-00-20-20-02-CN без снятия существующего кронштейна датчика или доработки зоны цели?
Да. Резьба M10×1 и длина кабеля 2 м идентичны оригинальному датчику 3300 XL. Не требуется модификация кронштейна или доработка зоны цели. Просто открутите старый датчик, вкрутите новый, установите напряжение зазора на −10,0 В постоянного тока (±0,2 В) при номинальном зазоре и затяните контргайку.

Вопрос 2: Примет ли мой существующий драйвер Bently Nevada этот датчик без перекалибровки?
Да, при условии, что ваш драйвер — это 3300 XL с зазором 8 мм или 11 мм. Модель 330101-00-20-20-02-CN выдаёт стандартную чувствительность 7,87 В/мм, которая является заводской настройкой для всех драйверов 3300 XL. Перекалибровка драйвера или изменение переключателей чувствительности не требуется.

Q3: Какое напряжение зазора следует установить при вводе в эксплуатацию?
Установите зазор зонда так, чтобы на выходе драйвера было −10,0 В постоянного тока ±0,2 В, что соответствует физическому зазору примерно 1,27 мм (50 мил). Это рекомендуемый API 670 центральный зазор для зондов серии 3300.

Q4: Совместим ли разъём CN на этом зонде со стандартными удлинительными кабелями 3300 XL?
Да. Разъём CN является стандартом для китайского рынка для зондов 3300 XL и напрямую соединяется с удлинительными кабелями с разъёмом CN, такими как удлинительный кабель 330130-040-03-CN. Переходник не требуется.

Q5: Можно ли использовать этот зонд в подшипниковых узлах с температурой выше 150°C?
Корпус зонда рассчитан на +177°C. Однако оболочка кабеля рассчитана на +105°C. Для температур подшипникового узла выше 105°C прокладывайте кабель вдали от источника тепла с помощью крепёжного кронштейна или указывайте вариант кабеля для высоких температур при заказе.

Q6: Какая документация предоставляется с зондом для ведения записей по техническому обслуживанию?
Каждое устройство поставляется с сертификатом калибровки, отчётом о тесте чувствительности и протоколом измерений. Полные технические руководства Bently Nevada (TM 330101) доступны по запросу.

Гарантийное обеспечение

Каждый Bently Nevada 330101-00-20-20-02-CN, поставляемый Industrial Control Hub, имеет 12-месячную гарантию на замену с даты отгрузки. Гарантия покрывает:

• Производственные дефекты корпуса зонда, кабеля и разъёма
• Дрейф чувствительности сигнала, превышающий ±5% от номинального выхода 7,87 В/мм
• Отказ разъёма при нормальном крутящем моменте установки (10–12 N·m)
• Отслоение брони кабеля или трещины на оболочке при стандартных промышленных условиях

Гарантийные обращения обрабатываются в течение 5 рабочих дней с момента получения возвращённого устройства. Замена отправляется со склада с приоритетной доставкой без дополнительной оплаты. Гарантия не распространяется на повреждения, вызванные неправильной установкой зазора, чрезмерным моментом затяжки, воздействием химикатов или эксплуатацией в условиях, превышающих допустимый температурный диапазон.

Для гарантийных обращений или технической поддержки свяжитесь с нашей инженерной командой по адресу [email protected] или позвоните +0086 18359243191.
